Montevina平台的PCIExpress体系结构
【摘要】：本章以Montevina平台为例，说明在x86处理器系统中，PCIe体系结构的实现机制。Montevina平台是Intel提供的一个笔记本平台。Montevina平台的拓扑结构如图5-1所示。图5-1 Montevina平台的拓扑结构Montevina平台使用一个虚拟的FSB-to-PCI桥[13]将FSB总线与外部设备分离，这个虚拟PCI桥的上方连接FSB总线，之下连接PCI总线0。在Montevina平台的GMCH和ICH中，所有的外部设备，如存储器控制器，图形控制器等都是虚拟PCI设备，都具有独立的PCI配置空间。
本章以Montevina平台为例，说明在x86处理器系统中，PCIe体系结构的实现机制。Montevina平台是Intel提供的一个笔记本平台。在这个平台中，含有一个Mobile芯片组、Mobile处理器和无线网卡。其中Mobile芯片组包括代号为“Contiga”的GMCH（Graphics and Memory Controller Hub）和ICH9M系列的ICH；Mobile处理器使用代号为“Penryn”的第二代Intel Core2 Duo；无线网卡的代号为“Shirley Peak”（支持WiFi）或者“Echo Peak”（同时支持WiFi和WiMax）。Montevina平台的拓扑结构如图5-1所示。

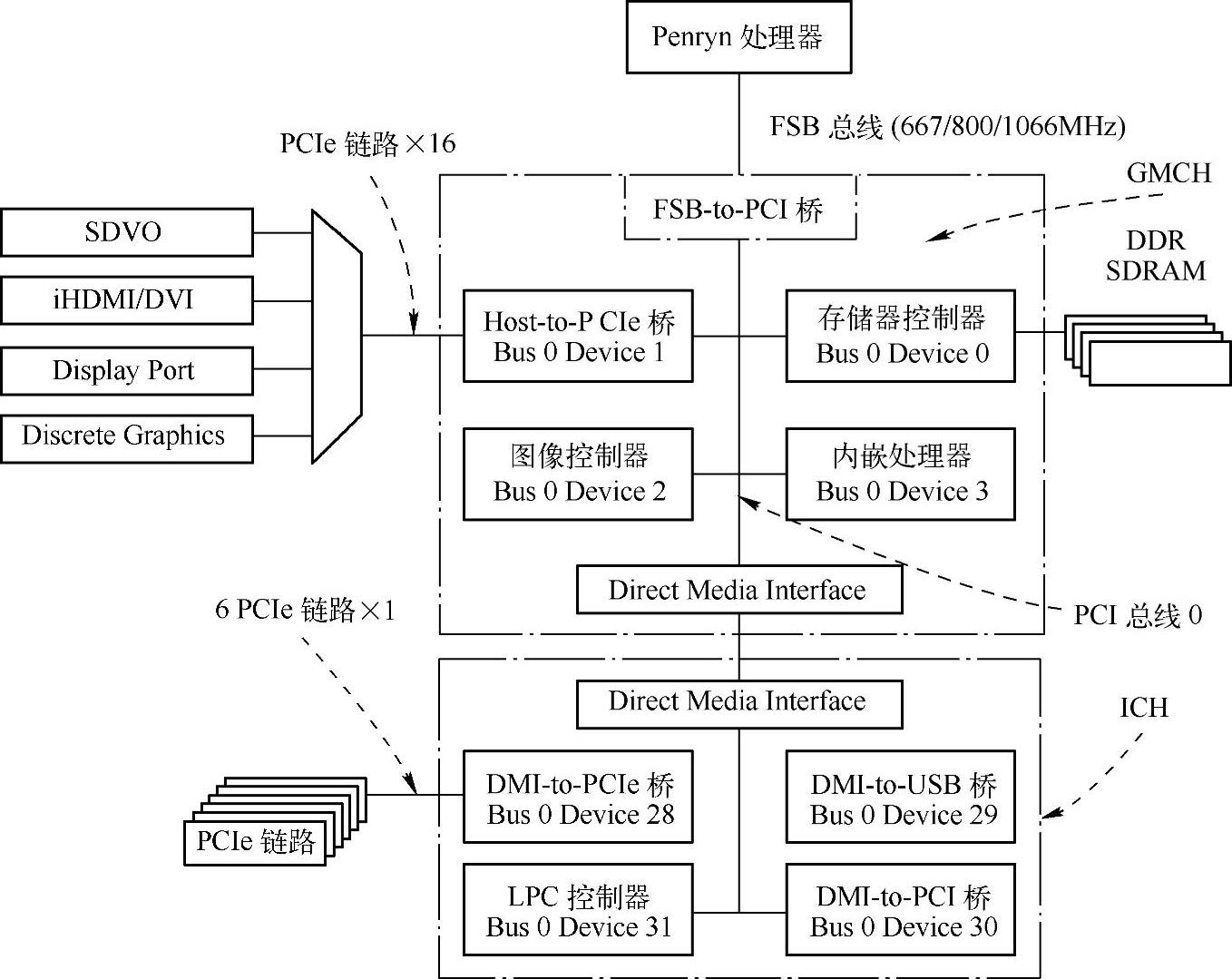

图5-1 Montevina平台的拓扑结构
Montevina平台使用一个虚拟的FSB-to-PCI桥[13]将FSB总线与外部设备分离，这个虚拟PCI桥的上方连接FSB总线，之下连接PCI总线0。但是从物理信号的角度来看，MCH中的PCI总线0是FSB总线的延伸，因为该PCI总线0依然使用FSB总线的信号，只是连接到这条总线上的设备相当于虚拟PCI设备。在GMCH中，并没有提及这个FSB-to-PCI桥，但是在芯片设计中，存在这个桥片的概念。
从系统软件的角度来看，在PCI总线0上挂接的设备都含有PCI配置寄存器，系统软件将这些设备看做PCI设备，并可以访问这些设备的PCI配置空间。在Montevina平台的GMCH和ICH中，所有的外部设备，如存储器控制器，图形控制器等都是虚拟PCI设备，都具有独立的PCI配置空间。GMCH和ICH之间使用DMI（Direct Management Interface）接口相连，但是DMI接口仅仅是链路级别的连接，并不产生新的PCI总线号，ICH的DMI-to-USB桥和DMI-to-PCIe桥也都属于PCI总线0上的设备。(www.chuimin.cn)
在x86处理器中，MCH包含的虚拟PCI设备优先级较高，而ICH包含的虚拟PCI设备优先级较低。当CPU发起一个PCI数据请求时，MCH的PCI设备将首先在PCI总线0上进行正向译码。如果当前PCI数据请求所使用的地址没有在MCH的PCI设备命中时，DMI接口部件将使用负向译码方式被动地接收这个数据请求，然后通过DMI总线将这个数据请求转发到ICH中。
因此在x86处理器中，MCH[14]集成了一些对带宽要求较高的虚拟PCI设备，如DDR控制器、显卡等。而在ICH中集成了一些低速PCIe端口，和一些速度相对较低的外部设备，如PCI-to-USB桥、LPC总线控制器等。
MCH和ICH包含一些内置的PCI设备，这些设备都具有PCI配置空间，x86处理器可以使用PCI配置周期访问这些PCI配置空间。在MCH和ICH中，PCI总线0是FSB总线的延伸，所以处理器访问这些设备时并不使用PCI总线规定的信号，如FRAME#、TRDY#、IRDY#和IDSEL信号。在MCH和ICH中，有些PCI设备并不是传统意义上的外部设备，而仅是虚拟PCI设备，即使用PCI总线的管理方法统一在一起的设备。
x86处理器使用这些虚拟PCI外设的优点是可以将所有外部设备都用PCI总线统一起来，这些设备使用的寄存器都可以保存在PCI设备的配置空间中，但是使用这种方法在某种程度上容易混淆一些概念，尤其是有关地址空间的概念。例如在处理器体系结构的典型定义中，DDR-SDRAM空间属于存储器域，与其相关的DDR-SDRAM控制器也应该属于存储器域，但是在x86处理器中存储器控制器属于PCI总线域。
