【摘要】：PCI总线的预读机制需要HOST主桥、PCI桥和PCI设备的共同参与。PCI总线预读机制的拓扑结构如图3-12所示。当PCI主设备完成读总线事务后，PCI桥必须丢弃预读的数据以保证数据的完整性。PCI总线规定，如果下游PCI桥地址空间支持预读，则其上游PCI桥地址空间既可以支持也可以不支持预读机制。但是PCI总线不允许PCI桥A从其“可预读”的地址空间中，为PCI桥B的“不可预读”区域预留空间，因为这种情况将影响数据的完整性。

在一个处理器系统中，预读的目标设备并不仅限于存储器，程序员还可以根据实际需要对外部设备进行预读。但并不是所有的外部设备都支持预读，只有“well-behavior”存储器支持预读。处理器使用的内部存储器，如基于SDRAM、DDR-SDRAM或者SRAM的主存储器是“well-behavior”存储器，有些外部设备也是“well-behavior”存储器。这些well-behav-ior存储器具有以下特点。

（1）对这些存储器设备进行读操作时不会改变存储器的内容。显然主存储器具有这种性质。如果一个主存储器的一个数据为0，那么读取这个数据100次也不会将这个结果变为1。但是在外部设备中，一些使用存储器映像寻址的寄存器具有读清除的功能。比如某些中断状态寄存器^[51]。当设备含有未处理的中断请求时，该寄存器的中断状态位为1，对此寄存器进行读操作时，硬件将自动地把该中断位清零，这类采用存储映像寻址的寄存器就不是well-behavior存储器。

（2）对“well-behavior”存储器的多次读操作，可以合并为一次读操作。如向这个设备的地址n，n+4，n+8和n+12地址处进行四个双字的读操作，可以合并为对n地址的一次突发读操作（大小为4个双字）。

（3）对“well-behavior”存储器的多次写操作，可以合并为一次写操作。如向这个设备的地址n，n+4，n+8和n+12地址处进行四个双字的写操作，可以合并为对n地址的一次突发写操作。对于主存储器，进行这种操作不会产生副作用，但是对于有些外部设备，不能进行这种操作。

（4）对“well-behavior”的存储器写操作，可以合并为一次写操作。向这个设备的地址n，n+1，n+2和n+3地址处进行四个单字的写操作，可以合并为对n地址的一次DW写操作。对主存储器进行这种操作不会出现错误，但是对于有些外部设备，不能进行这种操作。

如果外部设备满足以上四个条件，该外部设备被称为“well-behavior”。PCI配置空间的BAR寄存器中有一个“Prefectchable”位，该位为1时表示这个BAR寄存器所对应的存储器空间支持预读。PCI总线的预读机制需要HOST主桥、PCI桥和PCI设备的共同参与。在PCI总线中，预读机制需要分两种情况进行讨论，一个是HOST处理器通过HOST主桥和PCI桥访问最终的PCI设备；另一个是PCI设备使用DMA机制访问存储器。

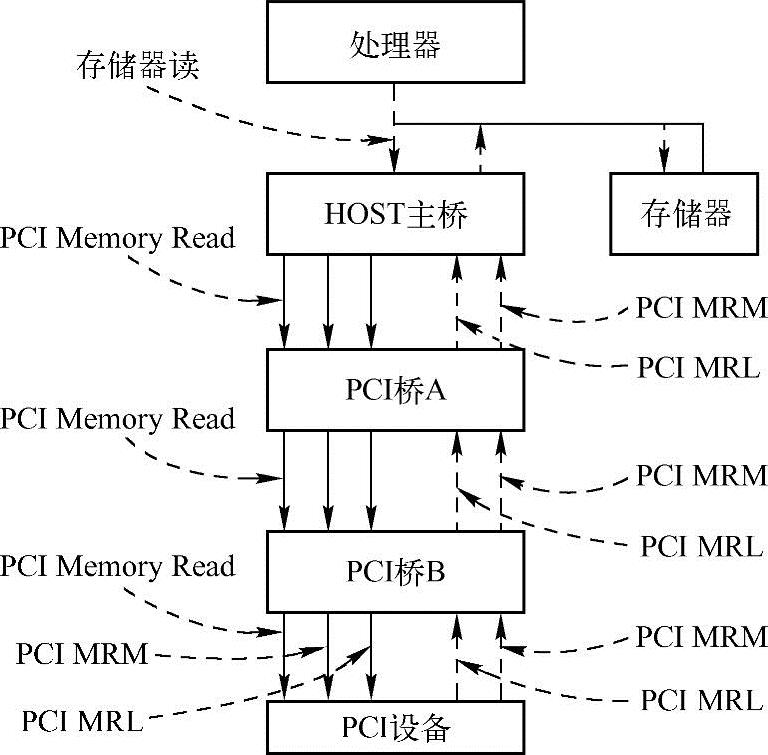

PCI总线预读机制的拓扑结构如图3-12所示。

图3-12 PCI总线的预读

由上图所示，HOST处理器预读PCI设备时，需要经过HOST主桥，并可能通过多级PCI桥，最终到达PCI设备，在这个数据传送路径上，有的PCI桥支持预读，有的不支持预读。而PCI设备对主存储器进行预读时也将经过多级PCI桥。PCI设备除了可以对主存储器进行预读之外，还可以预读其他PCI设备，但是这种情况在实际应用中极少出现，本节仅介绍PCI设备预读主存储器这种情况。

1.HOST处理器预读PCI设备

PCI设备的BAR寄存器可以设置预读位，首先支持预读的BAR寄存器空间必须是一个Well-behavior的存储器空间，其次PCI设备必须能够接收来自PCI桥和HOST主桥的MRM（Memory Read Multiple）和MRL（Memory Read Line）总线事务。

如果PCI设备支持预读，那么当处理器对这个PCI设备进行读操作时，可以通过PCI桥启动预读机制（该PCI桥也需要支持预读），使用MRM和MRL总线事务，对PCI设备进行预读，并将预读的数据暂时存放在PCI桥的预读缓冲中。

之后当PCI主设备继续读取PCI设备的BAR空间时，如果访问的数据在PCI桥的预读缓冲中，PCI桥可以不对PCI设备发起存储器读总线事务，而是直接从预读缓冲中获取数据，并将其传递给PCI主设备。当PCI主设备完成读总线事务后，PCI桥必须丢弃预读的数据以保证数据的完整性。此外当PCI桥预读的地址空间超越了PCI设备可预读BAR空间边界时，PCI设备需要“disconnect”该总线事务。

如果PCI桥支持“可预读”的存储器空间，而且其下挂接的PCI设备BAR空间也支持预读时，系统软件需要从PCI桥“可预读”的存储器空间中为该PCI设备分配空间。此时PCI桥可以将从PCI设备预读的数据暂存在PCI桥的预读缓冲中。

PCI总线规定，如果下游PCI桥地址空间支持预读，则其上游PCI桥地址空间既可以支持也可以不支持预读机制。如图3-12所示，如果PCI桥B管理的PCI子树使用了可预读空间时，PCI桥A可以不支持可预读空间，此时PCI桥A只能使用存储器读总线事务读取PCI设备，而PCI桥B可以将这个存储器读总线事务转换为MRL或者MRM总线事务，预读PCI设备的BAR空间（如果PCI设备的BAR空间支持预读），并将预读的数据保存在PCI桥B的数据缓冲中。

但是PCI总线不允许PCI桥A从其“可预读”的地址空间中，为PCI桥B的“不可预读”区域预留空间，因为这种情况将影响数据的完整性。(www.chuimin.cn)

大多数HOST主桥并不支持对PCI设备的预读，这些HOST主桥并不能向PCI设备发出MRL或者MRM总线事务。由于在许多处理器系统中，PCI设备是直接挂接到HOST主桥上的，如果连HOST主桥也不支持这种预读，即便PCI设备支持了预读机制也没有实际作用。而且如果PCI设备支持预读机制，硬件上需要增加额外的开销，这也是多数PCI设备不支持预读机制的原因。

尽管如此本节仍需要对HOST处理器预读PCI设备进行探讨。假设在图3-12所示的处理器系统中，HOST主桥和PCI桥A不支持预读，而PCI桥B支持预读，而且处理器的Cache行长度为32B（0x20）。

如果HOST处理器对PCI设备的0x8000-0000～0x8000-0003这段地址空间进行读操作时。HOST主桥将使用存储器读总线事务读取PCI设备的“0x8000-0000～0x8000-0003这段地址空间”，这个存储器读请求首先到达PCI桥A，并由PCI桥A转发给PCI桥B。

PCI桥B发现“0x8000-0000～0x8000-0003这段地址空间”属于自己的可预读存储器区域，即该地址区域在该桥的Prefetchable Memory Base定义的范围内，则将该存储器读请求转换为MRL总线事务，并使用该总线事务从PCI设备^[52]中读取0x8000-0000～0x8000-001F这段数据，并将该数据存放到PCI桥B的预读缓冲中。MRL总线事务将从需要访问的PCI设备的起始地址开始，一直读到当前Cache行边界。

之后当HOST处理器读取0x8000-0004～0x8000-001F这段PCI总线地址空间的数据时，将从PCI桥B的预读缓冲中直接获取数据，而不必对PCI设备进行读取。

2.PCI设备读取存储器

PCI设备预读存储器地址空间时，需要使用MRL或者MRM总线事务。与MRL总线周期不同，MRM总线事务将从需要访问的存储器起始地址开始，一直读到下一个Cache行边界为止。

对于一个Cache行长度为32B（0x20）的处理器系统，如果一个PCI设备对主存储器的0x1000-0000～0x1000-0007这段存储器地址空间进行读操作时，由于这段空间没有跨越Cache行边界，此时PCI设备将使用MRL总线事务对0x1000-0000～0x1000-001F这段地址区域发起存储器读请求。

如果一个PCI设备对主存储器的0x1000-001C～0x1000-0024这段存储器地址空间进行读操作时，由于这段空间跨越了Cache行边界，此时PCI设备将使用MRM总线事务对0x1000-001C～0x1000-002F这段地址空间发起存储器读请求。

在图3-12所示的例子中，PCI设备读取0x1000-001C～0x1000-0024这段存储器地址空间时，首先将使用MRM总线事务发起读请求，该请求将通过PCI桥B和A最终到达HOST主桥。HOST主桥将从主存储器中读取0x1000-001C～0x1000-002F这段地址空间的数据^[53]。如果PCI桥A也支持下游总线到上游总线的预读，这段数据将传递给PCI桥A；如果PCI桥A和B都支持这种预读，这段数据将到达PCI桥B的预读缓冲。

如果PCI桥A和B都不支持预读，0x1000-0024～0x1000-002F这段数据将缓存在HOST主桥中，HOST主桥仅将0x1000-001C～0x1000-0024这段数据通过PCI桥A和B传递给PCI设备。之后当PCI设备需要读取0x1000-0024～0x1000-002F这段数据时，该设备将根据不同情况，从HOST主桥、PCI桥A或者B中获取数据而不必读取主存储器。值得注意的是，PCI设备在完成一次数据传送后，暂存在HOST主桥中的预读数据将被清除。PCI设备采用这种预读方式，可以极大提高访问主存储器的效率。

PCI总线规范有一个缺陷，就是目标设备并不知道源设备究竟需要读取或者写入多少个数据。例如PCI设备使用DMA读方式从存储器中读取4KB大小的数据时，只能通过PCI突发读方式，一次读取一个或者多个Cache行。

假定PCI总线一次突发读写只能读取32B大小的数据，此时PCI设备读取4KB大小的数据，需要使用128次突发周期才能完成全部数据传送。而HOST主桥只能一个一个地处理这些突发传送，从而存储器控制器并不能准确预知何时PCI设备将停止读取数据。在这种情况下，合理地使用预读机制可以有效地提高PCI总线的数据传送效率。

我们首先假定PCI设备一次只能读取一个Cache行大小的数据，然后释放总线，之后再读取一个Cache行大小的数据。如果使用预读机制，虽然PCI设备在一个总线周期内只能获得一个Cache行大小的数据，但是HOST主桥仍然可以从存储器获得2个Cache行以上的数据，并将这个数据暂存在HOST主桥的缓冲中，之后PCI设备再发起突发周期时，HOST主桥可以不从存储器，而是从缓冲中直接将数据传递给PCI设备，从而降低了PCI设备对存储器访问的次数，提高了整个处理器系统的效率。

以上描述仅是实现PCI总线预读的一个例子，而且仅仅是理论上的探讨。实际上绝大多数半导体厂商都没有公开HOST主桥预读存储器系统的细节，在多数处理器中，HOST主桥以Cache行为单位读取主存储器的内容，而且为了支持PCI设备的预读功能HOST主桥需要设置必要的缓冲部件，这些缓冲的管理策略较为复杂。

目前PCI总线已经逐渐退出历史舞台，进一步深入研究PCI桥和HOST主桥，意义并不太大，不过读者依然可以通过学习PCI体系结构，获得处理器系统中有关外部设备的必要知识，并以此为基础，学习PCIe体系结构。
