如上文所述，PCI设备使用“地址译码”方式接收存储器读写总线请求。在PCI总线中定义了两种“地址译码”方式，一种是正向译码，另一种是负向译码。
下面仍以图3-2所示的处理器系统为例，说明数据传送使用的寻址方法。当HOST主桥通过存储器或者I/O读写总线事务访问其下所有PCI设备时，PCI总线0下的所有PCI设备都将对出现在地址周期中的PCI总线地址进行译码。如果这个地址在某个PCI设备的BAR空间中命中时，这个PCI设备将接收这个PCI总线请求。这个过程也被称为PCI总线的正向译码，这种方式也是大多数PCI设备所采用的译码方式。
但是在PCI总线上的某些设备，如PCI-to-（E）ISA桥并不使用正向译码接收来自PCI总线的请求，PCI-to-ISA桥在处理器系统中的位置如图1-1所示。PCI总线0上的总线事务在三个时钟周期后，没有得到任何PCI设备响应时（即总线请求的PCI总线地址不在这些设备的BAR空间中），PCI-to-ISA桥将被动地接收这个数据请求。这个过程被称为PCI总线的负向译码。可以进行负向译码的设备也被称为负向译码设备。
在PCI总线中，除了PCI-to-（E）ISA桥可以作为负向译码设备，PCI桥也可以作为负向译码设备，但是PCI桥并不是在任何时候都可以作为负向译码设备。在绝大多数情况下，PCI桥无论是处理“来自上游总线”，还是处理“来自下游总线”的总线事务时，都使用正向译码方式，但是在某些特殊应用中，PCI桥也可以作为负向译码设备。
笔记本在连接Dock插座时，也使用了PCI桥。因为在大多数情况下，笔记本与Dock插座是分离使用的，而且Dock插座上连接的设备多为慢速设备，此时用于连接Dock插座的PCI桥使用负向译码。Dock插座在笔记本系统中的位置如图3-3所示。

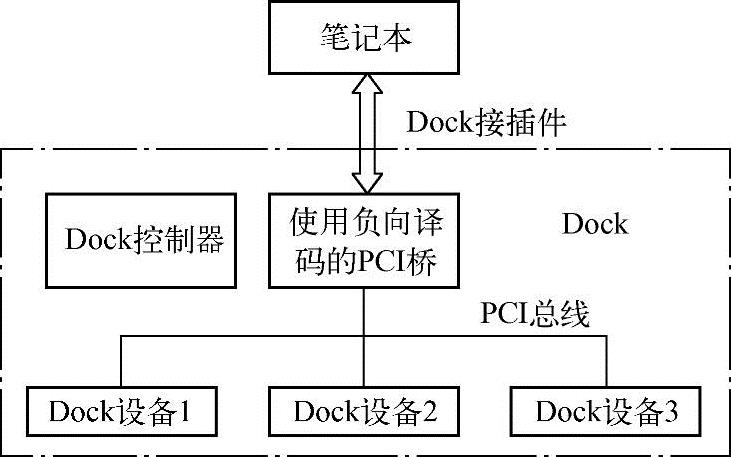

图3-3 Dock插座与笔记本的连接关系
当笔记本与Dock建立连接之后，如果处理器需要访问Dock中的外部设备时，Dock中的PCI桥将首先使用负向译码方式接收PCI总线事务，之后将这个PCI总线事务转发到Dock的PCI总线中，再访问相应的PCI设备。
在Dock中使用负向译码PCI桥的优点是，该桥管理的设备并不参与处理器系统对PCI总线的枚举过程。当笔记本插入到Dock之后，系统软件并不需要重新枚举Dock中的设备并为这些设备分配系统资源，而仅需要使用负向译码PCI桥管理好其下的设备即可，从而极大降低了Dock对系统软件的影响。
当HOST处理器访问Dock中的设备时，负向译码PCI桥将首先接管这些存储器读写总线事务，然后发送到Dock设备中。值得注意的是，在许多笔记本的Dock实现中，并没有使用负向译码PCI桥，而使用PCI-to-ISA桥。(www.chuimin.cn)
PCI总线规定使用负向译码的PCI桥，其Base Class Code寄存器为0x06，Sub Class Code寄存器为0x04，而Interface寄存器为0x01；使用正向译码方式的PCI桥的Interface寄存器为0x00。系统软件（E2PROM）在初始化Interface寄存器时务必注意这个细节。
综上所述，在PCI总线中有两种负向译码设备，PCI-to-E（ISA）桥和PCI桥。但PCI桥并非在任何时候都是负向译码设备，只有PCI桥连接Dock插座时，PCI桥的Primary Bus才使用负向译码方式。而这个PCI桥的Secondary Bus在接收Dock设备的请求时仍然使用正向译码方式。
PCI桥使用的正向译码方式与PCI设备使用的正向译码方式有所不同。如图3-4所示，当一个总线事务是从PCI桥的Primary Bus到Secondary Bus时，PCI桥使用的正向译码方式与PCI设备使用的方式类似。如果该总线事务使用的地址在PCI桥任意一个Memory Base窗口[36]命中时，该PCI桥将使用正向译码方式接收该总线事务，并根据实际情况决定是否将这个总线事务转发到Secondary Bus。

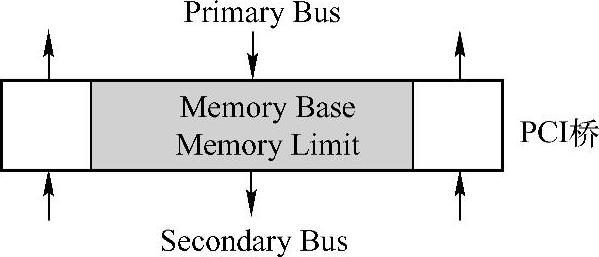

图3-4 PCI桥使用的正向译码方式
当一个总线事务是从PCI桥的Secondary Bus到Primary Bus时，如果该总线事务使用的地址没有在PCI桥所有的Memory Base窗口命中，表明当前总线事务不是访问该PCI桥管理的PCI子树中的设备，因此PCI桥将接收当前总线事务，并根据实际情况决定是否将这个总线事务转发到Primary Bus。
以图3-2为例，当PCI设备11访问主存储器空间时，首先将存储器读写总线事务发送到PCI总线1上，而这个存储器地址显然不会在PCI总线1的任何PCI设备的BAR空间中，此时PCI桥1将认领这个PCI总线的数据请求，并将这个总线事务转发到PCI总线0上。最后HOST主桥将接收这个总线事务，并将PCI总线地址转换为存储器域的地址，与主存储器进行读写操作。
值得注意的是，PCI总线并没有规定HOST主桥使用正向还是负向译码方式接收这个存储器读写总线事务，但是绝大多数HOST主桥使用正向译码方式接收来自下游的存储器读写总线事务。在PowerPC处理器中，如果当前存储器读写总线事务使用的地址在Inbound窗口内，HOST主桥将接收这个总线事务，并将其转换为存储器域的读写总线事务，与主存储器进行数据交换。
