存储器地址与PCI总线地址的转换方法
【摘要】：假设在一个32位处理器中，存储器域的0xF000-0000～0xF7FF-FFFF这段物理地址空间与PCI总线的地址空间存在映射关系。图3-1 存储器域与PCI总线域的映射关系当PCI设备使用DMA机制访问存储器域地址空间时，处理器系统同样需要将存储器域的地址空间反向映射到PCI总线地址空间。本章采用图3-1的映射关系，虽然增加了映射复杂度，却便于读者深入理解存储器域到PCI总线域之间的映射关系。
下面根据PowerPC和x86处理器的主桥，抽象出一个虚拟的HOST主桥，并以此为例讲述PCI Agent设备之间以及PCI Agent设备与主存储器间的数据传送过程。
假设在一个32位处理器中，存储器域的0xF000-0000～0xF7FF-FFFF（共128MB）这段物理地址空间与PCI总线的地址空间存在映射关系。
当处理器访问这段存储器地址空间时，HOST主桥会认领这个存储器访问，并将该存储器访问使用的物理地址空间转换为PCI总线地址空间，并与0x7000-0000～0x77FF-FFFF这段PCI总线地址空间对应。
为简化起见，假定在存储器域中只映射了PCI设备的存储器地址空间，而不映射PCI设备的I/O地址空间。而PCI设备的BAR空间使用0x7000-0000～0x77FF-FFFF这段PCI总线域的存储器地址空间。
在这个HOST主桥中，存储器域与PCI总线域的对应关系如图3-1所示。
(www.chuimin.cn)

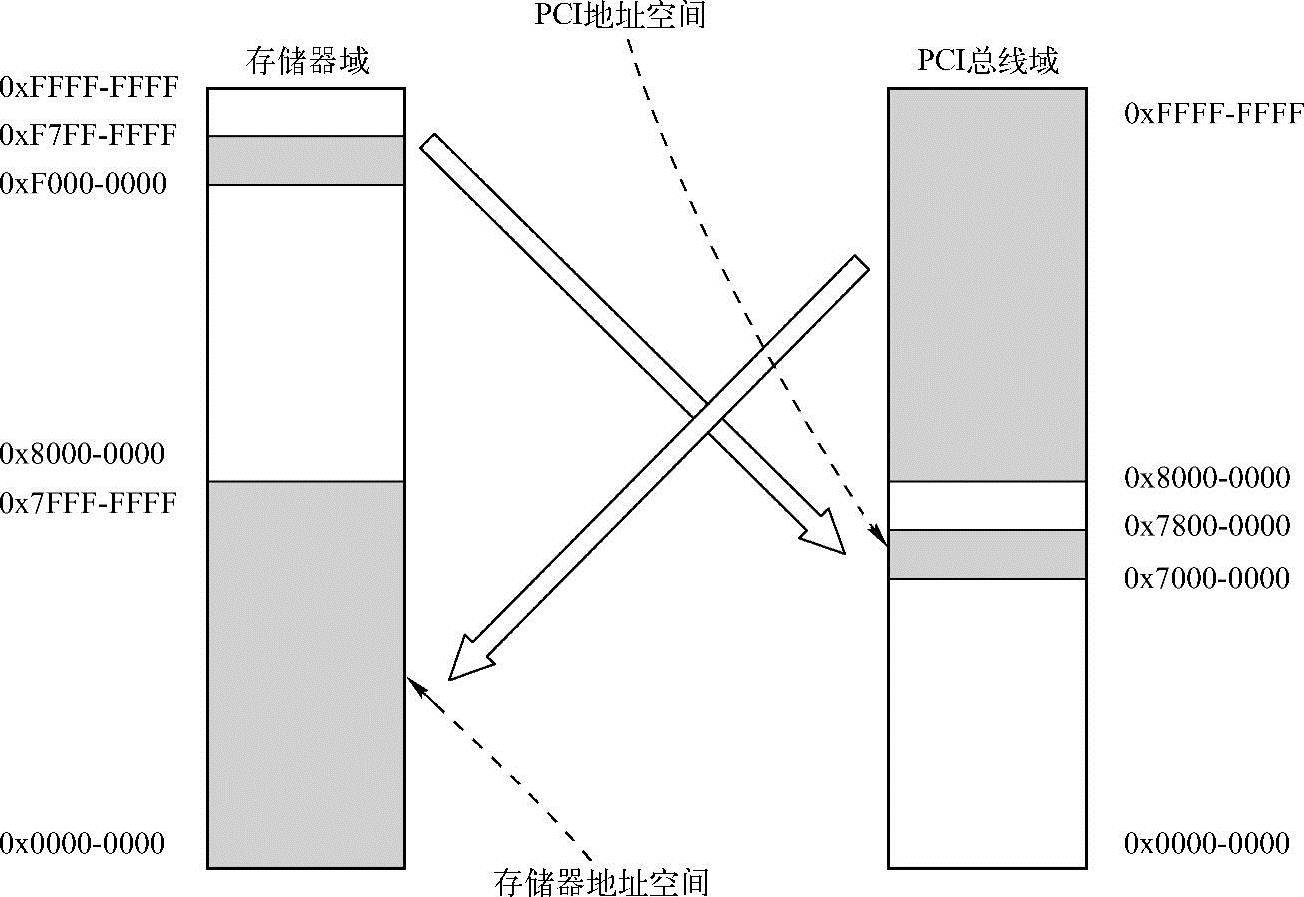

图3-1 存储器域与PCI总线域的映射关系
当PCI设备使用DMA机制访问存储器域地址空间时，处理器系统同样需要将存储器域的地址空间反向映射到PCI总线地址空间。假设在一个处理器系统中，主存储器大小为2GB，其在存储器域的地址范围为0x0000-0000～0x7FFF-FFFF，而这段地址在PCI总线域中对应的“PCI总线地址空间”为0x8000-0000～0xFFFF-FFFF。
PCI设备进行DMA操作时，必须使用0x8000-0000～0xFFFF-FFFF这段PCI总线域的地址，HOST主桥才能认领这个PCI总线事务，并将这个总线事务使用的PCI总线地址转换为存储器地址，并与0x0000-0000～0x7FFF-FFFF这段存储器区域进行数据传递。
在一个实际的处理器系统中，很少有系统软件采用这样的方法，实现存储器域与PCI总线域之间的映射，“简单相等”还是最常用的映射方法。本章采用图3-1的映射关系，虽然增加了映射复杂度，却便于读者深入理解存储器域到PCI总线域之间的映射关系。下面将以这种映射关系为例，详细讲述PCI设备BAR0～5寄存器的初始化。
