PCI-E体系结构请求配置指南
【摘要】：本节首先介绍Type 01h配置请求，并从PCI总线使用的信号线的角度上，讲述HOST主桥如何生成Type 01配置请求。在PCI总线中，只有PCI桥能够接收Type 01h配置请求。Type 01h配置请求不能直接发向最终的PCI Agent设备，而只能由PCI桥将其转换为Type01h继续发向其他PCI桥，或者转换为Type 00h配置请求发向PCI Agent设备。CONFIG_ADDRESS寄存器与Type 01h配置请求的对应关系如图2-11所示。
本节首先介绍Type 01h配置请求，并从PCI总线使用的信号线的角度上，讲述HOST主桥如何生成Type 01配置请求。在PCI总线中，只有PCI桥能够接收Type 01h配置请求。Type 01h配置请求不能直接发向最终的PCI Agent设备，而只能由PCI桥将其转换为Type01h继续发向其他PCI桥，或者转换为Type 00h配置请求发向PCI Agent设备。PCI桥还可以将Type 01h配置请求转换为Special Cycle总线事务（HOST主桥也可以实现该功能），本节对这种情况不做介绍。
在地址周期中，HOST主桥使用配置读写总线事务，将CONFIG_ADDRESS寄存器的内容复制到PCI总线的AD[31∶0]信号线中。CONFIG_ADDRESS寄存器与Type 01h配置请求的对应关系如图2-11所示。

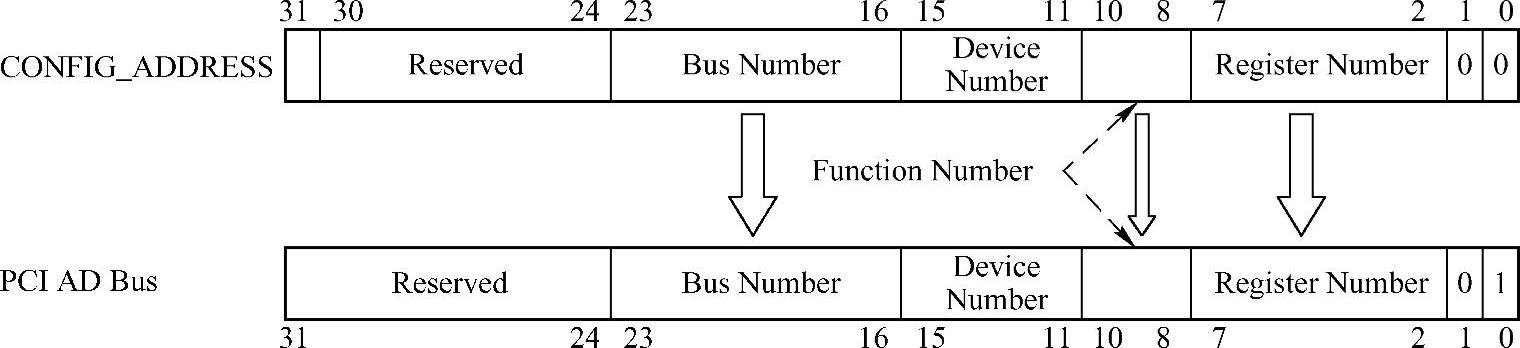

图2-11 CONFIG_ADDRESS寄存器与Type 01h配置请求的对应关系
从图2-11中可以发现，CONFIG_ADDRESS寄存器的内容基本上是原封不动地复制到PCI总线的AD[31∶0]信号线上的[29]。其中CONFIG_ADDRESS的Enable位不被复制，而AD总线的第0位必须为1，表示当前配置请求是Type 01h。
当PCI总线接收到Type 01配置请求时，将寻找合适的PCI桥[30]接收这个配置信息。如果这个配置请求是直接发向PCI桥下的PCI设备时，PCI桥将接收这个Type 01配置请求，并将其转换为Type 00h配置请求；否则PCI桥将当前Type 01h配置请求原封不动地传递给下一级PCI总线。
如果HOST主桥或者PCI桥发起的是Type 00h配置请求，CONFIG_ADDRESS寄存器与AD[31∶0]的转换如图2-12所示。
(www.chuimin.cn)
图2-12 CONFIG_ADDRESS寄存器与Type 00h配置请求的对应关系
此时处理器对CONFIG_DATA寄存器进行读写时，处理器将CONFIG_ADDRESS寄存器中的Function Number和Register Number字段复制到PCI的AD总线的第10～2位；将AD总线的第1～0位赋值为0b00。PCI总线在配置请求总线事务的地址周期根据AD[1∶0]判断当前配置请求是Type 00h还是Type 01h，如果AD[1∶0]等于0b00表示是Type 00h配置请求，如果AD[1∶0]等于0b01表示是Type 01h配置请求。
而AD[31∶11]与CONFIG_ADDRESS的Device Number字段有关，在Type 00h配置请求的地址周期中，AD[31∶11]位有且只有一位为1，其中AD[31∶11]的每一位选通一个PCI设备的配置空间。如第1.2.2节所述，PCI设备配置空间的片选信号是IDSEL，因此AD[31∶11]将与PCI设备的IDSEL信号对应相连。
当以下两种请求之一满足时，HOST主桥或者PCI桥将生成Type 00h配置头，并将其发送到指定的PCI总线上。
（1）CONFIG_ADDRESS寄存器的Bus Number字段为0时，处理器访问CONFIG_DATA寄存器时，HOST主桥将直接向PCI总线0发出Type 00h配置请求。因为与HOST主桥直接相连的PCI总线号为0，此时表示HOST主桥需要访问与其直接相连的PCI设备。
（2）当PCI桥收到Type 01h配置头时，将检查Type 01配置头的Bus Number字段，如果这个Bus Number与PCI桥的Secondary Bus Number相同，则将这个Type 01配置头转换为Type 00h配置头，并发送到该PCI桥的Secondary总线上。
