【摘要】:但是PCI总线规范没有规定PCI设备的INTx信号如何与中断控制器的IRQ_PINx#信号相连,这为系统软件的设计带来了一定的困难,为此系统软件使用中断路由表存放PCI设备的INTx信号与中断控制器的连接关系。在一些简单的嵌入式处理器系统中,Firmware并没有提供中断路由表,系统软件开发者需要事先了解PCI设备的INTx信号与中断控制器的连接关系。此时外部设备与中断控制器的连接关系由硬件设计人员指定。
不同的处理器使用的中断控制器不同,如x86处理器使用APIC(Advanced Programma-ble Interrupt Controller)中断控制器,而PowerPC处理器使用MPIC(Multiprocessor Interrupt Controller)中断控制器。这些中断控制器都提供了一些外部中断请求引脚IRQ_PINx#。外部设备,包括PCI设备可以使用这些引脚向处理器提交中断请求。
但是PCI总线规范没有规定PCI设备的INTx信号如何与中断控制器的IRQ_PINx#信号相连,这为系统软件的设计带来了一定的困难,为此系统软件使用中断路由表存放PCI设备的INTx信号与中断控制器的连接关系。在x86处理器系统中,BIOS可以提供这个中断路由表,而在PowerPC处理器中Firmware也可以提供这个中断路由表。
在一些简单的嵌入式处理器系统中,Firmware并没有提供中断路由表,系统软件开发者需要事先了解PCI设备的INTx信号与中断控制器的连接关系。此时外部设备与中断控制器的连接关系由硬件设计人员指定。
假设在一个处理器系统中,共有3个PCI插槽(分别为PCI插槽A、B和C),这些PCI插槽与中断控制器的IRQ_PINx引脚(分别为IRQW#、IRQX#、IRQY#和IRQZ#)可以按照图1-5所示的拓扑结构进行连接。
(www.chuimin.cn)

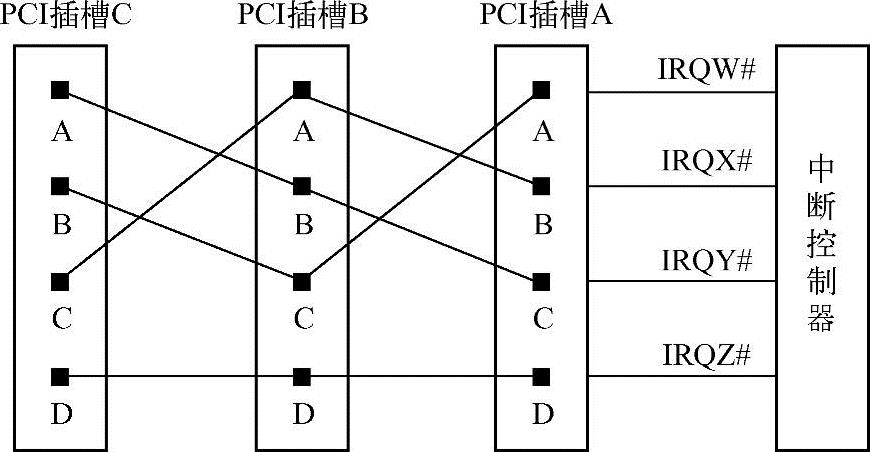

图1-5 PCI插槽与中断控制器连接拓扑图
采用图1-5所示的拓扑结构时,PCI插槽A、B、C的INTA#、INTB#和INTC#信号将分散连接到中断控制器的IRQW#、IRQX#和IRQY#信号,而所有INTD#信号将共享一个IRQZ#信号。采用这种连接方式时,整个处理器系统使用的中断请求信号,其负载较为均衡。而且这种连接方式保证了每一个插槽的INTA#信号都与一根独立的IRQx#信号对应,从而提高了PCI插槽中断请求的效率。
在一个处理器系统中,多数PCI设备仅使用INTA#信号,很少使用INTB#和INTC#信号,而INTD#信号更是极少使用。在PCI总线中,PCI设备配置空间的Interrupt Pin寄存器记录该设备究竟使用哪个INTx信号,该寄存器的详细介绍见第2.3.2节。
