PCIExpress时序与事务分析
【摘要】：PCI总线使用第1.2节所述的信号进行数据和配置信息的传递，一个PCI总线事务的基本访问时序如图1-3所示，与PCI总线事务相关的控制信号有FRAME#、IRDY#、TRDY#、DEVSEL#等其他信号。当PCI主设备获得总线使用权之后，将在CLK1的上升沿置FRAME#信号有效，启动PCI总线事务。当PCI总线事务结束后，FRAME#信号将被置为无效。PCI总线周期的第一个时钟周期为地址周期。
PCI总线使用第1.2节所述的信号进行数据和配置信息的传递，一个PCI总线事务的基本访问时序如图1-3所示，与PCI总线事务相关的控制信号有FRAME#、IRDY#、TRDY#、DEVSEL#等其他信号。

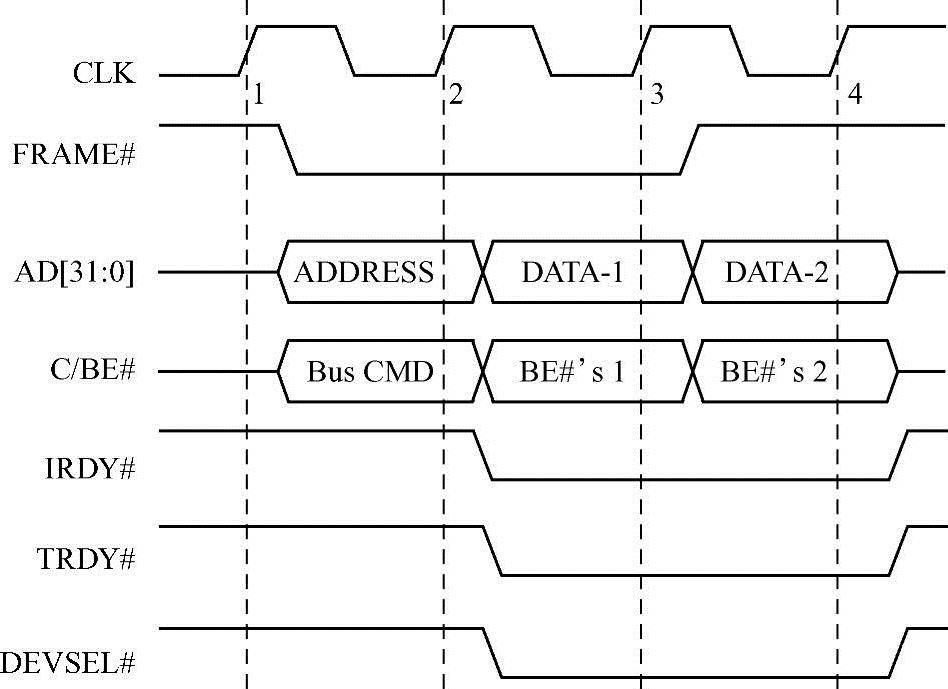

图1-3 PCI总线事务的时序
当一个PCI主设备需要使用PCI总线时，首先需要发送REQ#信号，通过总线仲裁获得总线使用权，即GNT#信号有效后，使用以下步骤完成一个完整PCI总线事务，对目标设备进行存储器或者I/O地址空间的读写访问。
（1）当PCI主设备获得总线使用权之后，将在CLK1的上升沿置FRAME#信号有效，启动PCI总线事务。当PCI总线事务结束后，FRAME#信号将被置为无效。(www.chuimin.cn)
（2）PCI总线周期的第一个时钟周期（CLK1的上升沿到CLK2的上升沿之间）为地址周期。在地址周期中，PCI主设备将访问的目的地址和总线命令分别驱动到AD[31∶0]和C/BE#信号上。如果当前总线命令是配置读写，那么IDSEL信号线也被置为有效，IDSEL信号与PCI总线的AD[31∶11]相连，详见第2.4.4节。
（3）当IRDY#、TRDY#和DEVSEL#信号都有效后，总线事务将使用数据周期进行数据传递。当IRDY#和TRDY#信号没有同时有效时，PCI总线不能进行数据传递，PCI总线使用这两个信号进行传送控制。
（4）PCI总线支持突发周期，因此在地址周期之后可以有多个数据周期，可以传送多组数据。而目标设备并不知道突发周期的长度，如果目标设备不能继续接收数据时，可以dis-connect（断连）当前总线事务。值得注意的是，只有存储器读写总线事务可以使用突发周期。
一个完整的PCI总线事务远比上述过程复杂得多，因为PCI总线还支持许多传送方式，如双地址周期、fast back-to-back（快速背靠背）、插入等待状态、重试和断连、总线上的错误处理等一系列总线事务。本书不一一介绍这些传送方式。
