SolidWorks2017中的阶梯轴完全自学指南
【摘要】：图8-1 阶梯轴实讲实训多媒体演示请参见附赠网盘中的\\视频\第8章\阶梯轴.avi。本例将结合上述轴类零件的特点，介绍运用SolidWorks 2017中的旋转功能完成典型阶梯轴实体建模的过程。单击“快速访问”工具栏中的“保存”按钮，将文件保存为“阶梯轴-旋转.sldprt”。图8-5 旋转参数设置图8-6 阶梯轴实体

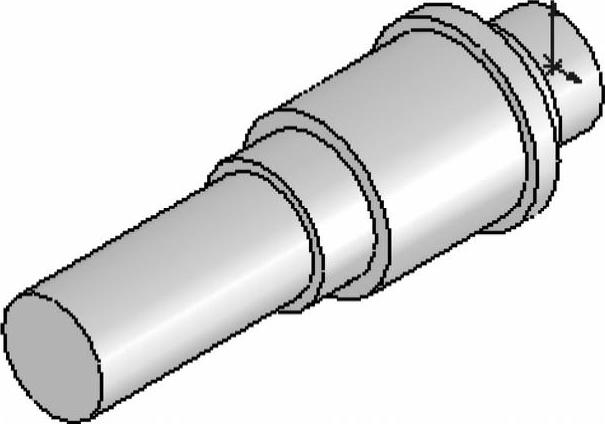

本例创建的阶梯轴如图8-1所示。
图8-1 阶梯轴
实讲实训多媒体演示
请参见附赠网盘中的\\视频\第8章\阶梯轴.avi。
思路分析
轴是机器中的重要零件之一，用来支撑旋转的机械零件，如齿轮、带轮等。轴类零件一般都是由相同或不同直径的圆柱段构成的，由于装配齿轮、带轮等旋转零件的需要，轴类零件上一般开有键槽，同时还有轴端倒角、圆角等特征。
本例将结合上述轴类零件的特点，介绍运用SolidWorks 2017中的旋转功能完成典型阶梯轴实体建模的过程。

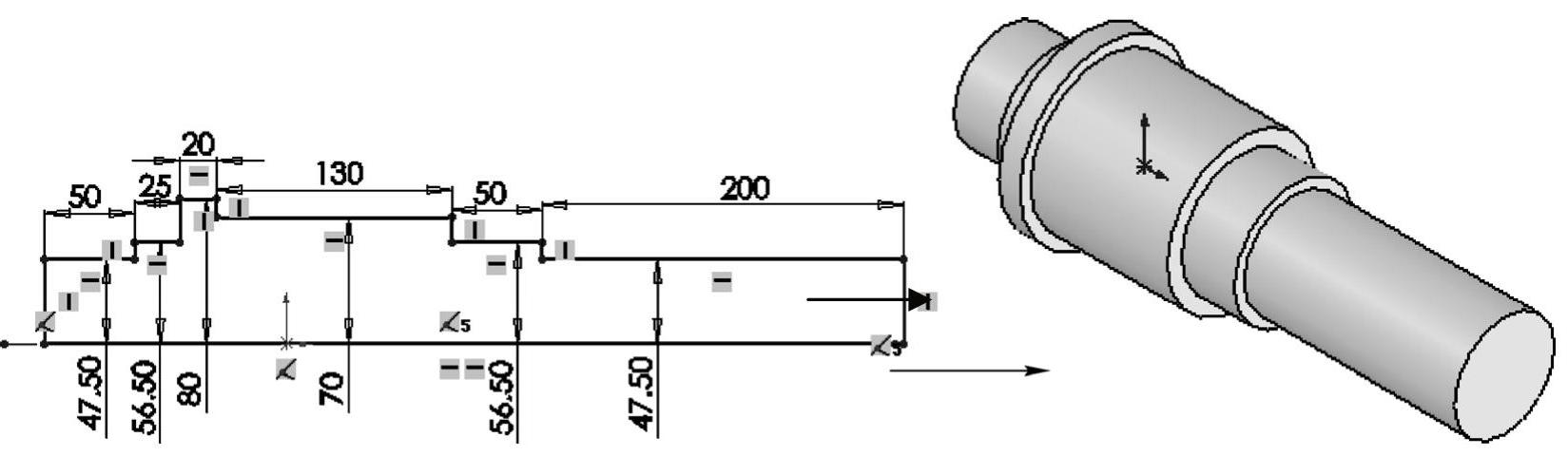

本例中的轴由6段不同直径的圆柱段构成，通过拉伸工具，可以方便地创建轴的外形轮廓实体，绘制流程图如图8-2所示。
图8-2 绘制轴流程图
创建步骤
新建文件。启动SolidWorks 2017，单击“快速访问”工具栏中的“新建”按钮
，或选择菜单栏中的“文件”→“新建”命令，在弹出的“新建SolidWorks文件”对话框中，单击“零件”按钮
，然后单击“确定”按钮，创建一个新的零件文件。
新建草图。在“FeatureManager设计树”中选择“前视基准面”作为草图绘制基准面，单击“草图”控制面板中的“草图绘制”按钮
，新建一张草图。(www.chuimin.cn)
绘制中心线。单击“草图”控制面板中的“中心线”按钮
，过原点绘制一条水平中心线作为旋转轴线。
绘制轴的外形轮廓。单击“草图”控制面板中的“直线”按钮
，在绘图区草绘轴的外形轮廓线，如图8-3所示。
标注尺寸。单击“草图”控制面板中的“智能尺寸”按钮
，对草图进行尺寸设定与标注，如图8-4所示。
图8-3 绘制轴的外形轮廓线
图8-4 标注尺寸
旋转基体。单击“特征”控制面板中的“旋转凸台/基体”按钮
，或选择菜单栏中的“插入”→“凸台/基体”→“旋转”命令，弹出“旋转”属性管理器，选择旋转类型为“给定深度”，并将旋转角度设置为360.00度，其他选项保持系统默认设置，如图8-5所示；单击“确定”按钮
，完成阶梯轴实体的创建，如图8-6所示。
保存文件。单击“快速访问”工具栏中的“保存”按钮
，将文件保存为“阶梯轴-旋转.sldprt”。

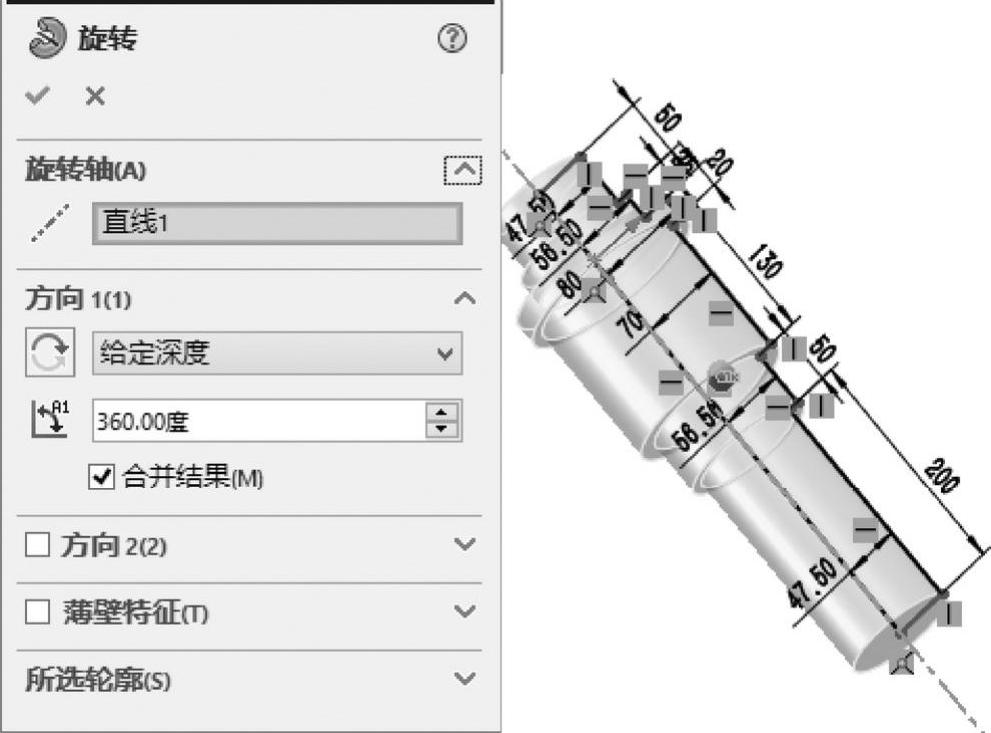

图8-5 旋转参数设置

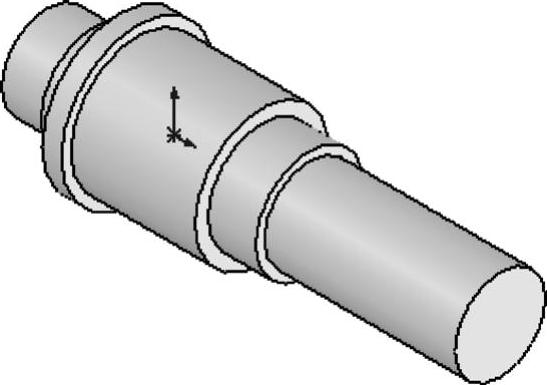

图8-6 阶梯轴实体
