锥销的实讲实训多媒体演示及步骤详解

2023-10-19 理论教育 版权反馈
【摘要】：图7-10 锥销实讲实训多媒体演示请参见附赠网盘中的\\视频\第7章\锥销.avi。图7-11 锥销绘制流程图创建步骤新建文件。单击“草图”控制面板中的“圆”按钮，以系统坐标原点为圆心绘制一个直径为6mm的圆作为拉伸基体特征的草图轮廓，如图7-12所示。单击“确定”按钮，完成锥销实体的创建，如图7-10所示；单击“快速访问”工具栏中的“保存”按钮，将文件保存为“锥销.sldprt”。图7-12 绘制圆图7-13 设置拉伸参数

本例创建的锥销如图7-10所示。


图7-10 锥销

实讲实训多媒体演示

请参见附赠网盘中的\\视频\第7章\锥销.avi。

思路分析

锥销的立体图如图7-10所示，可以理解为带有一定锥度的圆柱体。在利用“拉伸”工具创建锥销时，应采用“拔模”拉伸方式，绘制流程图如图7-11所示。


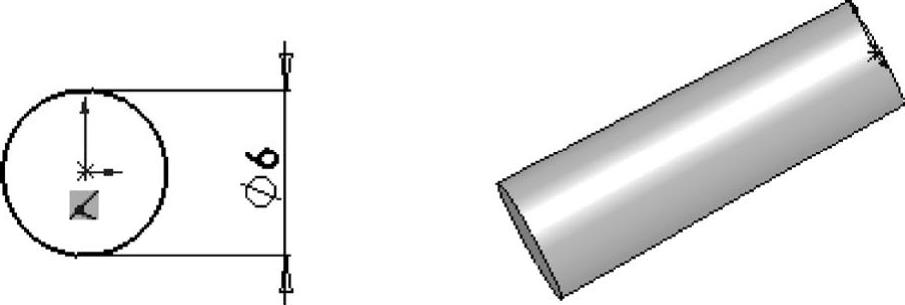

图7-11 锥销绘制流程图

创建步骤(www.chuimin.cn)

978-7-111-57945-8-Chapter07-32.jpg新建文件。启动SolidWorks 2017，选择菜单栏中的“文件”→“新建”命令，或单击“快速访问”工具栏中的“新建”按钮978-7-111-57945-8-Chapter07-33.jpg，在弹出的“新建SolidWorks文件”对话框中，单击“零件”按钮978-7-111-57945-8-Chapter07-34.jpg，然后单击“确定”按钮，创建一个新的零件文件。

978-7-111-57945-8-Chapter07-35.jpg新建草图。在“FeatureManager设计树”中选择“前视基准面”作为草图绘制基准面，单击“草图绘制”按钮978-7-111-57945-8-Chapter07-36.jpg，新建一张草图。

978-7-111-57945-8-Chapter07-37.jpg绘制圆。单击“草图”控制面板中的“圆”按钮978-7-111-57945-8-Chapter07-38.jpg，以系统坐标原点为圆心绘制一个直径为6mm的圆作为拉伸基体特征的草图轮廓，如图7-12所示。

978-7-111-57945-8-Chapter07-39.jpg拉伸圆。单击“特征”控制面板中的“拉伸凸台/基体”按钮978-7-111-57945-8-Chapter07-40.jpg，或选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，弹出“凸台-拉伸”属性管理器；在“方向1”面板中设定拉伸终止条件为“给定深度”，在“深度”文本框978-7-111-57945-8-Chapter07-41.jpg中设置拉伸深度为20.00mm；单击“拔模开/关”按钮978-7-111-57945-8-Chapter07-42.jpg，在“拔模角度”文本框中输入“1”，勾选“向外拔模”复选框，其他选项保持系统默认设置，如图7-13所示。

978-7-111-57945-8-Chapter07-43.jpg保存文件。单击“确定”按钮978-7-111-57945-8-Chapter07-44.jpg，完成锥销实体的创建，如图7-10所示；单击“快速访问”工具栏中的“保存”按钮978-7-111-57945-8-Chapter07-45.jpg，将文件保存为“锥销.sldprt”。


图7-12 绘制圆

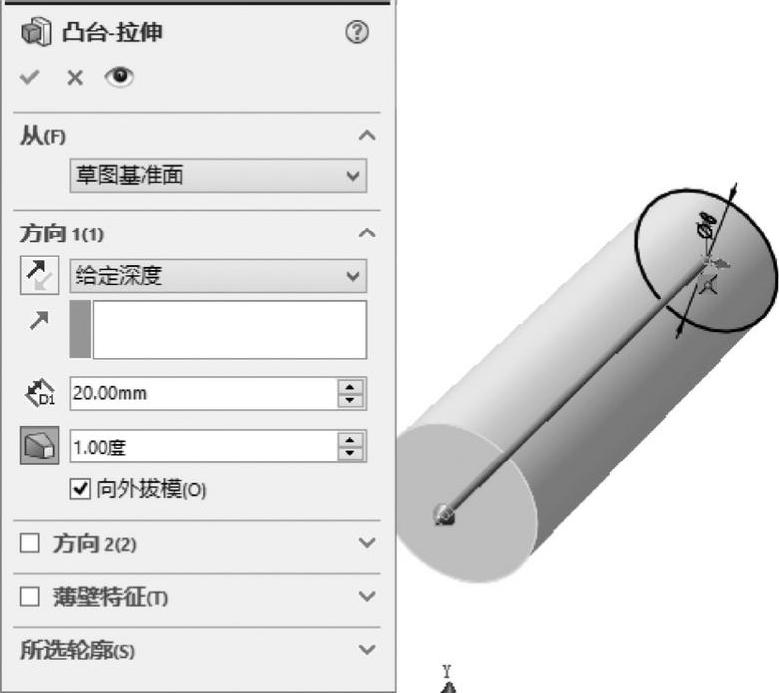

图7-13 设置拉伸参数
