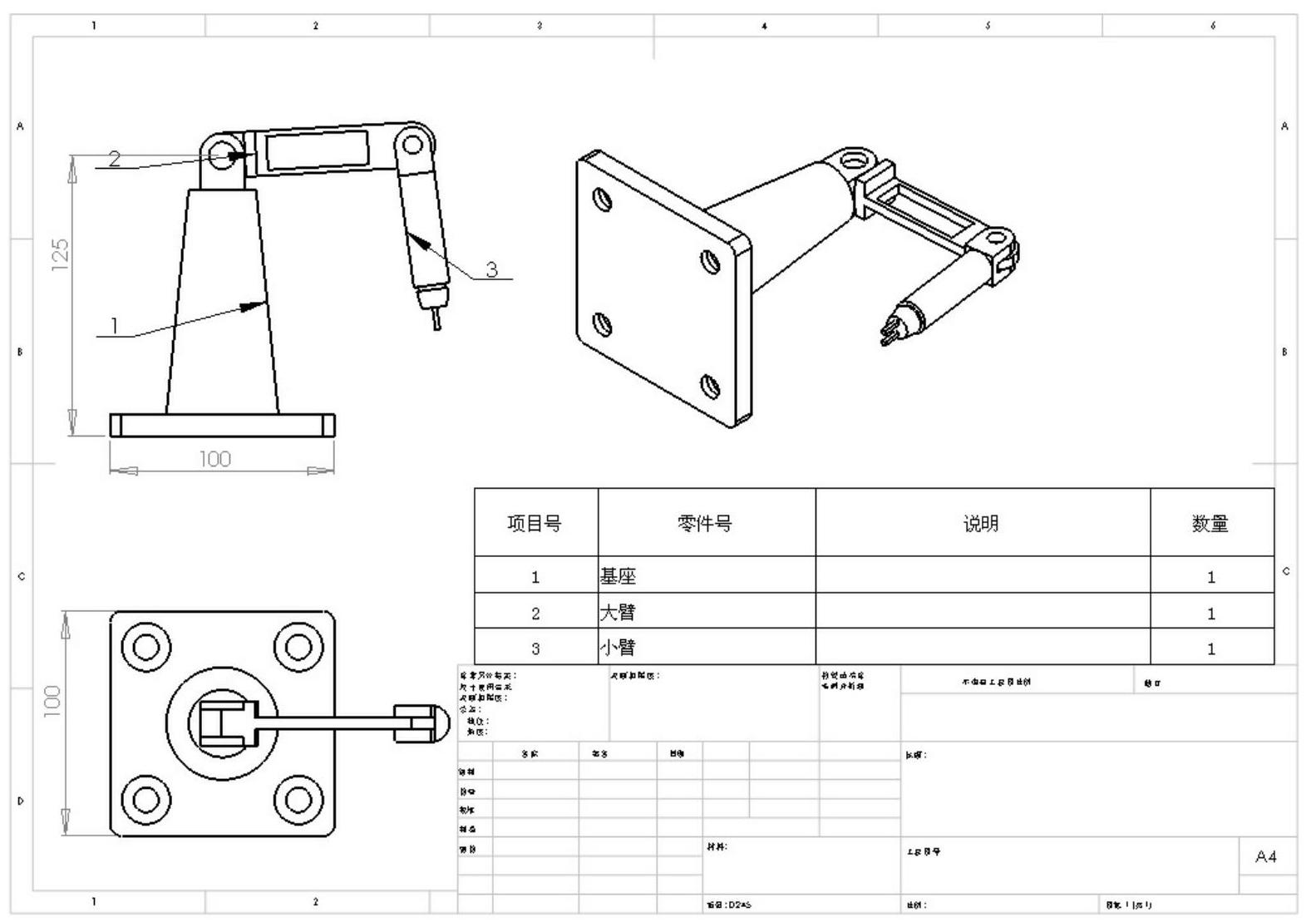

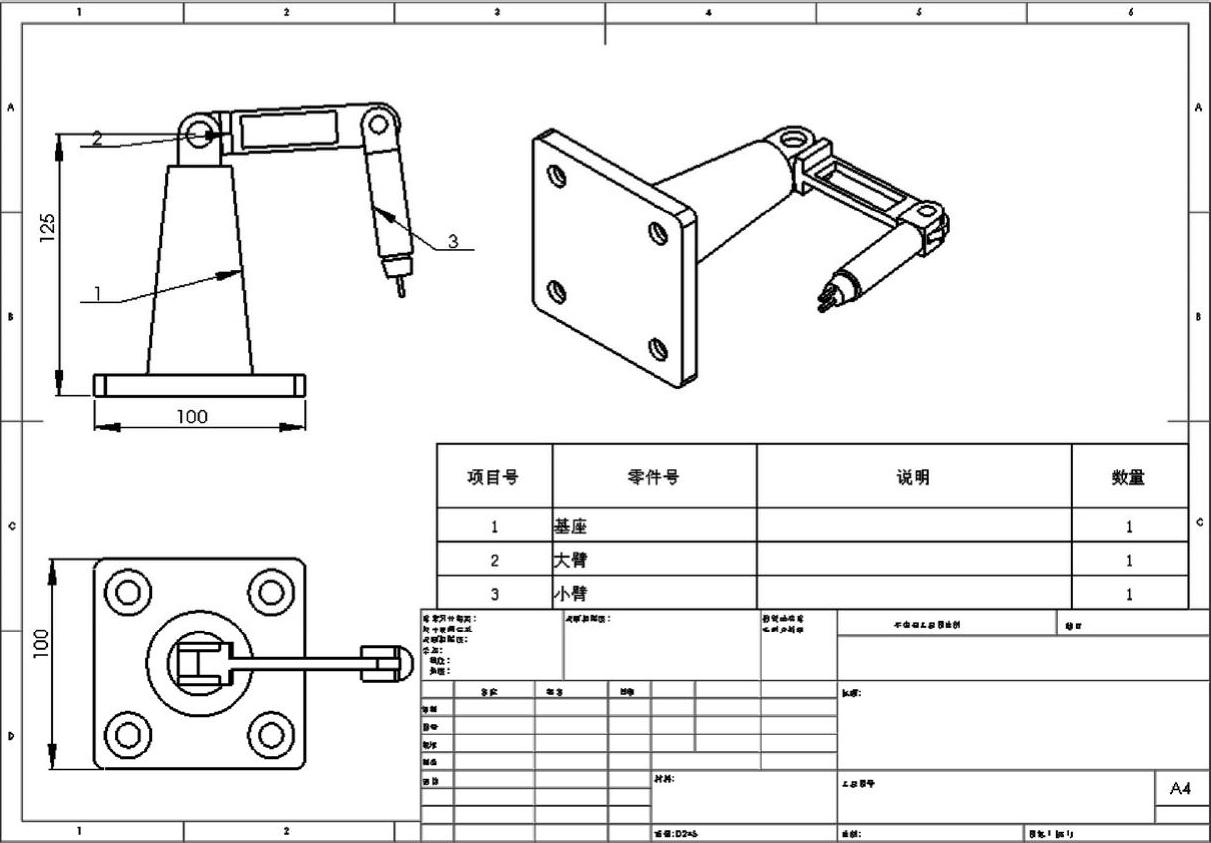

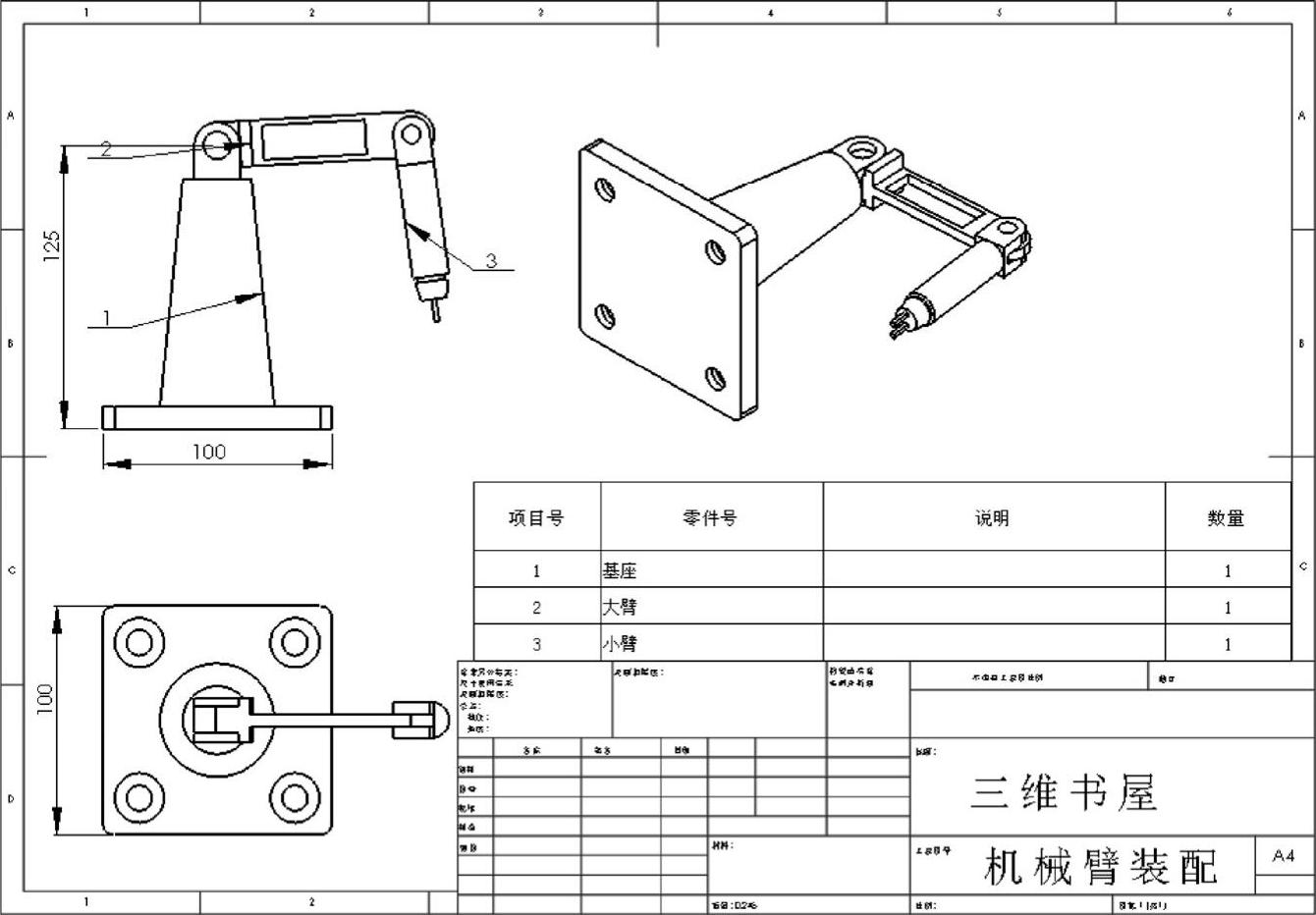

机械臂装配体工程图如图6-77所示。

图6-77 机械臂装配体工程图

实讲实训多媒体演示

请参见附赠网盘中的\\视频\第6章\机械臂装配体工程图.avi。

思路分析

本例将通过图6-77所示机械臂装配体的工程图创建实例，综合前面所学的知识讲述利用SolidWorks的工程图功能创建工程图的一般方法和技巧，绘制的流程图如图6-78所示。

图6-78 机械臂工程图绘制流程图

绘制步骤

进入SolidWorks 2017，选择菜单栏中的“文件”→“打开”命令，在弹出的“打开”对话框中选择将要转化为工程图的总装配图文件。

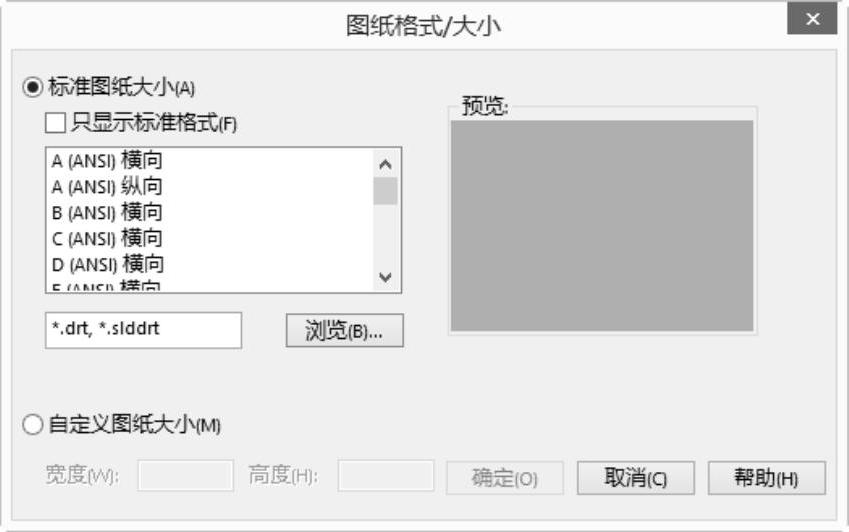

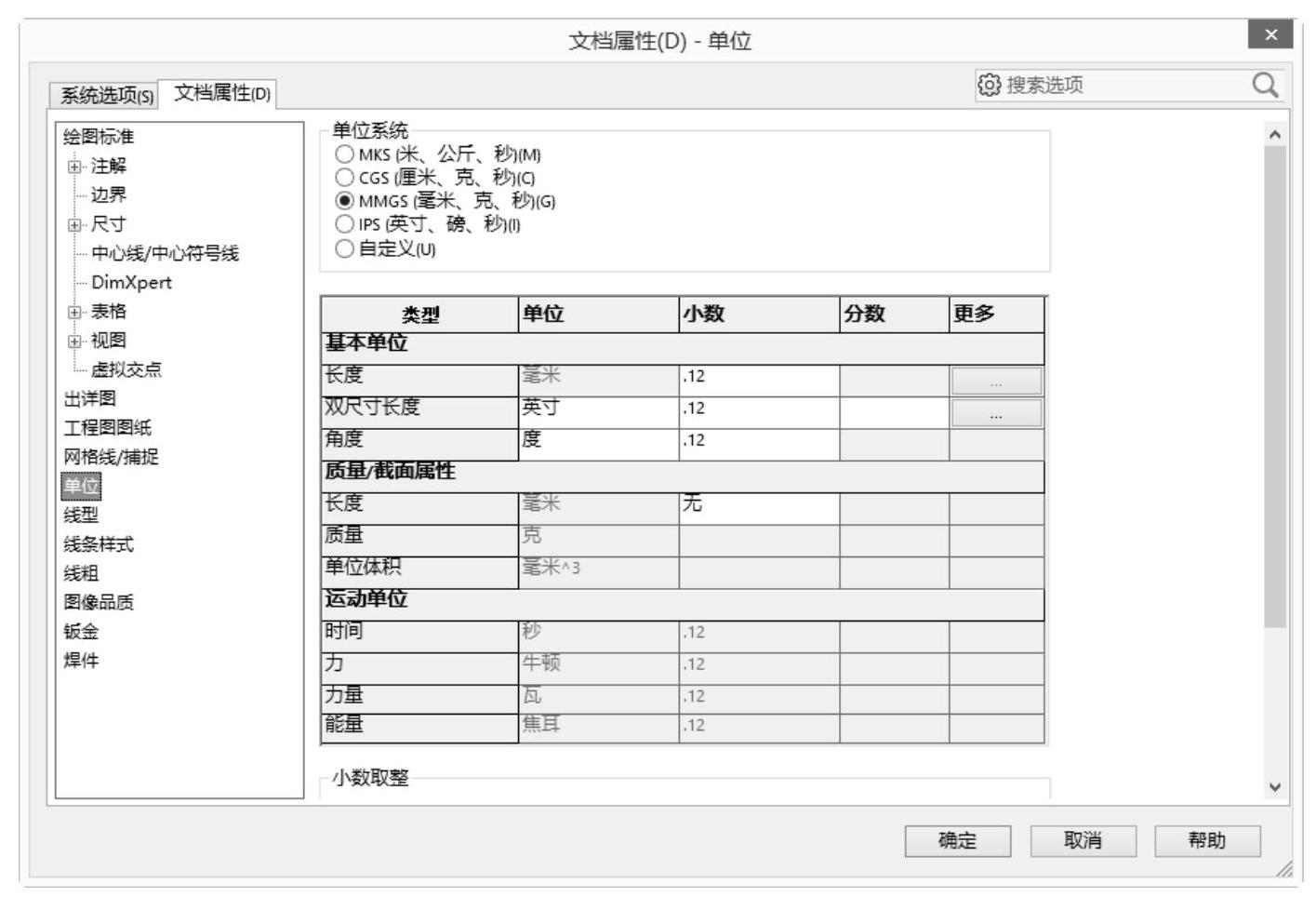

单击“文件”工具栏中的“从零件/装配图制作工程图”按钮，此时会弹出“图纸格式/大小”对话框，选择“标准图纸大小”并设置图纸尺寸如图6-79所示。单击“确定”按钮，完成图纸设置。

图6-79 “图纸格式/大小”对话框

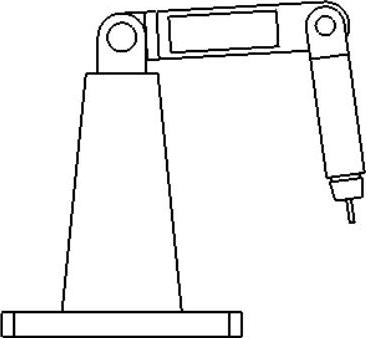

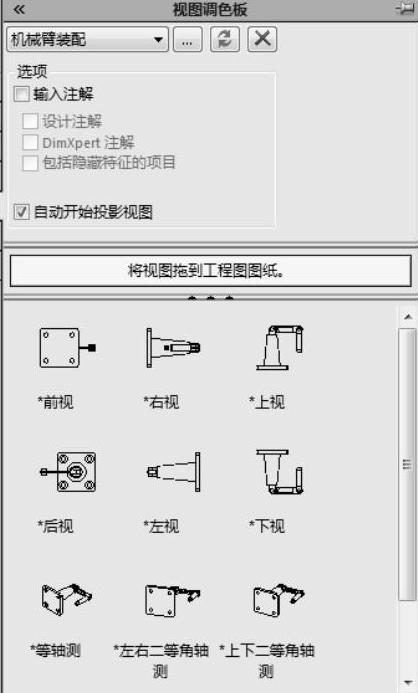

此时在图形编辑窗口右侧会出现图6-80所示“视图调色版”属性管理器，选择上视图，在图纸中合适的位置放置上视图，如图6-81所示。

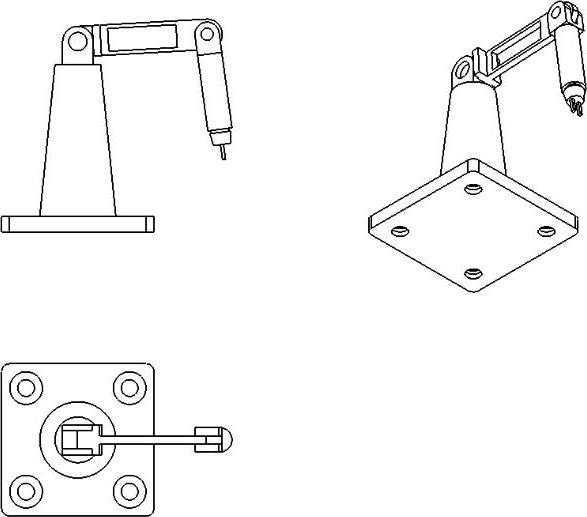

利用同样的方法，在图形操作窗口放置前视图、左视图，相对位置如图6-82所示。注意：上视图与其他两个视图有固定的对齐关系。当移动它时，其他的视图也会跟着移动。其他两个视图可以独立移动，但是只能水平或垂直于主视图移动。

图6-80 “视图调色版”属性管理器

图6-81 上视图

图6-82 视图模型

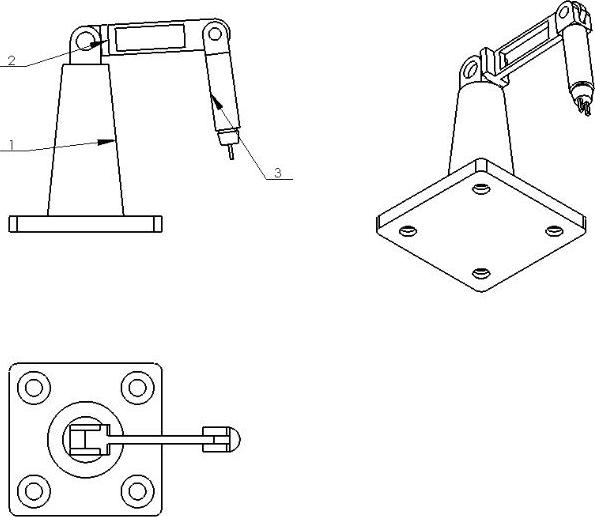

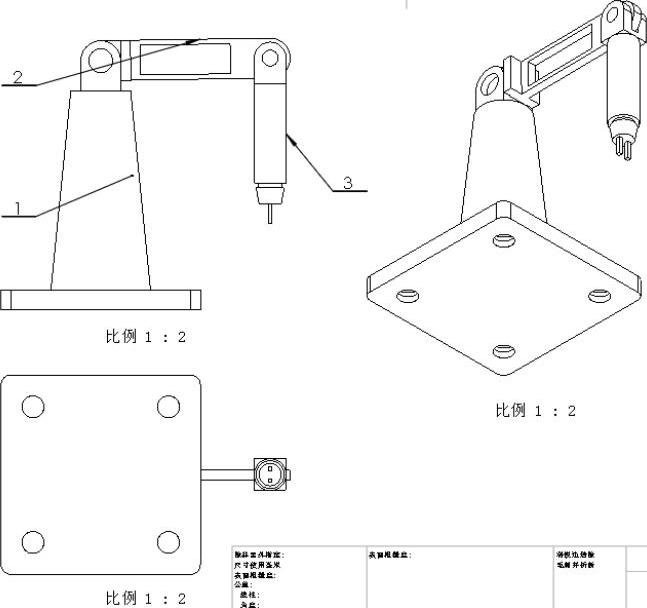

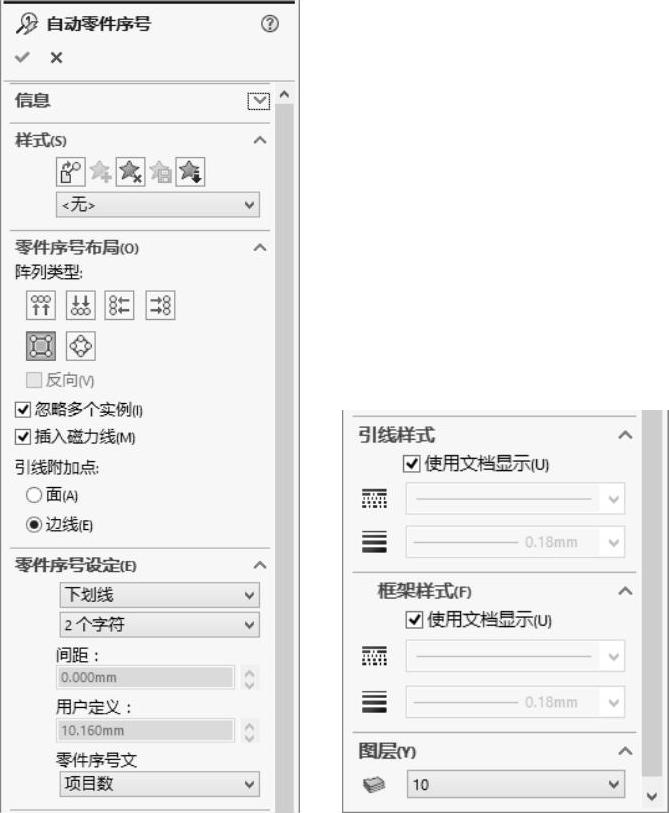

选择菜单栏中的“插入”→“注解”→“自动零件序号”命令，或者单击“注解”控制面板中的“自动零件序号”按钮，在图形区域分别单击右视图和轴测图将自动生成零件的序号，零件序号会插入到适当的视图中，不会重复。在弹出的属性管理器中可以设置零件序号的布局、样式等，参数设置如图6-83所示，生成零件序号的结果如图6-84所示。

图6-83 自动零件序号设置框

图6-84 自动生成的零件序号(www.chuimin.cn)

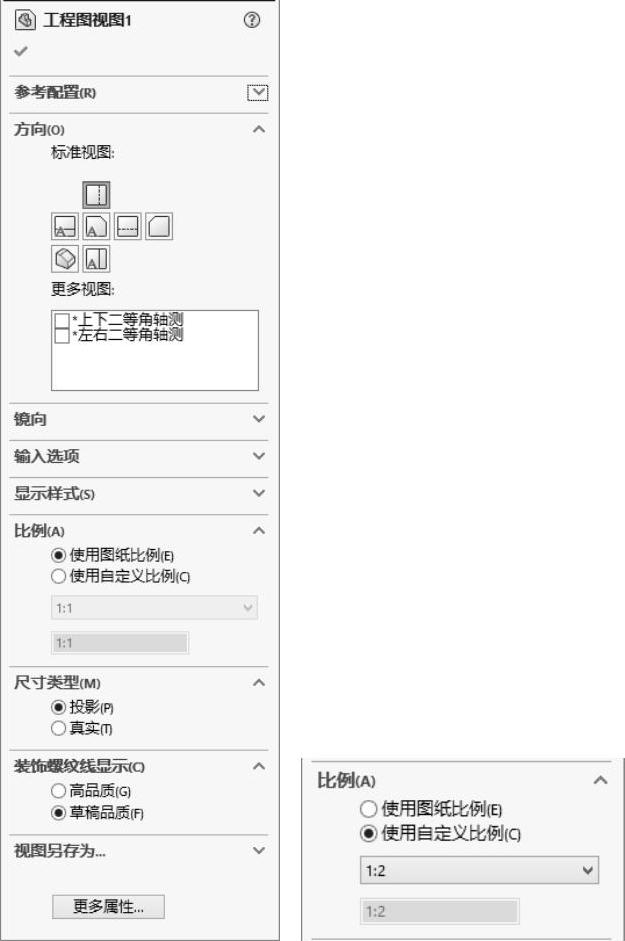

调整视图比例。单击上视图模型，在左侧弹出“工程图视图1”属性管理器，在“比例”选项组下选择“使用自定义比例”单选按钮，在下拉列表中选择“1∶2”，如图6-85所示，放大视图。同样的方法调整其他两个视图，结果如图6-86所示。

图6-85 “工程图视图1”属性管理器

图6-86 模型视图

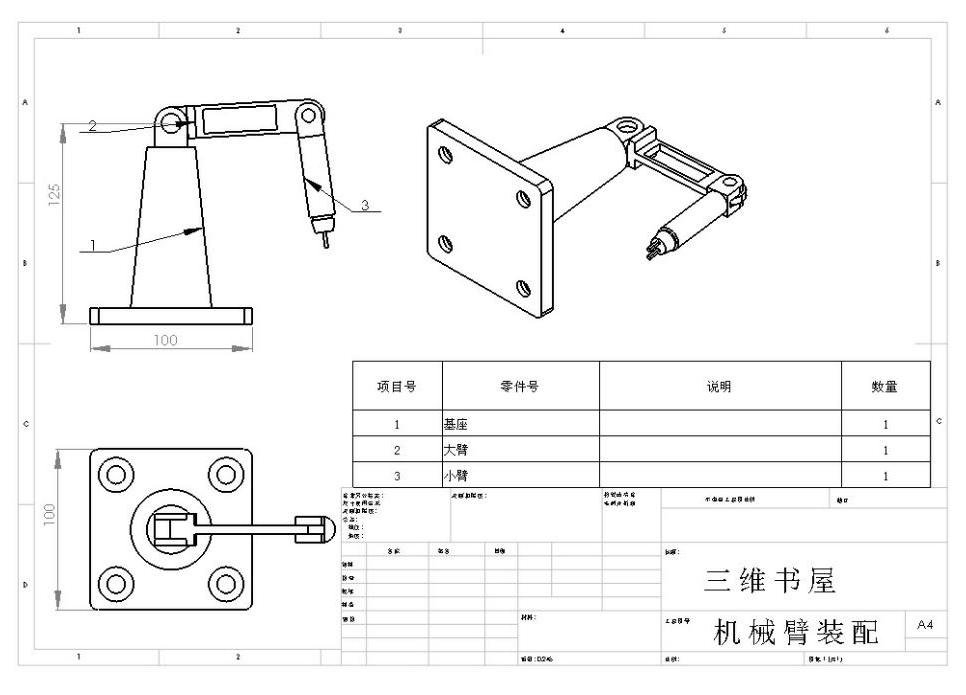

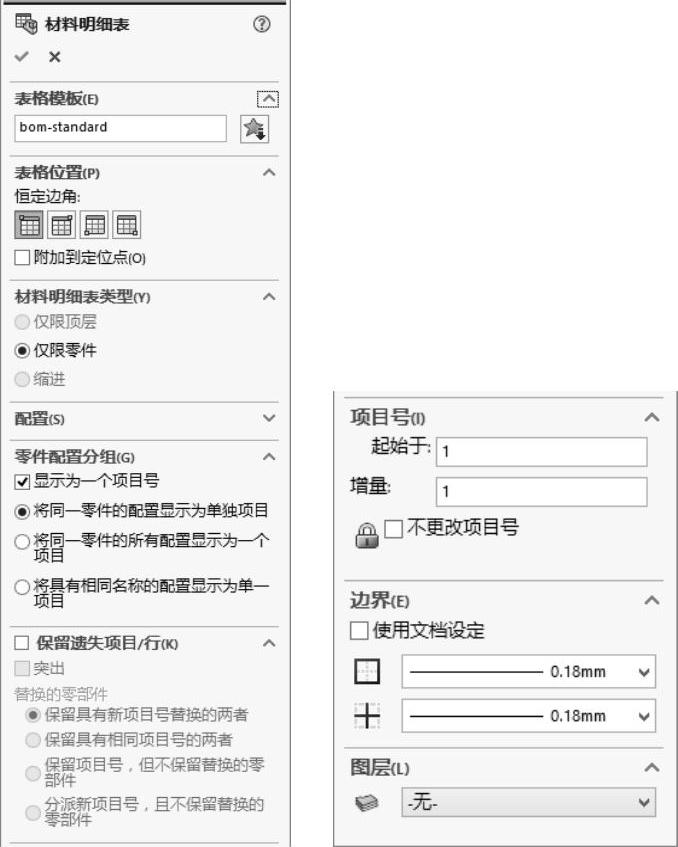

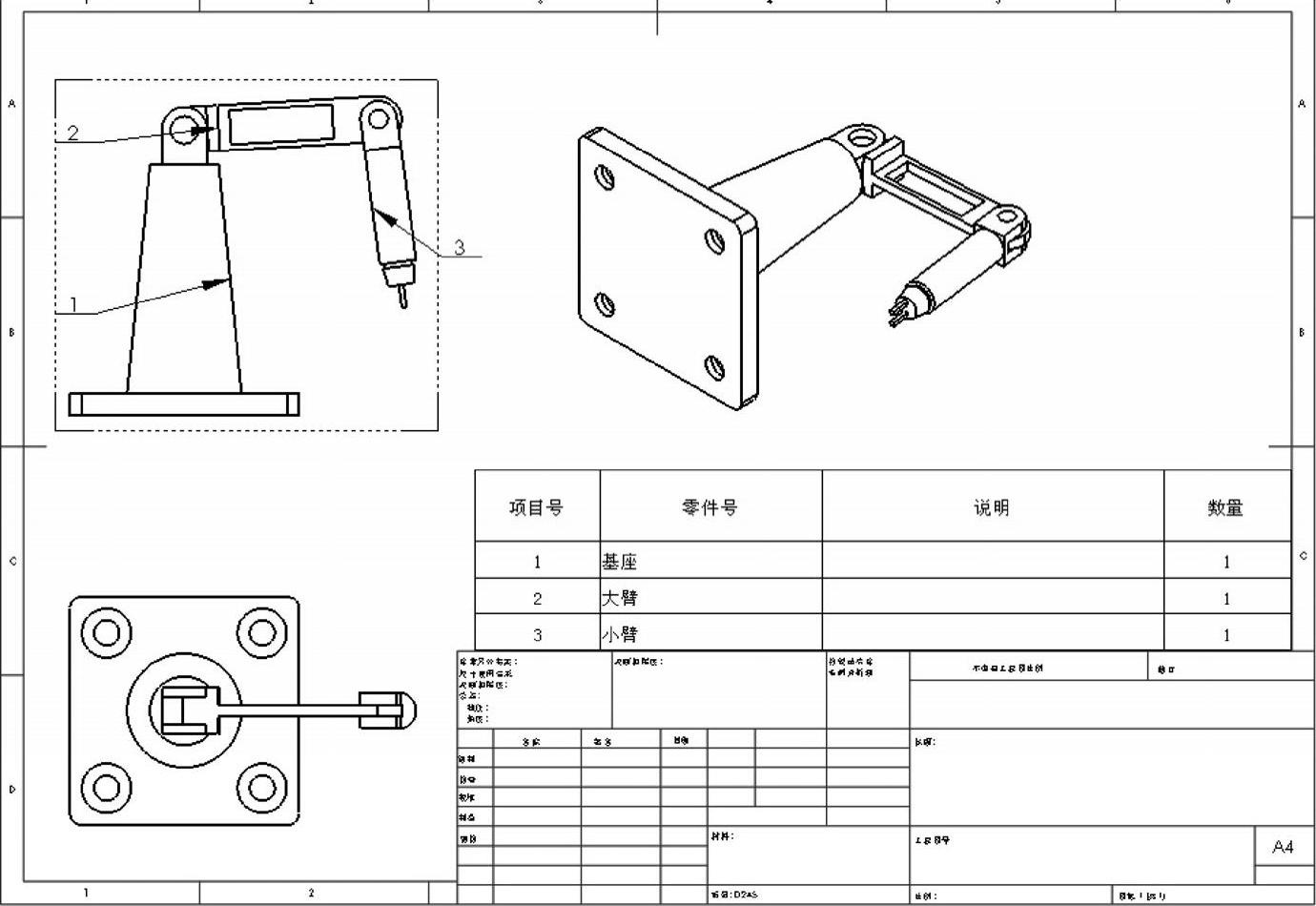

下面为视图生成材料明细表，工程图可包含基于表格的材料明细表或基于Excel的材料明细表，但不能两者均包含。选择菜单栏中的“插入”→“表格”→“材料明细表”命令，或者单击“表格”下拉列表中的“材料明细表”按钮，选择刚才创建的上视图，将弹出“材料明细表”属性管理器，设置如图6-87所示。单击属性管理器中的“确定”按钮，在图形区域将出现跟随鼠标的材料明细表表格，在图框的右下角单击确定为定位点。创建明细表后的效果如图6-88所示。
