【摘要】：图6-50 基座工程图实讲实训多媒体演示请参见附赠网盘中的\\视频\第6章\基座视图尺寸标注.avi。思路分析本例将通过图6-50所示基座模型，重点介绍视图各种尺寸标注及添加类型，同时复习零件模型到工程图视图的转换，流程图如图6-51所示。图6-71 添加形位公差图6-72 “尺寸界线/引线显示”属性管理器图6-73 工程图

基座工程图如图6-50所示。

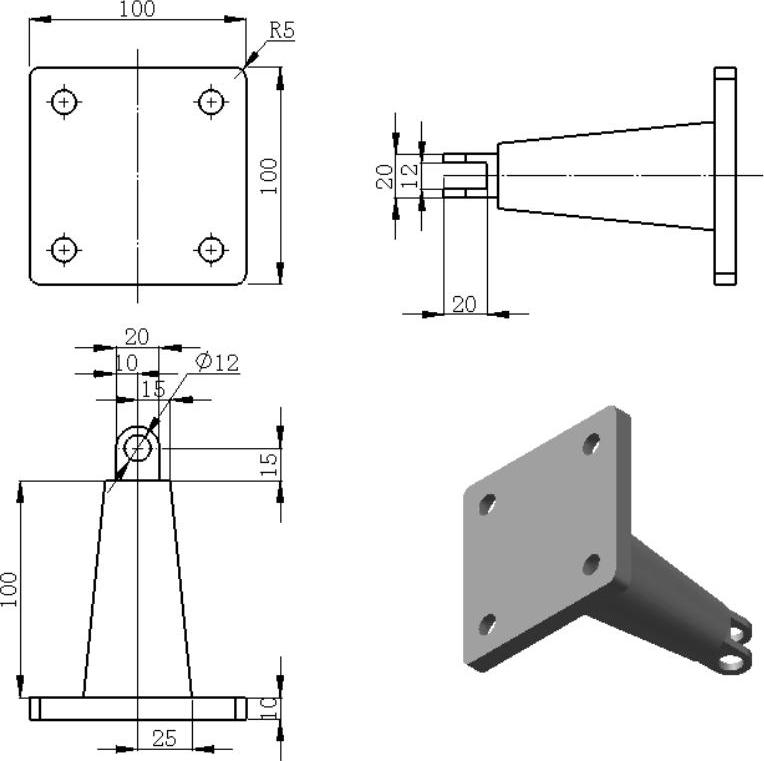

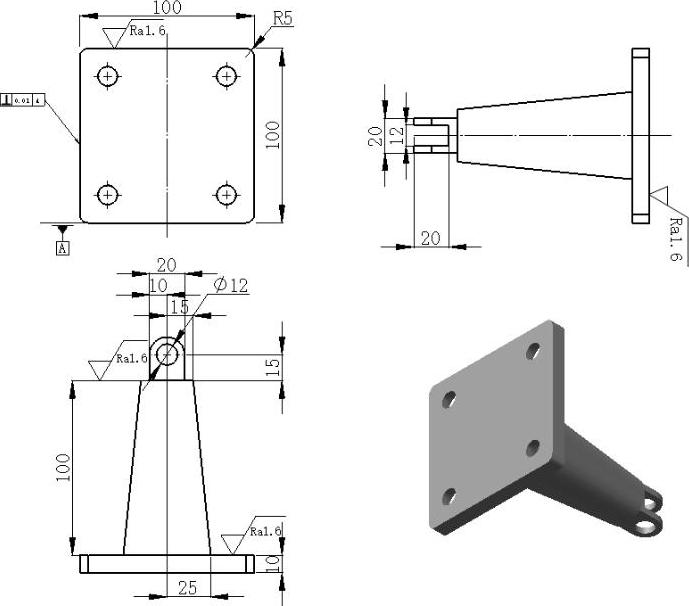

图6-50 基座工程图

实讲实训多媒体演示

请参见附赠网盘中的\\视频\第6章\基座视图尺寸标注.avi。

思路分析

本例将通过图6-50所示基座模型，重点介绍视图各种尺寸标注及添加类型，同时复习零件模型到工程图视图的转换，流程图如图6-51所示。

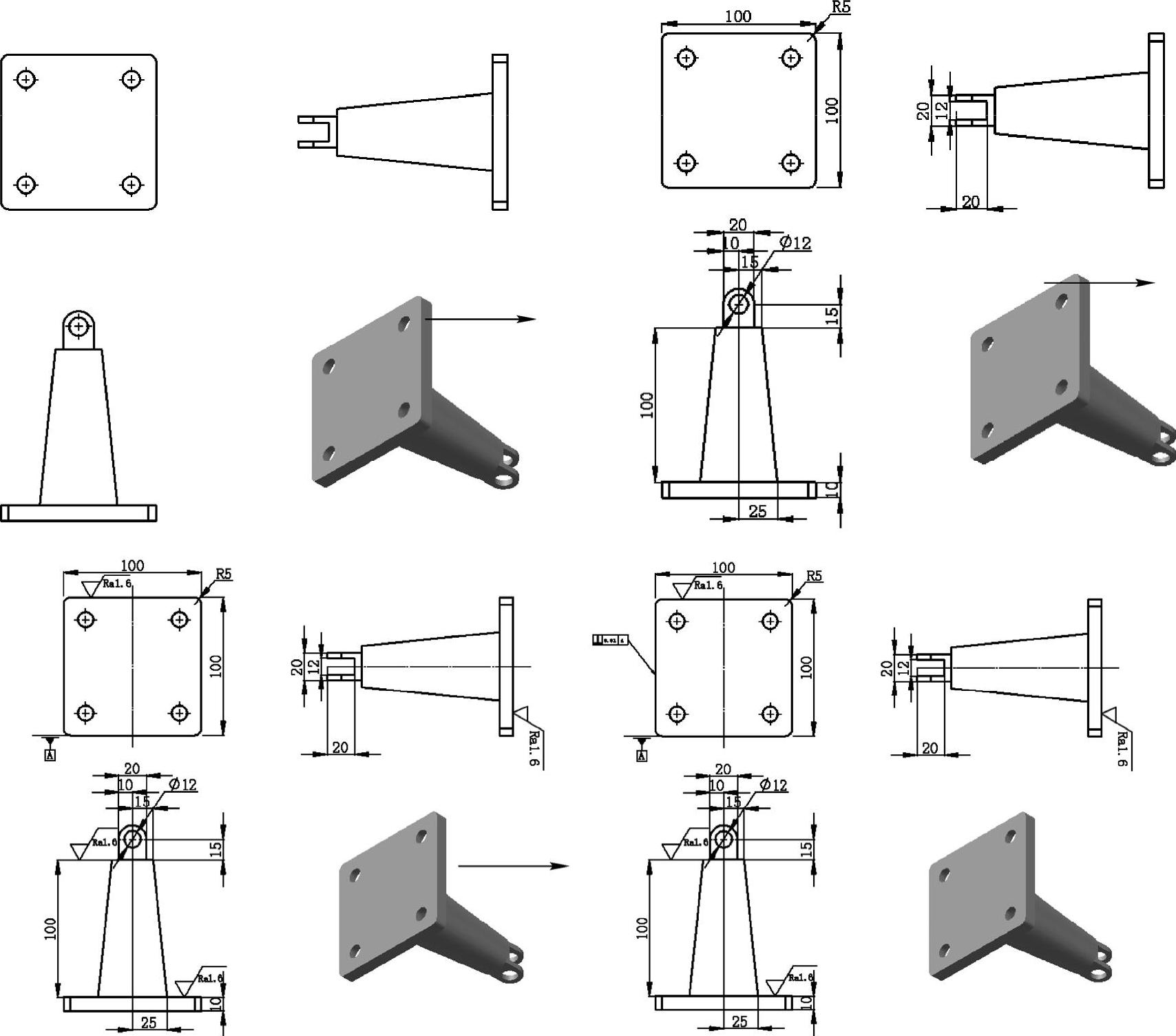

图6-51 基座尺寸标注及添加类型流程图

绘制步骤

978-7-111-57945-8-Chapter06-110.jpg进入SolidWorks 2017，选择菜单栏中的“文件”→“新建”命令或单击“快速访问”工具栏中的“新建”按钮978-7-111-57945-8-Chapter06-111.jpg，在弹出的“新建SOLIDWORKS文件”对话框中（见图6-52），选择“工程图”按钮，新建工程图文件。

978-7-111-57945-8-Chapter06-112.jpg此时在图形编辑窗口左侧，会出现图6-53所示“模型视图”属性管理器，单击“浏览”按钮978-7-111-57945-8-Chapter06-113.jpg，在弹出的“打开”对话框中选择需要转换成工程师视图的零件“基座”，单击“打开”按钮，在图形编辑窗口出现矩形框，如图6-54所示，打开左侧“模型视图”属性管理器中“方向”选项组，选择视图方向为“前视”，如图6-55所示，利用鼠标拖动矩形框沿灰色虚线依次在不同位置放置视图，放置过程如图6-56所示。

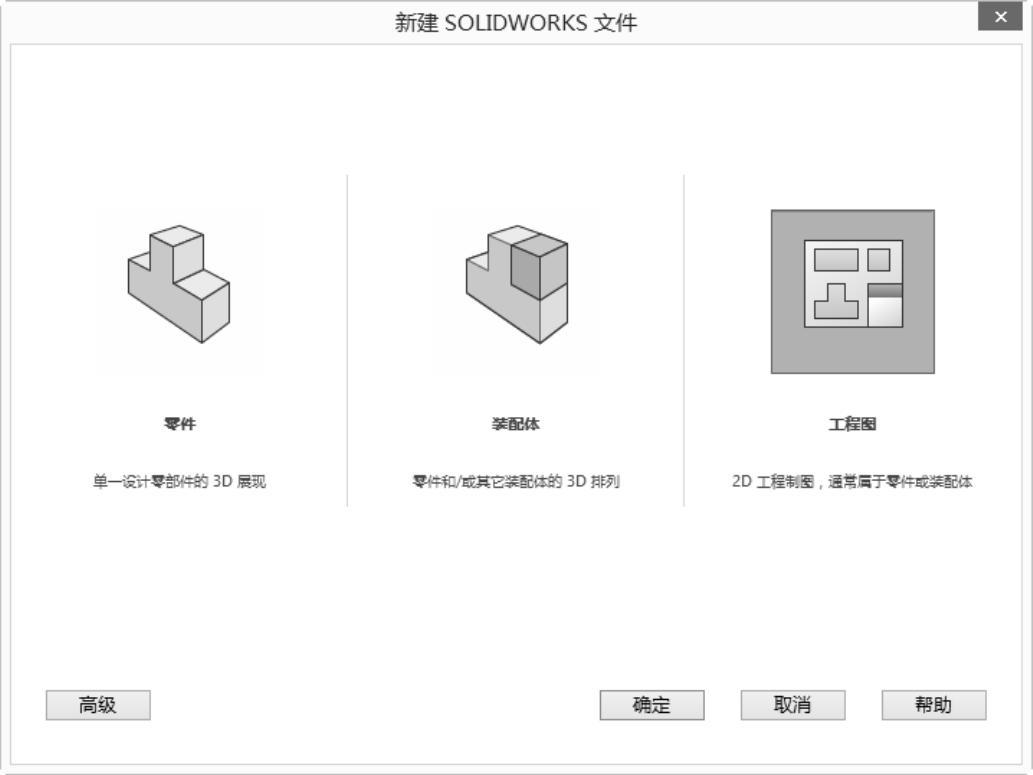

图6-52 “新建SOLIDWORKS文件”对话框


图6-53 “模型视图”属性管理器1


图6-54 矩形图框


图6-55 “模型视图”属性管理器2

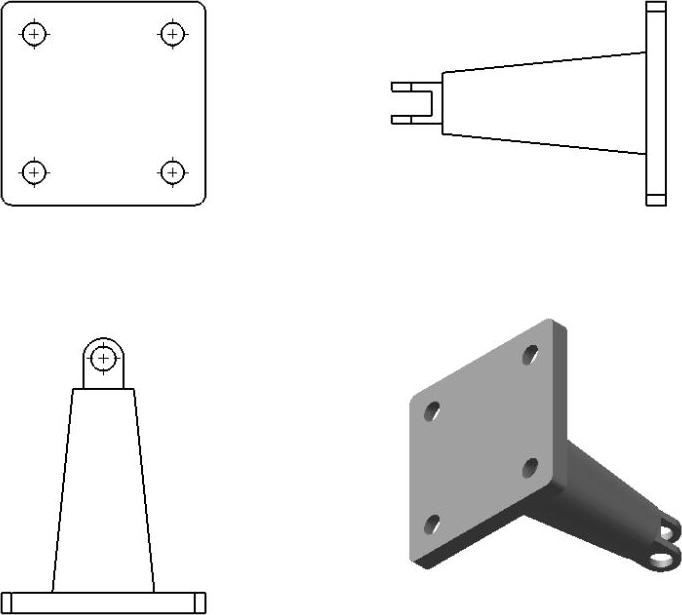

图6-56 放置视图模型

978-7-111-57945-8-Chapter06-119.jpg单击图形窗口中的右下角视图4，此时会出现“模型视图”属性管理器中设置相关参数：在“显示样式”面板中单击“带边线上色”按钮978-7-111-57945-8-Chapter06-120.jpg，工程图结果如图6-57所示。

978-7-111-57945-8-Chapter06-121.jpg选择菜单栏中的“插入”→“模型项目”命令，或者单击“注解”操控面板中的“模型项目”按钮978-7-111-57945-8-Chapter06-122.jpg，会出现“模型项目”属性管理器，在属性管理器中设置各参数如图6-58所示，单击属性管理器中的“确定”按钮978-7-111-57945-8-Chapter06-123.jpg，这时会在视图中自动显示尺寸，如图6-59所示。


图6-57 视图模型


图6-58 “模型项目”属性管理器3

978-7-111-57945-8-Chapter06-126.jpg在视图中单击选取要调整的尺寸，在绘图窗口左侧显示“尺寸”属性管理器，单击“其他”选项卡，如图6-60所示，取消“使用文档字体”复选框的勾选，单击“字体”按钮，弹出“选择字体”对话框，修改“高度”→“单位”选项，值为“10mm”，如图6-61所示，单击“确定”按钮978-7-111-57945-8-Chapter06-127.jpg，完成尺寸显示设置，结果如图6-62所示。


图6-59 显示模型尺寸

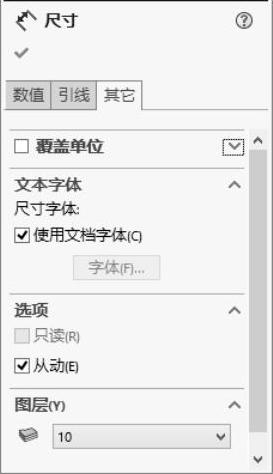

图6-60 “尺寸”属性管理器

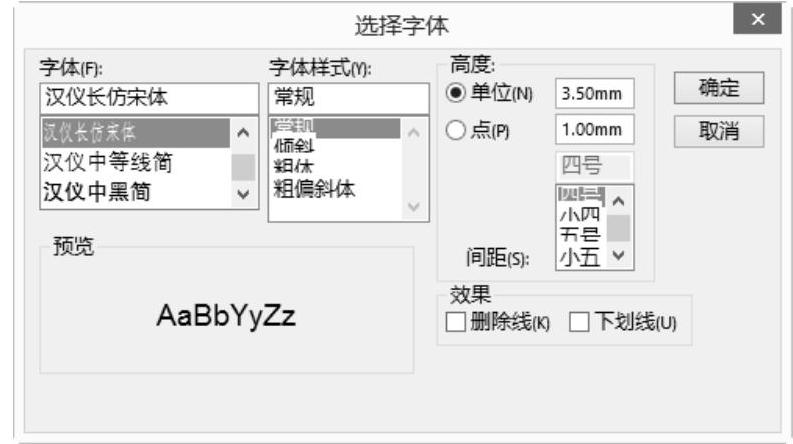

图6-61 “选择字体”属性管理器


图6-62 调整尺寸

注意：

由于系统设置不同，有时模型尺寸默认单位以实际尺寸大小差异过大，若出现0.01，0.001等精度数值时，可进行相应设置，步骤如下所示。

选择菜单栏中的“工具”→“选项”命令，弹出“文档属性-单位”对话框，切换到“文档属性”选项卡，选择“单位”选项，如图6-63所示，“文档属性-单位”在“单位系统”选项组中选择“MMGS（毫米、克、秒）”单选按钮，单击“确定”按钮，退出对话框。

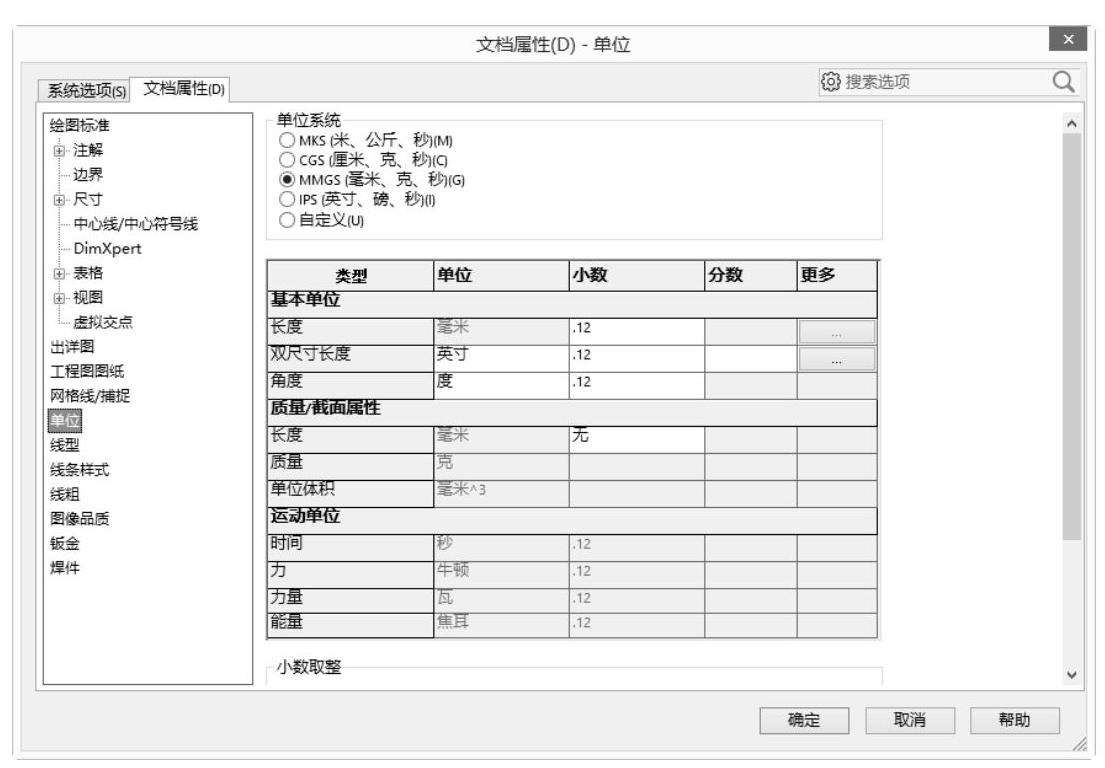

图6-63 “文档属性-单位”对话框

978-7-111-57945-8-Chapter06-133.jpg单击“草图绘制”操控板中的“中心线”按钮978-7-111-57945-8-Chapter06-134.jpg，在视图中绘制中心线，如图6-64所示。

978-7-111-57945-8-Chapter06-135.jpg单击“注解”操控板中的“表面粗糙度符号”按钮978-7-111-57945-8-Chapter06-136.jpg，会出现“表面粗糙度”属性管理器，在属性管理器中设置各参数，如图6-65所示。


图6-64 绘制中心线

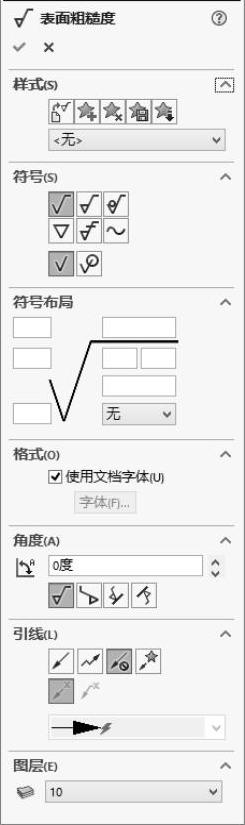

图6-65 “表面粗糙度”属性管理器

978-7-111-57945-8-Chapter06-139.jpg设置完成后，移动光标到需要标注表面粗糙度的位置，单击即可完成标注，单击属性管理器中的“确定”按钮978-7-111-57945-8-Chapter06-140.jpg，表面粗糙度即可标注完成。下表面的标注需要设置角度为90°，标注表面粗糙度效果如图6-66所示。

978-7-111-57945-8-Chapter06-141.jpg单击“注解”操控板中的“基准特征”按钮978-7-111-57945-8-Chapter06-142.jpg，会出现“基准特征”属性管理器，在属性管理器中设置各参数如图6-67所示。


图6-66 标注表面粗糙度

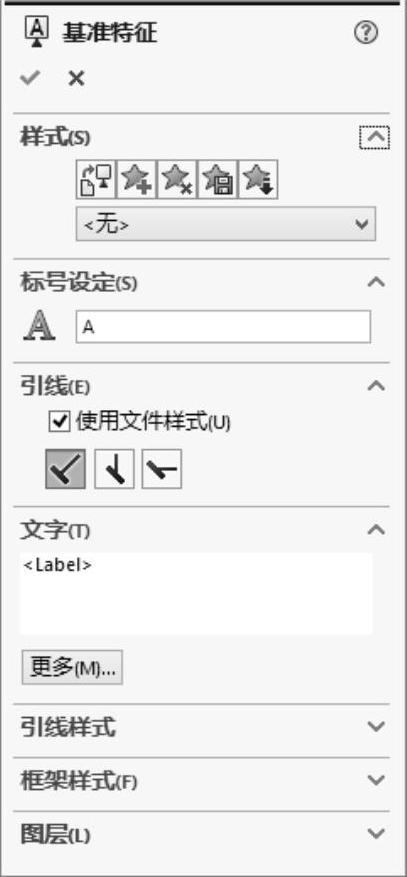

图6-67 “基准特征”属性管理器

978-7-111-57945-8-Chapter06-145.jpg设置完成后，移动光标到需要添加基准特征的位置单击，然后拖动鼠标到合适的位置再次单击即可完成标注，单击“确定”按钮978-7-111-57945-8-Chapter06-146.jpg即可在图中添加基准符号，如图6-68所示。


图6-68 添加基准符号

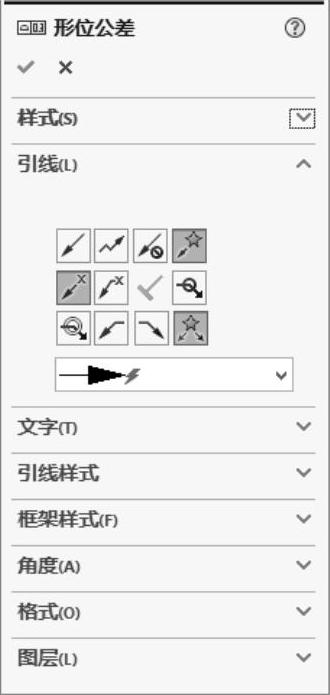

978-7-111-57945-8-Chapter06-148.jpg单击“注解”操控板中的“形位公差”按钮978-7-111-57945-8-Chapter06-149.jpg，会出现“形位公差”属性管理器及“属性”对话框，在属性管理器中设置各参数如图6-69所示，在“属性”对话框中设置各参数如图6-70所示。


图6-69 “形位公差”属性管理器

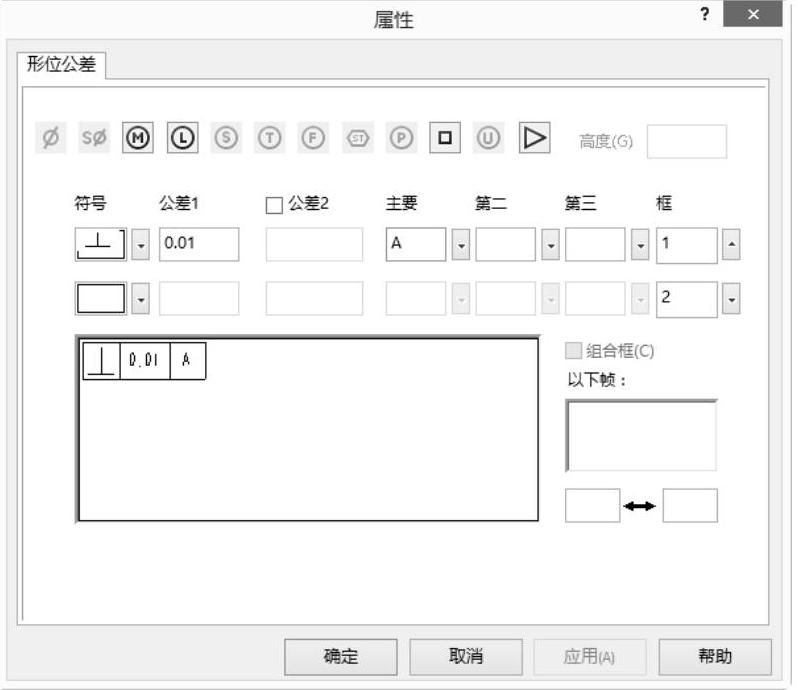

图6-70 “属性”对话框

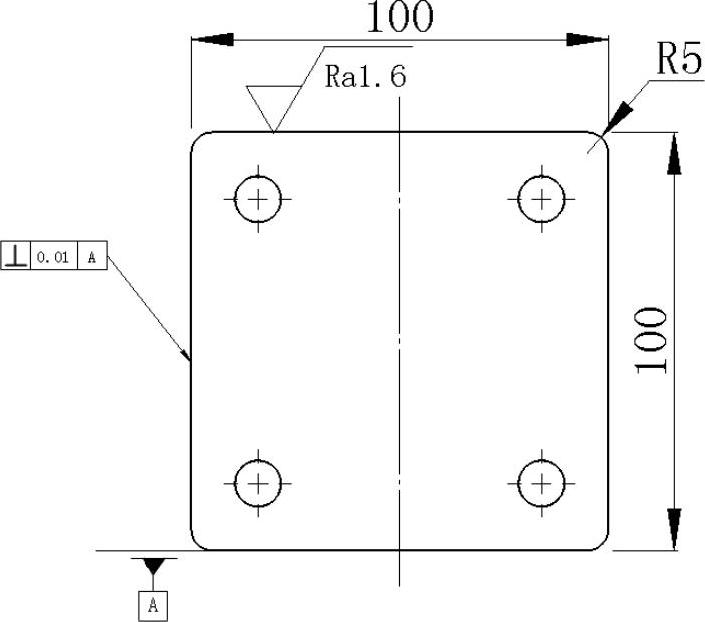

978-7-111-57945-8-Chapter06-152.jpg设置完成后，移动光标到需要添加形位公差的位置单击即可完成标注，单击“确定”按钮978-7-111-57945-8-Chapter06-153.jpg即可在图中添加形位公差符号，如图6-71所示。

978-7-111-57945-8-Chapter06-154.jpg选择视图中的所有尺寸，在“尺寸”属性管理器“引线”选项卡中的“尺寸界线/引线显示”属性管理器中实心箭头，如图6-72所示，单击“确定”按钮。最终可以得到图6-73所示的工程图。工程图的生成到此结束。


图6-71 添加形位公差


图6-72 “尺寸界线/引线显示”属性管理器

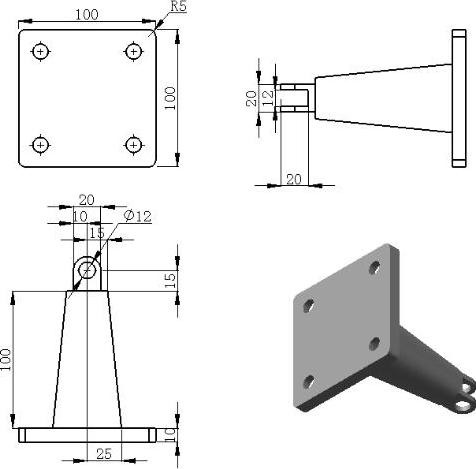

图6-73 工程图
