SolidWorks2017机械设计6.5.6实例
【摘要】：图6-25 “新建SOLIDWORKS文件”对话框此时在图形编辑窗口左侧，会出现图6-26所示“模型视图”属性管理器，单击“浏览”按钮，在弹出的“打开”对话框中选择需要转换成工程师视图的零件“基座”，单击“打开”按钮，在图形编辑窗口出现矩形框，如图6-27所示，打开左侧“模型视图”属性管理器中“方向”选项组，选择视图方向为“前视”，如图6-28所示，并在图纸中合适的位置放置视图，如图6-29所示。

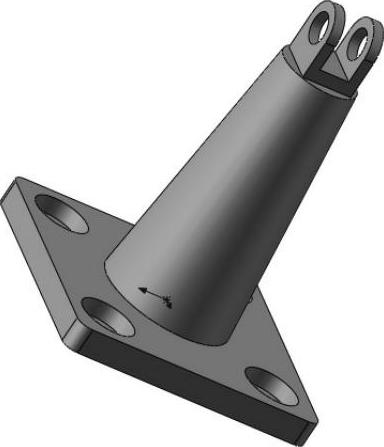

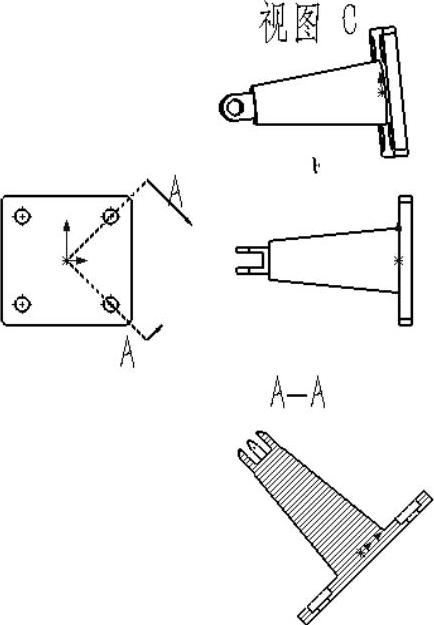

基座零件模型如图6-23所示。
图6-23 基座模型
实讲实训多媒体演示
请参见附赠网盘中的\\视频\第6章\基座模型视图.avi。
思路分析
本例将通过图6-23所示的基座模型，介绍零件图到工程图的转换，以及工程图视图的创建，熟悉绘制工程图的步骤与方法，流程图如图6-24所示。

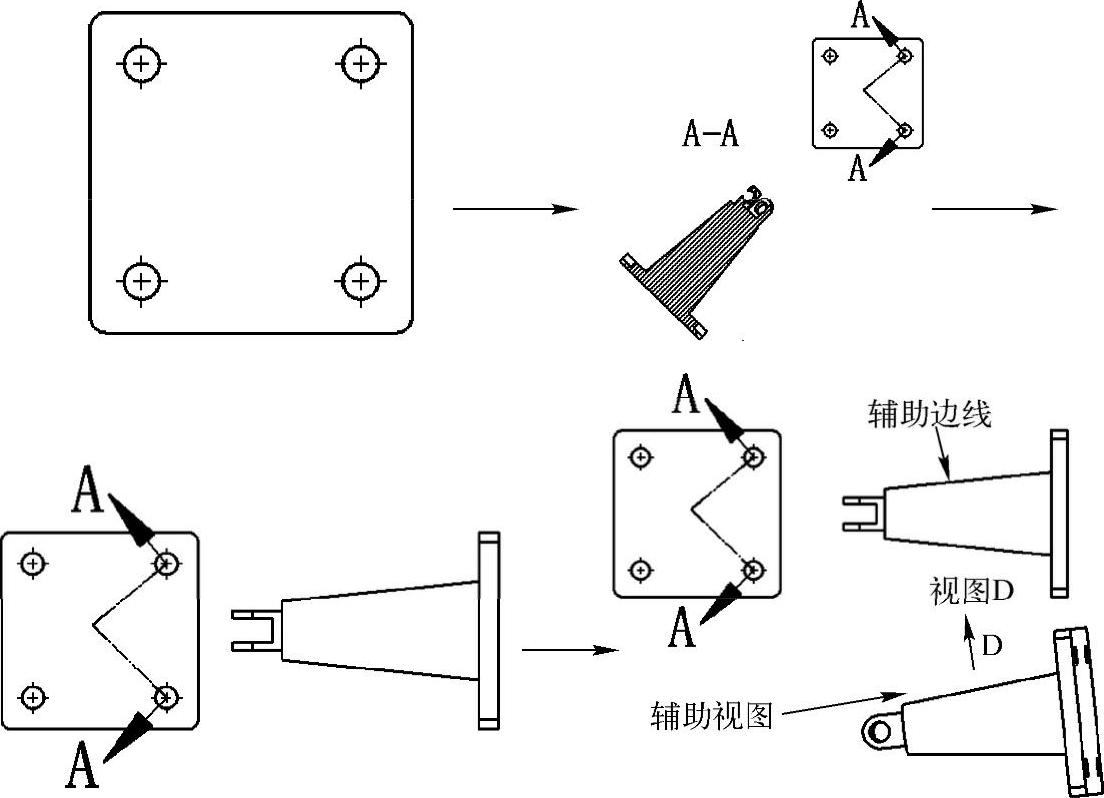

图6-24 基座模型绘制流程图
绘制步骤
进入SolidWorks 2017，选择菜单栏中的“文件”→“新建”命令或单击“快速访问”工具栏中的“新建”按钮
，在弹出的“新建SOLIDWORKS文件”对话框中（见图6-25），选择“工程图”按钮，新建工程图文件。

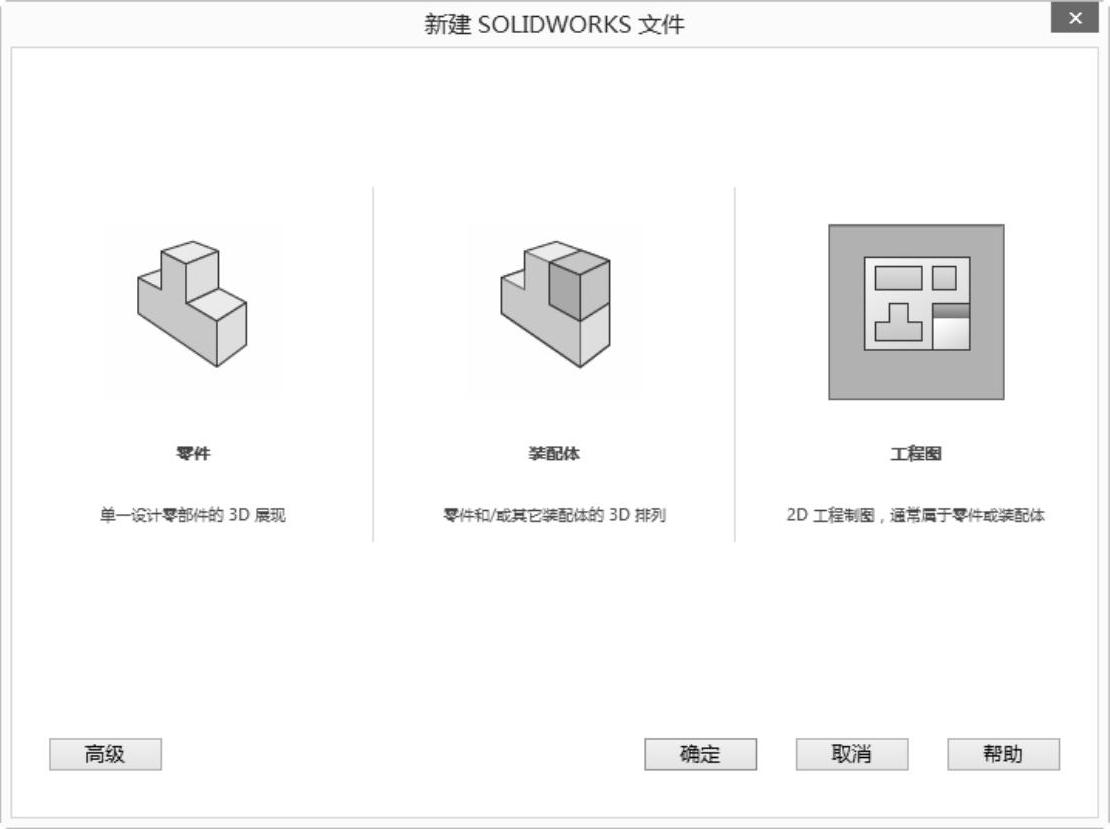

图6-25 “新建SOLIDWORKS文件”对话框
此时在图形编辑窗口左侧，会出现图6-26所示“模型视图”属性管理器，单击“浏览”按钮
，在弹出的“打开”对话框中选择需要转换成工程师视图的零件“基座”，单击“打开”按钮，在图形编辑窗口出现矩形框，如图6-27所示，打开左侧“模型视图”属性管理器中“方向”选项组，选择视图方向为“前视”，如图6-28所示，并在图纸中合适的位置放置视图，如图6-29所示。

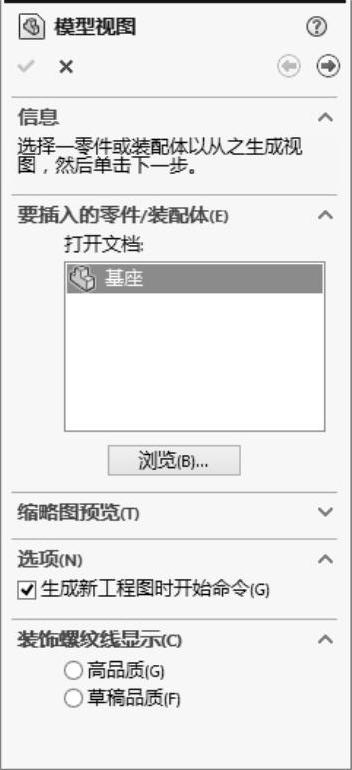

图6-26 “模型视图”属性管理器

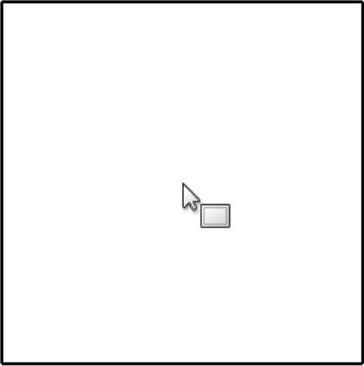

图6-27 矩形图框(www.chuimin.cn)

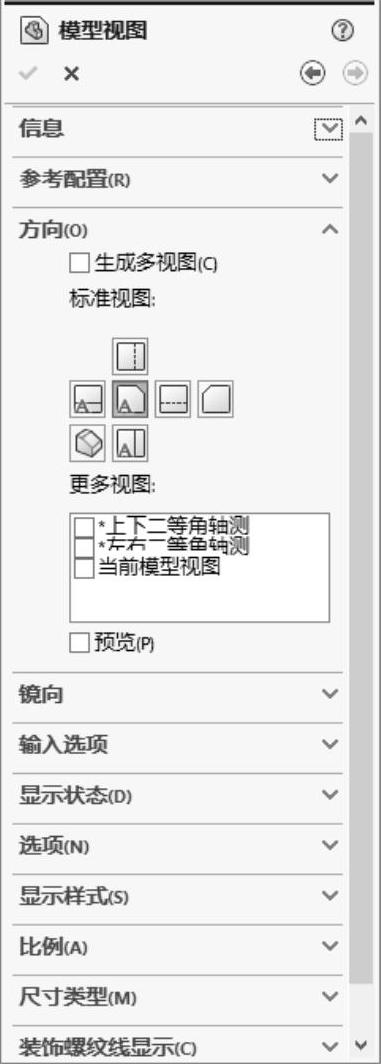

图6-28 “模型视图”属性管理器

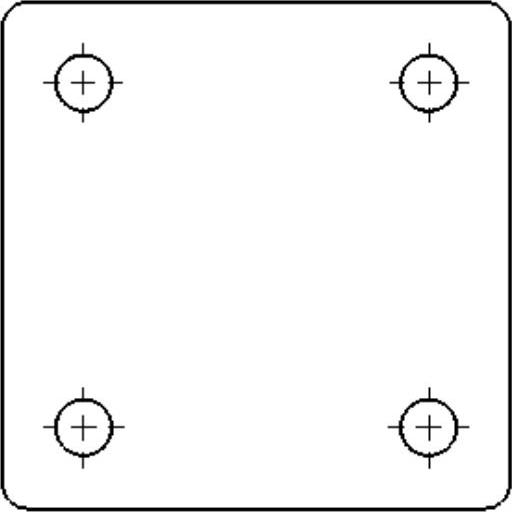

图6-29 视图模型
选择菜单栏中的“插入”→“工程图视图”→“剖面视图”命令，或者单击“工程图”控制面板中的“剖面视图”按钮
，会出现“剖面视图辅助”属性管理器，如图6-30所示，单击“对齐”按钮，同时在视图中确定剖切线位置，并向外拖动放置生成的剖视图。最后在属性管理器中设置各参数，在“标号”图标
右侧文本框中输入剖面号“A”，取消“文档字体”复选框的勾选，单击“字体”按钮
，弹出“选择字体”对话框，设置“高度”值，如图6-31所示，单击属性管理器中的“确定”按钮
，这时会在视图中显示剖面图，如图6-32所示。
依次在“工程图”操控板中单击“投影视图”和“辅助视图”按钮，在绘图区放置对应视图，得到的结果如图6-33和图6-34所示。

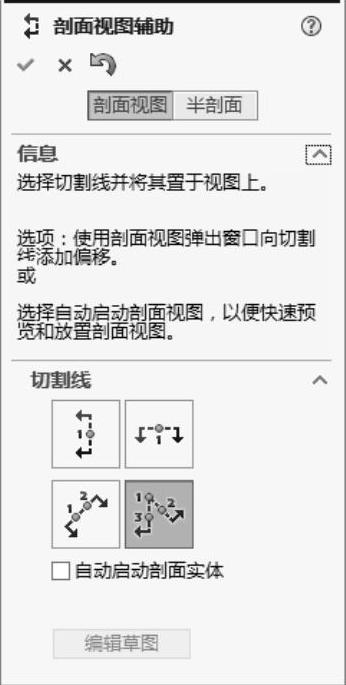

图6-30 “剖面视图辅助”属性管理器

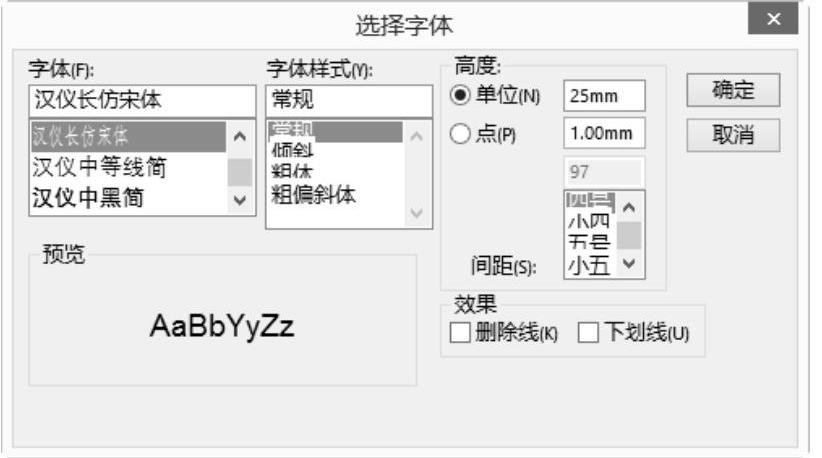

图6-31 “选择字体”对话框

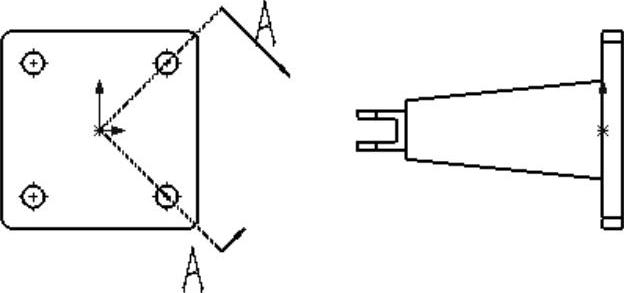

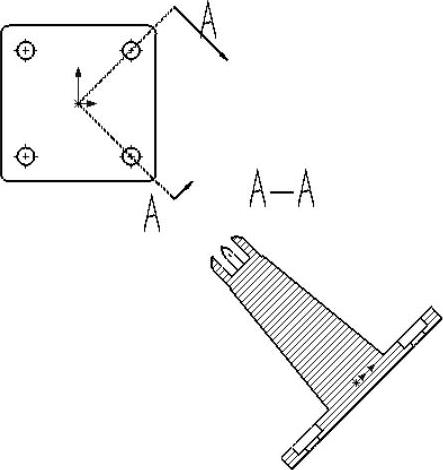

图6-32 创建旋转剖视图
图6-33 投影视图
图6-34 辅助视图
