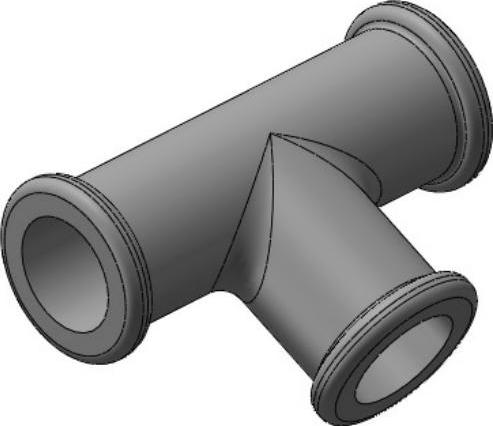

本例创建的三通管如图4-162所示。

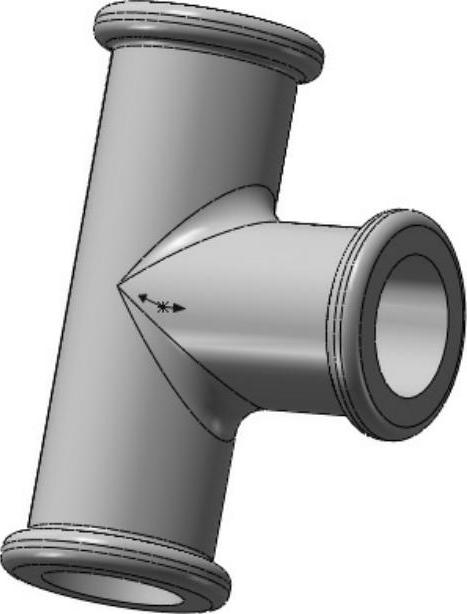

图4-162 三通管

实讲实训多媒体演示

请参见附赠网盘中的\\视频\第4章\三通管.avi。

思路分析

三通管常用于管线的连接处，它将水平方向和垂直方向的管线连通成一条管路。本例利用拉伸工具的薄壁特征和圆角特征进行零件建模，最终生成三通管零件模型，流程图如图4-163所示。

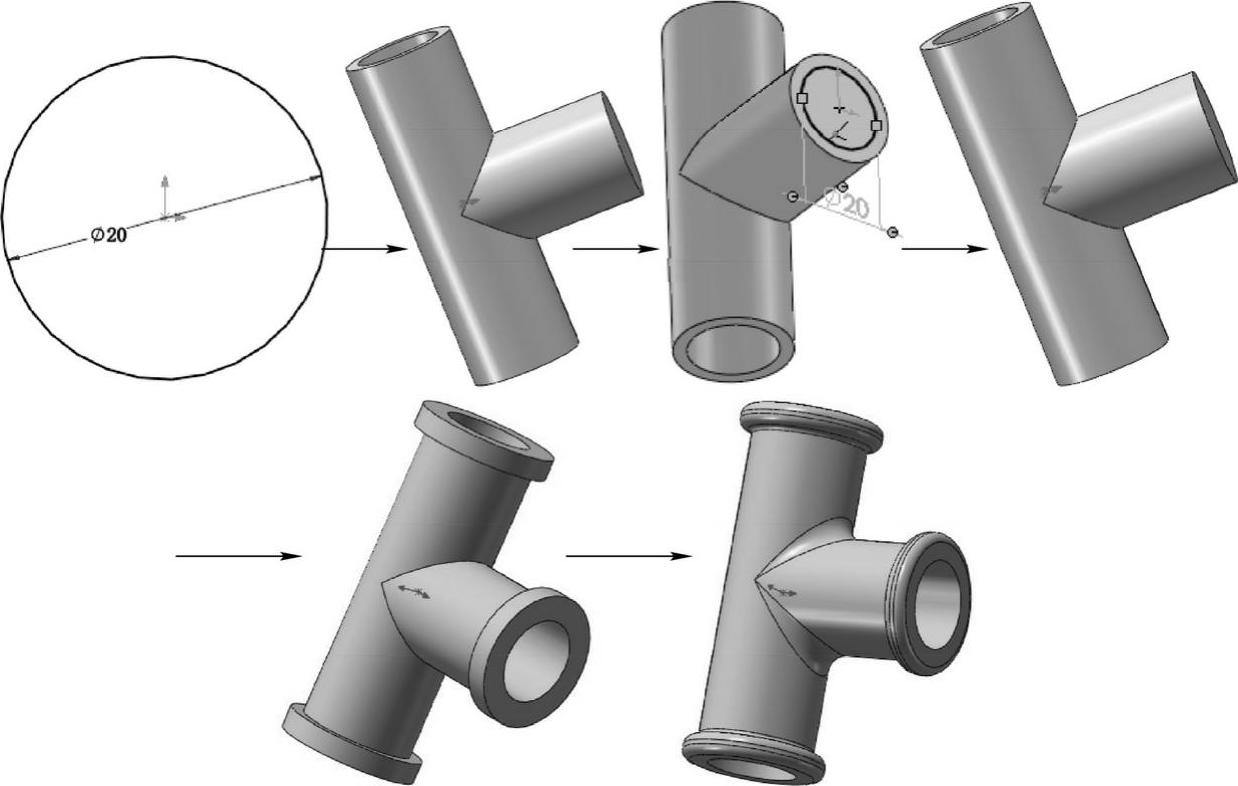

图4-163 绘制三通管流程图

创建步骤

978-7-111-57945-8-Chapter04-532.jpg创建三通管主体部分

978-7-111-57945-8-Chapter04-533.jpg新建文件。启动SolidWorks 2017，选择菜单栏中的“文件”→“新建”命令，或单击“快速访问”工具栏中的“新建”按钮978-7-111-57945-8-Chapter04-534.jpg，在弹出的“新建SolidWorks文件”对话框中，先单击“零件”按钮978-7-111-57945-8-Chapter04-535.jpg，再单击“确定”按钮，新建一个零件文件。

978-7-111-57945-8-Chapter04-536.jpg新建草图。在“FeatureManager设计树”中选择“上视基准面”作为草图绘制基准面，单击“草图”控制面板中的“草图绘制”按钮978-7-111-57945-8-Chapter04-537.jpg，新建一张草图。

978-7-111-57945-8-Chapter04-538.jpg绘制圆。单击“草图”控制面板中的“圆”按钮978-7-111-57945-8-Chapter04-539.jpg，以原点为圆心绘制一个直径为20mm的圆作为拉伸轮廓草图，如图4-164所示。

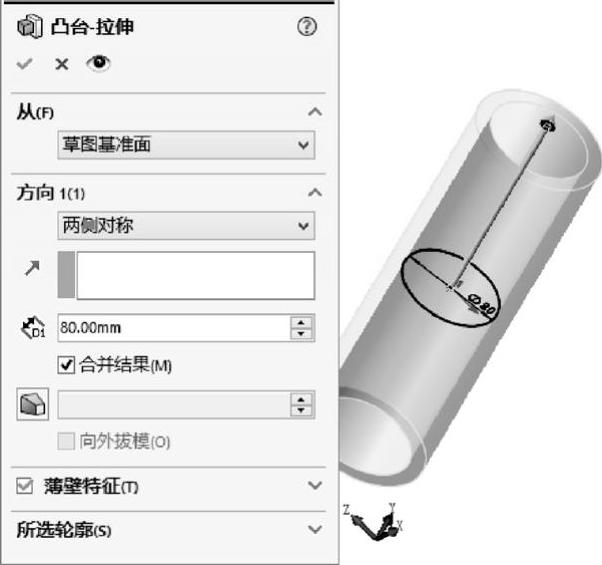

978-7-111-57945-8-Chapter04-540.jpg拉伸实体1。单击“特征”控制面板中的“拉伸凸台/基体”按钮978-7-111-57945-8-Chapter04-541.jpg，或选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，在弹出的“凸台-拉伸”属性管理器中设置拉伸终止条件为“两侧对称”，在“深度”文本框978-7-111-57945-8-Chapter04-542.jpg中输入80.00mm，并勾选“薄壁特征”复选框，设定薄壁类型为“单向”、薄壁的厚度为3mm，如图4-165所示，单击“确定”按钮978-7-111-57945-8-Chapter04-543.jpg，生成薄壁特征。

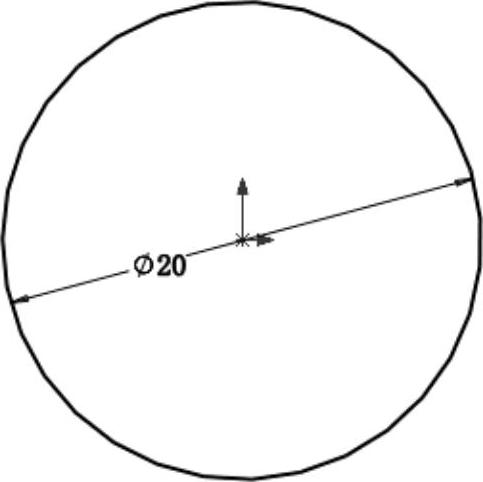

图4-164 绘制圆


图4-165 拉伸实体1

978-7-111-57945-8-Chapter04-546.jpg创建基准面。在“FeatureManager设计树”中选择“右视基准面”作为草图绘制基准面，选择菜单栏中的“插入”→“参考几何体”→“基准面”命令，或单击“参考几何体”下拉列表中的“基准面”按钮978-7-111-57945-8-Chapter04-547.jpg，在“基准面”属性管理器的“偏移距离”文本框978-7-111-57945-8-Chapter04-548.jpg中输入40.00mm，如图4-166所示。单击“确定”按钮978-7-111-57945-8-Chapter04-549.jpg，生成基准面1。

978-7-111-57945-8-Chapter04-550.jpg新建草图。选择基准面1，单击“草图”控制面板中的“草图绘制”按钮978-7-111-57945-8-Chapter04-551.jpg，在基准面1上新建一张草图。单击“前导视图”工具栏中的“正视于”按钮978-7-111-57945-8-Chapter04-552.jpg，正视于基准面1。

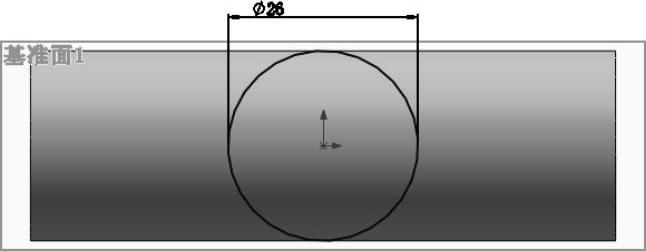

978-7-111-57945-8-Chapter04-553.jpg绘制凸台轮廓。单击“草图”控制面板中的“圆”按钮978-7-111-57945-8-Chapter04-554.jpg，以原点为圆心，绘制一个直径为26mm的圆作为凸台轮廓，如图4-167所示。

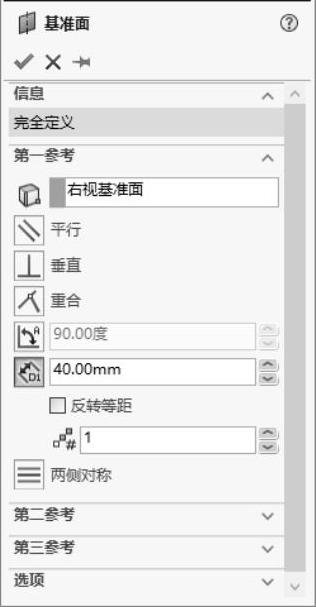

图4-166 创建基准面


图4-167 绘制凸台轮廓

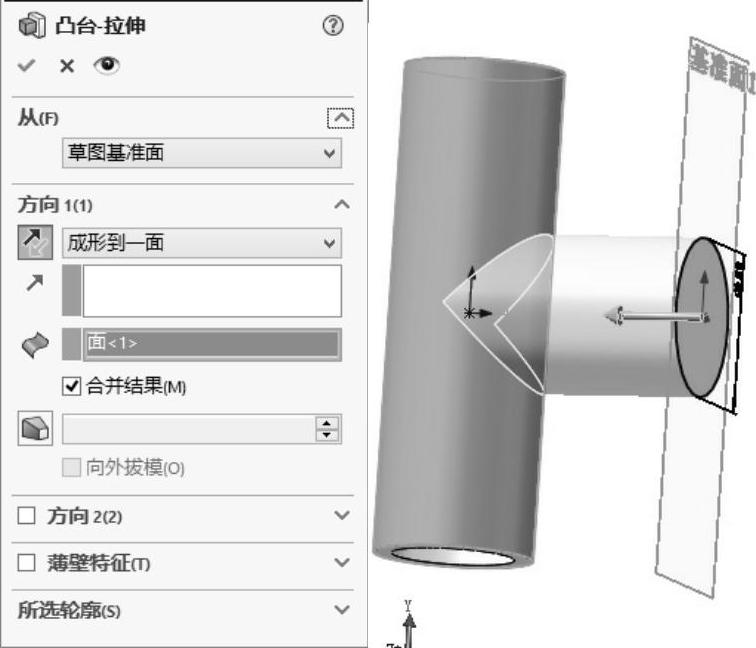

978-7-111-57945-8-Chapter04-557.jpg拉伸实体2。单击“特征”控制面板中的“拉伸凸台/基体”按钮978-7-111-57945-8-Chapter04-558.jpg，在弹出的“凸台-拉伸”属性管理器中设置拉伸终止条件为“成形到一面”，如图4-168所示。单击“确定”按钮978-7-111-57945-8-Chapter04-559.jpg，生成凸台拉伸特征。

978-7-111-57945-8-Chapter04-560.jpg设置视图方向。单击“前导视图”工具栏中的“等轴测”按钮978-7-111-57945-8-Chapter04-561.jpg，以等轴测视图观看模型。

978-7-111-57945-8-Chapter04-562.jpg隐藏基准面。选择菜单栏中的“视图”→“隐藏/显示（H）”→“基准面”命令，将基准面1隐藏起来。在“FeatureManager设计树”中选择基准面1并右击，在弹出的快捷菜单中单击“隐藏”按钮978-7-111-57945-8-Chapter04-563.jpg，将基准面1隐藏，此时的模型如图4-169所示。


图4-168 拉伸实体2

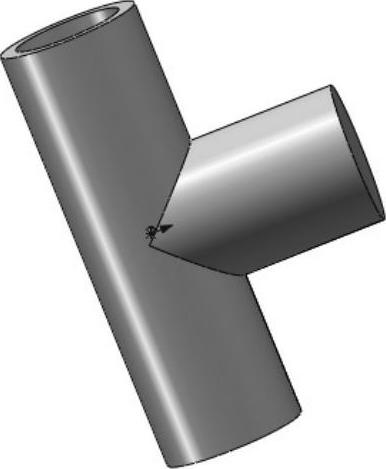

图4-169 隐藏基准面

978-7-111-57945-8-Chapter04-566.jpg新建草图。选择生成的凸台面，单击“草图”控制面板中的“草图绘制”按钮978-7-111-57945-8-Chapter04-567.jpg，在其上新建一张草图。

978-7-111-57945-8-Chapter04-568.jpg绘制拉伸切除轮廓。单击“草图”控制面板中的“圆”按钮978-7-111-57945-8-Chapter04-569.jpg，以原点为圆心，绘制一个直径为20mm的圆作为拉伸切除的轮廓，如图4-170所示。

978-7-111-57945-8-Chapter04-570.jpg切除实体。单击“特征”控制面板中的“拉伸切除”按钮978-7-111-57945-8-Chapter04-571.jpg，在弹出的“切除-拉伸”属性管理器中设置切除的终止条件为“给定深度”，设置切除深度为40.00mm，单击“确定”按钮978-7-111-57945-8-Chapter04-572.jpg，生成切除特征，如图4-171所示。

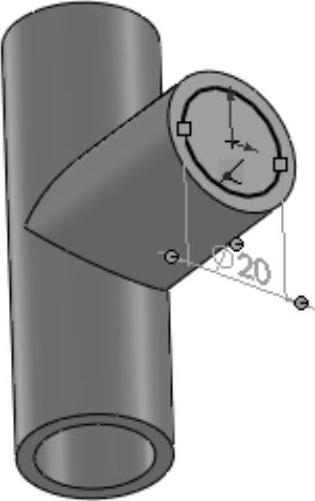

图4-170 绘制拉伸切除轮廓


图4-171 切除实体

978-7-111-57945-8-Chapter04-575.jpg创建接头

978-7-111-57945-8-Chapter04-576.jpg新建草图。选择基体特征的顶面，单击“草图”控制面板中的“草图绘制”按钮978-7-111-57945-8-Chapter04-577.jpg，在其上新建一张草图。

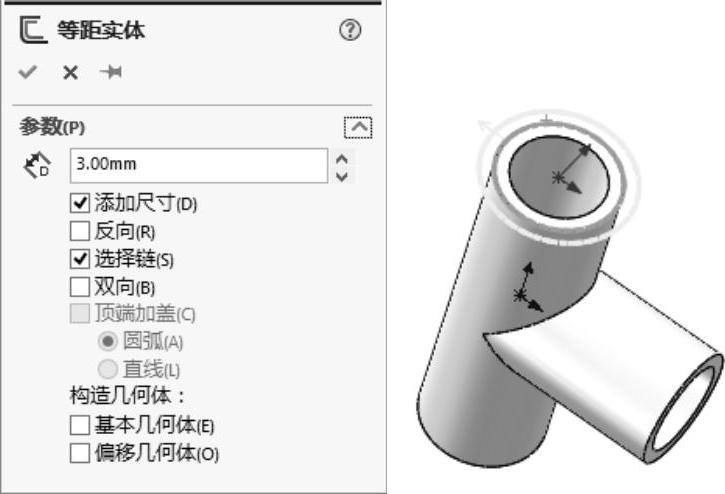

978-7-111-57945-8-Chapter04-578.jpg生成等距圆。选择圆环的外侧边缘，单击“草图”控制面板中的“等距实体”按钮978-7-111-57945-8-Chapter04-579.jpg，在“等距实体”属性管理器中设置等距距离为3.00mm，方向向外，单击“确定”按钮978-7-111-57945-8-Chapter04-580.jpg，生成等距圆，如图4-172所示。

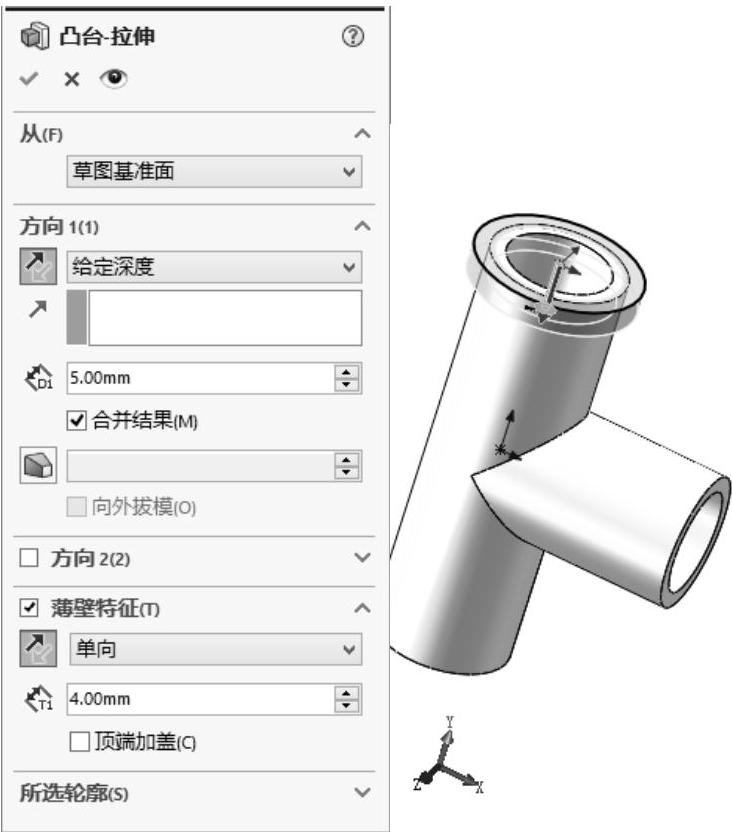

978-7-111-57945-8-Chapter04-581.jpg拉伸生成薄壁特征。单击“特征”控制面板中的“拉伸凸台/基体”按钮978-7-111-57945-8-Chapter04-582.jpg，在弹出的“拉伸-薄壁”属性管理器中设定拉伸的终止条件为“给定深度”，拉伸深度为5.00mm，方向向下，勾选“薄壁特征”复选框，并设置薄壁厚度为4.00mm，薄壁的拉伸方向向内，如图4-173所示。单击“确定”按钮978-7-111-57945-8-Chapter04-583.jpg，生成薄壁拉伸特征。

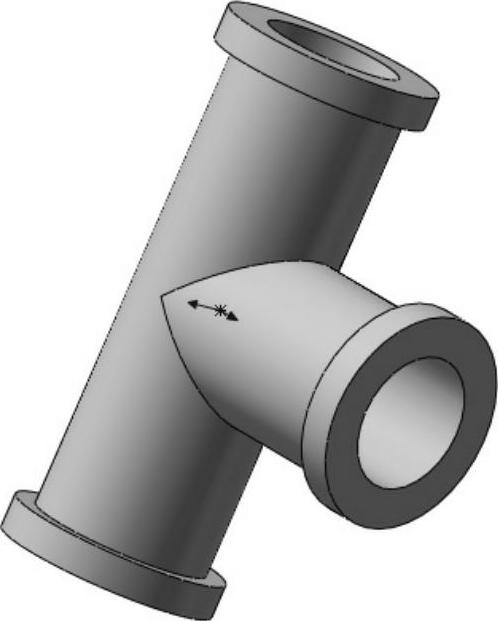

978-7-111-57945-8-Chapter04-584.jpg生成另外两个端面上的薄壁特征。仿照上面的步骤，在模型的另外两个端面生成薄壁特征，特征参数与第一个薄壁特征相同，生成的模型如图4-174所示。

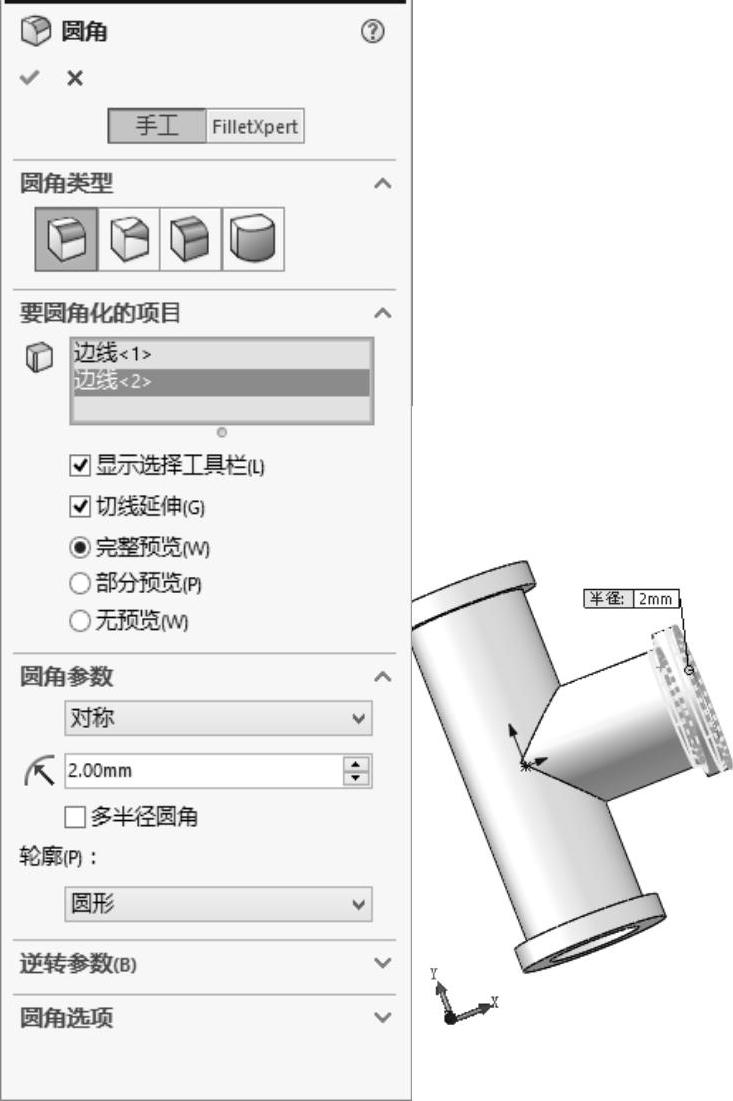

978-7-111-57945-8-Chapter04-585.jpg创建圆角。单击“特征”控制面板中的“圆角”按钮978-7-111-57945-8-Chapter04-586.jpg，在弹出的“圆角”属性管理器中设置圆角类型为“等半径”，在“半径”文本框978-7-111-57945-8-Chapter04-587.jpg中输入2.00mm，单击978-7-111-57945-8-Chapter04-588.jpg图标右侧的选项框，然后在绘图区选择一个端面拉伸薄壁特征的两条边线，如图4-175所示。单击“确定”按钮978-7-111-57945-8-Chapter04-589.jpg，生成等半径圆角特征。


图4-172 生成等距圆环


图4-173 拉伸生成薄壁特征


图4-174 生成另外两个端面上的薄壁特征

978-7-111-57945-8-Chapter04-593.jpg创建其他圆角特征。仿照步骤978-7-111-57945-8-Chapter04-594.jpg，在“半径”文本框978-7-111-57945-8-Chapter04-595.jpg中输入2.00mm，单击978-7-111-57945-8-Chapter04-596.jpg图标右侧的选项框，然后在绘图区选择其余边线，如图4-176所示。继续创建管接头圆角，圆角半径为5.00mm，如图4-177所示，圆角最终效果如图4-178所示。

978-7-111-57945-8-Chapter04-597.jpg单击“快速访问”工具栏中的“保存”按钮978-7-111-57945-8-Chapter04-598.jpg，将零件保存为“三通管.sldprt”。

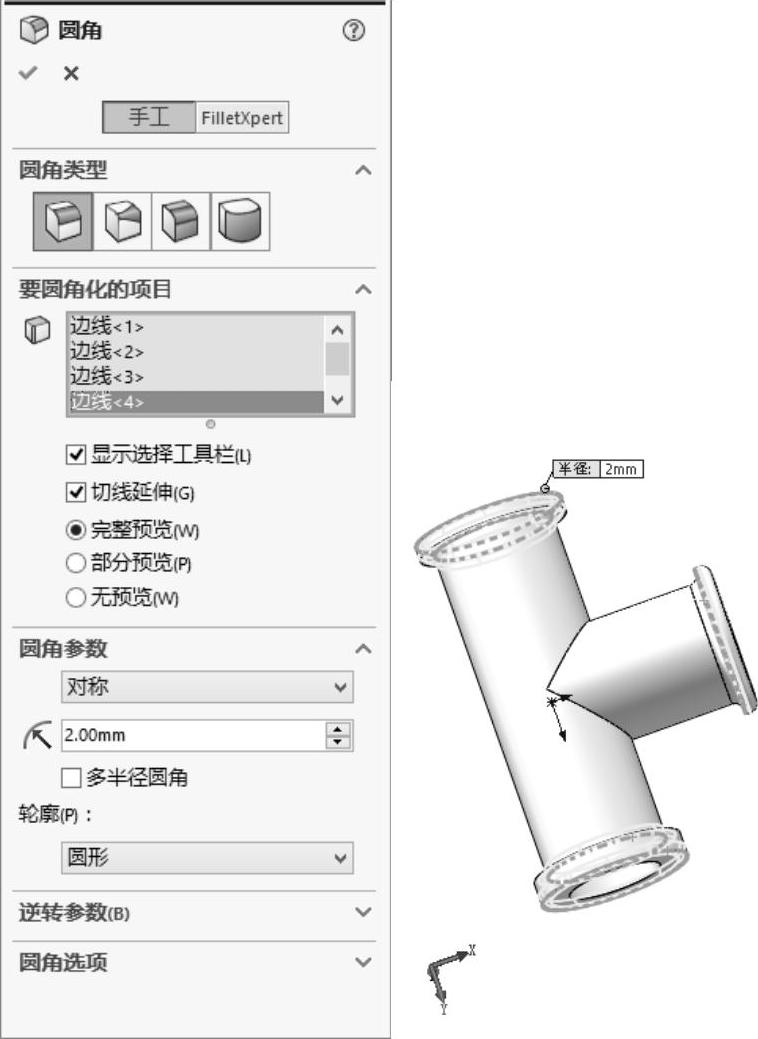

图4-175 创建圆角


图4-176 创建其他圆角特征


图4-177 选择圆角边


图4-178 最终结果
