SolidWorks2017连杆实例教程
【摘要】：本例绘制的连杆4，如图4-147所示。图4-147 连杆4实讲实训多媒体演示请参见附赠网盘中的\\视频\第4章\连杆4.avi。思路分析首先绘制连杆4的杆轮廓草图，然后拉伸成为杆主体轮廓，再绘制外形轮廓通过拉伸创建外形，最后将外形轮廓进行镜像完成连杆4的创建。图4-152 绘制并标注草图2图4-153 “凸台-拉伸”属性管理器图4-154 拉伸实体2镜像特征。

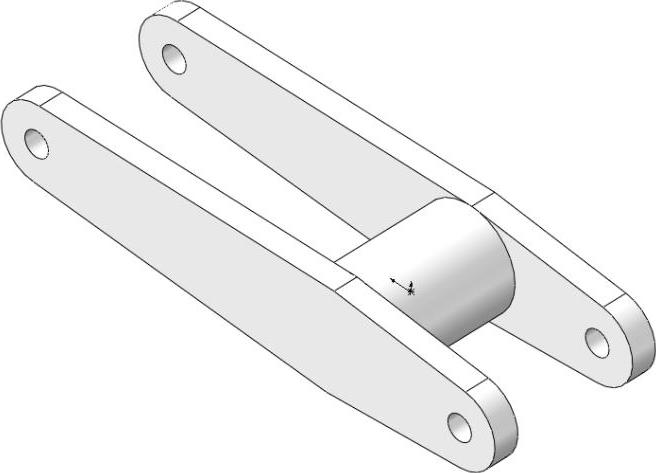

本例绘制的连杆4，如图4-147所示。

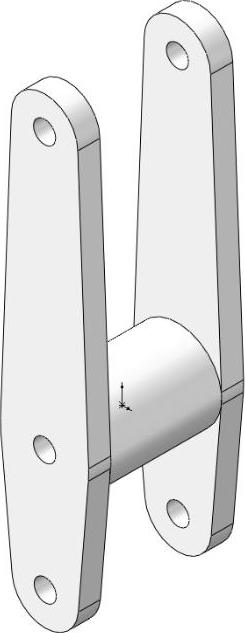

图4-147 连杆4
实讲实训多媒体演示
请参见附赠网盘中的\\视频\第4章\连杆4.avi。
思路分析
首先绘制连杆4的杆轮廓草图，然后拉伸成为杆主体轮廓，再绘制外形轮廓通过拉伸创建外形，最后将外形轮廓进行镜像完成连杆4的创建。绘制的流程图如图4-148所示。

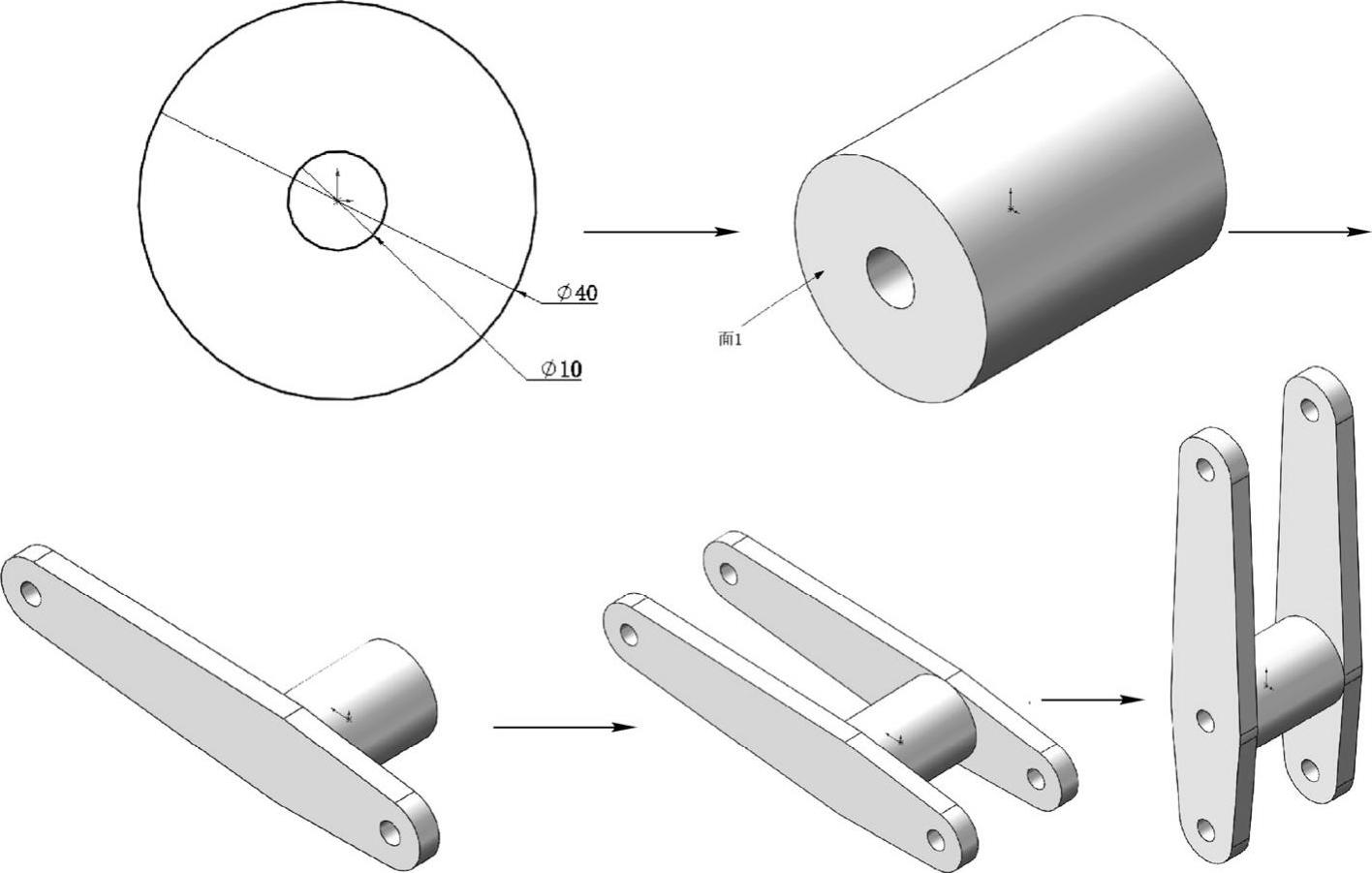

图4-148 绘制连杆4流程图
创建步骤
新建文件。启动SolidWorks 2017，选择菜单栏中的“文件”→“新建”命令，或者单击“快速访问”工具栏中的“新建”按钮
，在弹出的“新建SolidWorks文件”对话框中选择“零件”按钮
，然后单击“确定”按钮，创建一个新的零件文件。
绘制草图1。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”控制面板中的“圆”按钮
，绘制并标注草图，如图4-149所示。

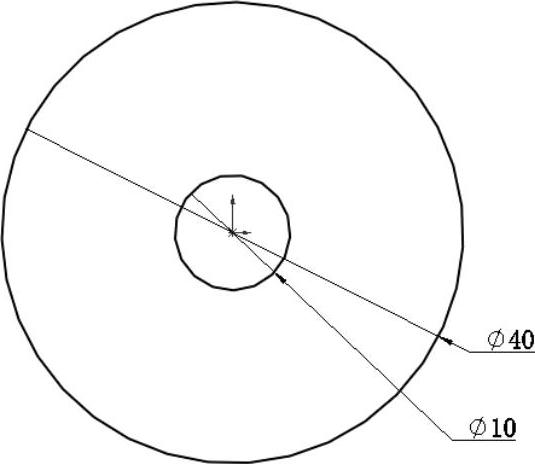

图4-149 绘制并标注草图1
拉伸实体1。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”控制面板中的“拉伸凸台/基体”按钮
，此时系统弹出图4-150所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为50.00mm，然后单击“确定”按钮
，结果如图4-151所示。

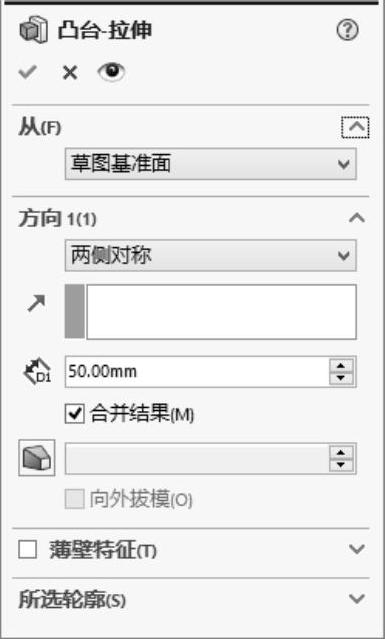

图4-150 “凸台-拉伸”属性管理器

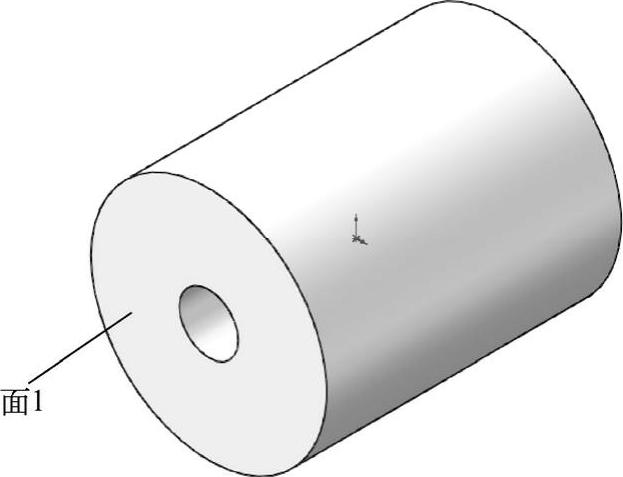

图4-151 拉伸实体1
绘制草图2。在视图中选择图4-151所示的面1作为绘制图形的基准面。单击“草图”控制面板中的“直线”按钮
，“圆”按钮
和“剪裁实体”按钮
，绘制并标注草图，如图4-152所示。
拉伸实体2。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”控制面板中的“拉伸凸台/基体”按钮
，此时系统弹出图4-153所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为10.00mm，然后单击“确定”按钮
，结果如图4-154所示。
图4-152 绘制并标注草图2(www.chuimin.cn)

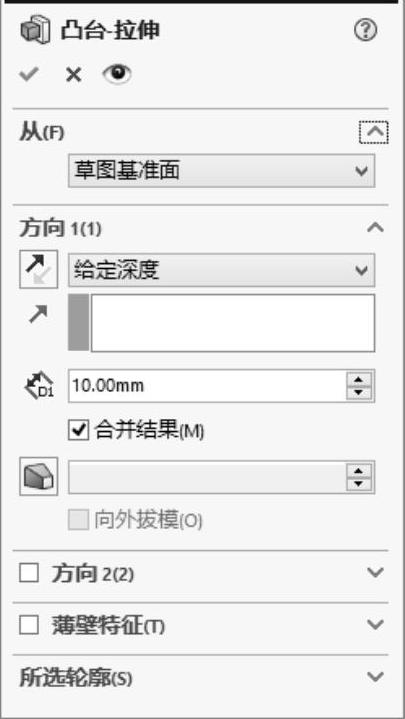

图4-153 “凸台-拉伸”属性管理器
图4-154 拉伸实体2
镜像特征。选择菜单栏中的“插入”→“阵列/镜像”→“镜像”命令，或者单击“特征”控制面板中的“镜像”按钮
，此时系统弹出图4-155所示的“镜像”属性管理器。选择“前视基准面”为镜像面，在视图中选择上步创建的拉伸特征为要镜像的特征，然后单击“确定”按钮
，结果如图4-156所示。
图4-155 “镜像”属性管理器
图4-156 镜像实体
圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”控制面板中的“圆角”按钮
，此时系统弹出图4-157所示的“圆角”属性管理器。在“半径”一栏中输入值40.00mm，然后用鼠标选取图4-157中的边线，单击属性管理器中的“确定”按钮
，结果如图4-158所示。
图4-157 “圆角”属性管理器

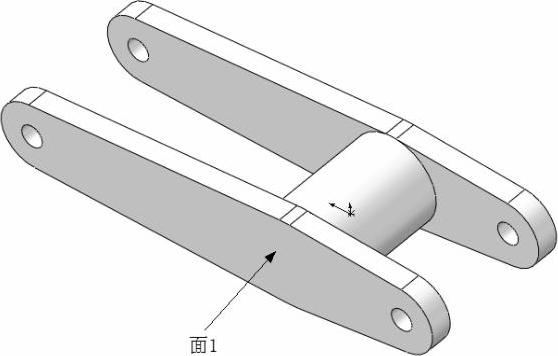

图4-158 选择圆角边
绘制草图。在视图中选择图4-158所示的面1作为绘制图形的基准面。单击“草图”控制面板中的“圆”按钮
，绘制并标注草图，如图4-159所示。
切除拉伸实体。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”控制面板中的“切除拉伸”按钮
，此时系统弹出图4-160所示的“切除-拉伸”属性管理器。设置方向1的终止条件为“完全贯穿”，然后单击属性管理器中的“确定”按钮
，结果如图4-161所示。

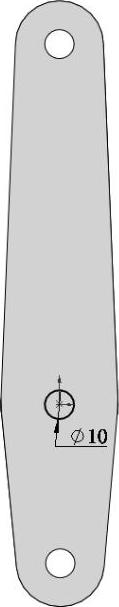

图4-159 绘制并标注草图3

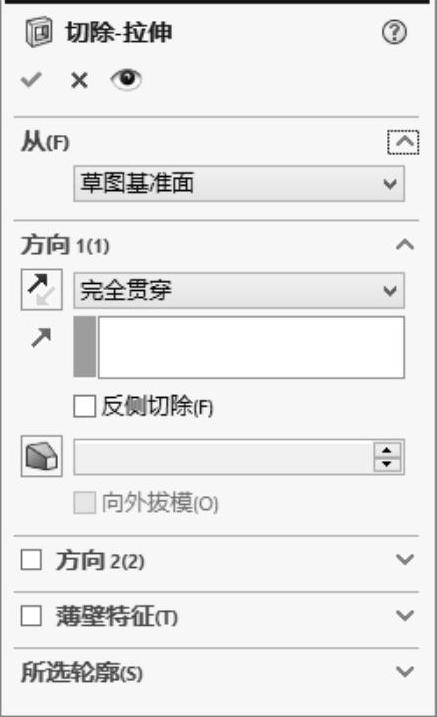

图4-160 “切除-拉伸”属性管理器
图4-161 切除拉伸实体
