本例绘制的基座如图4-82所示。

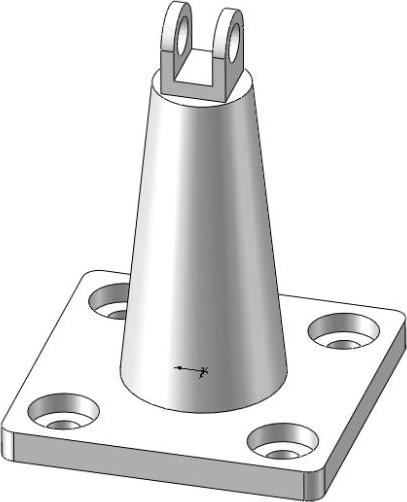

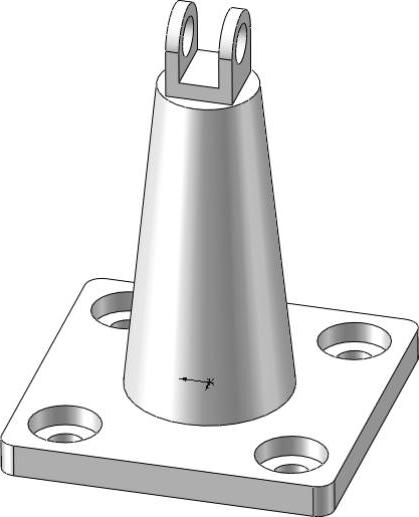

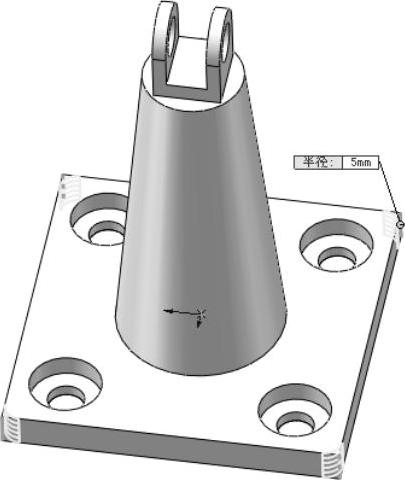

图4-82 基座

实讲实训多媒体演示

请参见附赠网盘中的\\视频\第4章\基座.avi。

思路分析

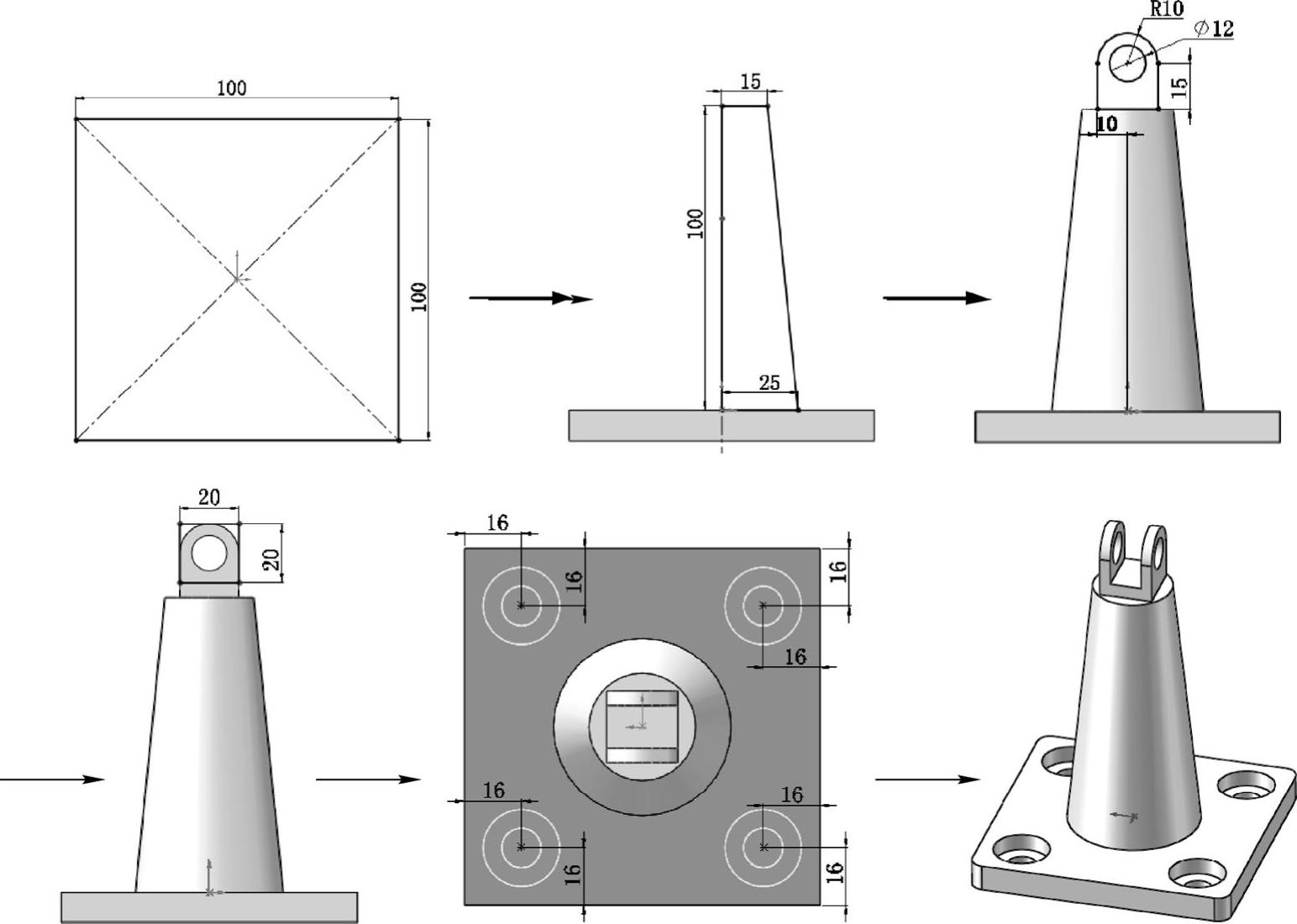

首先绘制基座的底座外形轮廓草图，然后拉伸创建底座，再绘制草图旋转成为主体轮廓，最后创建沉头孔。绘制的流程图如图4-83所示。

图4-83 绘制基座流程图

创建步骤

新建文件。启动SolidWorks 2017，选择菜单栏中的“文件”→“新建”命令，或者单击“快速访问”工具栏中的“新建”按钮，在弹出的“新建SolidWorks文件”对话框中选择“零件”按钮，然后单击“确定”按钮，创建一个新的零件文件。

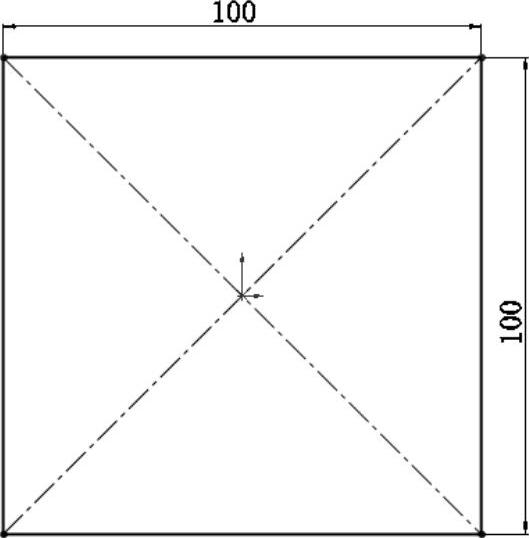

绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”控制面板中的“中心矩形”按钮，在坐标原点绘制边长为100的正方形，标注尺寸后结果如图4-84所示。

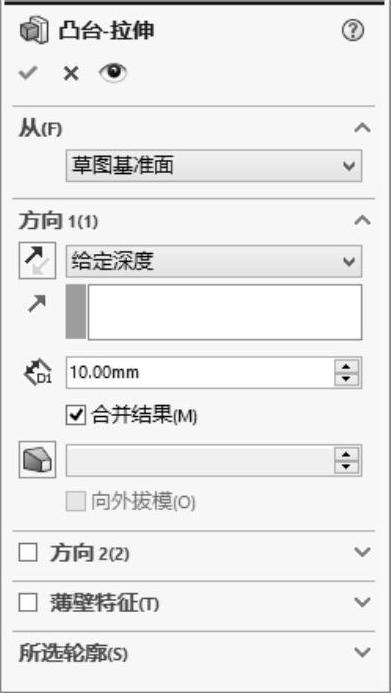

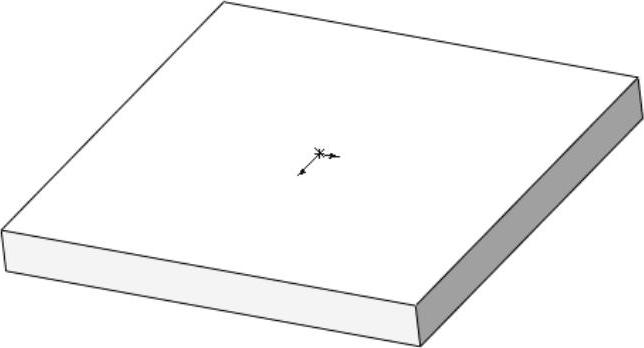

拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”控制面板中的“拉伸凸台/基体”按钮，此时系统弹出图4-85所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为10.00mm，然后单击“确定”按钮。结果如图4-86所示。

图4-84 绘制草图

图4-85 “凸台-拉伸”属性管理器1

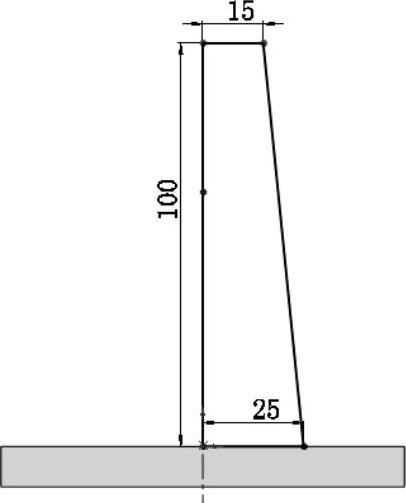

绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”控制面板中的“中心线”按钮和“直线”按钮，绘制图4-87所示的草图并标注尺寸。

图4-86 拉伸后的图形

图4-87 绘制草图并标注尺寸1

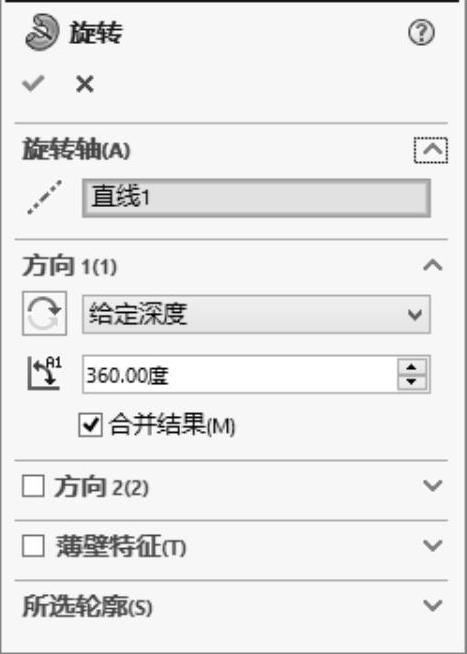

旋转实体。选择菜单栏中的“插入”→“凸台/基体”→“旋转”命令，或者单击“特征”控制面板中的“旋转凸台/基体”按钮，此时系统弹出图4-88所示的“旋转”属性管理器。采用默认设置，然后单击“确定”按钮，结果如图4-89所示。

图4-88 “旋转”属性管理器

图4-89 绘制结果

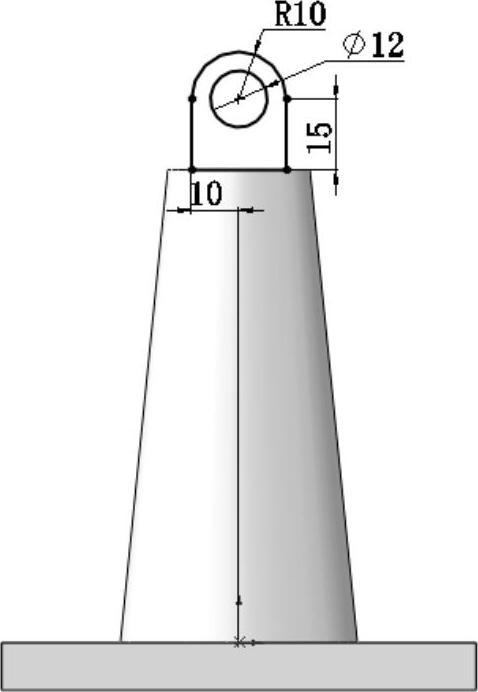

绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”控制面板中的“直线”按钮、“圆”按钮和“剪裁实体”按钮，绘制图4-90所示的草图并标注尺寸。(www.chuimin.cn)

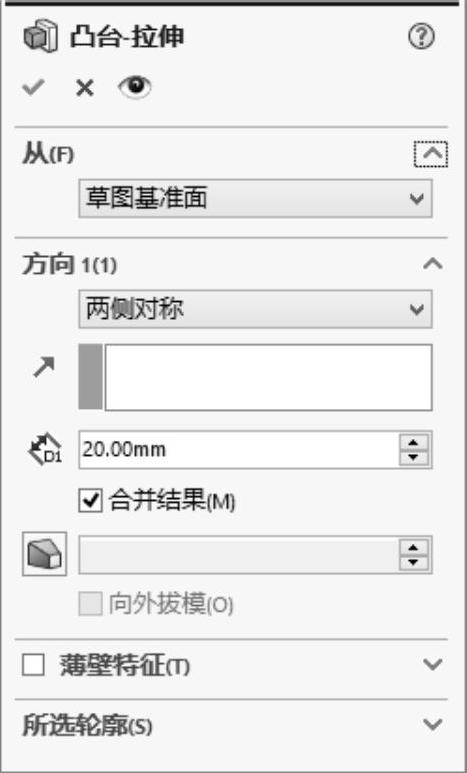

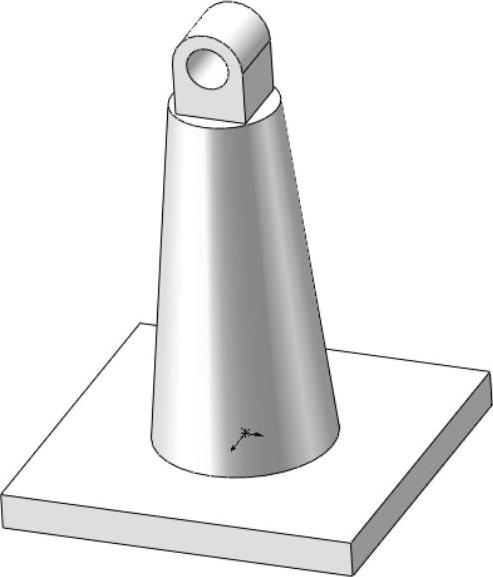

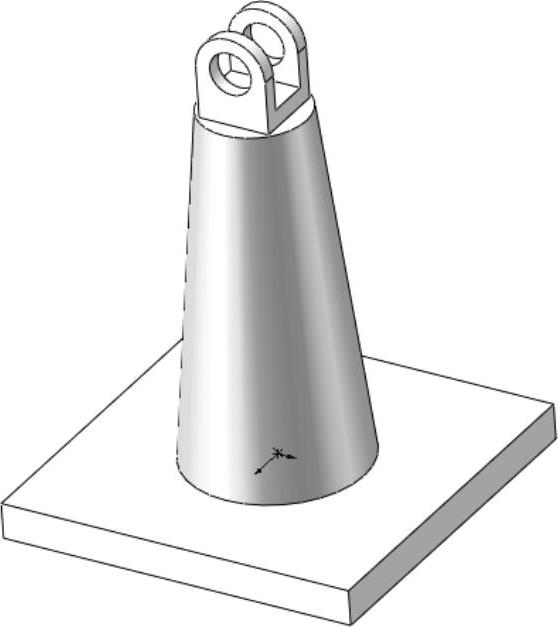

拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”控制面板中的“拉伸凸台/基体”按钮，此时系统弹出图4-91所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为20.00mm，然后单击“确定”按钮，结果如图4-92所示。

图4-90 绘制草图并标注尺寸2

图4-91 “凸台-拉伸”属性管理器2

图4-92 拉伸结果

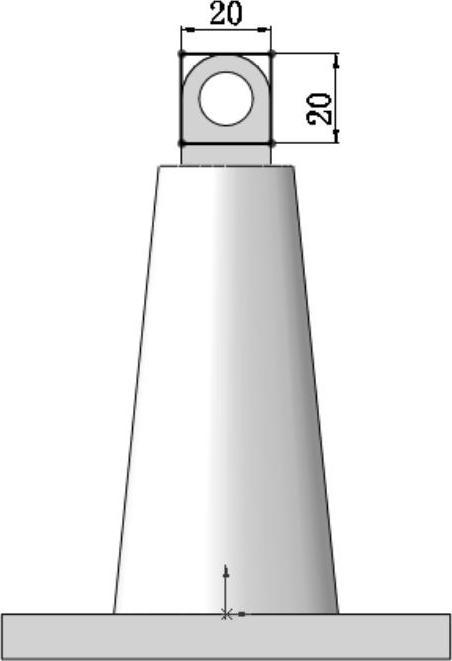

绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。单击“草图”控制面板中的“边角矩形”按钮，绘制图4-93所示的草图并标注尺寸。

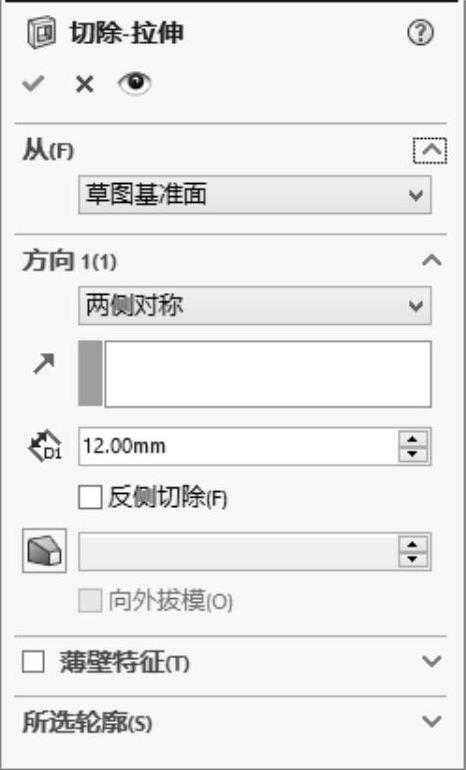

拉伸切除实体。选择菜单栏中的“插入”→“切除”→“拉伸”命令，或者单击“特征”控制面板中的“切除拉伸”按钮，此时系统弹出图4-94所示的“切除-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为12.00mm，然后单击“确定”按钮，结果如图4-95所示。

图4-93 绘制草图并标注尺寸3

图4-94 “切除-拉伸”属性管理器

图4-95 拉伸结果

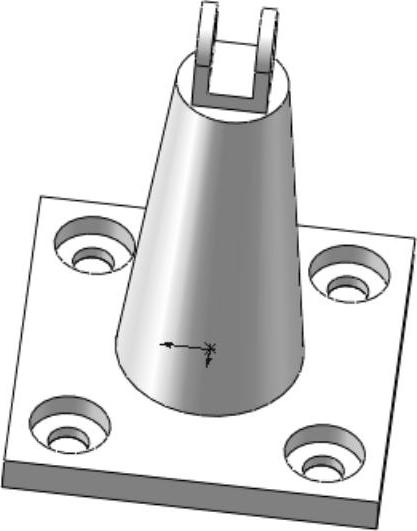

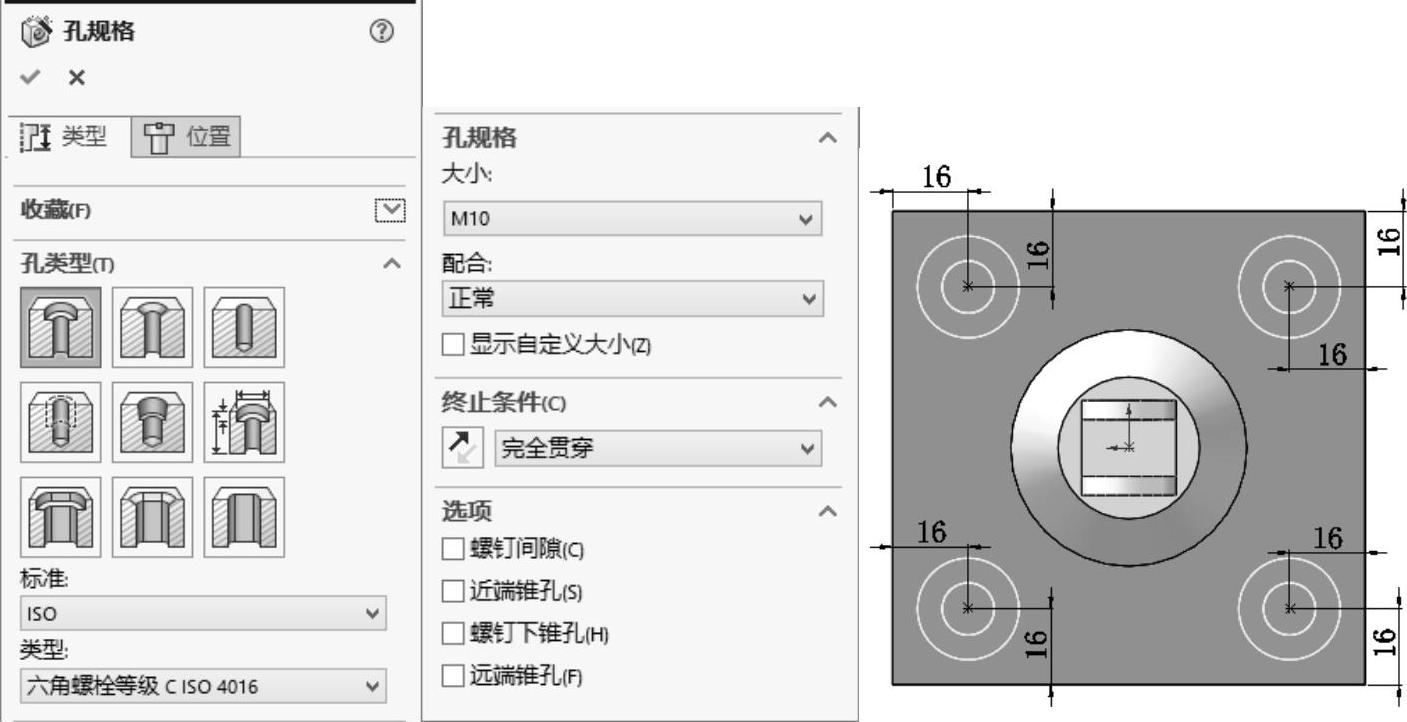

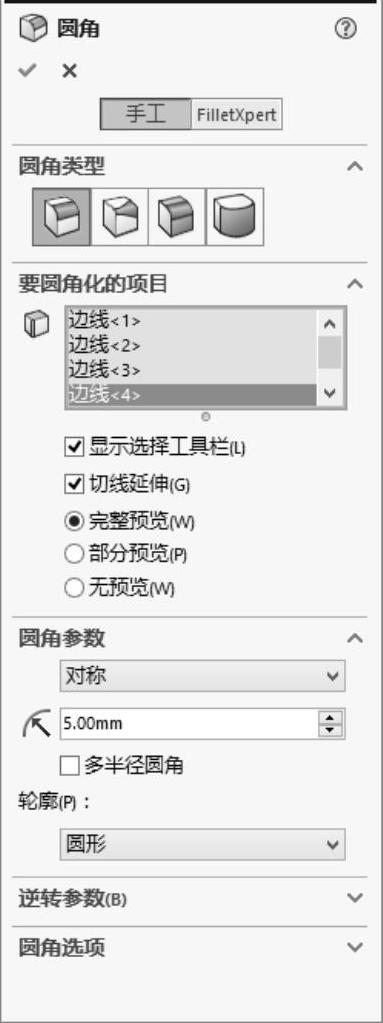

创建沉头孔。选择菜单栏中的“插入”→“特征”→“孔”→“向导”命令，或者单击“特征”控制面板中的“异型孔向导”按钮，此时系统弹出图4-96所示的“孔规格”属性管理器，选择“六角螺栓等级”类型，“M10”大小，设置终止条件为“完全贯穿”，选择“位置”选项卡，单击“3D草图”按钮。依次在绘图基准面上放置孔，单击“草图”控制面板中的“智能尺寸”按钮，标注上一步绘制的孔。然后单击“确定”按钮，结果如图4-97所示。
