【摘要】：本例创建的导流盖如图4-68所示。图4-68 导流盖实讲实训多媒体演示请参见附赠网盘中的\\视频\第4章\导流盖.avi。思路分析本例首先绘制开环草图，旋转成薄壁模型，接着绘制筋特征，重复操作绘制其余筋，完成零件建模，最终生成导流盖模型，绘制过程如图4-69所示。图4-69 绘制导流盖流程图创建步骤生成薄壁旋转特征。单击“前导视图”工具栏中的“正视于”按钮，正视于右视图。

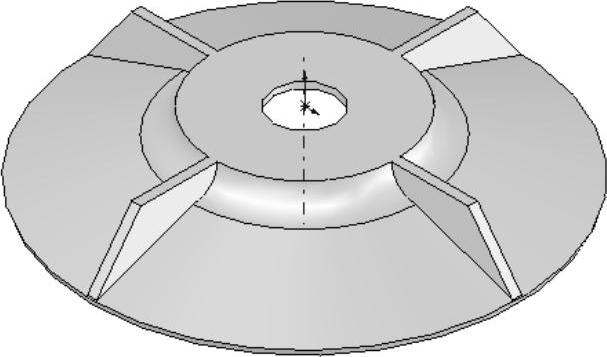

本例创建的导流盖如图4-68所示。
图4-68 导流盖
实讲实训多媒体演示
请参见附赠网盘中的\\视频\第4章\导流盖.avi。
思路分析

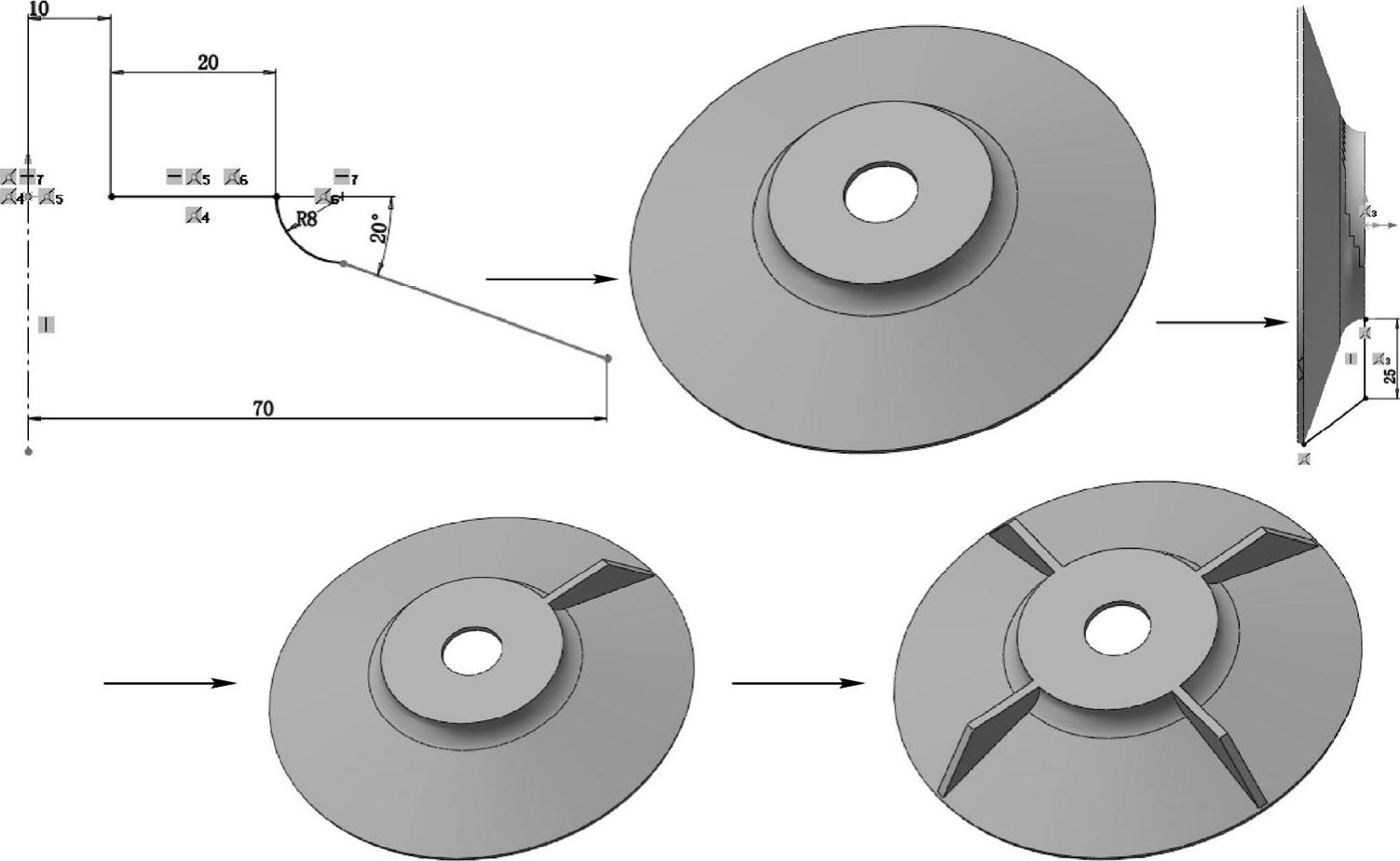

本例首先绘制开环草图，旋转成薄壁模型，接着绘制筋特征，重复操作绘制其余筋，完成零件建模，最终生成导流盖模型，绘制过程如图4-69所示。
图4-69 绘制导流盖流程图
创建步骤
生成薄壁旋转特征。
新建文件。启动SolidWorks 2017，选择菜单栏中的“文件”→“新建”命令，或单击“快速访问”工具栏中的“新建”按钮
，在弹出的“新建SolidWorks文件”对话框中，单击“零件”按钮
，然后单击“确定”按钮，新建一个零件文件。
新建草图。在“FeatureManager设计树”中选择“前视基准面”作为草图绘制基准面，单击“草图”控制面板中的“草图绘制”按钮
，新建一张草图。
绘制中心线。单击“草图”控制面板中的“中心线”按钮
，过原点绘制一条竖直中心线。
绘制轮廓。单击“草图”控制面板中的“直线”按钮
和“切线弧”按钮
，绘制旋转草图轮廓。

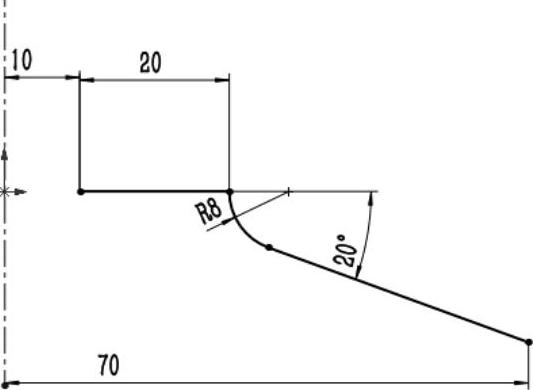

标注尺寸。单击“草图”控制面板中的“智能尺寸”按钮
，为草图标注尺寸，如图4-70所示。
旋转生成实体。单击“特征”控制面板中的“旋转凸台/基体”按钮

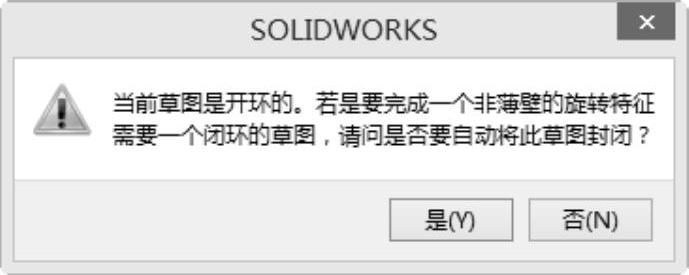

，在弹出的询问对话框中单击“否”按钮，如图4-71所示。
图4-70 标注尺寸(www.chuimin.cn)
图4-71 询问对话框

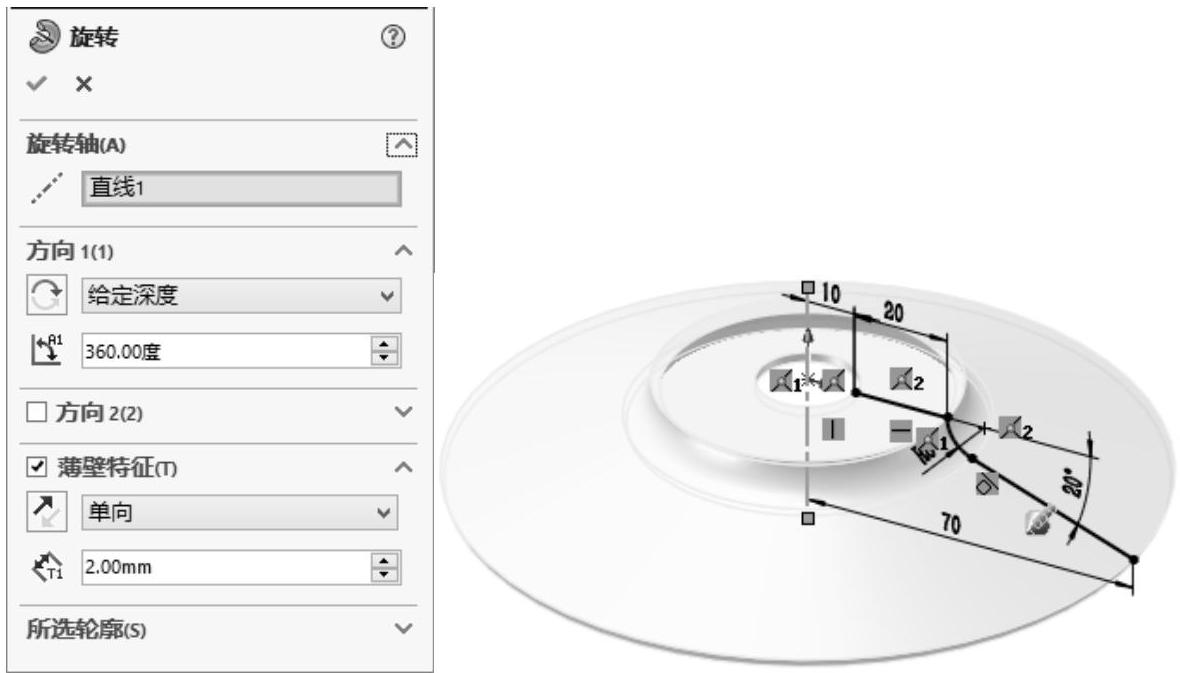

生成薄壁旋转特征。在“旋转”属性管理器中设置旋转类型为“单向”，并在“角度”文本框
中输入360.00度，单击“薄壁特征”面板中的“反向”按钮
，使薄壁向内部拉伸，在“厚度”文本框
中输入2.00mm，如图4-72所示。单击“确定”按钮
，生成薄壁旋转特征。
图4-72 生成薄壁旋转特征
创建筋特征。
新建草图。在“FeatureManager设计树”中选择“右视基准面”作为草图绘制基准面，单击“草图”控制面板中的“草图绘制”按钮
，新建一张草图。单击“前导视图”工具栏中的“正视于”按钮
，正视于右视图。
绘制直线。单击“草图”控制面板中的“直线”按钮
，将光标移到台阶的边缘，当光标变为
形状时，表示指针正位于边缘上，移动光标以生成从台阶边缘到零件边缘的折线。

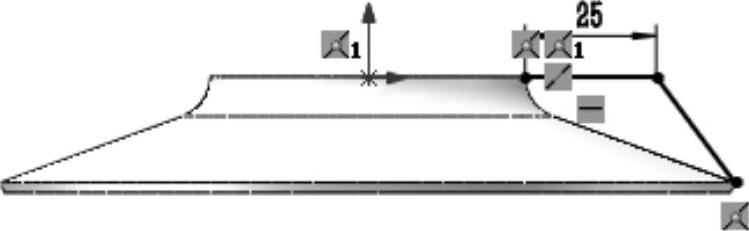

标注尺寸。单击“草图”控制面板中的“智能尺寸”按钮
，为草图标注尺寸，如图4-73所示。
图4-73 标注尺寸
设置视图方向。单击“前导视图”工具栏中的“等轴测”按钮
，用等轴测视图观看图形。

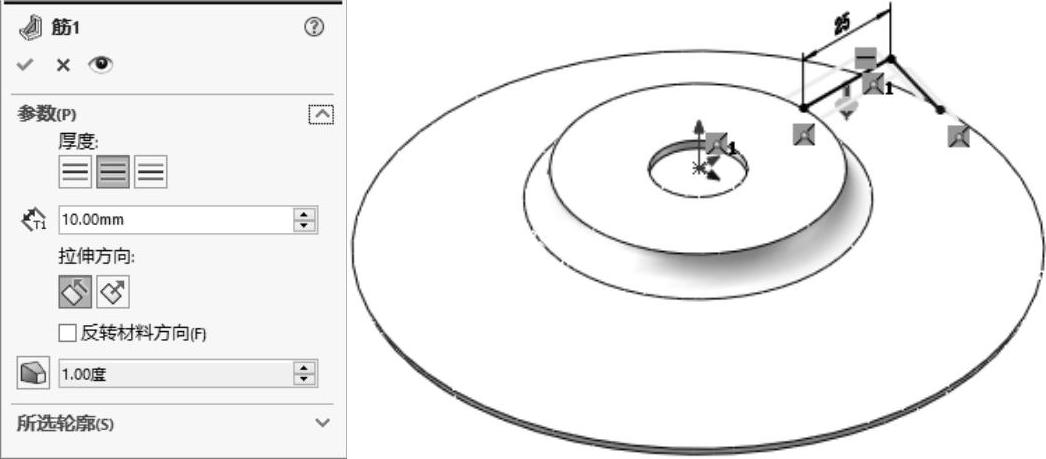

创建筋特征。单击“特征”控制面板中的“筋”按钮
，或选择菜单栏中的“插入”→“特征”→“筋”命令，弹出“筋”属性管理器；单击“两侧”按钮
，设置厚度生成方式为两边均等添加材料，在“筋厚度”文本框
中输入“3”，单击“平行于草图”按钮
，设定筋的拉伸方向为平行于草图，如图4-74所示，单击“确定”按钮
，生成筋特征。
图4-74 创建筋特征
重复步骤
、
的操作，创建其余3个筋特征。同时也可利用圆周阵列命令阵列筋特征，最终结果如图4-75所示。
图4-75 最终效果图
