本例绘制的铲斗如图4-33所示。

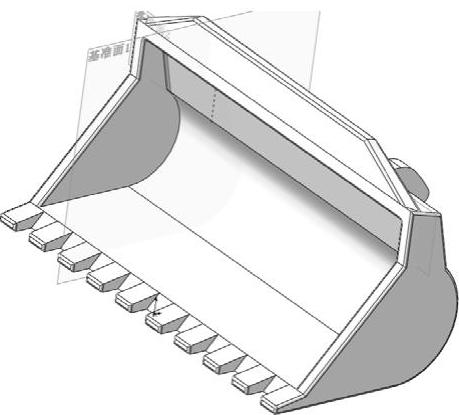

图4-33 铲斗

实讲实训多媒体演示

请参见附赠网盘中的\\视频\第4章\铲斗.avi。

思路分析

首先绘制铲斗的外形轮廓草图，然后拉伸成为铲斗主体轮廓，再对拉伸体进行抽壳，最后绘制齿并进行阵列。绘制的流程图如图4-34所示。

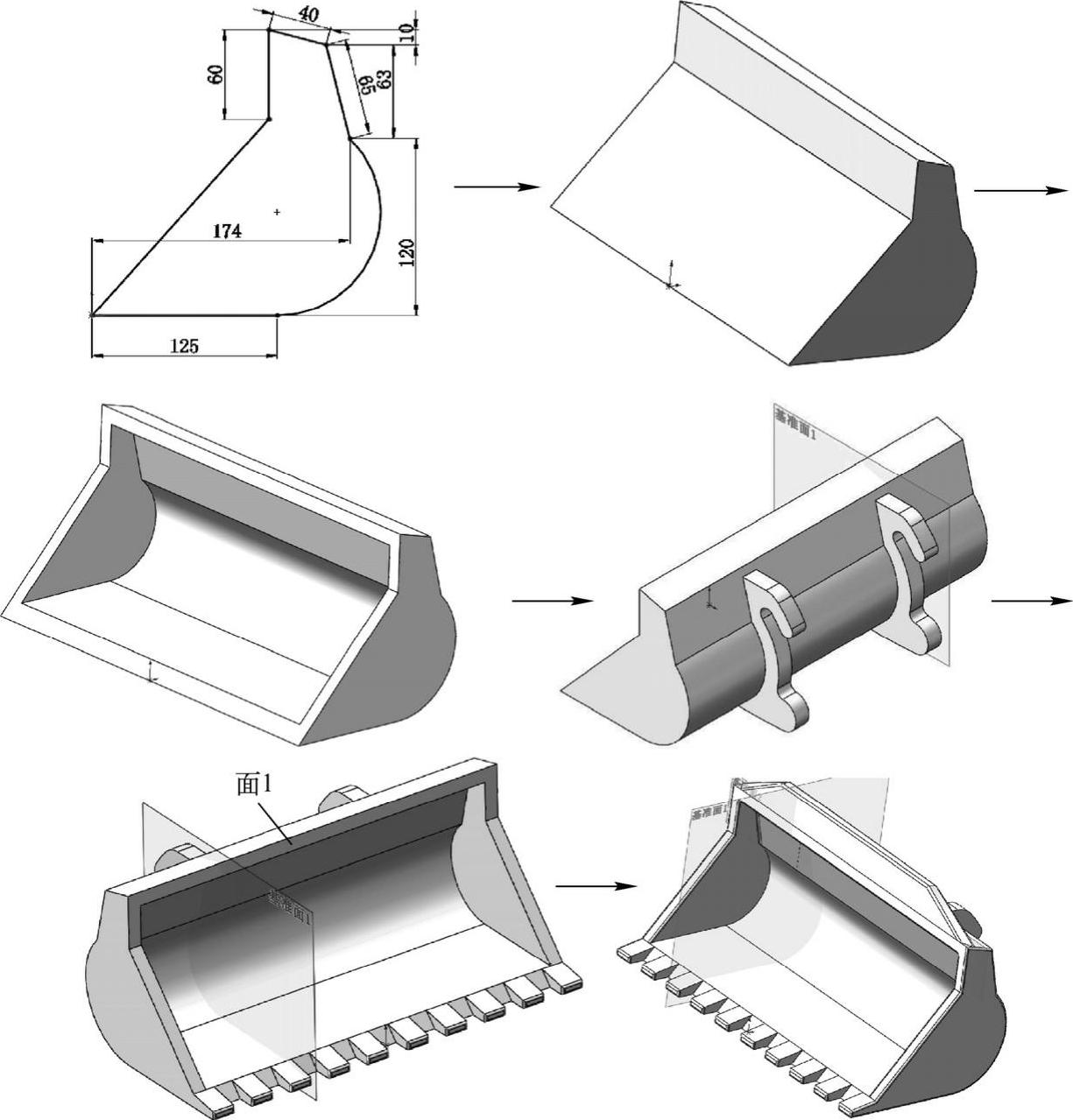

图4-34 绘制铲斗流程图

创建步骤

新建文件。启动SolidWorks 2017，选择菜单栏中的“文件”→“新建”命令，或者单击“快速访问”工具栏中的“新建”按钮，在弹出的“新建SolidWorks文件”对话框中选择“零件”按钮，然后单击“确定”按钮，创建一个新的零件文件。

绘制草图1。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”控制面板中的“直线”按钮和“三点圆弧”按钮，绘制并标注草图，如图4-35所示。

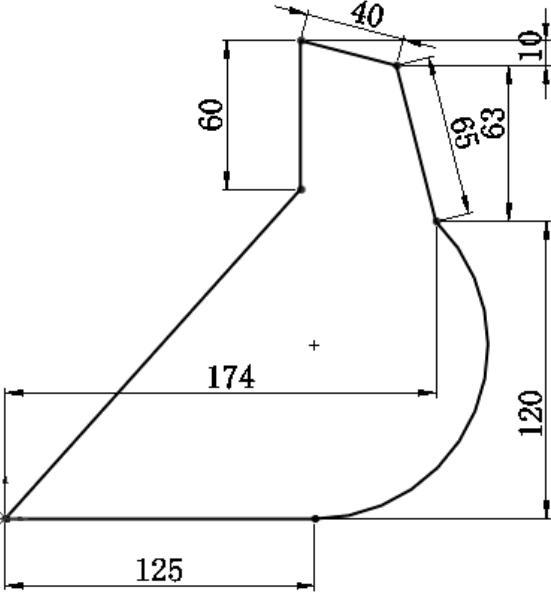

图4-35 绘制并标注草图1

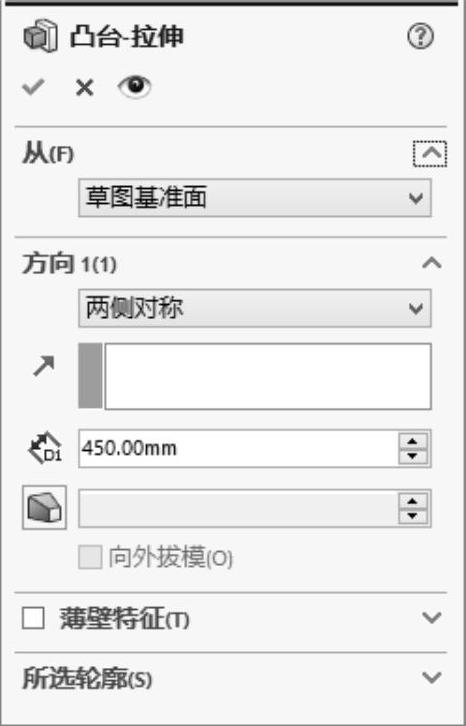

拉伸实体1。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”控制面板中的“拉伸凸台/基体”按钮，此时系统弹出图4-36所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为450.00mm，然后单击“确定”按钮。结果如图4-37所示。

图4-36 “凸台-拉伸”属性管理器

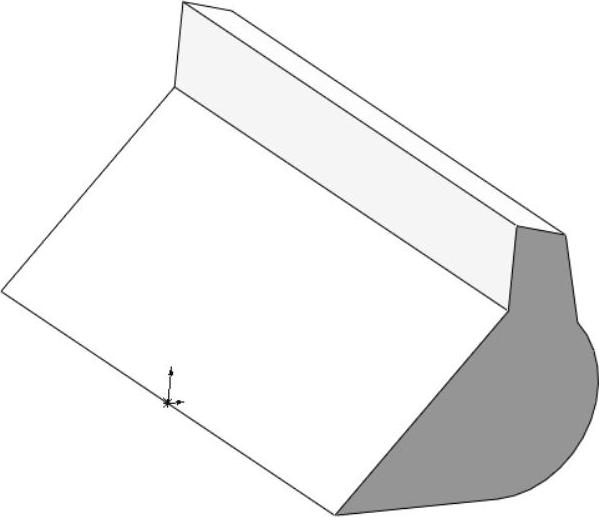

图4-37 拉伸实体1

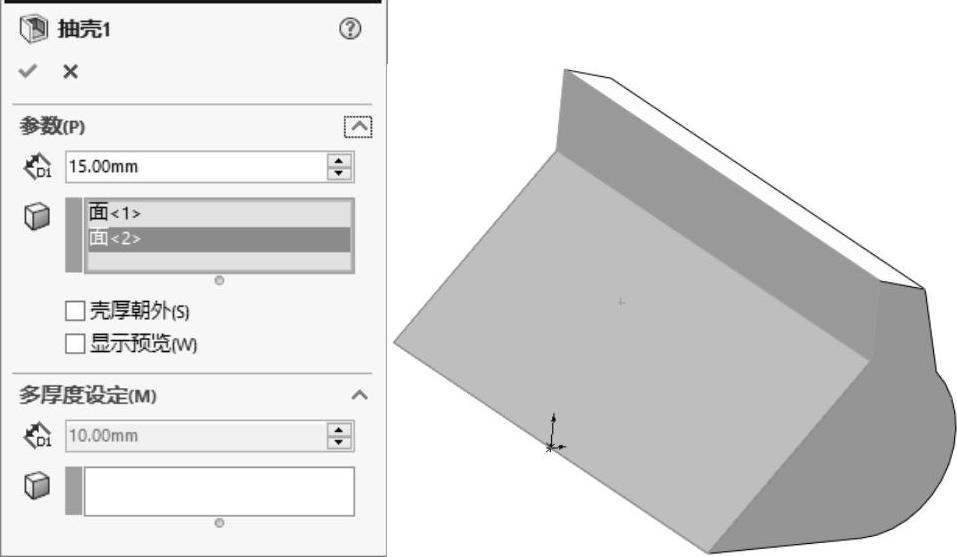

实体抽壳。选择菜单栏中的“插入”→“特征”→“抽壳”命令，或者单击“特征”控制面板中的“抽壳”按钮，此时系统弹出图4-38所示的“抽壳”属性管理器。输入厚度为15.00mm，在视图中选择图4-38所示的两个面为移除面，然后单击“确定”按钮。结果如图4-39所示。

图4-38 “抽壳”属性管理器

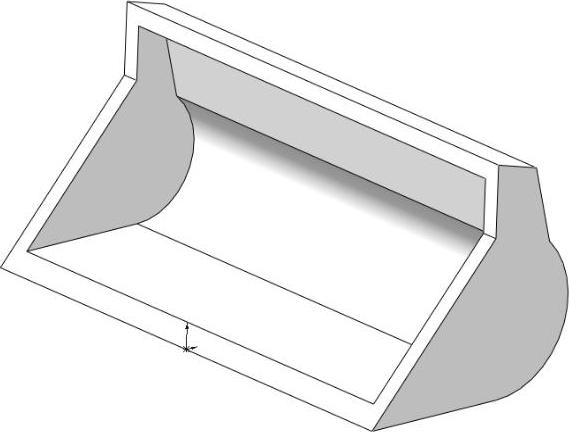

图4-39 抽壳结果

创建基准平面。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为参考面。单击“参考几何体”下拉列表中的“基准面”按钮，弹出“基准面”属性管理器，在“偏移距离”文本框中输入距离为115.00mm，如图4-40所示；单击属性管理器中的“确定”按钮，生成基准面1。

绘制草图2。将基准面1作为绘制图形的基准面。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”控制面板中的“中心线”按钮、“直线”按钮、“转换实体引用”按钮和“三点圆弧”按钮，绘制并标注草图，如图4-41所示。

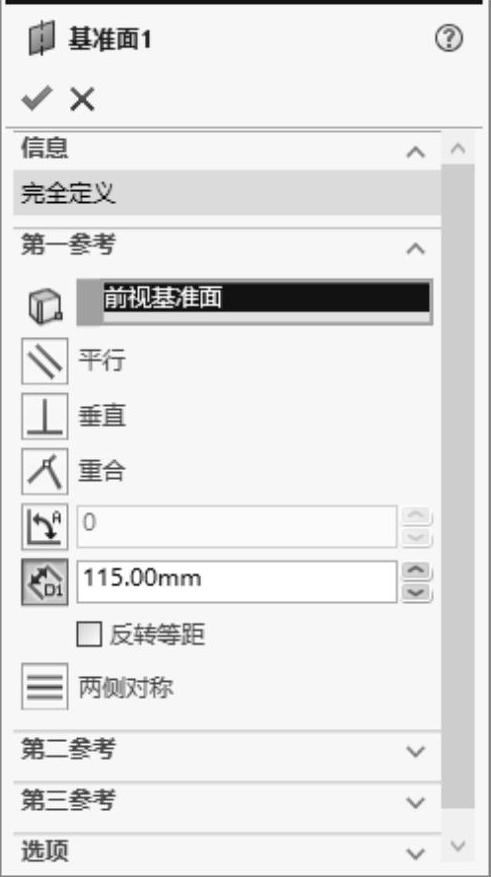

图4-40 “基准面”属性管理器

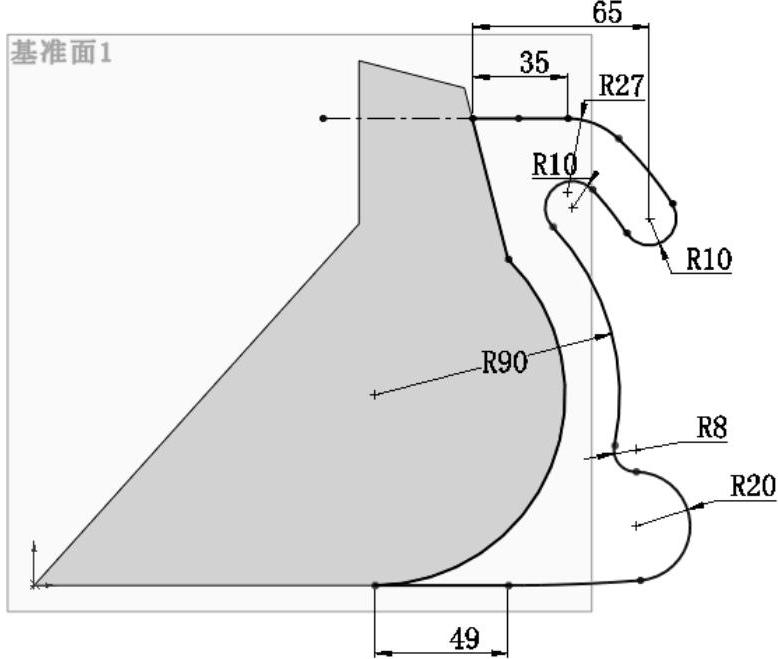

图4-41 绘制并标注草图2

拉伸实体2。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”控制面板中的“拉伸凸台/基体”按钮，此时系统弹出图4-42所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为20.00mm，然后单击“确定”按钮，结果如图4-43所示。

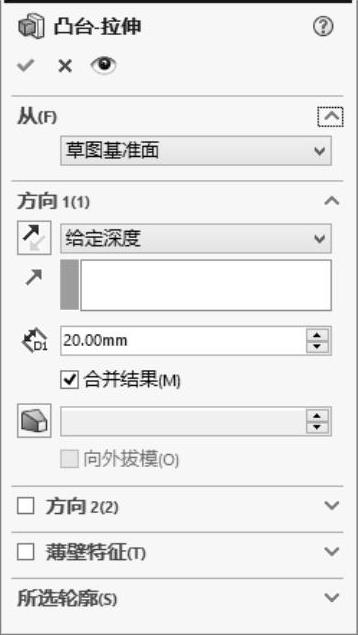

图4-42 “凸台-拉伸”属性管理器

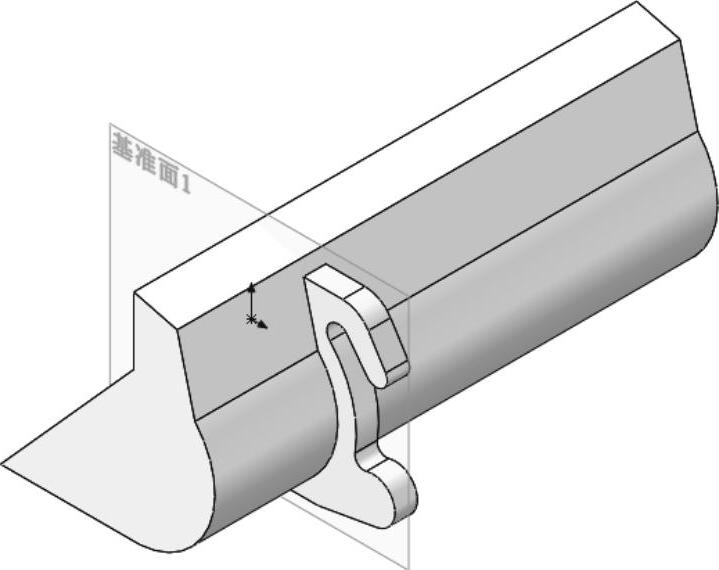

图4-43 拉伸结果

镜像特征1。选择菜单栏中的“插入”→“阵列/镜像”→“镜像”命令，或者单击“特征”控制面板中的“镜像”按钮，此时系统弹出图4-44所示的“镜像”属性管理器。选择“前视基准面”为镜像面，在视图中创建的拉伸特征为要镜像的特征，然后单击“确定”按钮，结果如图4-45所示。

图4-44 “镜像”属性管理器

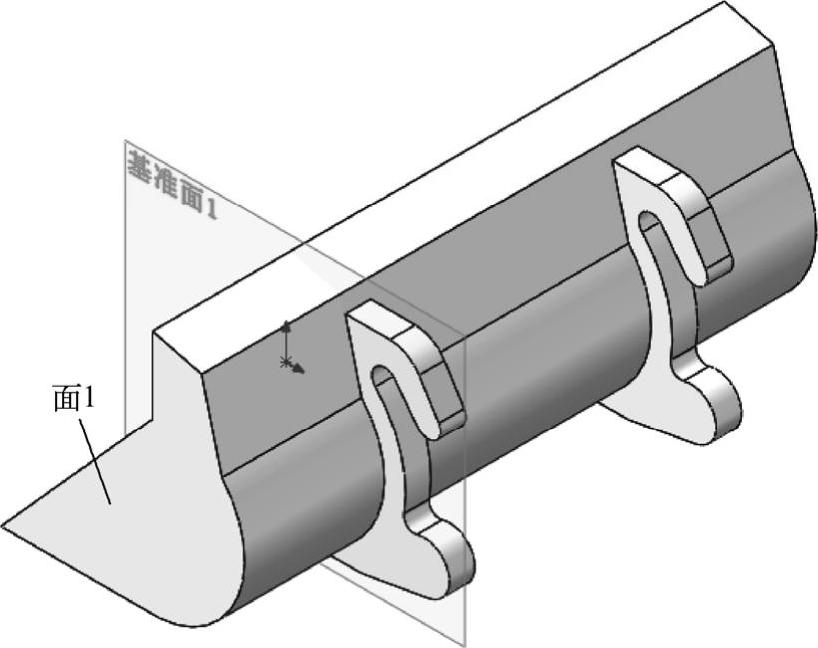

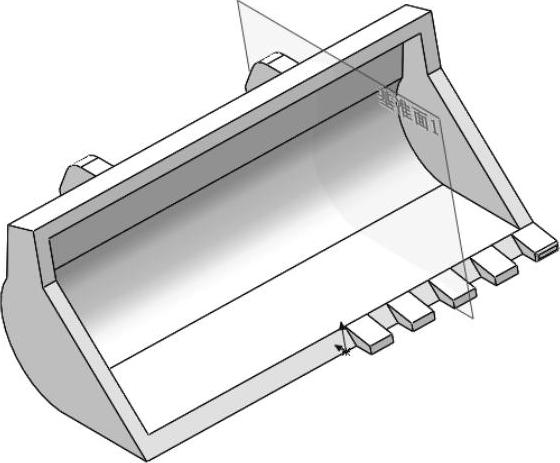

图4-45 镜像结果

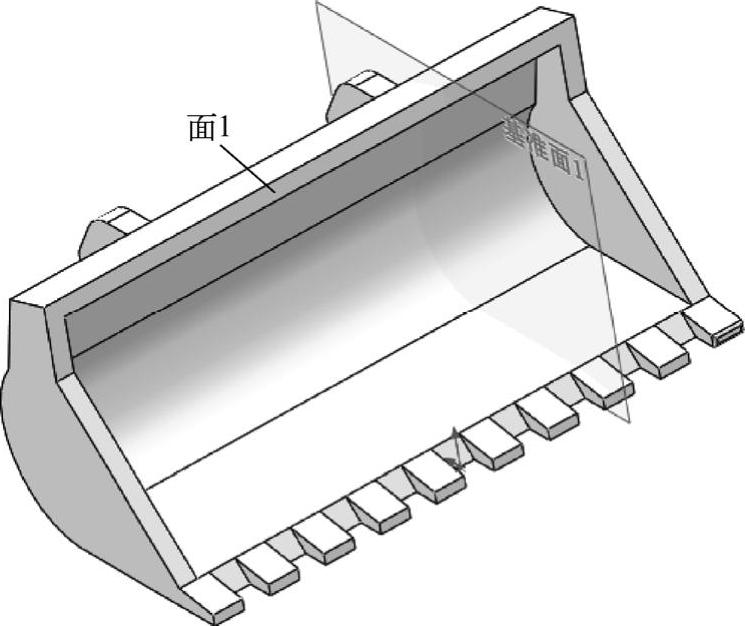

绘制草图3。在视图中用鼠标选择图4-45所示的面1作为绘制图形的基准面。单击“草图”控制面板中的“直线”按钮，绘制并标注草图，如图4-46所示。

图4-46 绘制并标注草图3

拉伸实体3。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”控制面板中的“拉伸凸台/基体”按钮，此时系统弹出图4-47所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为25.00mm，然后单击“确定”按钮。结果如图4-48所示。

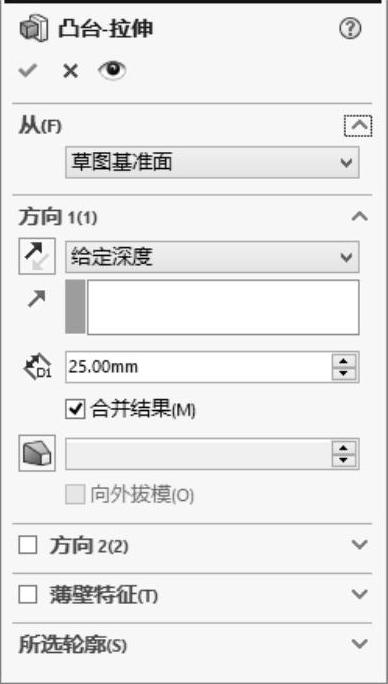

图4-47 “凸台-拉伸”属性管理器

(www.chuimin.cn)

图4-48 拉伸结果3

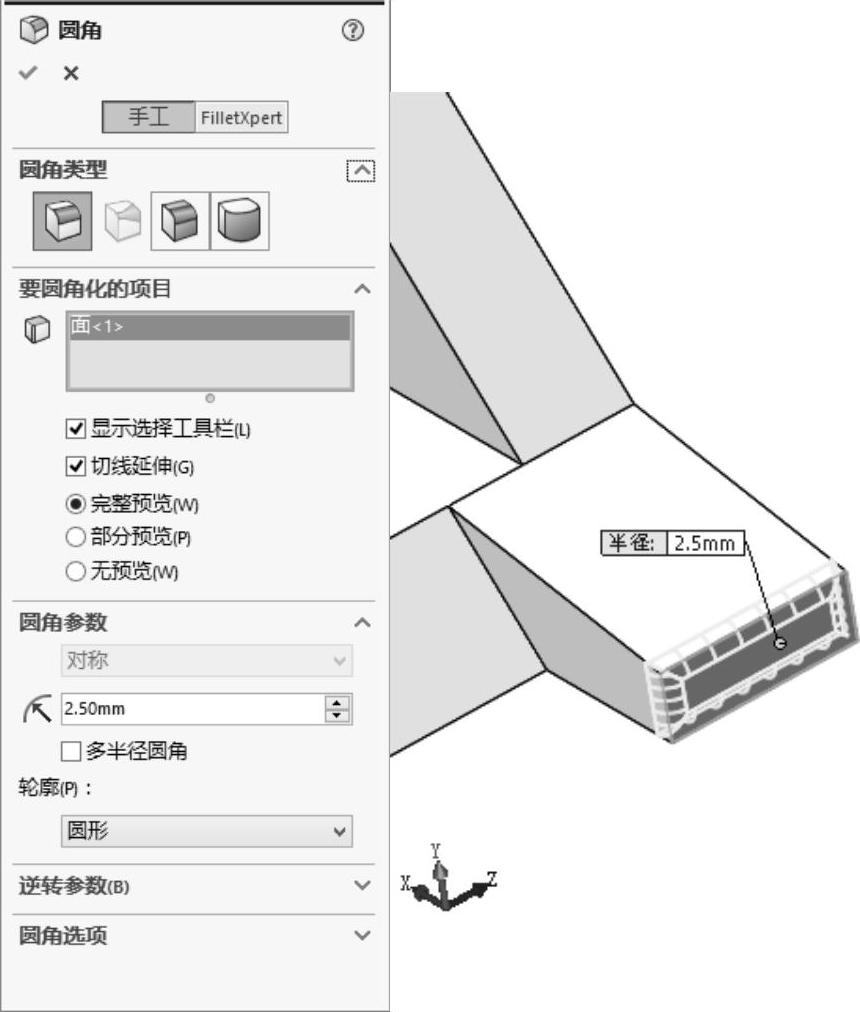

圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”控制面板中的“圆角”按钮，此时系统弹出图4-49所示的“圆角”属性管理器。在“半径”一栏中输入值2.50mm，然后用鼠标选取图4-49中的面。然后单击属性管理器中的“确定”按钮，结果如图4-50所示。

图4-49 “圆角”属性管理器

图4-50 圆角结果

线性阵列。选择菜单栏中的“插入”→“阵列/镜像”→“线性阵列”命令，或者单击“特征”控制面板中的“线性阵列”按钮，此时系统弹出图4-51所示的“线性阵列”属性管理器。在视图中选择图4-51所示的边线为阵列方向，输入阵列距离为47.00mm，个数为5，选择上步创建的拉伸特征和圆角特征为要阵列的特征，然后单击“确定”按钮。结果如图4-52所示。

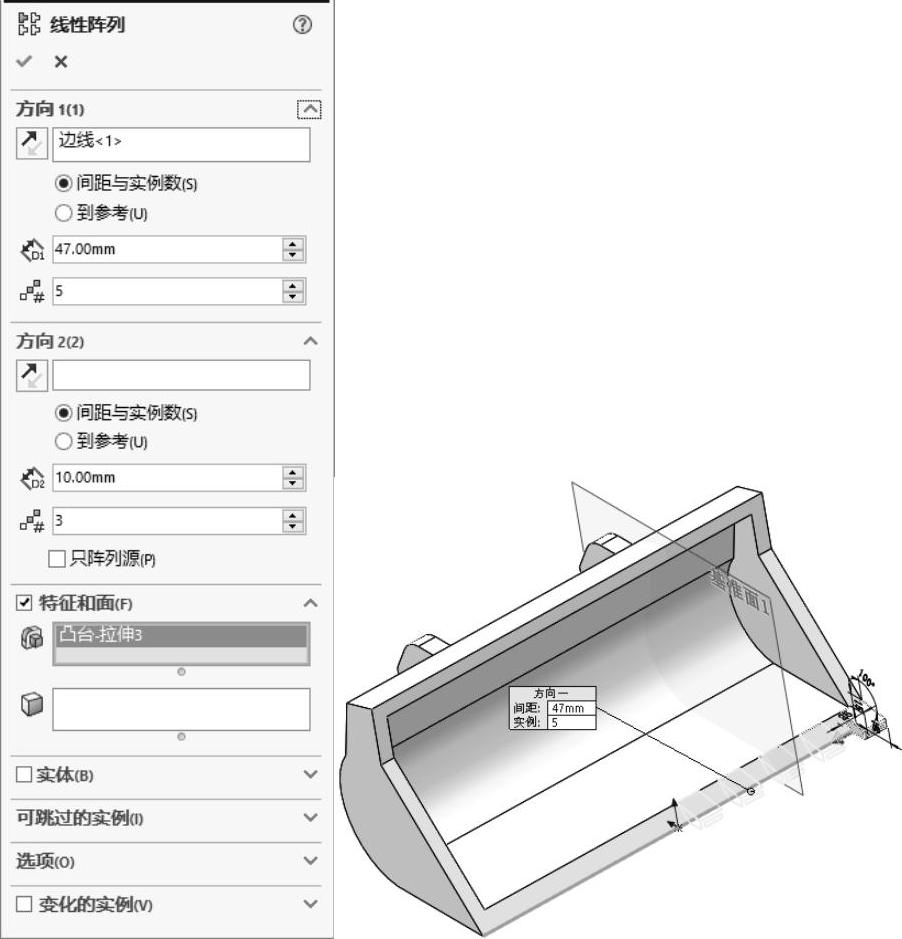

图4-51 “线性阵列”属性管理器

图4-52 阵列结果

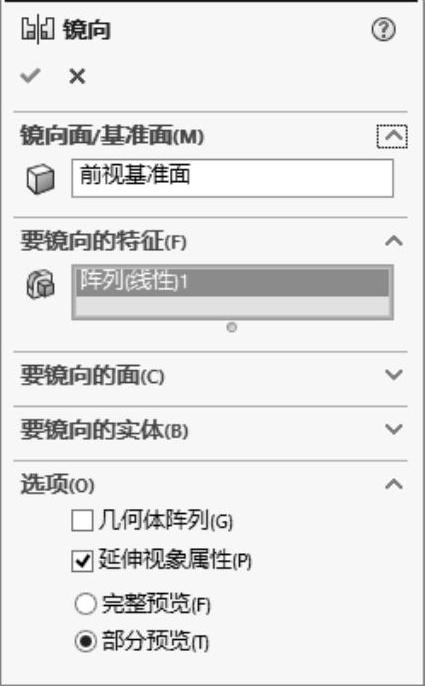

镜像特征2。选择菜单栏中的“插入”→“阵列/镜像”→“镜像”命令，或者单击“特征”控制面板中的“镜像”按钮，此时系统弹出图4-53所示的“镜像”属性管理器。选择“前视基准面”为镜像面，在视图中上步创建的阵列特征为要镜像的特征，然后单击“确定”按钮，结果如图4-54所示。

图4-53 “镜像”属性管理器

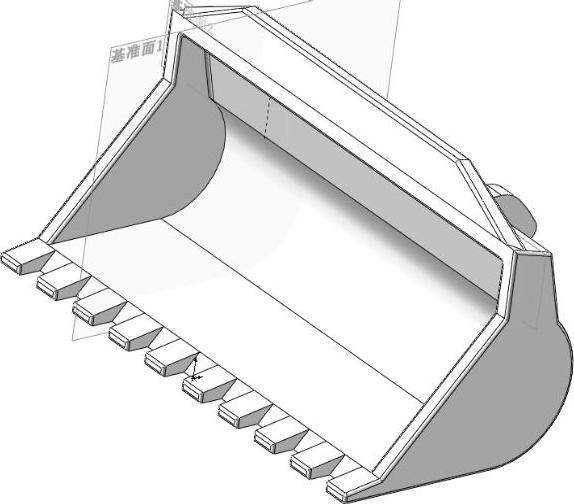

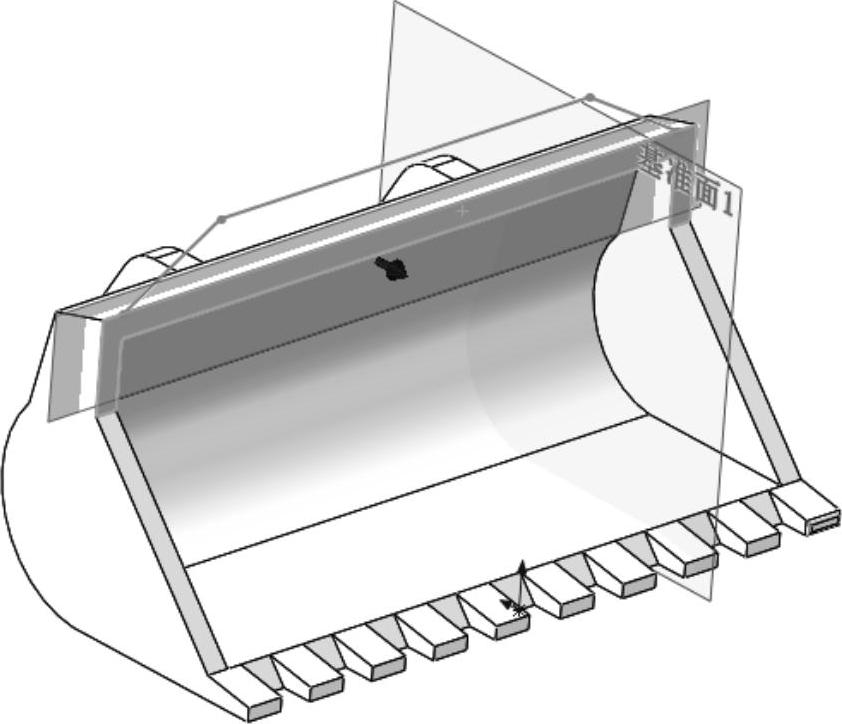

图4-54 镜像结果2

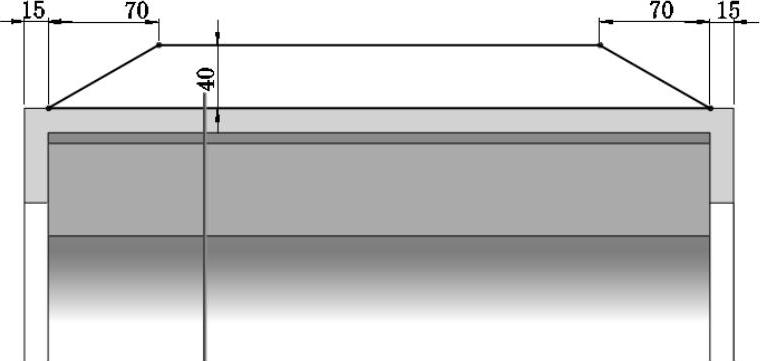

绘制放样草图1。在视图中用鼠标选择图4-54所示的面1作为绘制图形的基准面。单击“草图”控制面板中的“直线”按钮，绘制并标注草图如图4-55所示。

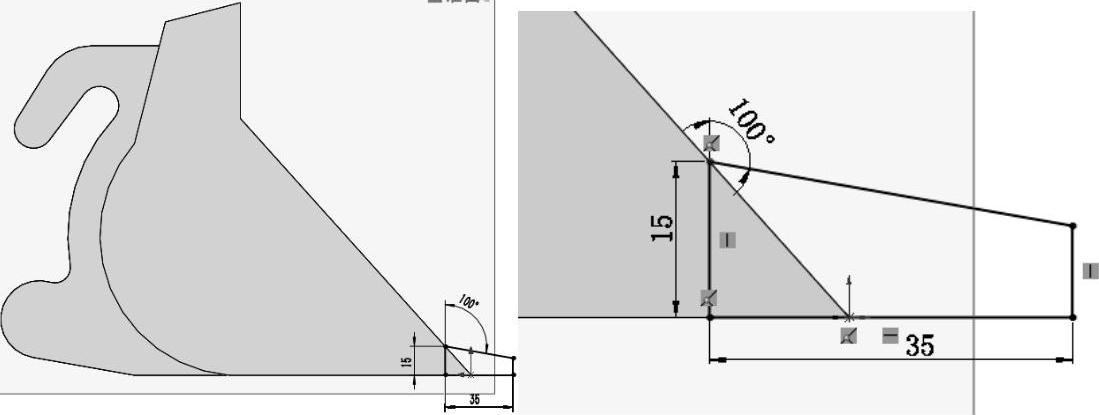

图4-55 绘制并标注放样草图1

创建基准平面。单击“参考几何体”下拉列表中的“基准面”按钮，弹出“基准面”属性管理器，选择图4-57所示的面为参考面，在“偏移距离”文本框中输入距离为15.00mm，如图4-56所示；单击属性管理器中的“确定”按钮，生成基准面如图4-57所示。

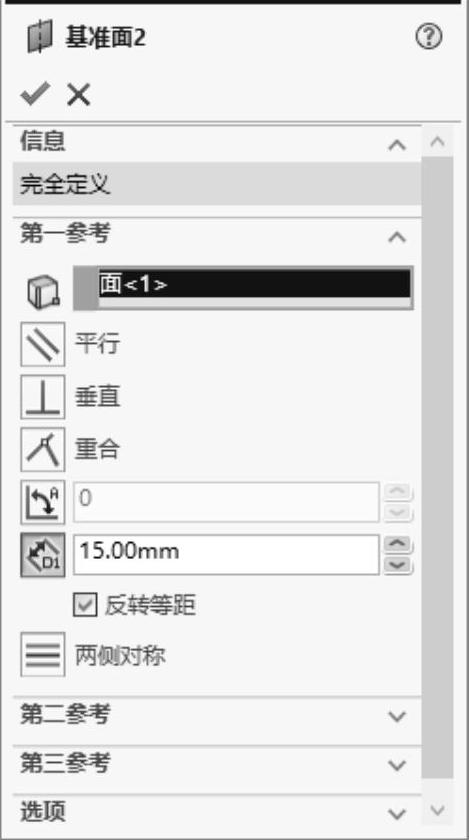

图4-56 “基准面”属性管理器

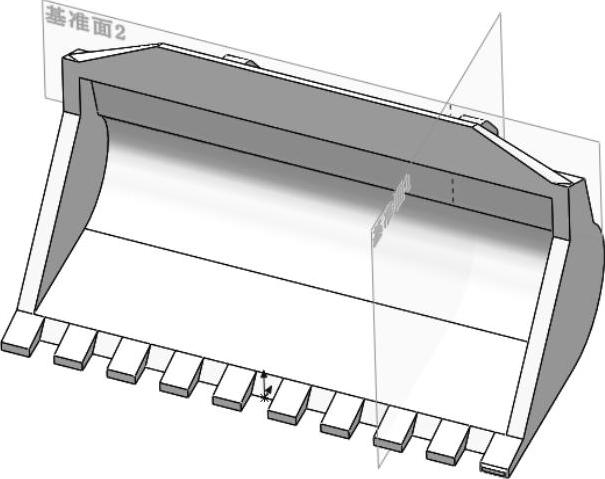

图4-57 创建基准面

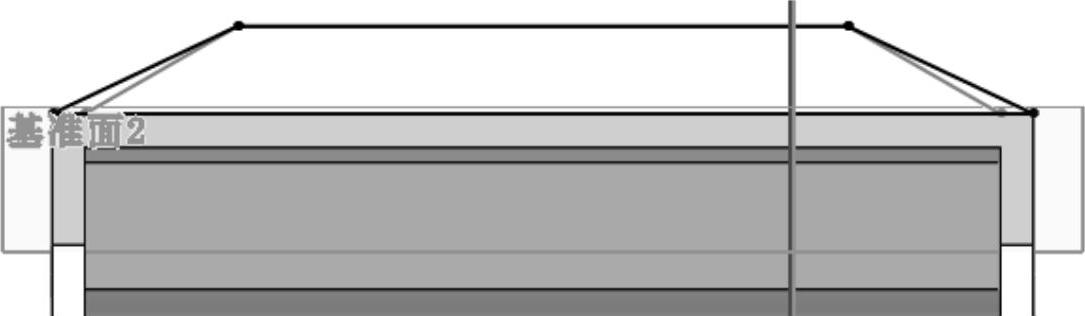

绘制放样草图2。在左侧的“FeatureManager设计树”中用鼠标选择“基准面2”作为绘制图形的基准面。单击“草图”控制面板中的“直线”按钮，绘制草图如图4-58所示。单击“退出草图”按钮，退出草图。

图4-58 绘制放样草图2

绘制放样草图3。在视图中用鼠标选择实体上表面作为绘制图形的基准面。单击“草图”控制面板中的“直线”按钮，连接两个草图的一端端点，如图4-59所示。单击“退出草图”按钮，退出草图。

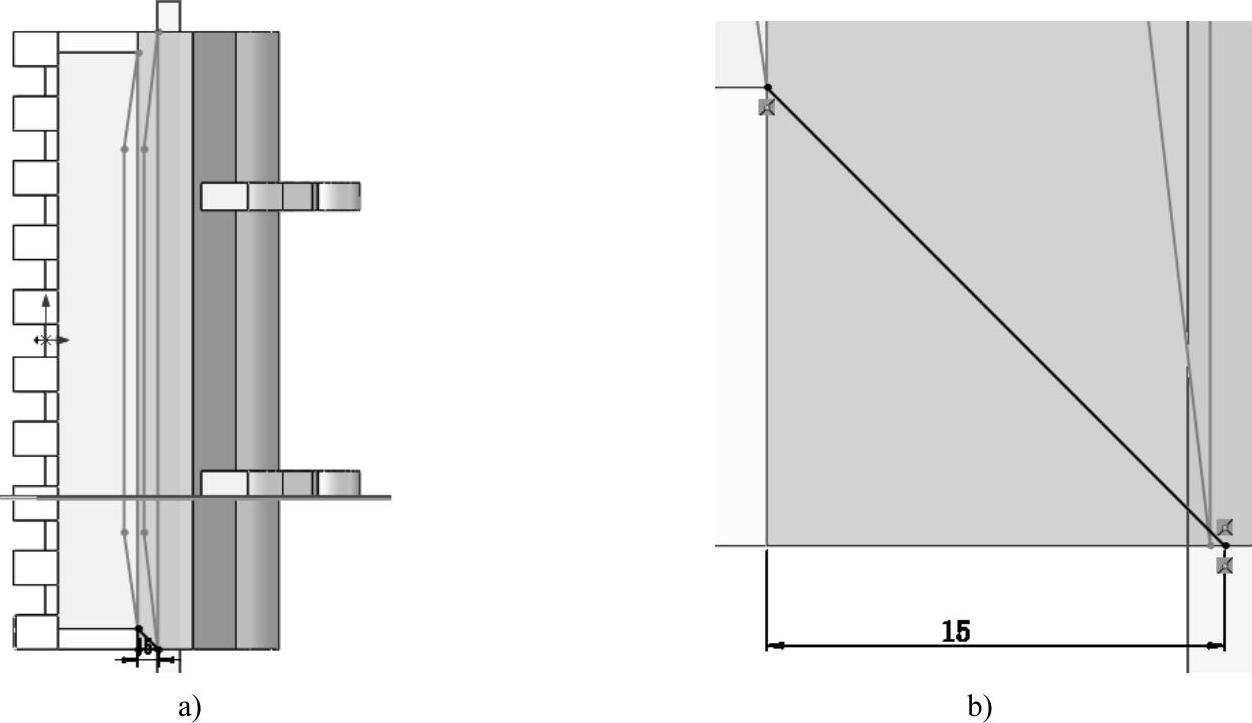

图4-59 绘制放样草图3

a）草图位置 b）草图尺寸

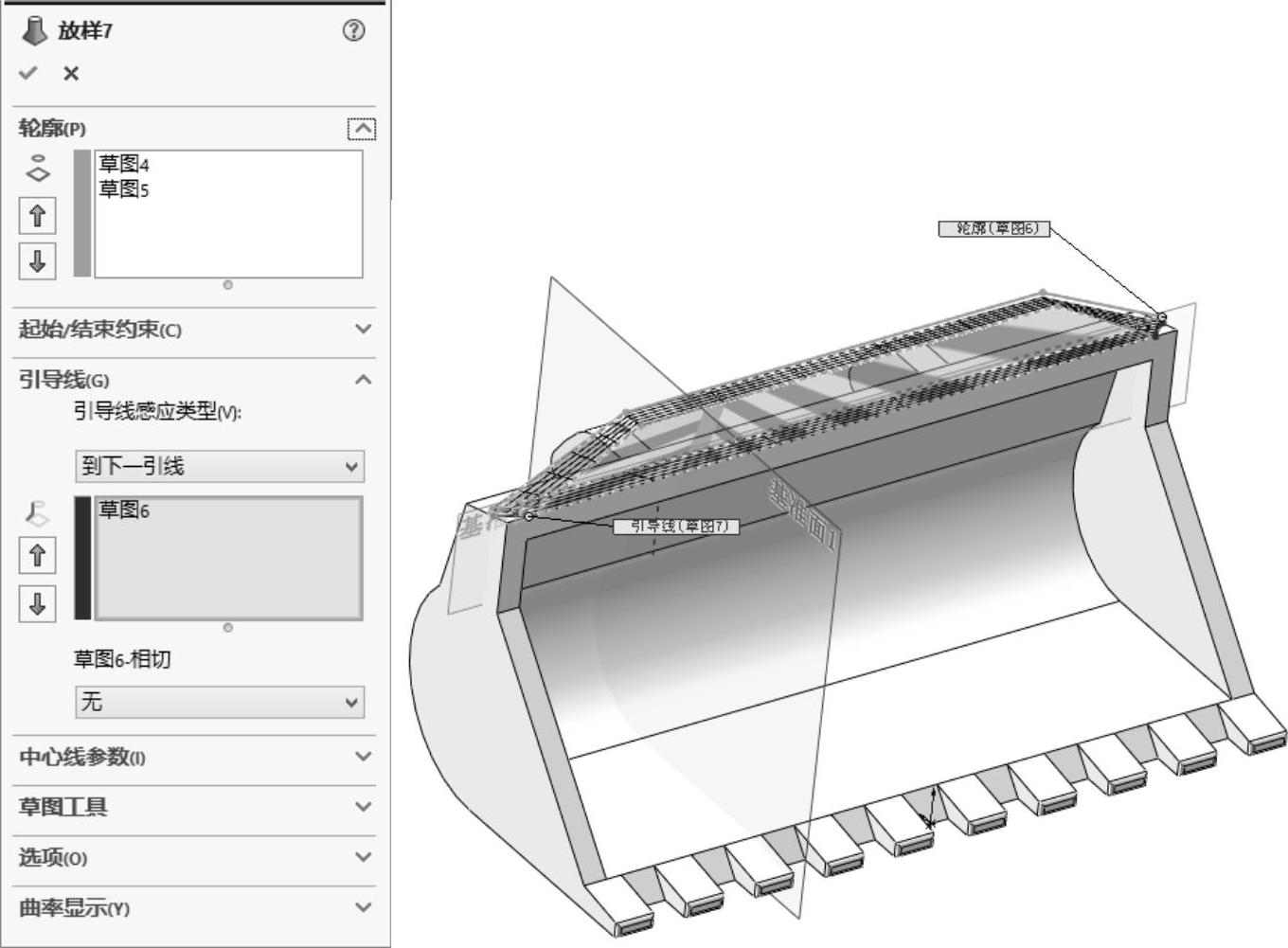

放样实体。选择菜单栏中的“插入”→“凸台/基体”→“放样”命令，或者单击“特征”控制面板中的“放样凸台/基体”按钮，此时系统弹出图4-60所示的“放样”属性管理器。选择绘制的放样草图1、2为放样轮廓，选择放样草图3为引导线，然后单击“确定”按钮，结果如图4-61所示。

图4-60 “放样”属性管理器

图4-61 放样结果

圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”控制面板中的“圆角”按钮，此时系统弹出图4-62所示的“圆角”属性管理器。在“半径”一栏中输入值2.50mm，取消勾选“切线延伸”复选框，然后用鼠标选取图4-63中的边线。然后单击属性管理器中的“确定”按钮。重复“圆角”命令，选择如图4-64所示的边线，输入圆角半径值为1.25mm，结果如图4-65所示。

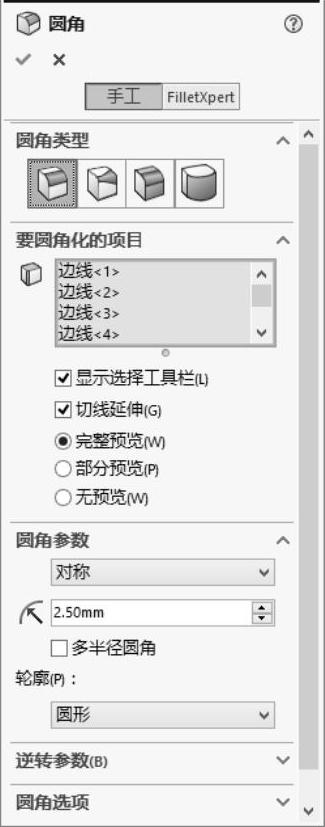

图4-62 “圆角”属性管理器

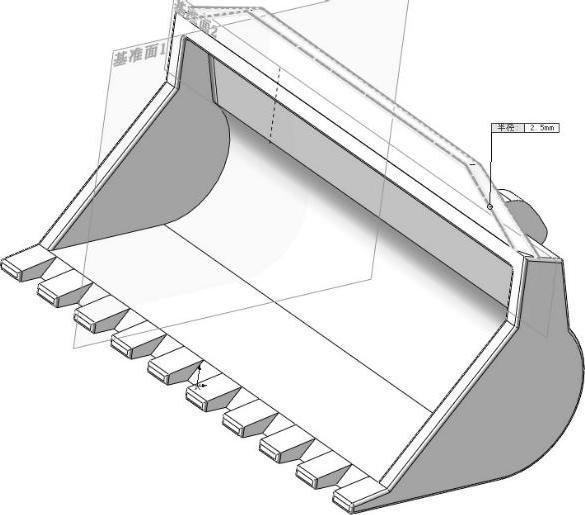

图4-63 选择圆角边线1

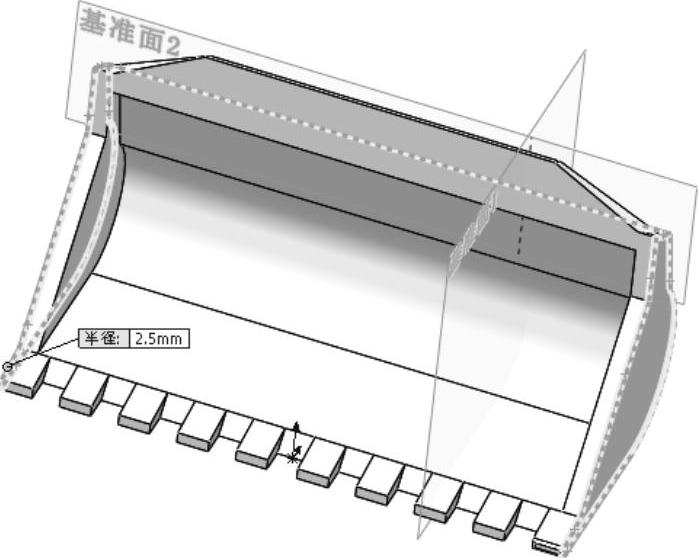

图4-64 选择圆角边线2

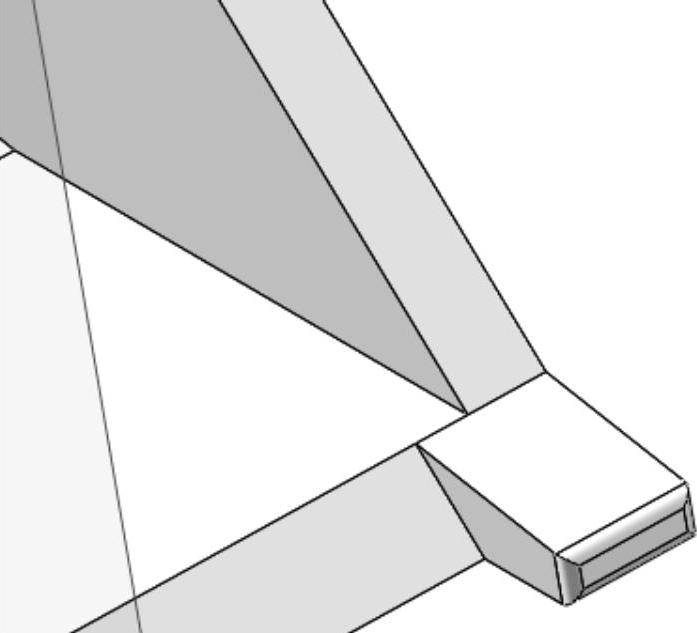

图4-65 圆角结果
