SolidWorks2017实例教程：圆柱连接
【摘要】：本例绘制的圆柱连接，如图4-17所示。图4-17 圆柱连接实讲实训多媒体演示请参见附赠网盘中的\\视频\第4章\圆柱连接.avi。思路分析首先绘制圆柱连接的外形轮廓草图，然后两次拉伸成为圆柱连接主体轮廓，最后进行圆角处理。图4-18 绘制圆柱连接流程图创建步骤新建文件。图4-23 “凸台-拉伸”属性管理器2图4-24 拉伸结果重复～，在另一端创建拉伸体，结果如图4-25所示。图4-25 另侧拉伸图4-26 “圆角”属性管理器图4-27 圆角实体
本例绘制的圆柱连接，如图4-17所示。
图4-17 圆柱连接
实讲实训多媒体演示
请参见附赠网盘中的\\视频\第4章\圆柱连接.avi。
思路分析
首先绘制圆柱连接的外形轮廓草图，然后两次拉伸成为圆柱连接主体轮廓，最后进行圆角处理。绘制的流程图如图4-18所示。

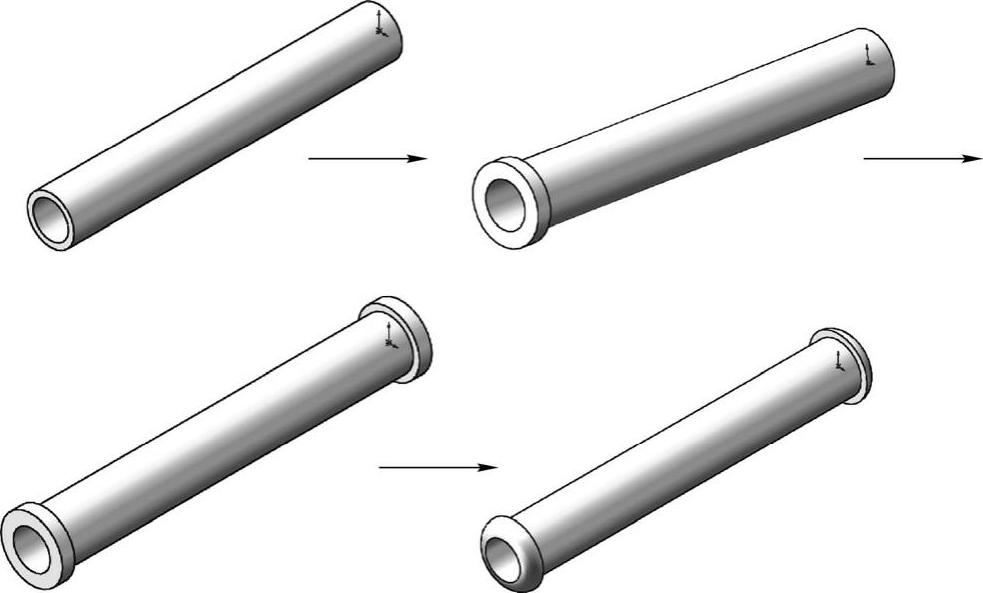

图4-18 绘制圆柱连接流程图
创建步骤
新建文件。启动SolidWorks 2017，选择菜单栏中的“文件”→“新建”命令，或者单击“快速访问”工具栏中的“新建”按钮
，在弹出的“新建SolidWorks文件”对话框中选择“零件”按钮
，然后单击“确定”按钮，创建一个新的零件文件。
绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”控制面板中的“圆”按钮
，在坐标原点绘制直径为7.50mm和10mm的圆，标注尺寸后结果如图4-19所示。
拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”控制面板中的“拉伸凸台/基体”按钮
，此时系统弹出图4-20所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为70.00mm，然后单击“确定”按钮
。结果如图4-21所示。

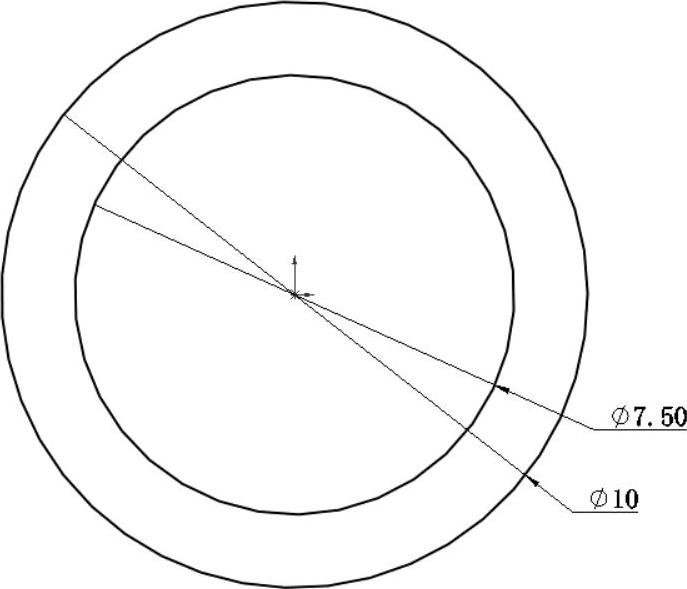

图4-19 绘制草图

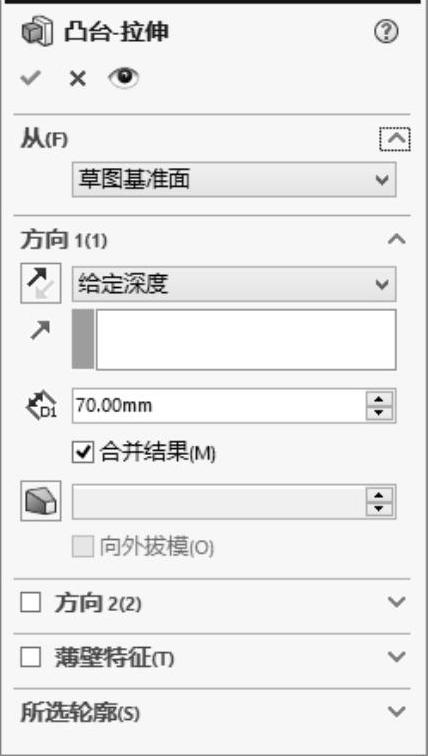

图4-20 “凸台-拉伸”属性管理器1
设置基准面。选择图4-21中的面1为基准面。单击“前导视图”工具栏中的“正视于”按钮
，新建草图。
绘制草图。单击“草图”控制面板中的“圆”按钮

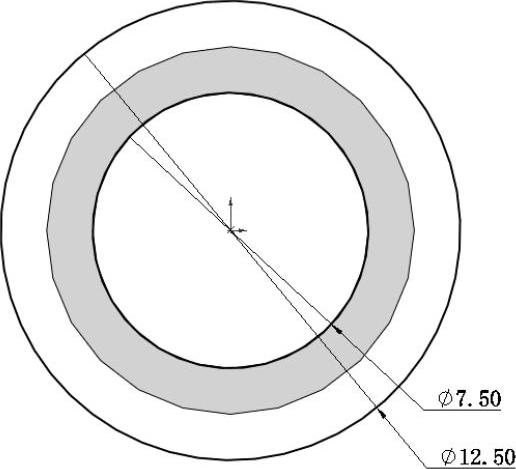

，在上步的拉伸体圆心处绘制直径为7.50mm和12.50mm的圆，如图4-22所示。(www.chuimin.cn)

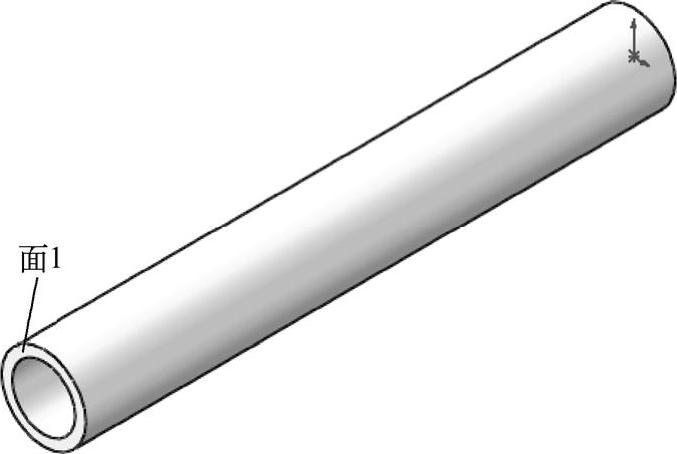

图4-21 拉伸后的图形
图4-22 绘制草图
拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”控制面板中的“拉伸凸台/基体”按钮
，此时系统弹出图4-23所示的“凸台-拉伸”属性管理器。设置拉伸终条件为“给定深度”，输入拉伸距离为2.50mm，然后单击“确定”按钮
。结果如图4-24所示。
图4-23 “凸台-拉伸”属性管理器2

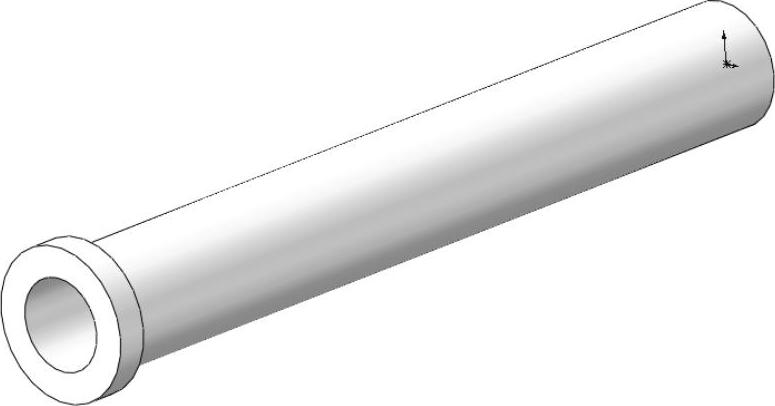

图4-24 拉伸结果
重复
～
，在另一端创建拉伸体，结果如图4-25所示。
圆角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”控制面板中的“圆角”按钮
，此时系统弹出图4-26所示的“圆角”属性管理器。在“半径”一栏中输入值2.50mm，然后用鼠标选取图4-26中的两条边线。然后单击属性管理器中的“确定”按钮
，结果如图4-27所示。

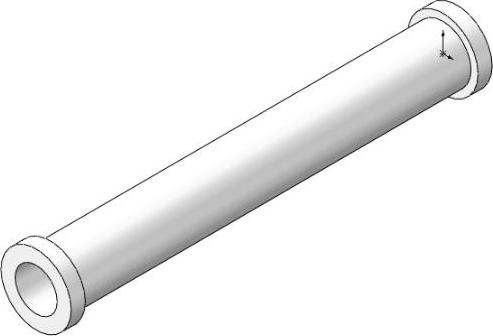

图4-25 另侧拉伸

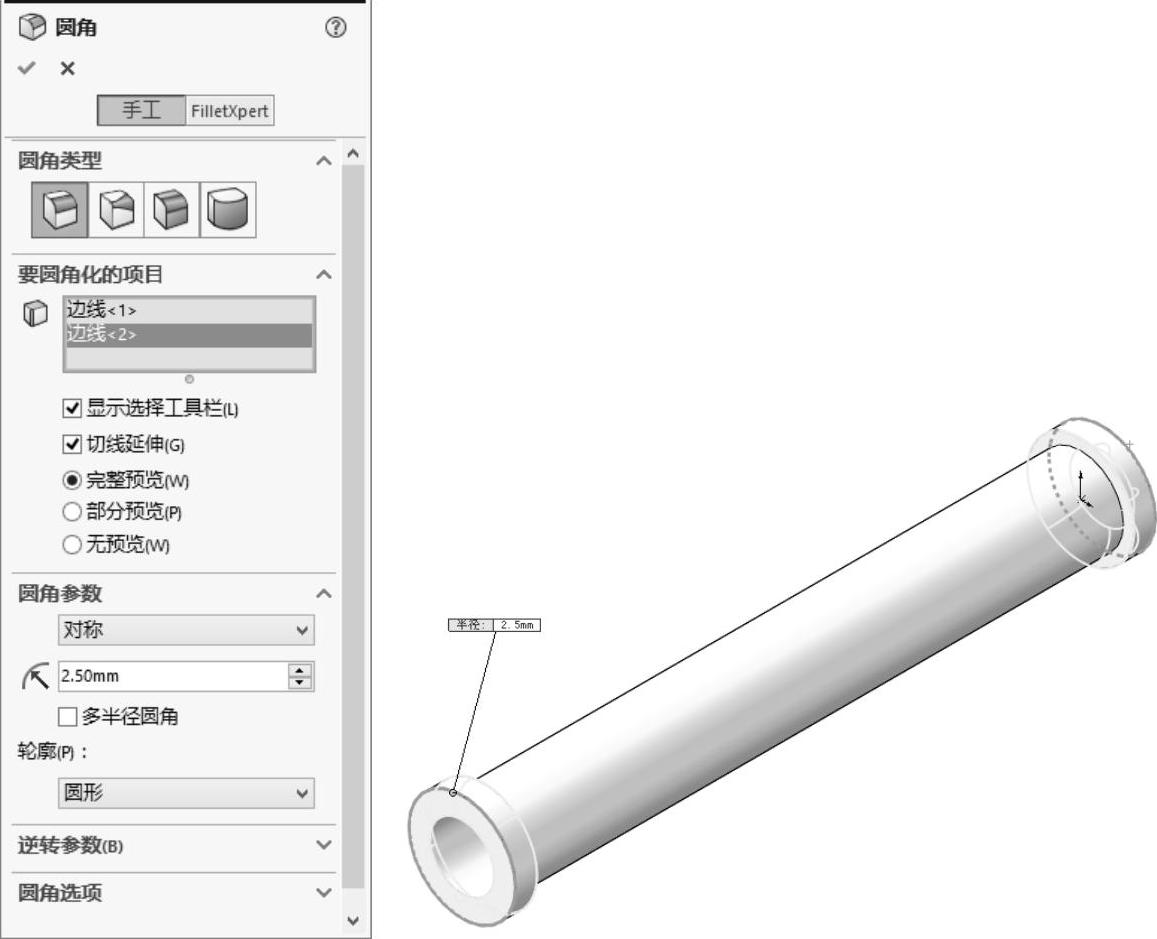

图4-26 “圆角”属性管理器

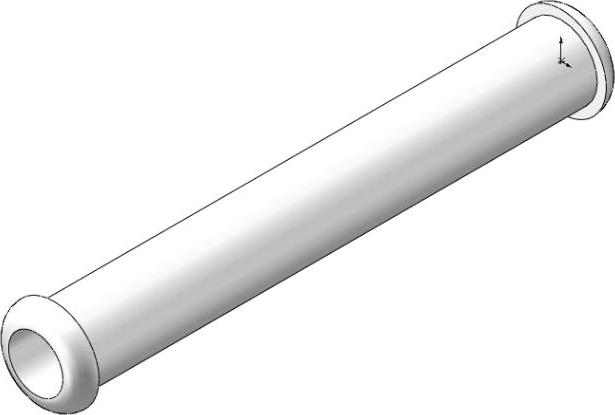

图4-27 圆角实体
