本实例绘制的法兰盘如图4-4所示。

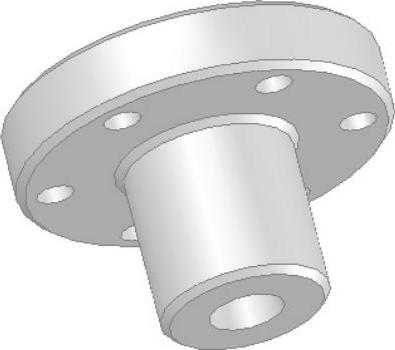

图4-4 法兰盘

实讲实训多媒体演示

请参见附赠网盘中的\\视频\第4章\法兰盘.avi。

思路分析

首先绘制法兰盘的底座草图并拉伸，然后绘制法兰盘轴部并拉伸切除轴孔，最后对法兰盘相应的部分进行倒角处理，绘制流程如图4-5所示。


图4-5 绘制法兰盘流程图

绘制步骤

978-7-111-57945-8-Chapter04-9.jpg新建文件。启动SolidWorks 2017，选择菜单栏中的“文件”→“新建”命令或单击“快速访问”工具栏中的“新建”按钮978-7-111-57945-8-Chapter04-10.jpg，创建一个新的零件文件。

978-7-111-57945-8-Chapter04-11.jpg绘制法兰盘底座的草图。在FeatureManager设计树中选择“前视基准面”作为绘制图形的基准面。单击“草图”控制面板中的“圆”按钮978-7-111-57945-8-Chapter04-12.jpg，以原点为圆心绘制一个大圆，并在圆点水平位置的左侧绘制一个小圆。

978-7-111-57945-8-Chapter04-13.jpg标注尺寸。单击“草图”控制面板中的“智能尺寸”按钮978-7-111-57945-8-Chapter04-14.jpg，标注978-7-111-57945-8-Chapter04-15.jpg中绘制的圆的直径以及定位尺寸，如图4-6所示。

978-7-111-57945-8-Chapter04-16.jpg添加几何关系。选择菜单栏中的“工具”→“几何关系”→“添加”命令，此时系统弹出“添加几何关系”属性管理器。选择两个圆的圆心，然后单击属性管理器中的“水平”按钮978-7-111-57945-8-Chapter04-17.jpg。设置好几何关系后，单击“确定”按钮978-7-111-57945-8-Chapter04-18.jpg。

978-7-111-57945-8-Chapter04-19.jpg圆周阵列草图。选择菜单栏中的“工具”→“草图工具”→“圆周阵列”命令，或者单击“草图”控制面板中的“圆周草图阵列”按钮978-7-111-57945-8-Chapter04-20.jpg，此时系统弹出“圆周阵列”属性管理器。在“要阵列的实体”选项组中，选择图4-6所示的小圆。按照图4-7进行设置后，单击“确定”按钮978-7-111-57945-8-Chapter04-21.jpg，阵列草图如图4-8所示。

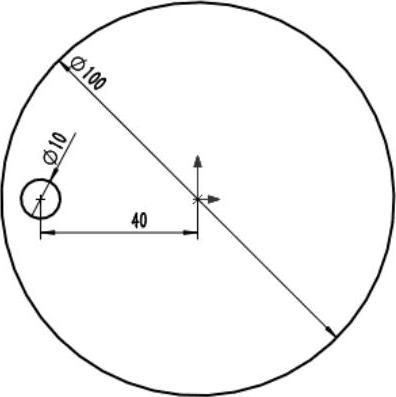

图4-6 标注尺寸1

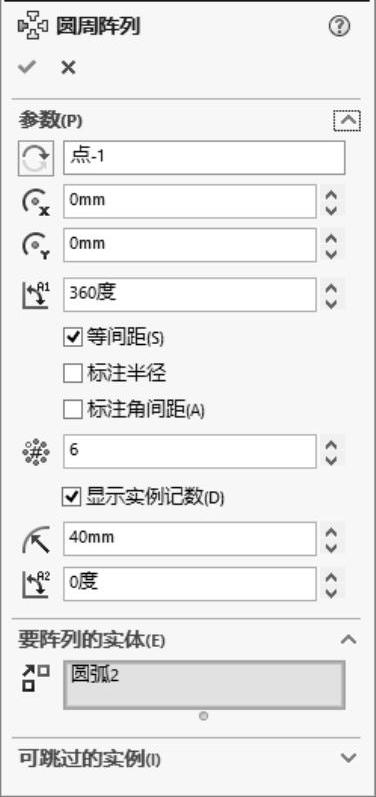

图4-7 “圆周阵列”属性管理器


图4-8 圆环阵列草图

978-7-111-57945-8-Chapter04-25.jpg拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”控制面板中的“拉伸凸台/基体”按钮978-7-111-57945-8-Chapter04-26.jpg，此时系统弹出“拉伸”属性管理器。在“深度”文本框978-7-111-57945-8-Chapter04-27.jpg中输入“20”，然后单击“确定”按钮978-7-111-57945-8-Chapter04-28.jpg。

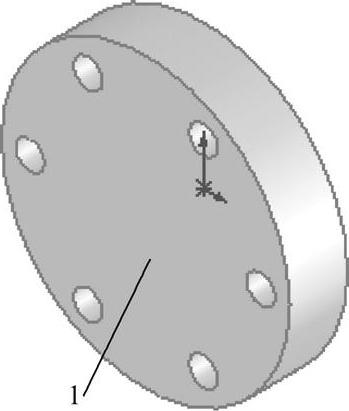

图4-9 创建拉伸1特征(www.chuimin.cn)

978-7-111-57945-8-Chapter04-30.jpg设置视图方向。单击“前导视图”工具栏中的“等轴测”按钮978-7-111-57945-8-Chapter04-31.jpg，将视图以等轴测方向显示，创建的拉伸1特征如图4-9所示。

978-7-111-57945-8-Chapter04-32.jpg设置基准面。选择图4-9所示的表面1，然后单击“前导视图”工具栏中的“正视于”按钮978-7-111-57945-8-Chapter04-33.jpg，将该表面作为绘制图形的基准面。

978-7-111-57945-8-Chapter04-34.jpg绘制草图。单击“草图”控制面板中的“圆”按钮978-7-111-57945-8-Chapter04-35.jpg，以原点为圆心绘制一个圆。

978-7-111-57945-8-Chapter04-36.jpg标注尺寸。单击“草图”控制面板中的“智能尺寸”按钮978-7-111-57945-8-Chapter04-37.jpg，标注978-7-111-57945-8-Chapter04-38.jpg中绘制圆的直径，如图4-10所示。

978-7-111-57945-8-Chapter04-39.jpg拉伸实体。单击“特征”控制面板中的“拉伸凸台/基体”按钮978-7-111-57945-8-Chapter04-40.jpg，此时系统弹出“拉伸”属性管理器。在“深度”文本框978-7-111-57945-8-Chapter04-41.jpg中输入45，然后单击“确定”按钮978-7-111-57945-8-Chapter04-42.jpg。

978-7-111-57945-8-Chapter04-43.jpg设置视图方向。单击“前导视图”工具栏中的“等轴测”按钮978-7-111-57945-8-Chapter04-44.jpg，将视图以等轴测方向显示，创建的拉伸2特征如图4-11所示。


图4-10 标注尺寸2

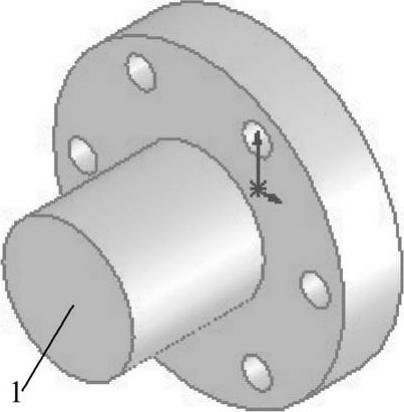

图4-11 创建拉伸2特征

978-7-111-57945-8-Chapter04-47.jpg设置基准面。选择图4-11所示的表面1，然后单击“前导视图”工具栏中的“正视于”按钮978-7-111-57945-8-Chapter04-48.jpg，将该表面作为绘制图形的基准面。

978-7-111-57945-8-Chapter04-49.jpg绘制草图。单击“草图”控制面板中的“圆”按钮978-7-111-57945-8-Chapter04-50.jpg，以原点为圆心绘制一个圆。

978-7-111-57945-8-Chapter04-51.jpg标注尺寸。单击“草图”控制面板中的“智能尺寸”按钮978-7-111-57945-8-Chapter04-52.jpg，标注978-7-111-57945-8-Chapter04-53.jpg中绘制圆的直径，如图4-12所示。

978-7-111-57945-8-Chapter04-54.jpg拉伸实体。单击“特征”控制面板中的“拉伸切除”按钮978-7-111-57945-8-Chapter04-55.jpg，此时系统弹出“拉伸”属性管理器。在“深度”文本框978-7-111-57945-8-Chapter04-56.jpg中输入45，然后单击“确定”按钮978-7-111-57945-8-Chapter04-57.jpg。

978-7-111-57945-8-Chapter04-58.jpg设置视图方向。单击“前导视图”工具栏中的“等轴测”按钮978-7-111-57945-8-Chapter04-59.jpg，将视图以等轴测方向显示，创建的拉伸3特征如图4-13所示。

978-7-111-57945-8-Chapter04-60.jpg倒角实体。选择菜单栏中的“插入”→“特征”→“圆角”命令，或者单击“特征”控制面板中的“圆角”按钮978-7-111-57945-8-Chapter04-61.jpg，此时系统弹出“倒角”属性管理器。在“距离”文本框978-7-111-57945-8-Chapter04-62.jpg中输入2，然后选择图4-13所示的边线1、边线2、边线3和边线4。单击“确定”按钮978-7-111-57945-8-Chapter04-63.jpg，倒角后的图形如图4-14所示。


图4-12 标注尺寸3

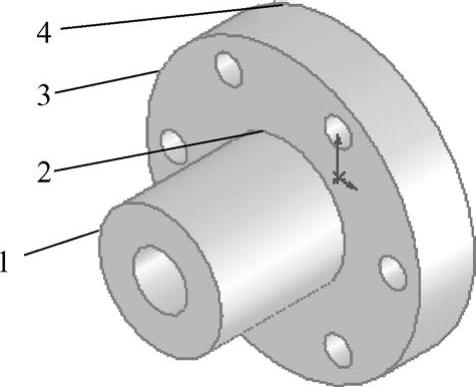

图4-13 创建拉伸3特征

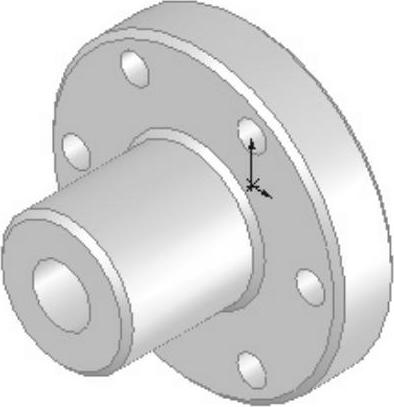

图4-14 倒角后的图形
