SolidWorks2017机械设计中文版：快速创建齿部特征
【摘要】：所以先创建一个与8°斜面垂直的基准面作为生成齿槽特征的草图平面。单击“曲线”工具栏中的“分割线”按钮，或选择菜单栏中的“插入”→“曲线”→“分割线”命令，在绘图区选择“投影”要分割的面，如图3-88所示；单击“确定”按钮，从而在所选面上生成分割线。图3-89 投影分割线图3-90 创建切除拉伸特征2线性阵列。
齿部是沿着零件中8°的斜面加工出来的，因此要在与斜面垂直的草图平面中进行齿槽法向轮廓的描述。所以先创建一个与8°斜面垂直的基准面作为生成齿槽特征的草图平面。
旋转图形。选择菜单栏中的“视图”→“修改”→“旋转”命令，将8°的斜面显示出来。
创建基准面。选择菜单栏中的“插入”→“参考几何体”→“基准面”命令，弹出“基准面”属性管理器。
设置基准面参数。分别选择8°斜面和面的棱边作为参考实体，单击“两面夹角”按钮
，在右侧的文本框中输入角度90，如图3-86所示，单击“确定”按钮
，生成与8°斜面垂直并通过所选棱边的基准面。

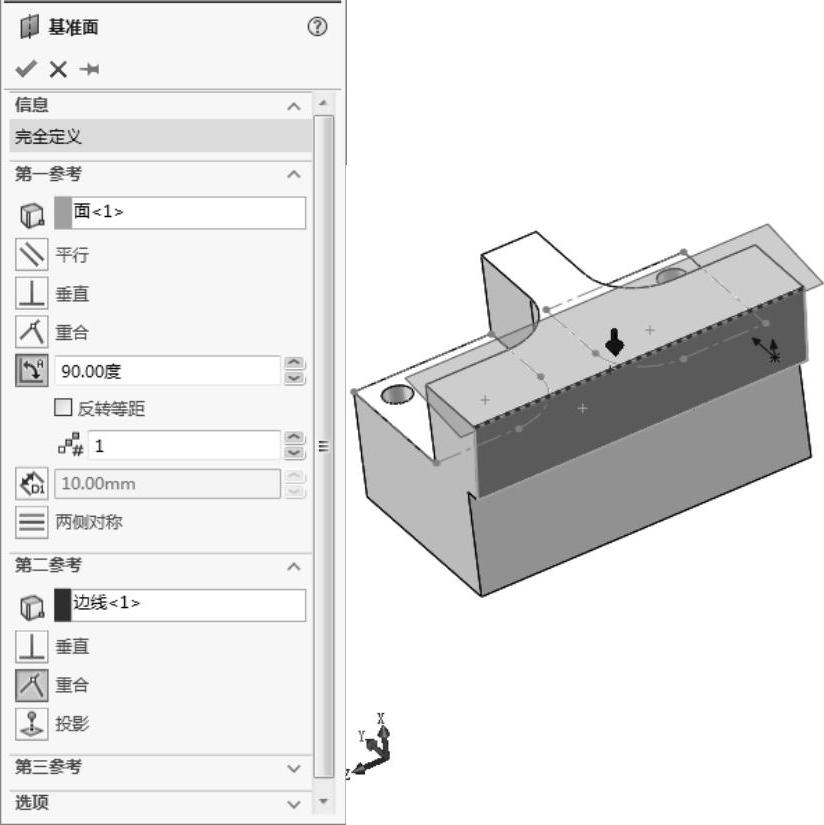

图3-86 设置基准面参数
将光标放在新生成的基准面边框附近，SolidWorks将自动感应拾取这个工作面，显示上会有明显反馈。右击，在弹出的快捷菜单中选择“草图绘制”命令；单击“前导视图”工具栏中的“正视于”按钮
，转换视图到草图的正视状态（默认状态下并不能自动将显示转换到草图的正投影状态）。
绘制齿槽草图。绘制草图靠着8°的斜面轮廓的边绘制齿槽草图，单击“草图”控制面板中的“智能尺寸”按钮
，标注齿槽草图的尺寸；标注较小的图线，可能不能感应所要选定的对象，应当进一步放大显示才行，如图3-87所示。

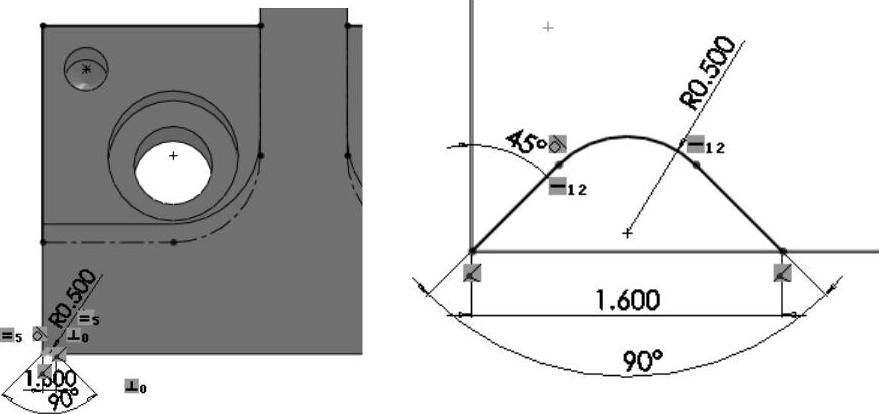

图3-87 绘制齿槽草图
生成分割线。单击“曲线”工具栏中的“分割线”按钮
，或选择菜单栏中的“插入”→“曲线”→“分割线”命令，在绘图区选择“投影”要分割的面，如图3-88所示；单击“确定”按钮
，从而在所选面上生成分割线。
图3-88 设置“投影”要分割的面(www.chuimin.cn)
投影分割线。在分割线所在的面上右击，在弹出的快捷菜单中选择“草图绘制”命令；选择分割线所分割的区域，单击“草图”控制面板中的“转换实体引用”按钮
，将分割线所在的区域投影到新草图中，如图3-89所示。
创建切除拉伸特征2。单击“特征”控制面板中的“拉伸切除”按钮
，在弹出的“切除-拉伸”属性管理器中设置切除的终止条件为“成形到下一面”，选择“基准面1”作为切除方向，如图3-90所示，单击“确定”按钮
，生成单个齿槽。
图3-89 投影分割线

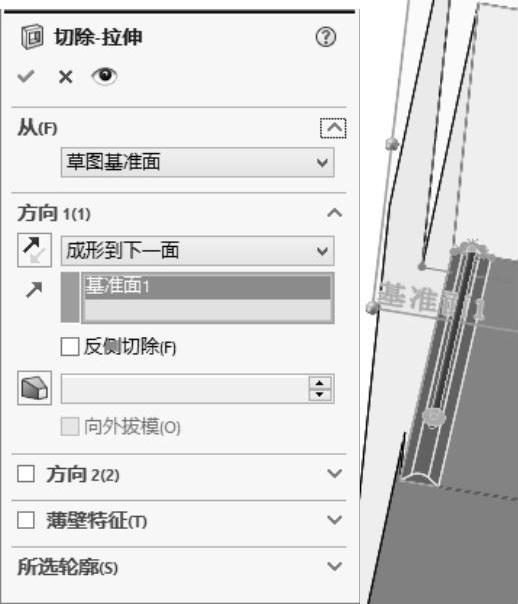

图3-90 创建切除拉伸特征2
线性阵列。在“FeatureManager设计树”中选择齿槽特征“切除-拉伸2”，单击“特征”控制面板中的“线性阵列”按钮
，在绘图区选择图3-91所示的零件棱边作为阵列方向，在弹出的“线性阵列”属性管理器的“阵列间距”文本框
中输入2.10mm，单击“实例数”文本框
的微调按钮
，并在绘图区观察预览效果，从而确定阵列的实例数（大约为29个）；单击“确定”按钮
，生成线性阵列特征，效果如图3-92所示。

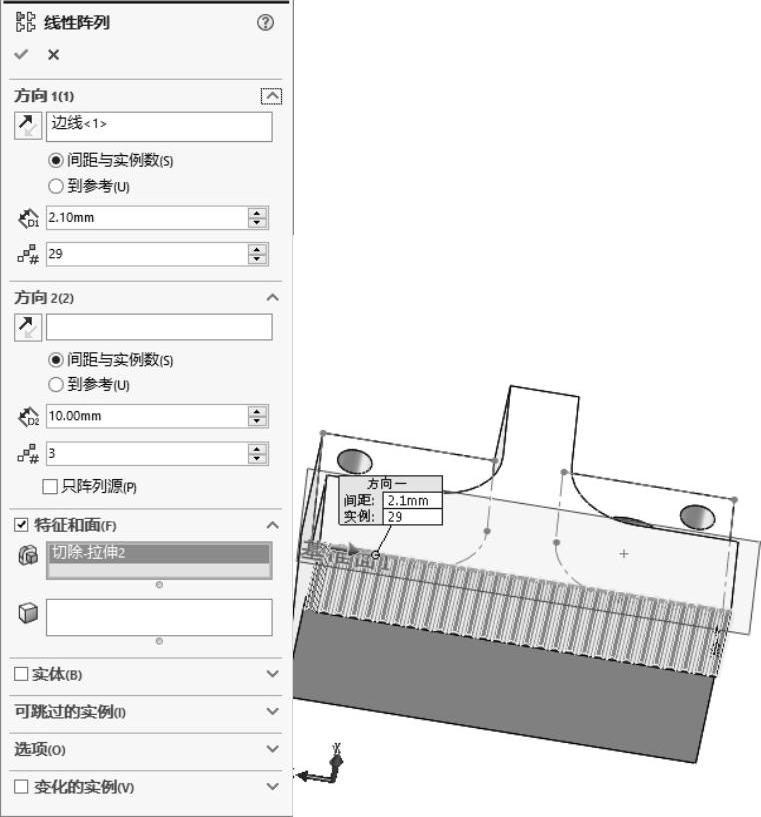

图3-91 线性阵列

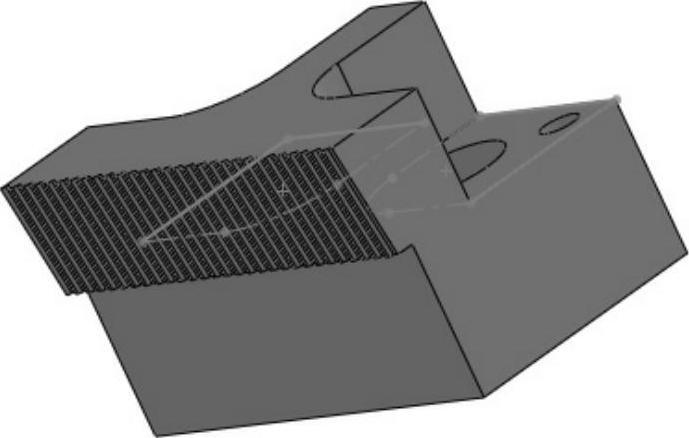

图3-92 线性阵列效果
