本例创建圆轮缘手轮如图3-41所示。

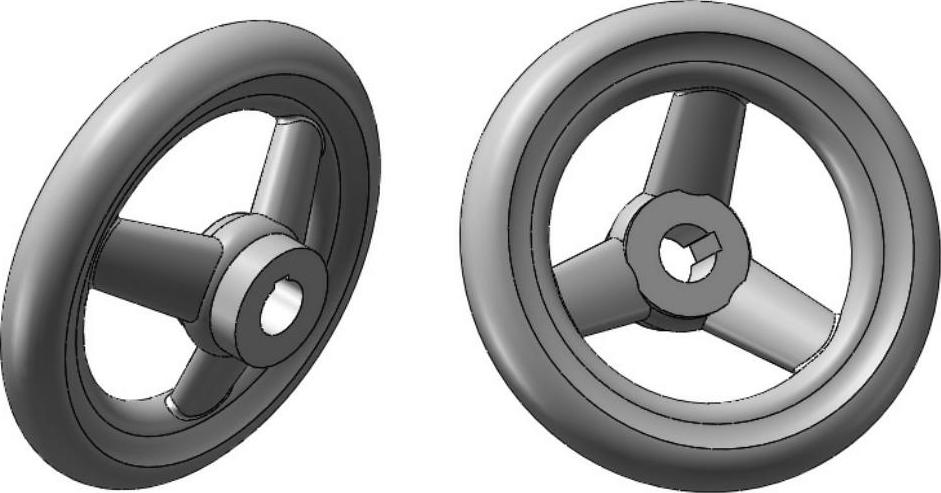

图3-41 圆轮缘手轮

实讲实训多媒体演示

请参见附赠网盘中的\\视频\第3章\圆轮缘手轮.avi。

思路分析

操作件是用来操纵仪器、设备、机器等的一种常用零件，如手柄、手轮、扳手等。它们的结构和外形应满足操作方便、安全、美观、轻便等要求。

操作件已部分标准化，大多可直接外购，有时也需要自行建模绘制图样，进行加工制造。有时用到非标准的，则需要绘制其零件图。

本例通过创建一个典型的操作件类零件—圆轮缘手轮，来介绍操作件类零件的建模方法。圆轮缘手轮的建模过程如图3-42所示。

图3-42 圆轮缘手轮的建模过程

绘制步骤

创建圆轮

新建文件。启动SolidWorks 2017，单击“快速访问”工具栏中的“新建”按钮，或选择菜单栏中的“文件”→“新建”命令，在弹出的“新建SolidWorks文件”对话框中，单击“零件”按钮，然后单击“确定”按钮，新建一个零件文件。

新建草图。选择“前视基准面”作为草图绘制平面，单击“草图”控制面板中的“草图绘制”按钮，进入草图绘制状态；单击“草图”控制面板中的“中心线”按钮，绘制4条中心线，其中，两条为通过坐标原点的水平和竖直中心线，第3、4条为水平中心线（位于过原点的水平中心线之下）。

标注尺寸。单击“草图”控制面板中的“智能尺寸”按钮，标注第3条中心线到坐标原点的距离为37mm，标注第4条中心线到坐标原点的距离为42.5mm。

绘制圆。单击“草图”控制面板中的“圆”按钮，分别以第3、4条中心线与竖直中心线的交点为圆心绘制圆。

裁剪曲线。单击“草图”控制面板中的“剪裁实体”按钮，将两个圆裁剪为上、下两个半圆。

添加智能尺寸。单击“草图”控制面板中的“智能尺寸”按钮，标注两个圆弧的半径分别为5mm和7.5mm，如图3-43所示。

绘制圆弧。单击“草图”控制面板中的“3点圆弧”按钮，以两圆的两个端点为圆弧起点和终点，以任意点为圆心绘制两段圆弧。

添加智能尺寸。单击“草图”控制面板中的“智能尺寸”按钮，标注所绘制圆弧的半径为12mm，得到的圆轮草图如图3-44所示。

图3-43 添加智能尺寸

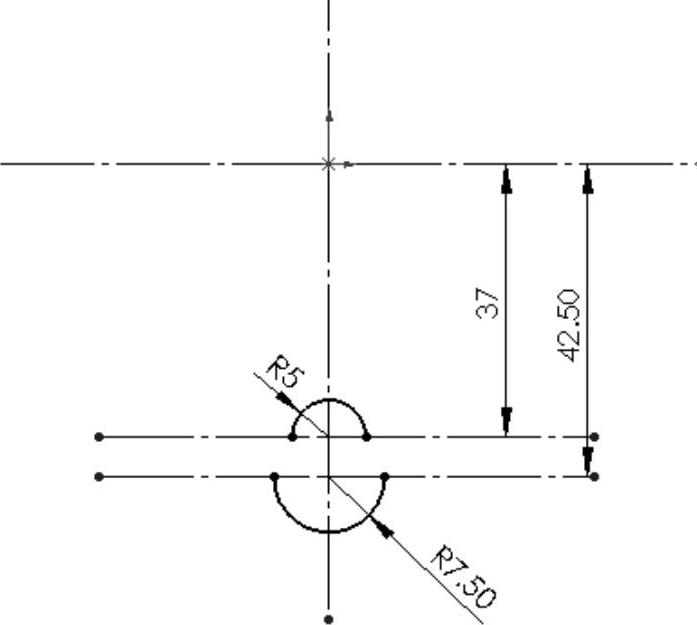

图3-44 圆轮草图

创建圆轮。单击“特征”控制面板中的“旋转凸台/基体”按钮，弹出“旋转”属性管理器；在绘图区选择通过坐标原点的中心线作为旋转轴，选择旋转类型为“给定深度”，在“角度”文本框中输入360.00度，其他选项设置如图3-45所示，单击“确定”按钮，完成圆轮的创建，效果如图3-46所示。

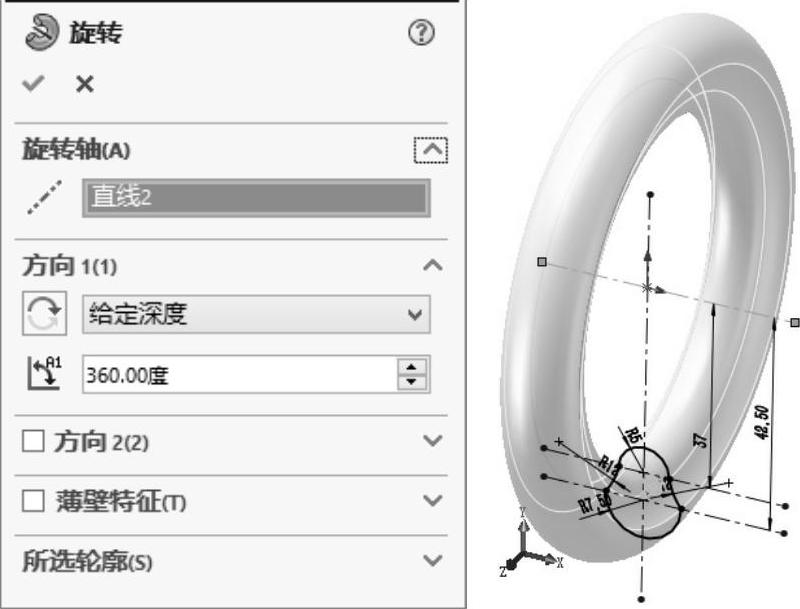

图3-45 “旋转”属性管理器

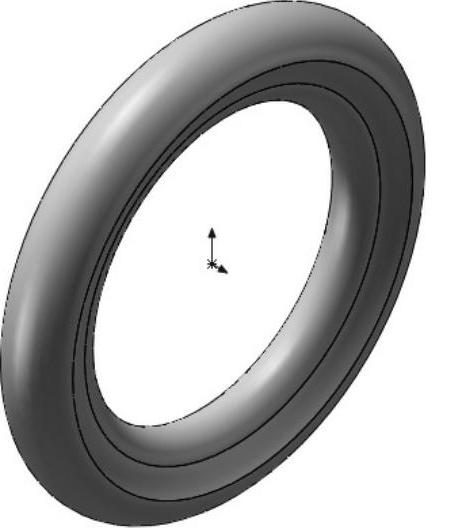

图3-46 创建圆轮

创建安装座

新建草图。选择“前视基准面”作为草图绘制平面，单击“草图”控制面板中的“草图绘制”按钮，进入草图绘制状态。

绘制中心线。单击“草图”控制面板中的“中心线”按钮，绘制一条过坐标原点的水平中心线，作为旋转轴。

绘制草图轮廓。利用草图工具绘制旋转特征的草图轮廓，标注草图轮廓的尺寸，如图3-47所示。

创建安装座基体。单击“特征”控制面板中的“旋转凸台/基体”按钮，弹出“旋转”属性管理器；在绘图区选择过坐标原点的中心线作为旋转轴，选择旋转类型为“给定深度”，在“角度”文本框中输入360.00度，其他选项设置如图3-48所示；单击“确定”按钮，完成安装座基体的创建，效果如图3-49所示。

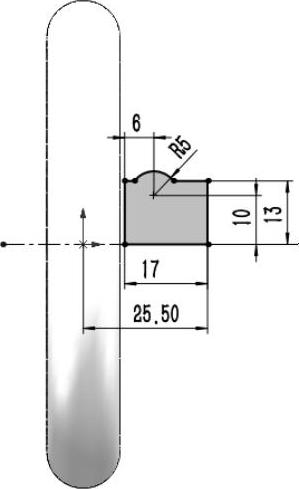

图3-47 绘制草图轮廓并标注尺寸

图3-48 “旋转”属性管理器

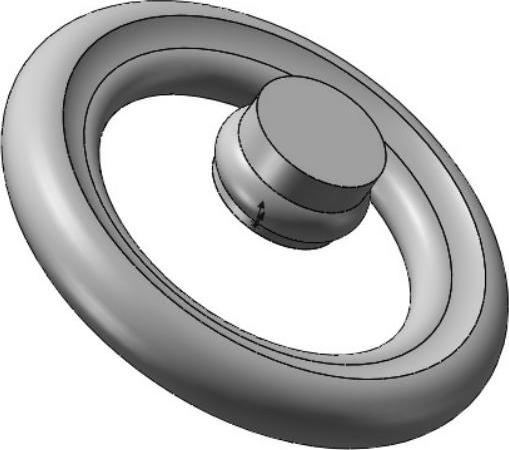

图3-49 创建安装座基体

新建草图。选择图3-49中安装座的顶端面，单击“草图”控制面板中的草图绘制按钮，在其上新建一张草图。单击“前导视图”工具栏中的“正视于”按钮，使视图方向正视于该草图，以方便绘制草图。

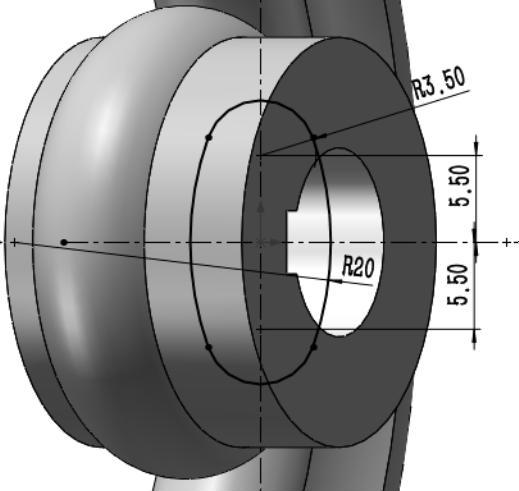

绘制安装孔草图。利用草图工具绘制安装孔的草图轮廓，并标注尺寸，如图3-50所示。(www.chuimin.cn)

创建安装座。单击“特征”控制面板中的“拉伸切除”按钮，弹出“切除-拉伸”属性管理器；设置切除终止条件为“完全贯穿”，其他选项设置如图3-51所示，单击“确定”按钮，完成安装座的创建，效果如图3-52所示

创建轮辐

新建草图。选择“前视基准面”作为草图绘制平面，单击“草图”控制面板中的“草图绘制”按钮，进入草图绘制状态。

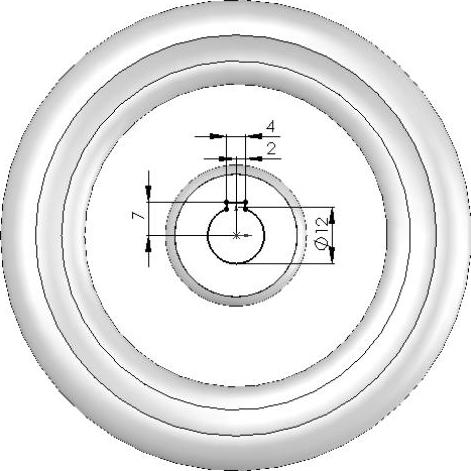

图3-50 绘制安装孔草图

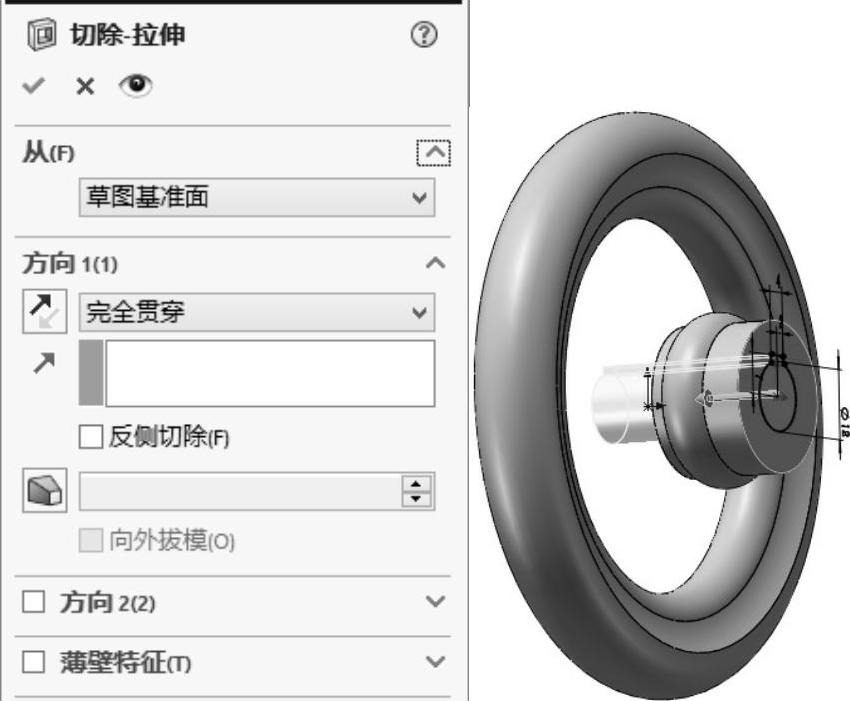

图3-51 “切除-拉伸”属性管理器图

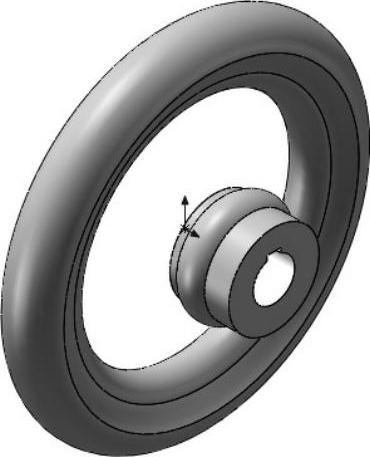

图3-52 创建安装座

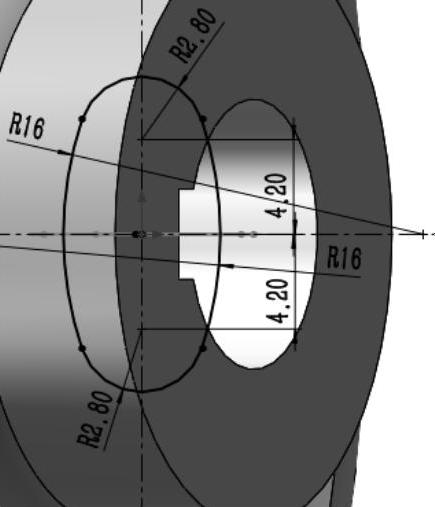

绘制轮辐草图1。单击“前导视图”栏中的“隐藏线可见”按钮，将模型转换到隐藏线可见状态。按住＜Ctrl＞键，选择圆轮的内圆弧和安装座的外圆弧，单击“草图”控制面板中的“转换实体引用”按钮，将选中的轮廓边线转换为图素。单击“草图”控制面板中的“中心线”按钮，绘制一条以两个圆弧的圆心为端点的线段，如图3-53所示；然后单击“前导视图”栏中的“带边线上色”按钮，将模型转换到“带边线上色”状态。选择菜单栏中的“插入”→“退出草图”命令，完成轮辐草图1的绘制。

变换视角。单击“前导视图”工具栏中的“等轴测”按钮，以等轴测视图观察模型；如果在绘图区看不到所绘制的草图，可以选择菜单栏中的“视图”→“隐藏/显示（H）”→“草图”命令，从而显示草图。

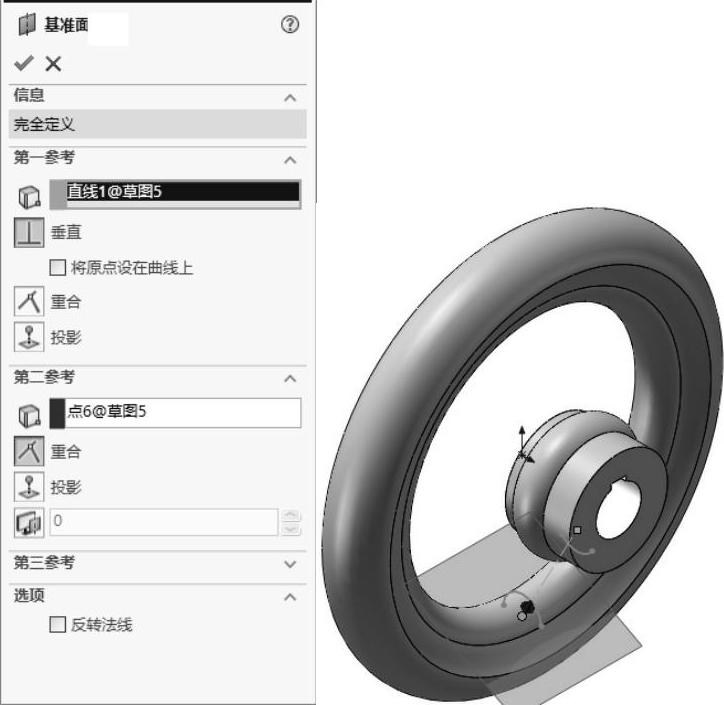

创建基准面1。单击“参考几何体”下拉列表中的“基准面”按钮，弹出“基准面”属性管理器，在绘图区选择所绘制的中心线和草图中圆轮圆弧的圆心，此时会自动激活“垂直”按钮和“重合”按钮，如图3-54所示；单击“确定”按钮，创建通过所选圆弧圆心点并垂直于所选中心线的基准面1。

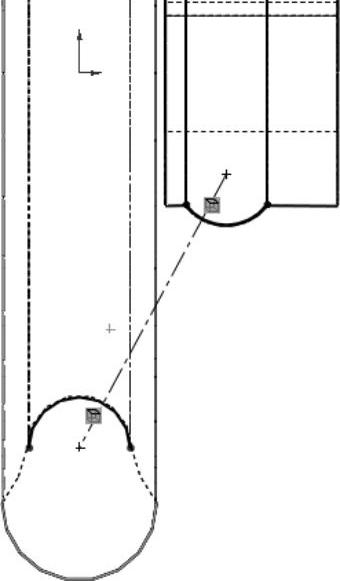

图3-53 绘制轮辐草图1

图3-54 创建基准面1

创建基准面2。单击“参考几何体”工具栏中的“基准面”按钮，弹出“基准面”属性管理器，然后在绘图区选择草图中安装座圆弧的圆心和所绘制的中心线。单击“确定”按钮，创建通过所选圆弧圆心并垂直于所选中心线的基准面2，效果如图3-55所示。

新建草图。选择“基准面1”作为草绘平面，单击“草图”控制面板中的“草图绘制”按钮，在其上新建一张草图；单击“前导视图”工具栏中的“正视于”按钮，正视于基准面1，以方便绘制草图。

绘制轮辐草图2。利用草图工具绘制图3-56所示的草图轮廓；选择菜单栏中的“插入”→“退出草图”命令，完成轮辐草图2的绘制。

新建草图。选择基准面2作为草绘平面，单击“草图”控制面板中的“草图绘制”按钮，在其上新建一张草图；单击“前导视图”工具栏中的“正视于”按钮，正视于基准面2，以方便绘制草图。

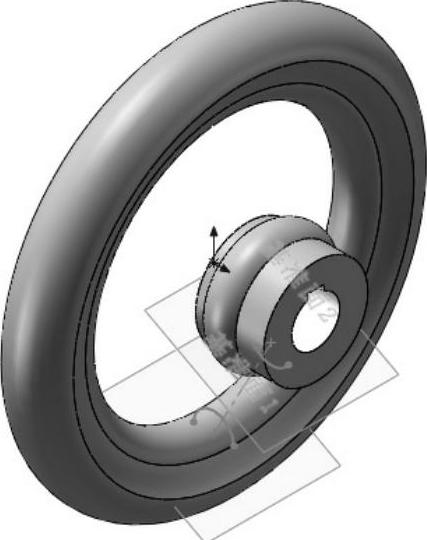

图3-55 创建基准面2

绘制轮辐草图3。利用草图工具绘制图3-57所示的草图轮廓；选择菜单栏中的“插入”→“退出草图”命令，完成轮辐草图3的绘制。

图3-56 绘制轮辐草图2

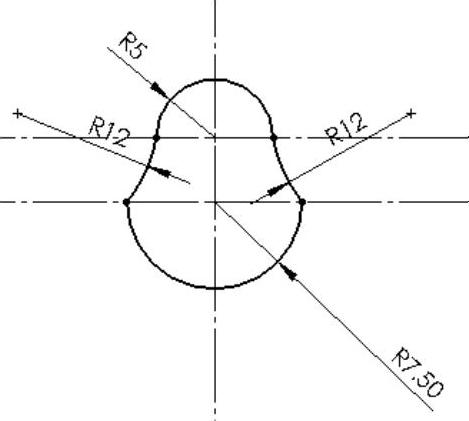

图3-57 绘制轮辐草图3

创建放样特征。单击“特征”控制面板中的“放样凸台/基体”按钮，弹出“放样”属性管理器；在绘图区选择刚刚绘制的两个草图作为放样轮廓，其他选项设置如图3-58所示，单击“确定”按钮，完成放样特征的创建。

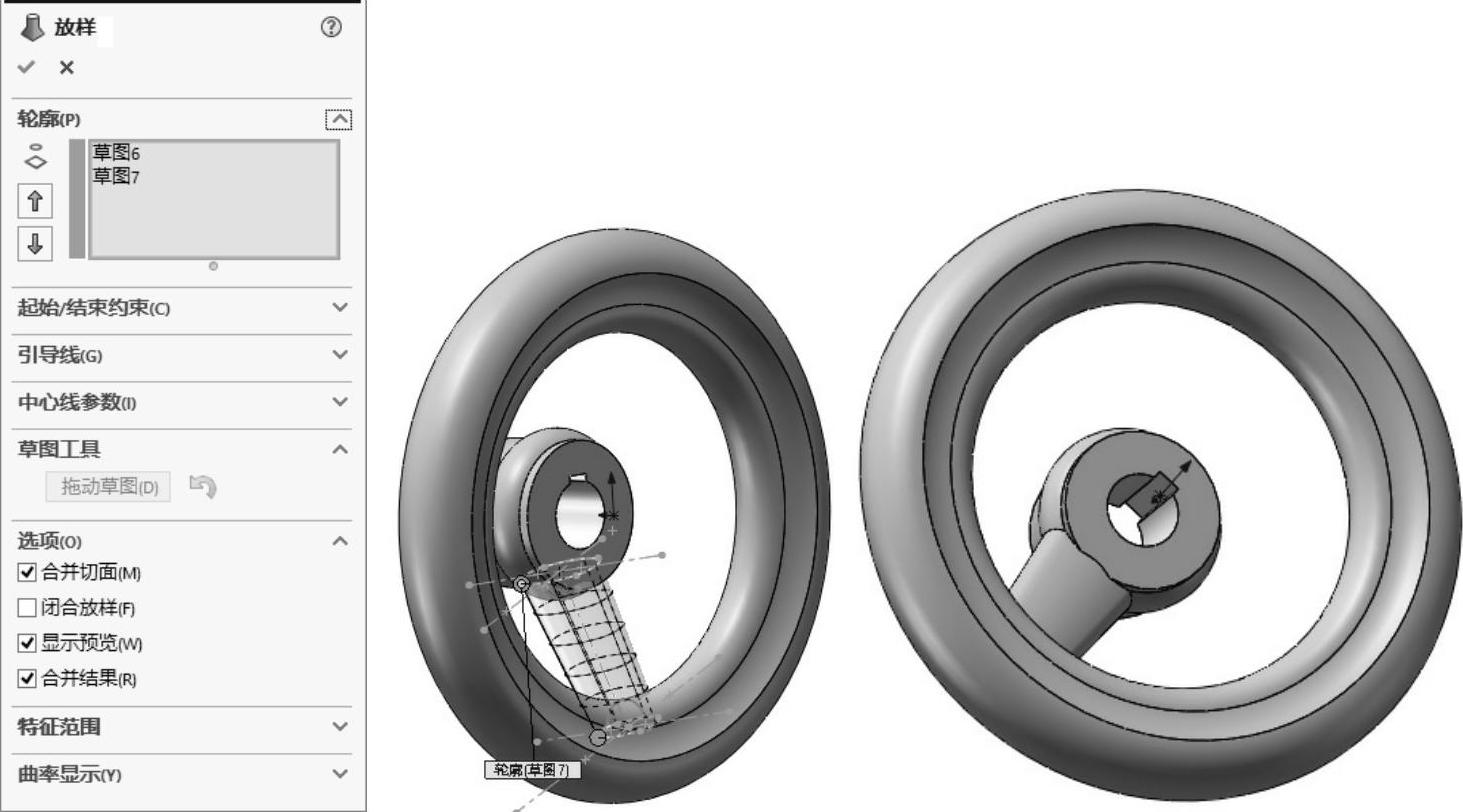

图3-58 创建放样特征

显示临时轴。选择菜单栏中的“视图”→“隐藏/显示（H）”→“临时轴”命令，在绘图区显示临时轴，为圆周阵列特征作准备。

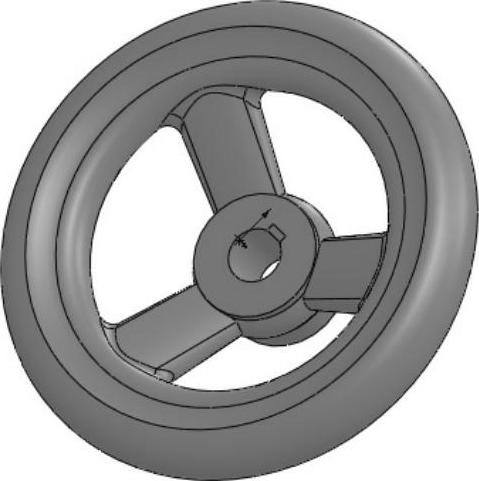

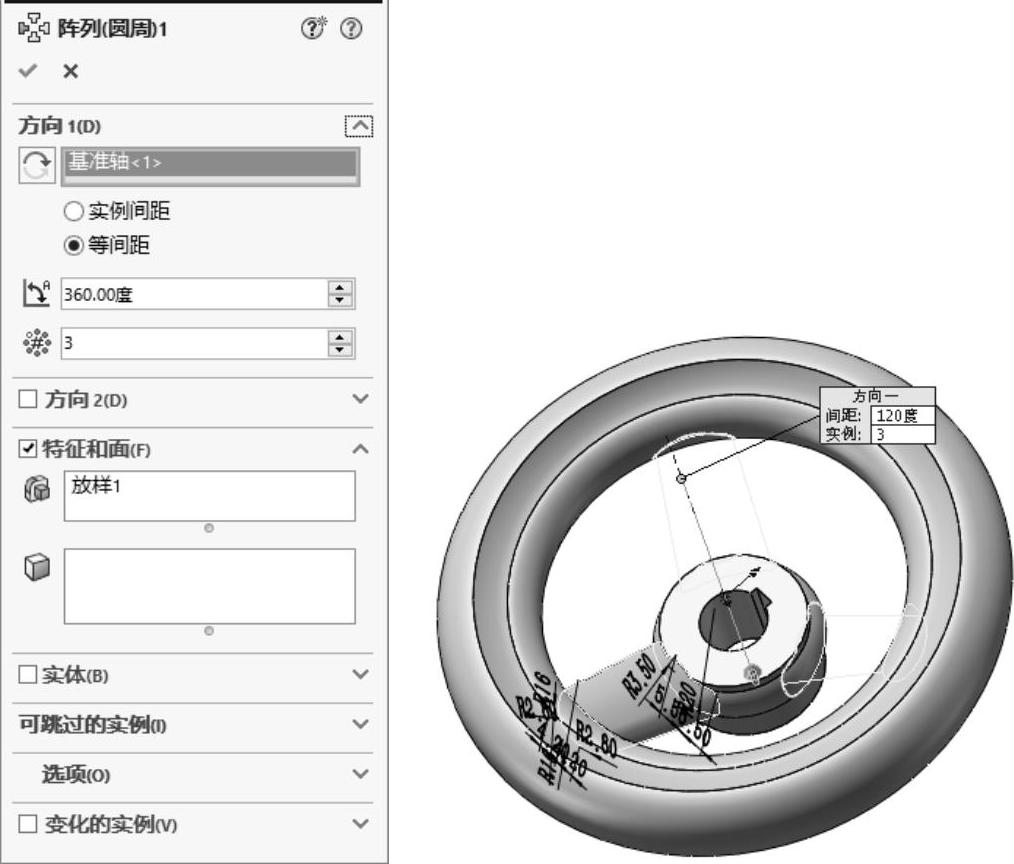

圆周阵列。单击“特征”控制面板中的“圆周阵列”按钮，弹出“阵列（圆周）”属性管理器，选择圆轮的旋转临时轴作为阵列轴，在“实例数”文本框中设置实例数为3，单击“要阵列的特征”选项框，然后在绘图区选择放样特征作为要阵列的特征，其他选项设置如图3-59所示；单击“确定”按钮，创建圆周阵列特征，完成轮辐的创建。
