《SolidWorks2017机械设计实例：弯管》
【摘要】：本例创建的弯管如图3-28所示。图3-28 弯管实讲实训多媒体演示请参见附赠网盘中的\\视频\第3章\弯管.avi。图3-29 绘制弯管流程图绘制步骤创建一端法兰新建文件。图3-30 绘制圆并标注尺寸图3-31 拉伸实体扫描弯管新建草图。单击“前导视图”工具栏中的“正视于”按钮，正视于前视图。单击“快速访问”工具栏中的“保存”按钮，将零件保存为“弯管.sldprt”，最终效果如图3-37所示。
本例创建的弯管如图3-28所示。
图3-28 弯管
实讲实训多媒体演示
请参见附赠网盘中的\\视频\第3章\弯管.avi。
思路分析
本例通过扫描工具来创建一个钢管转弯部位的模型，这种弯管一般用于水泵的出水口位置，使水流转向，如图3-29所示。

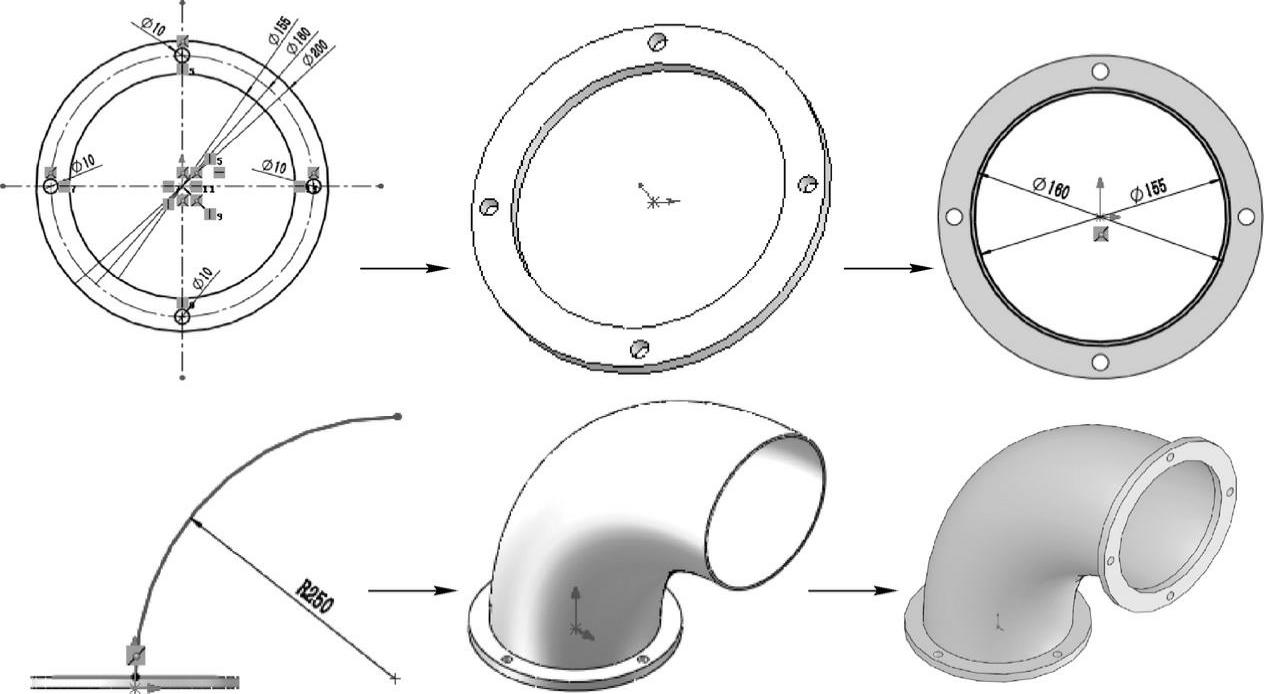

图3-29 绘制弯管流程图
绘制步骤
创建一端法兰
新建文件。启动SolidWorks 2017，选择菜单栏中的“文件”→“新建”命令，或单击“快速访问”工具栏中的“新建”按钮
，在弹出的“新建SolidWorks文件”对话框中，单击“零件”按钮
，然后单击“确定”按钮，新建一个零件文件。
新建草图。在“FeatureManager设计树”中选择“上视基准面”作为草图绘制基准面，单击“草图”控制面板中的“草图绘制”按钮
，新建一张草图。
选择视图。单击“前导视图”工具栏中的“正视于”按钮
，正视于上视图。
绘制中心线。单击“草图”控制面板中的“中心线”按钮
，过原点绘制两条相互垂直的中心线。
绘制圆。单击“草图”控制面板中的“圆”按钮
，绘制一个以原点为圆心、直径为180mm的圆，作为构造线。
绘制圆并标注尺寸。单击“草图”控制面板中的“圆”按钮
，绘制法兰草图并标注尺寸，如图3-30所示。
拉伸实体。单击“特征”控制面板中的“拉伸凸台/基体”按钮
，在弹出的“凸台-拉伸”属性管理器中设置拉伸的终止条件为“给定深度”，在“深度”文本框
中输入10，其他选项保持系统默认设置，单击“确定”按钮
，完成法兰的创建，如图3-31所示。

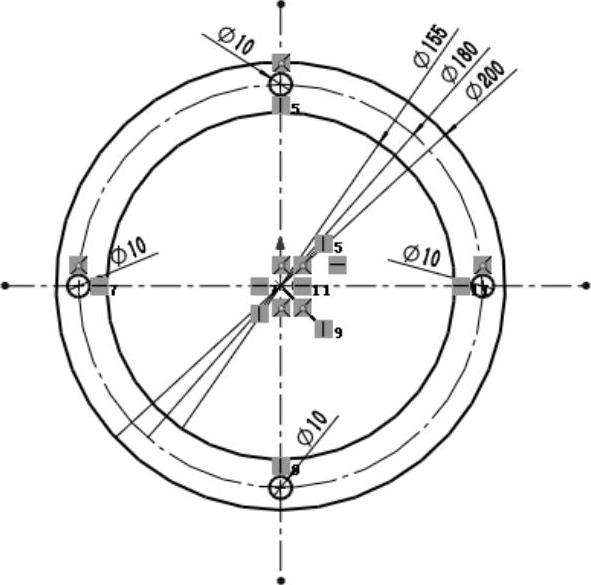

图3-30 绘制圆并标注尺寸

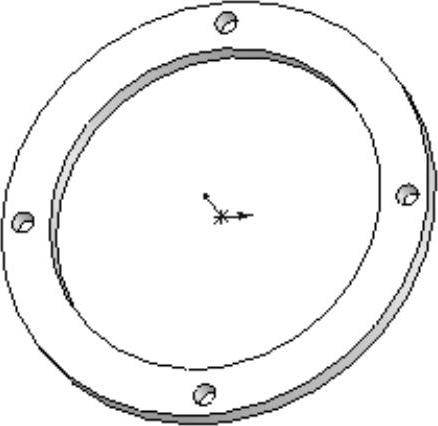

图3-31 拉伸实体
扫描弯管
新建草图。选择法兰的上表面，单击“草图”控制面板中的“草图绘制”按钮
，新建一张草图。
选择视图。单击“前导视图”工具栏中的“正视于”按钮
，正视于该草图平面。(www.chuimin.cn)
绘制扫描轮廓。单击“草图”控制面板中的“圆”按钮
，绘制两个以原点为圆心，直径分别为160mm和155mm的圆作为扫描轮廓，如图3-32所示。然后单击“退出草图”按钮
，退出草图绘制。
新建草图。在“FeatureManager设计树”中选择“前视基准面”作为草图绘制基准面，单击“草图”控制面板中的“草图绘制”按钮
，新建一张草图。
选择视图。单击“前导视图”工具栏中的“正视于”按钮
，正视于前视图。
绘制扫描路径。单击“草图”控制面板中的“中心线”按钮
和“圆心/起/终点画弧”按钮
，在法兰上表面延伸的一条水平线上捕捉一点作为圆心，以上表面原点作为圆弧起点，绘制一个1/4圆弧作为扫描路径，标注半径尺寸为250mm，如图3-33所示。

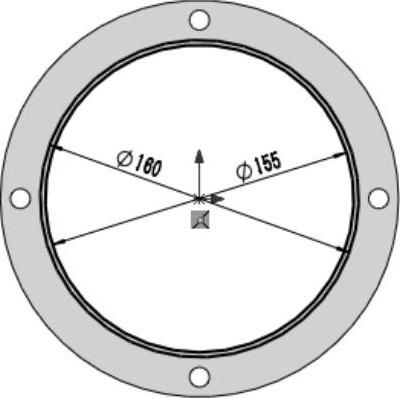

图3-32 绘制扫描轮廓

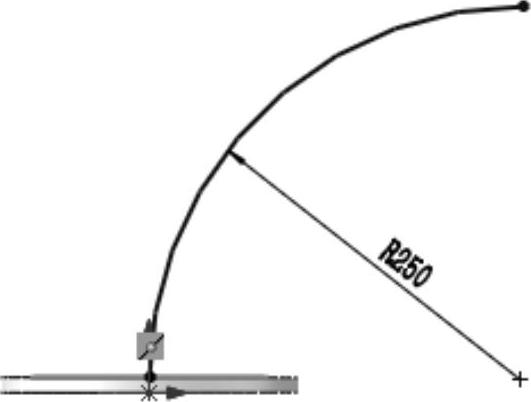

图3-33 绘制扫描路径
扫描弯管。单击“特征”控制面板中的“扫描”按钮
，弹出“扫描”属性管理器；选择上面步骤
中绘制的草图作为扫描轮廓，选择步骤
中绘制的草图作为扫描路径，如图3-34所示，单击“确定”按钮
，生成弯管部分，如图3-35所示。

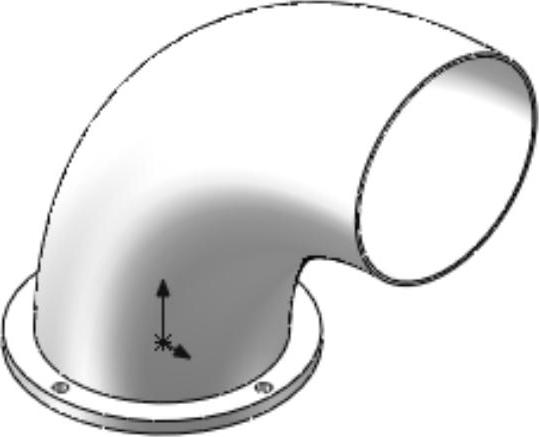

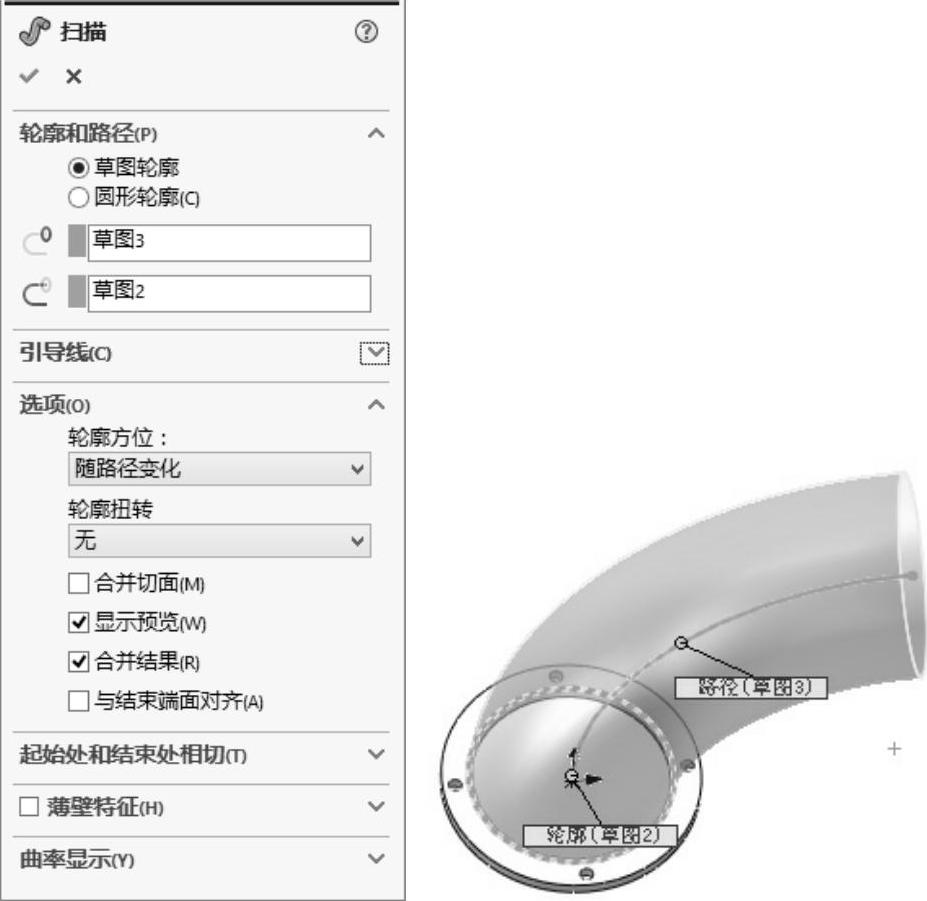

图3-34 扫描弯管
图3-35 生成弯管
创建另一端法兰
新建草图。选择弯管的另一端面，单击“草图”控制面板中的“草图绘制”按钮
，新建一张草图。
设置视图方向。单击“前导视图”工具栏中的“正视于”按钮
，正视于该草图平面。
绘制另一端法兰草图。重复
中绘制法兰的步骤
～
，绘制另一端的法兰草图，如图3-36所示。
拉伸生成实体。单击“特征”控制面板中的“拉伸凸台/基体”按钮
，在“凸台-拉伸”属性管理器中设置拉伸的终止条件为“给定深度”，在“深度”文本框
中输入10，其他选项保持系统默认设置，单击“确定”按钮
，完成法兰的创建。
保存文件。单击“快速访问”工具栏中的“保存”按钮
，将零件保存为“弯管.sldprt”，最终效果如图3-37所示。

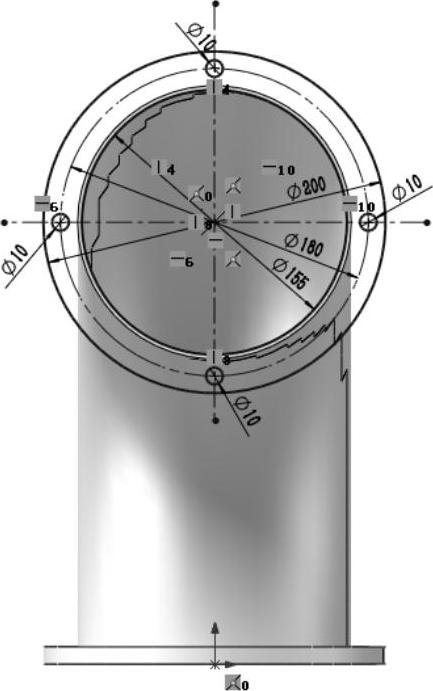

图3-36 绘制另一端法兰草图

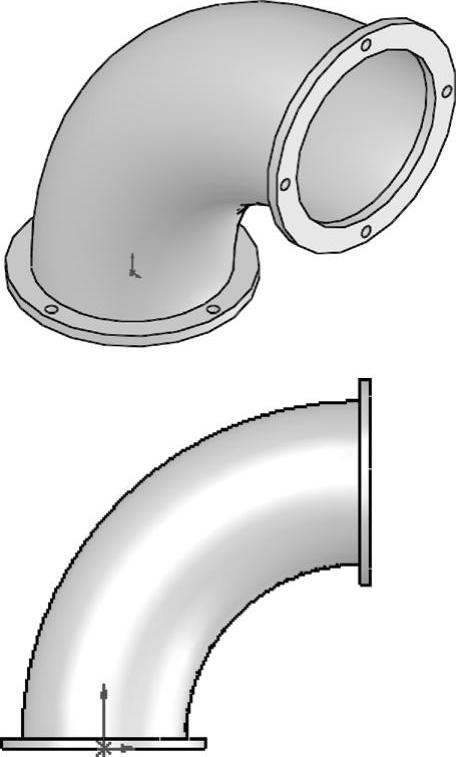

图3-37 弯管最终效果
