SolidWorks2017机械设计自学手册：铆钉实例
【摘要】：思路分析首先绘制草图，然后通过旋转创建铆钉。图3-21 绘制铆钉的流程图绘制步骤新建文件。执行“插入”→“凸台/基体”→“旋转”菜单命令，或者单击“特征”控制面板中的“旋转凸台/基体”按钮，弹出图3-23所示“旋转”属性管理器。设置旋转类型为“给定深度”，输入旋转角度为360°，其他采用默认设置，单击“确定”按钮，结果如图3-24所示。图3-22 绘制草图图3-23 “旋转”属性管理器图3-24 旋转实体

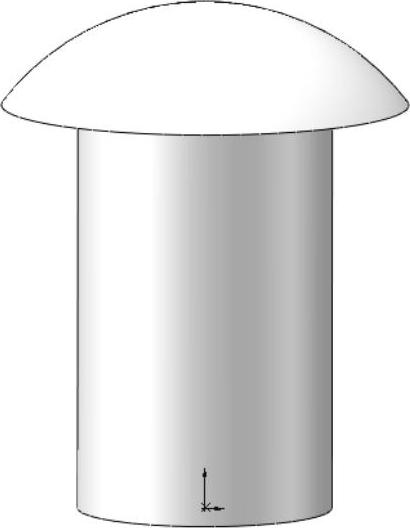

本例创建的铆钉如图3-20所示。
图3-20 铆钉
实讲实训多媒体演示
请参见附赠网盘中的\\视频\第3章\柳钉.avi。
思路分析
首先绘制草图，然后通过旋转创建铆钉。绘制的流程图如图3-21所示。

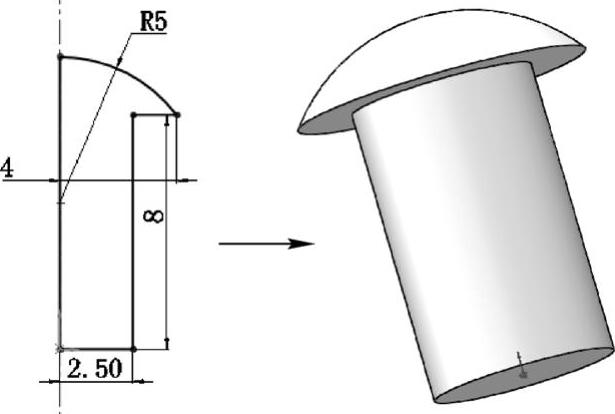

图3-21 绘制铆钉的流程图
绘制步骤
新建文件。启动SolidWorks 2017，单击“快速访问”工具栏中的“新建”按钮
，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中，单击“零件”按钮
，然后单击“确定”按钮，新建一个零件文件。(www.chuimin.cn)
设置基准面。在左侧“FeatureManager设计树”中用鼠标选择“前视基准面”，然后单击“前导视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”控制面板中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”控制面板中的“中心线”按钮
、“直线”按钮
和“圆心/起/终点画弧（T）”按钮
，绘制图3-22所示的草图并标注尺寸。
旋转实体。执行“插入”→“凸台/基体”→“旋转”菜单命令，或者单击“特征”控制面板中的“旋转凸台/基体”按钮
，弹出图3-23所示“旋转”属性管理器。设置旋转类型为“给定深度”，输入旋转角度为360°，其他采用默认设置，单击“确定”按钮
，结果如图3-24所示。

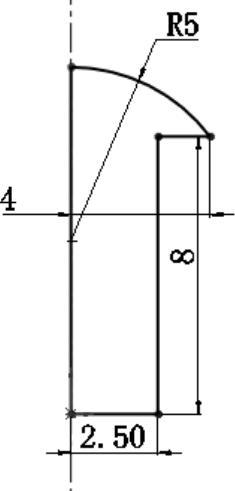

图3-22 绘制草图

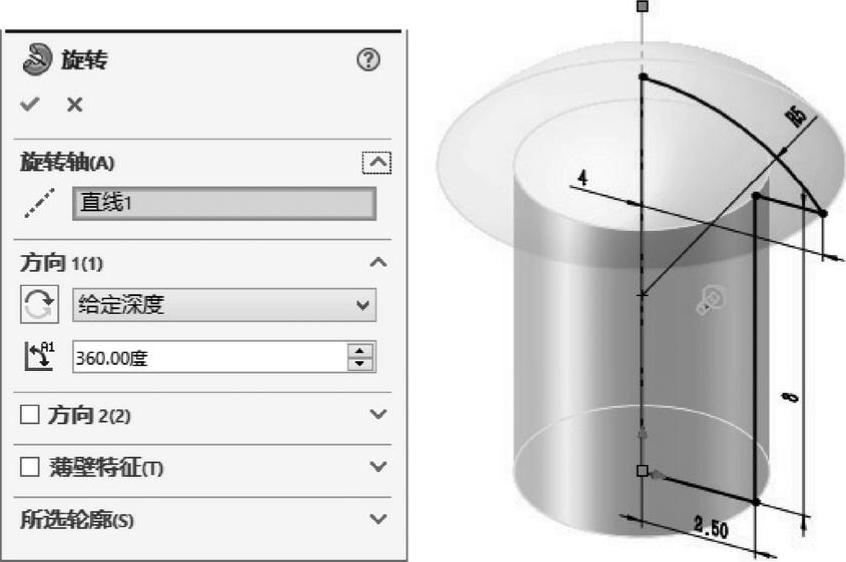

图3-23 “旋转”属性管理器

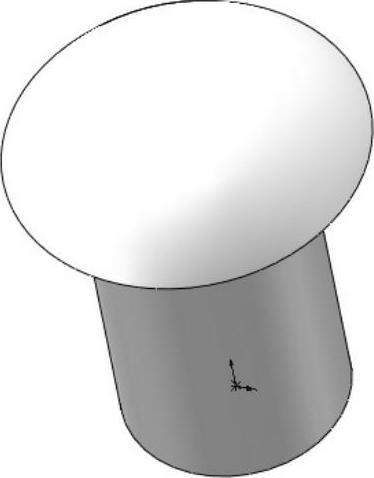

图3-24 旋转实体
