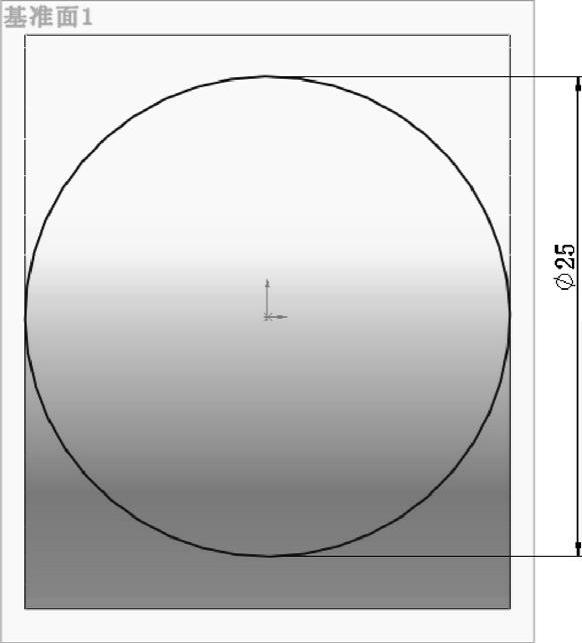

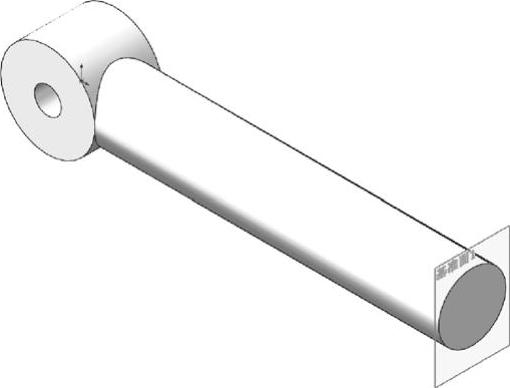

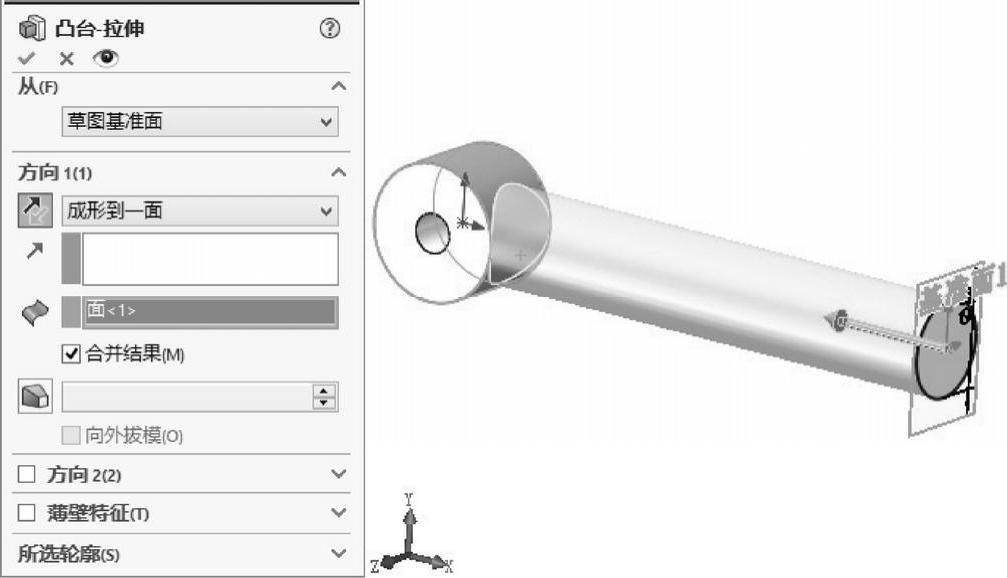

【摘要】：本例绘制的液压杆1，如图3-5所示。图3-5 液压杆1实讲实训多媒体演示请参见附赠网盘中的\\视频\第3章\液压杆1.avi。思路分析首先绘制液压杆1的外形的草图，然后两次拉伸成为液压杆1主体轮廓，绘制的流程图如图3-6所示。图3-8 “凸台-拉伸”属性管理器1图3-9 拉伸结果图3-10 “基准面”属性管理器绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“基准面1”作为绘制图形的基准面。图3-13 “凸台-拉伸”属性管理器2图3-14 拉伸实体

本例绘制的液压杆1，如图3-5所示。

图3-5 液压杆1

实讲实训多媒体演示

请参见附赠网盘中的\\视频\第3章\液压杆1.avi。

思路分析

首先绘制液压杆1的外形的草图，然后两次拉伸成为液压杆1主体轮廓，绘制的流程图如图3-6所示。

图3-6 绘制液压杆流程图

创建步骤

新建文件。启动SolidWorks 2017，选择菜单栏中的“文件”→“新建”命令，或者单击“快速访问”工具栏中的“新建”按钮，在弹出的“新建SolidWorks文件”对话框中选择“零件”按钮，然后单击“确定”按钮，创建一个新的零件文件。

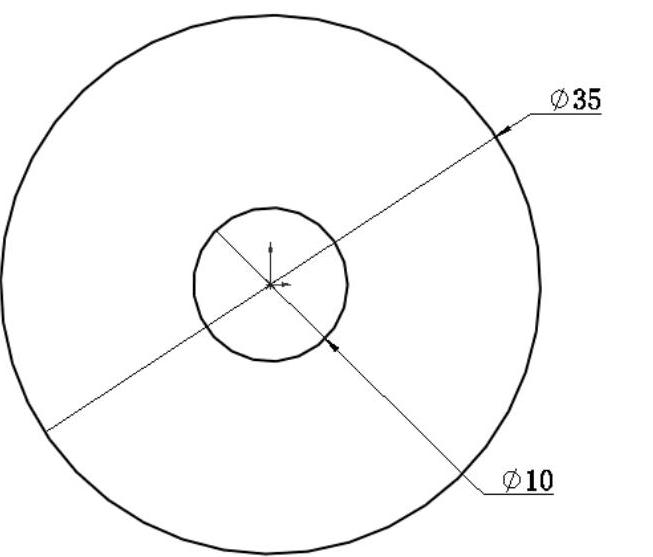

绘制草图。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“草图”控制面板中的“圆”按钮，在坐标原点绘制直径为10和35的圆，标注尺寸后结果如图3-7所示。

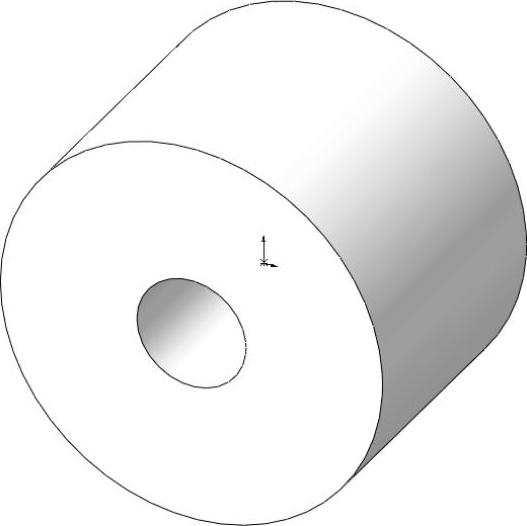

拉伸实体。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”控制面板中的“拉伸凸台/基体”按钮，此时系统弹出图3-8所示的“凸台-拉伸”属性管理器。设置拉伸终止条件为“两侧对称”，输入拉伸距离为25.00mm，然后单击“确定”按钮，结果如图3-9所示。

图3-7 绘制草图尺寸

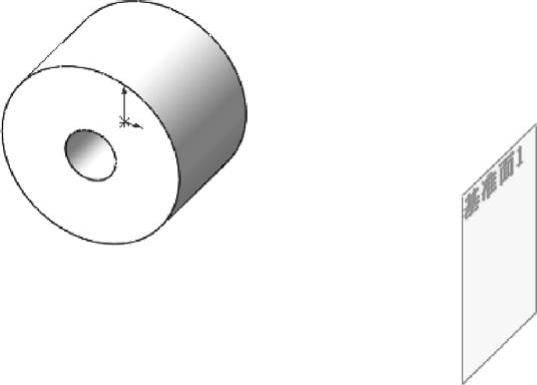

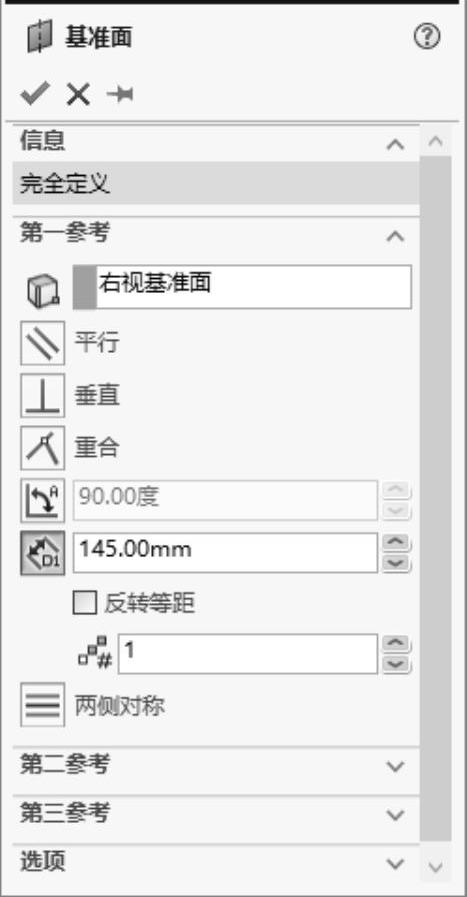

创建基准平面。在左侧的“FeatureManager设计树”中用鼠标选择“右视基准面”作为绘制图形的基准面。单击“参考几何体”下拉列表中的“基准面”按钮，弹出“基准面”属性管理器，在“偏移距离”文本框中输入距离为145.00，如图3-10所示；单击属性管理器中的“确定”按钮，生成基准面如图3-11所示。
