本例绘制的拨叉草图如图2-18所示。


图2-18 拨叉草图

实讲实训多媒体演示

请参见附赠网盘中的\\视频\第2章\拔叉草图.avi。

思路分析

本例首先绘制构造线构建大概轮廓，然后对其进行修剪和圆角操作，最后标注图形尺寸，完成草图的绘制。绘制的流程图如图2-19所示。


图2-19 拔叉草图绘制流程图

绘制步骤

978-7-111-57945-8-Chapter02-56.jpg新建文件。启动SolidWorks 2017，单击“快速访问”工具栏中的“新建”按钮978-7-111-57945-8-Chapter02-57.jpg，在弹出的图2-20所示的“新建SOLIDWORKS文件”对话框中选择“零件”按钮978-7-111-57945-8-Chapter02-58.jpg，然后单击“确定”按钮，创建一个新的零件文件。

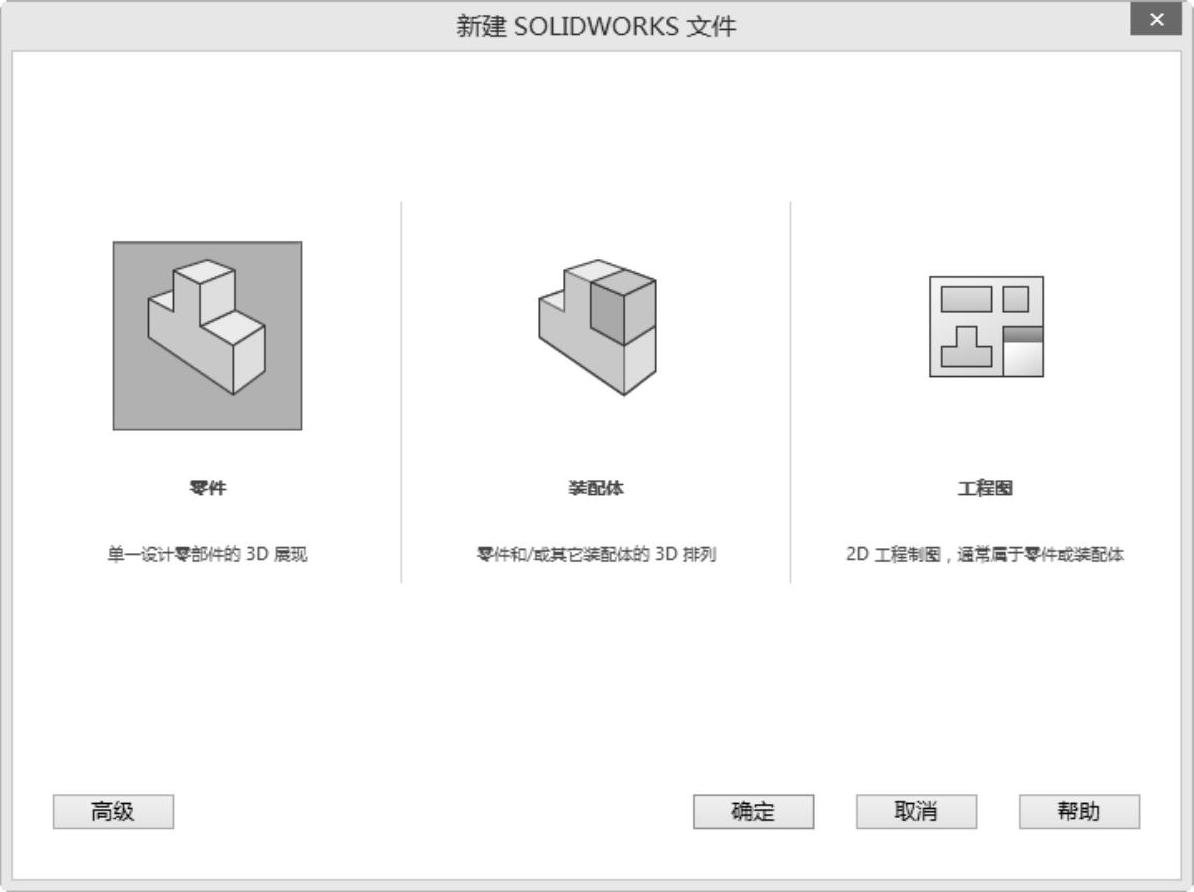

图2-20 “新建SolidWorks文件”对话框

978-7-111-57945-8-Chapter02-60.jpg创建草图

978-7-111-57945-8-Chapter02-61.jpg在左侧的“FeatureMannger设计树”中选择“前视基准面”作为绘图基准面。单击“草图”快速访问中的“草图绘制”按钮978-7-111-57945-8-Chapter02-62.jpg，进入草图绘制状态。

978-7-111-57945-8-Chapter02-63.jpg单击“草图”快速访问中的“中心线”按钮978-7-111-57945-8-Chapter02-64.jpg，弹出“插入线条”属性管理器，如图2-21所示。单击“确定”按钮978-7-111-57945-8-Chapter02-65.jpg，绘制的中心线如图2-22所示。

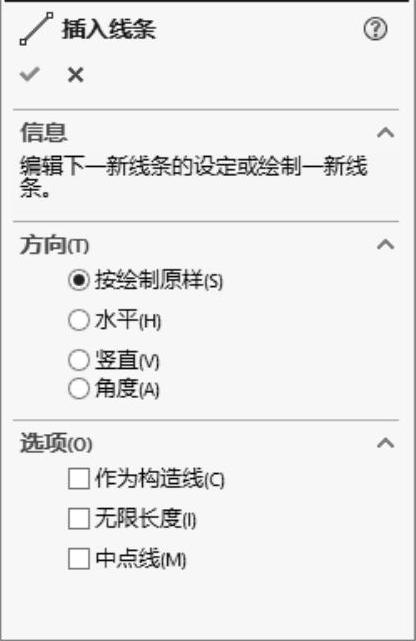

图2-21 “插入线条”属性管理器

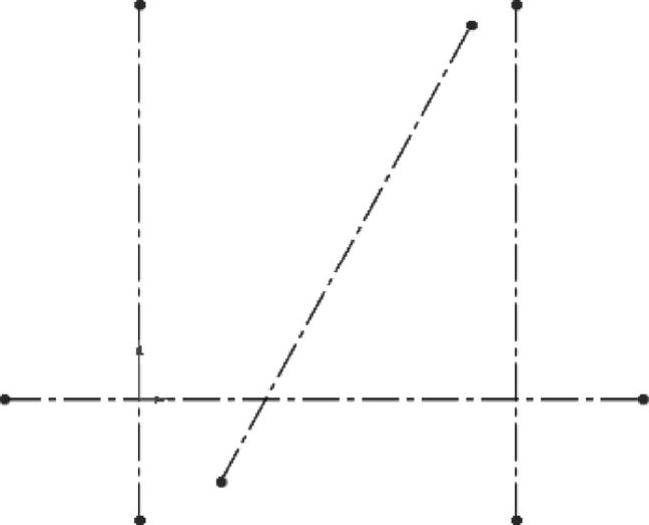

图2-22 绘制中心线

978-7-111-57945-8-Chapter02-68.jpg单击“草图”快速访问中的“圆”按钮978-7-111-57945-8-Chapter02-69.jpg，弹出图2-23所示的“圆”属性管理器。分别捕捉两竖直直线和水平直线的交点为圆心（此时鼠标变成978-7-111-57945-8-Chapter02-70.jpg），单击“确定”按钮978-7-111-57945-8-Chapter02-71.jpg，绘制圆，如图2-24所示。

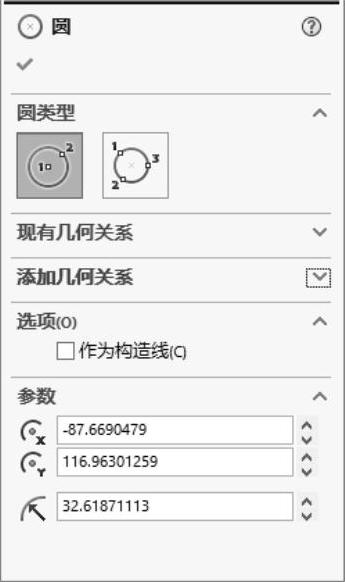

图2-23 “圆”属性管理器

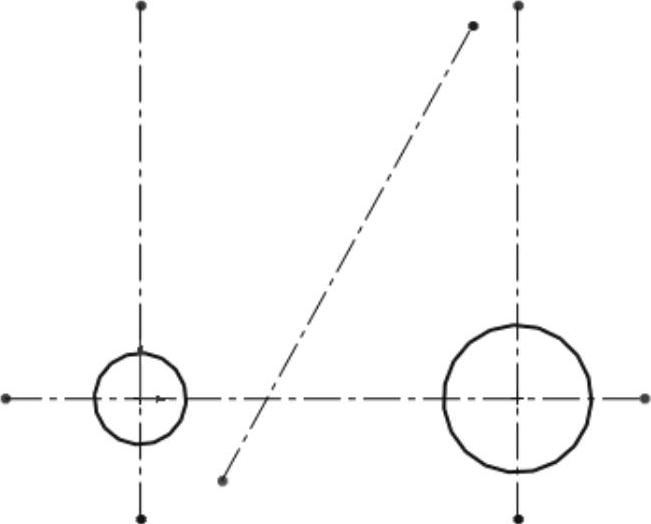

图2-24 绘制圆1

978-7-111-57945-8-Chapter02-74.jpg单击“草图”快速访问中的“圆心/起/终点画弧”按钮978-7-111-57945-8-Chapter02-75.jpg，弹出图2-25所示的“圆弧”属性管理器，分别以上步绘制圆的圆心绘制两圆弧，单击“确定”按钮978-7-111-57945-8-Chapter02-76.jpg，结果如图2-26所示。

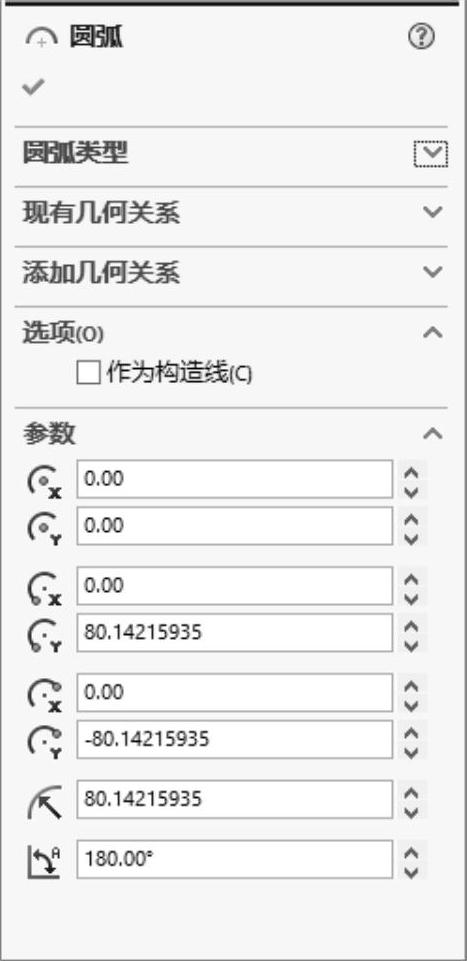

图2-25 “圆弧”属性管理器

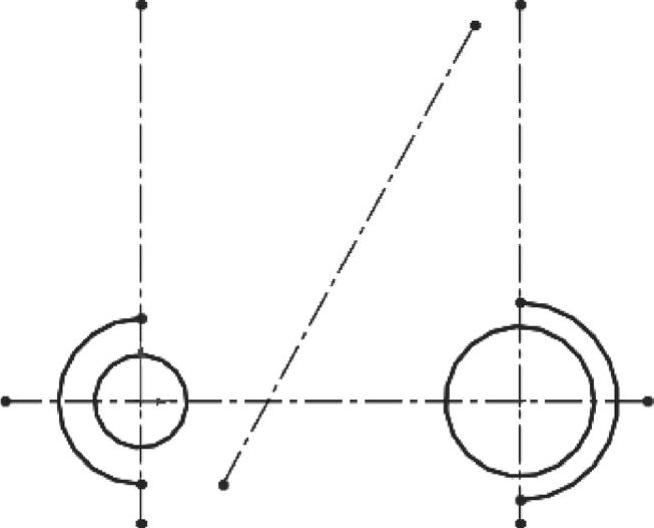

图2-26 绘制圆弧

978-7-111-57945-8-Chapter02-79.jpg单击“草图”快速访问中的“圆”按钮978-7-111-57945-8-Chapter02-80.jpg，弹出“圆”属性管理器。分别在斜中心线上绘制3个圆，单击“确定”按钮978-7-111-57945-8-Chapter02-81.jpg，绘制的圆如图2-27所示。

978-7-111-57945-8-Chapter02-82.jpg单击“草图”快速访问中的“直线”按钮978-7-111-57945-8-Chapter02-83.jpg，弹出“插入线条”属性管理器，绘制直线，如图2-28所示。


图2-27 绘制圆2


图2-28 绘制直线(www.chuimin.cn)

978-7-111-57945-8-Chapter02-86.jpg添加约束

978-7-111-57945-8-Chapter02-87.jpg单击“草图”快速访问中的“添加几何关系”按钮978-7-111-57945-8-Chapter02-88.jpg，弹出“添加几何关系”属性管理器，如图2-29所示。选择步骤978-7-111-57945-8-Chapter02-89.jpg中绘制的两个圆，在属性管理器中选择“相等”按钮，使两圆相等，如图2-30所示。

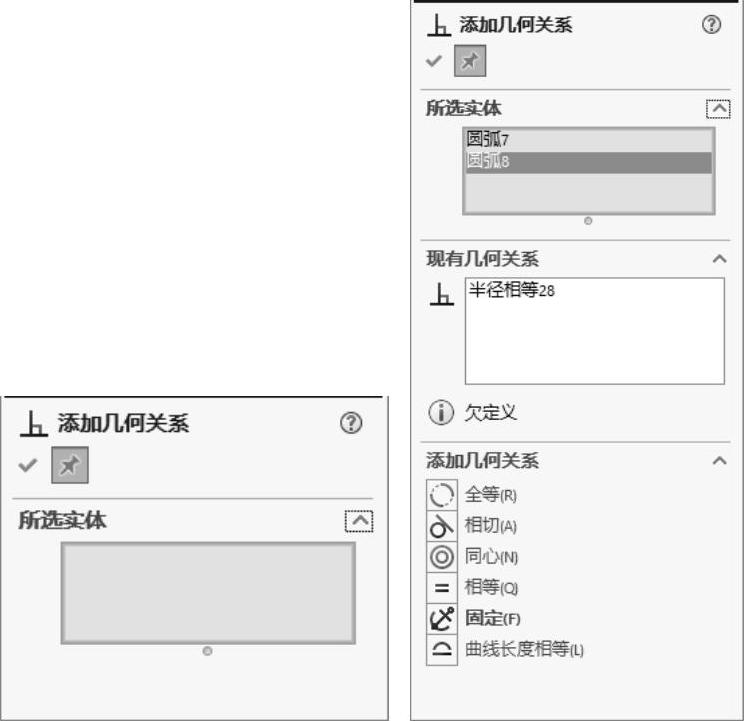

图2-29 “添加几何关系”属性管理器

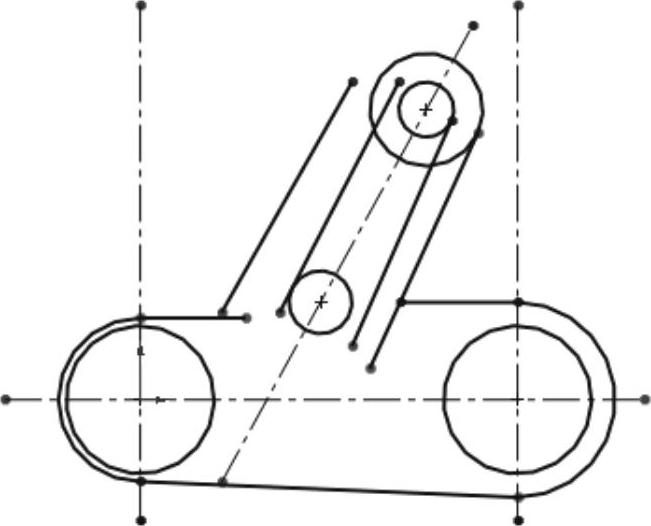

图2-30 添加相等约束1

978-7-111-57945-8-Chapter02-92.jpg同上步骤，分别使两圆弧和两小圆相等，结果如图2-31所示。


图2-31 添加相等约束2

978-7-111-57945-8-Chapter02-94.jpg选择小圆和直线，在属性管理器中选择“相切”按钮，使小圆和直线相切，如图2-32所示。


图2-32 添加相切约束1

978-7-111-57945-8-Chapter02-96.jpg重复上述步骤，分别使直线和圆相切。

978-7-111-57945-8-Chapter02-97.jpg选择4条斜直线，在属性管理器中单击“平行”按钮，结果如图2-33所示。

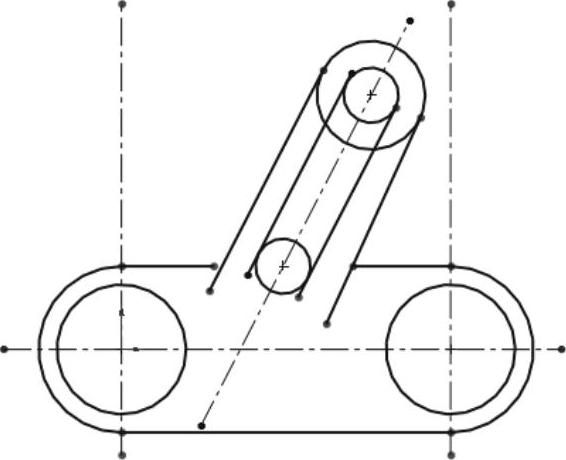

图2-33 添加相切约束2

978-7-111-57945-8-Chapter02-99.jpg编辑草图

978-7-111-57945-8-Chapter02-100.jpg单击“草图”快速访问中的“绘制圆角”按钮978-7-111-57945-8-Chapter02-101.jpg，弹出图2-34所示的“绘制圆角”属性管理器，输入圆角半径为10.00mm，选择视图中左边的两条直线，单击“确定”按钮978-7-111-57945-8-Chapter02-102.jpg，结果如图2-35所示。

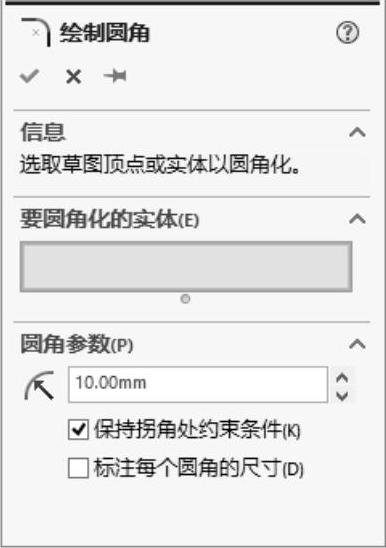

图2-34 “绘制圆角”属性管理器

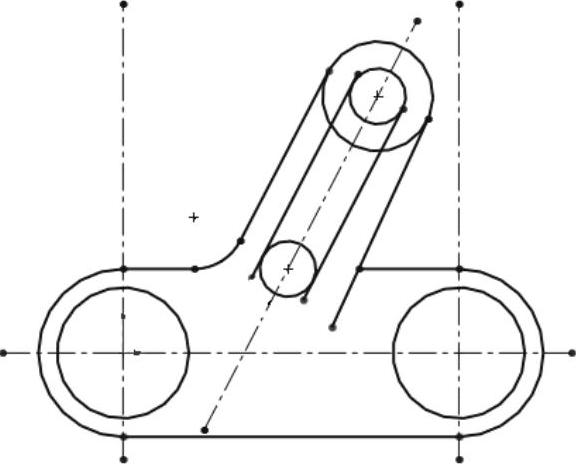

图2-35 绘制圆角1

978-7-111-57945-8-Chapter02-105.jpg重复“绘制圆角”命令，在右侧创建半径为2的圆角，结果如图2-36所示。

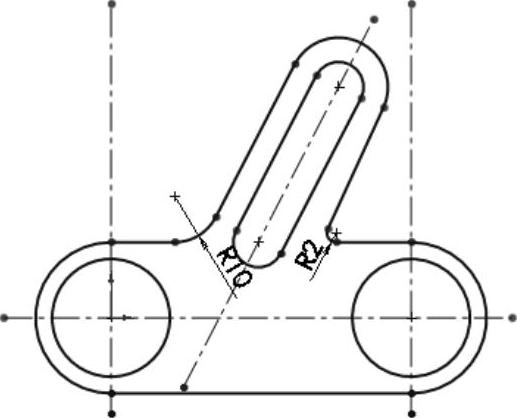

图2-36 绘制圆角2

978-7-111-57945-8-Chapter02-107.jpg单击“草图”快速访问中的“剪裁实体”按钮978-7-111-57945-8-Chapter02-108.jpg，弹出图2-37所示的“剪裁”属性管理器，选择“剪裁到最近端”图标选项，剪裁多余的线段，单击“确定”按钮978-7-111-57945-8-Chapter02-109.jpg，结果如图2-38所示。

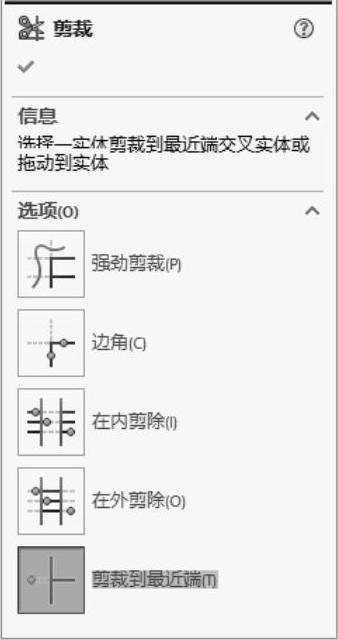

图2-37 “剪裁”属性管理器


图2-38 裁剪图形

978-7-111-57945-8-Chapter02-112.jpg标注尺寸

单击“草图”快速访问中的“智能尺寸”按钮978-7-111-57945-8-Chapter02-113.jpg，选择两竖直中心线，在弹出的“修改”对话框中修改尺寸为76。同理标注其他尺寸，结果如图2-39所示。

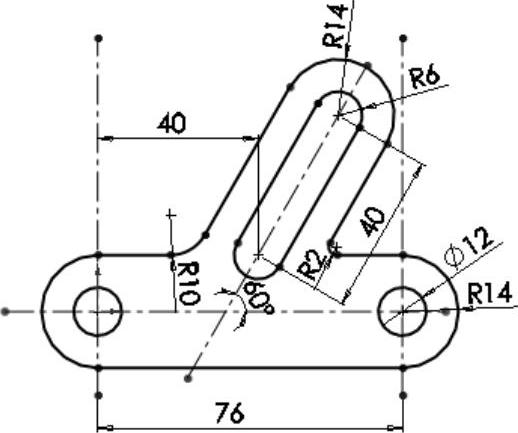

图2-39 标注尺寸
