SolidWorks2017机械设计实例：气缸体截面草图

2023-10-19 理论教育 版权反馈
【摘要】：本实例将利用草图绘制工具，绘制图2-6所示的气缸体截面草图。图2-6 气缸体截面草图实讲实训多媒体演示请参见附赠网盘盘中的\\视频\第2章\气缸截面草图.avi。单击“退出草图”按钮，单击“快速访问”工具栏中的“保存”按钮，将文件保存为“气缸体截面草图.sldprt”，最终生成的气缸截面草图如图2-13所示。

本实例将利用草图绘制工具，绘制图2-6所示的气缸体截面草图。

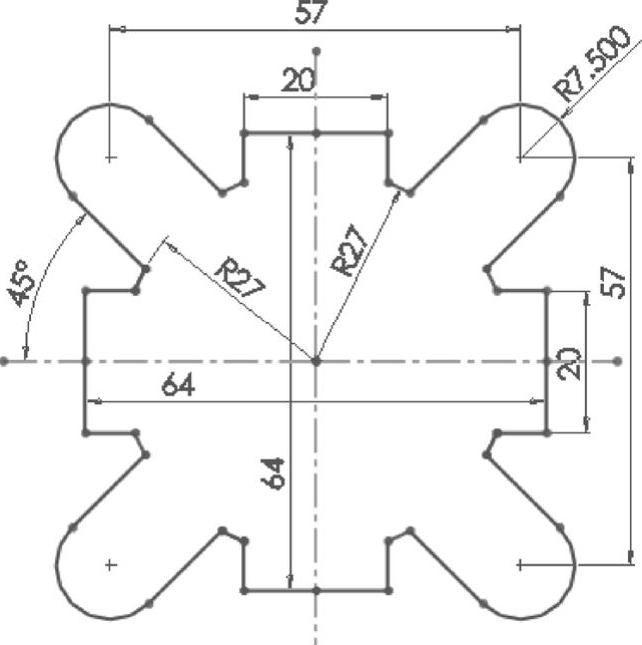

图2-6 气缸体截面草图

实讲实训多媒体演示

请参见附赠网盘盘中的\\视频\第2章\气缸截面草图.avi。

思路分析

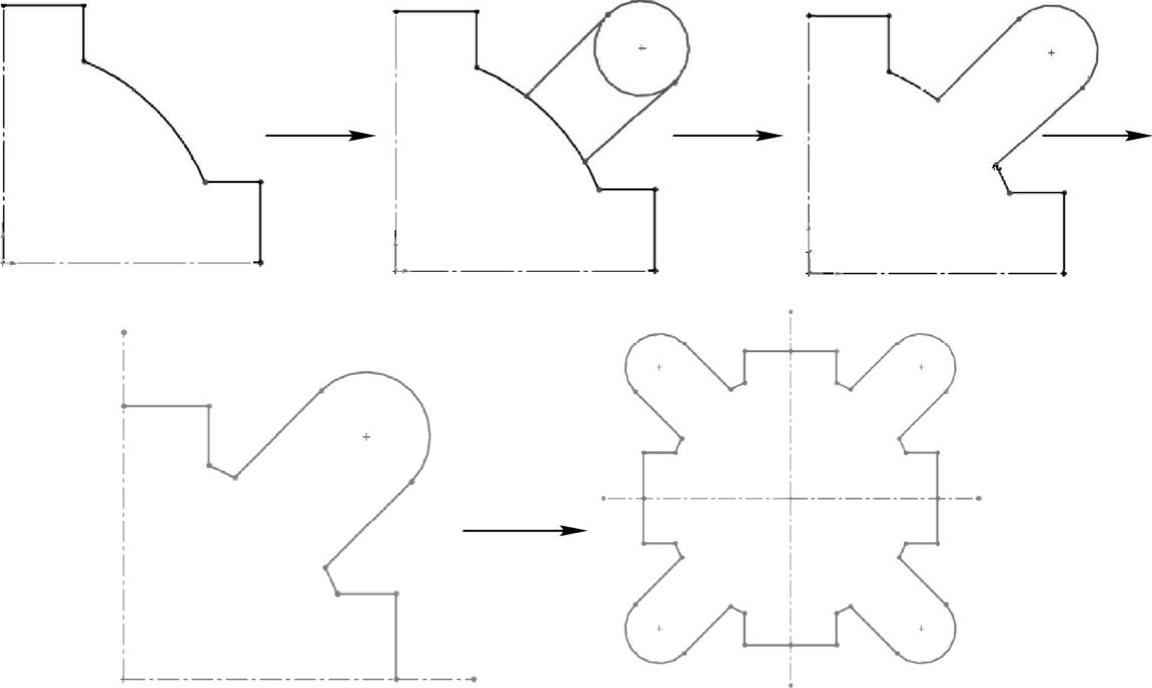

由于图形关于两坐标轴对称，所以先绘制关于轴对称部分的实体图形，再利用镜像或是阵列方式进行复制，完成整个图形的绘制。绘制流程如图2-7所示。


图2-7 气缸体截面草图流程图

绘制步骤

978-7-111-57945-8-Chapter02-22.jpg新建文件。启动SolidWorks 2017，选择菜单栏中的“文件”→“新建”命令，或单击工具栏中的“新建”按钮978-7-111-57945-8-Chapter02-23.jpg，在打开的“新建SolidWorks文件”对话框中，单击“零件”→“确定”按钮。

978-7-111-57945-8-Chapter02-24.jpg绘制截面草图。在设计树中选择前视基准面，单击“草图”控制面板中的“草图绘制”按钮978-7-111-57945-8-Chapter02-25.jpg，新建一张草图。单击“草图”控制面板中的“中心线”按钮978-7-111-57945-8-Chapter02-26.jpg、“直线”按钮978-7-111-57945-8-Chapter02-27.jpg和“圆心/起/终点画弧”按钮978-7-111-57945-8-Chapter02-28.jpg，绘制线段和圆弧。

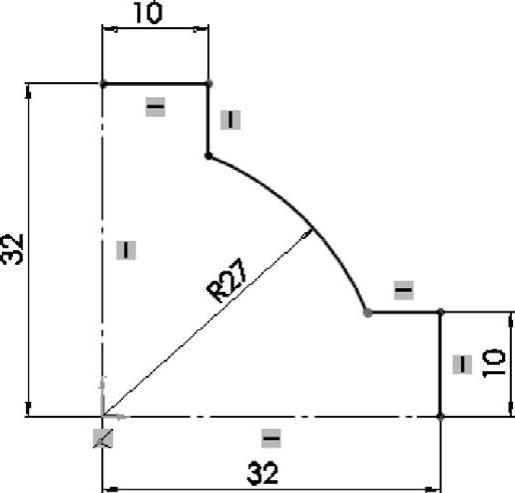

978-7-111-57945-8-Chapter02-29.jpg标注尺寸。单击“草图”控制面板中的“智能尺寸”按钮978-7-111-57945-8-Chapter02-30.jpg，标注尺寸1，如图2-8所示。

978-7-111-57945-8-Chapter02-31.jpg绘制圆和直线段。单击“草图”控制面板中的“圆”按钮978-7-111-57945-8-Chapter02-32.jpg和“直线”按钮978-7-111-57945-8-Chapter02-33.jpg，绘制一个圆和两条线段。

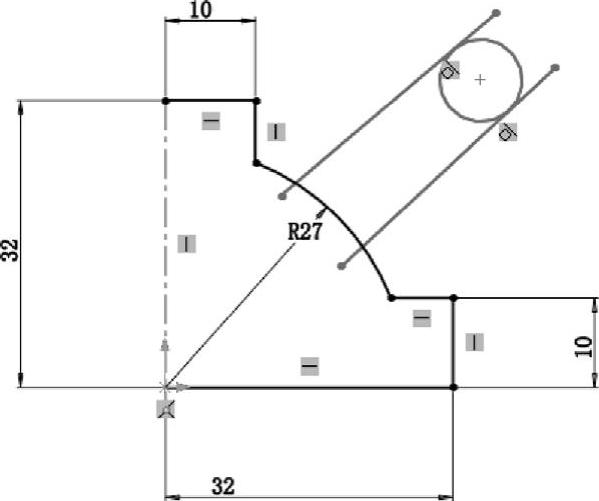

978-7-111-57945-8-Chapter02-34.jpg添加几何关系。按住＜Ctrl＞键选择其中一条线段和圆，几何关系添加为相切，两线段均与圆相切，如图2-9所示。


图2-8 标注尺寸1


图2-9 绘制圆和直线段

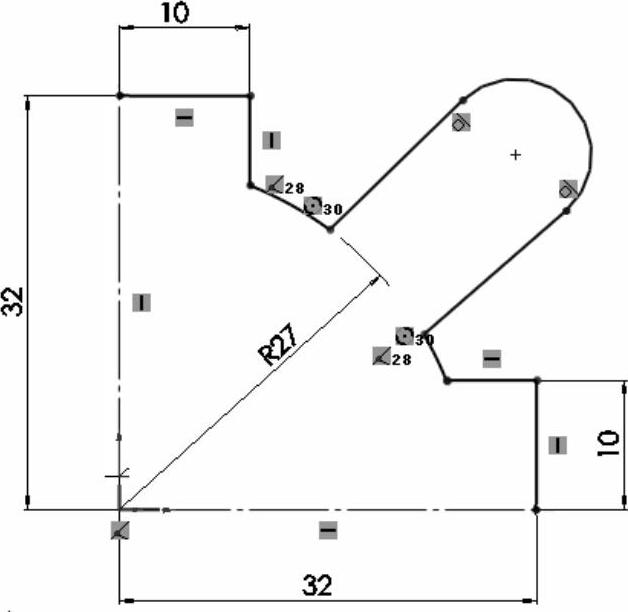

978-7-111-57945-8-Chapter02-37.jpg裁剪图形。单击“草图”控制面板中“裁剪实体”按钮978-7-111-57945-8-Chapter02-38.jpg，修剪多余圆弧，裁剪图形如图2-10所示。

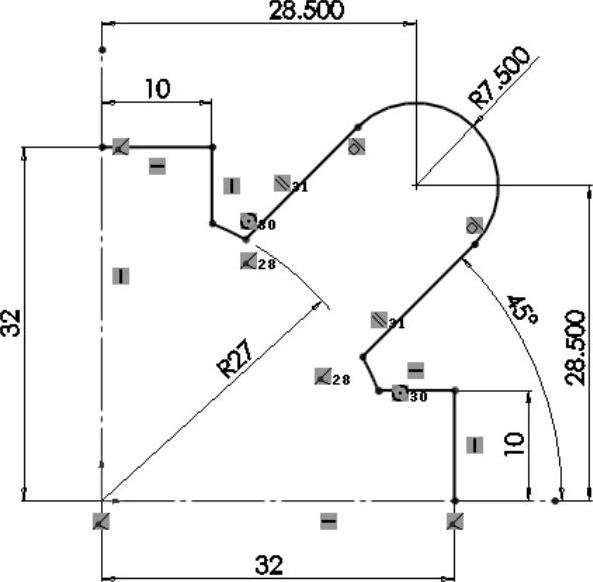

978-7-111-57945-8-Chapter02-39.jpg标注尺寸。单击“草图”控制面板中的“智能尺寸”按钮978-7-111-57945-8-Chapter02-40.jpg，标注尺寸2，如图2-11所示。


图2-10 裁剪图形


图2-11 标注尺寸2

978-7-111-57945-8-Chapter02-43.jpg阵列草图实体。单击“草图”控制面板中的“圆周草图阵列”按钮978-7-111-57945-8-Chapter02-44.jpg，选择草图实体进行阵列，阵列数目为4，阵列草图实体如图2-12所示。

978-7-111-57945-8-Chapter02-45.jpg保存草图。单击“退出草图”按钮978-7-111-57945-8-Chapter02-46.jpg，单击“快速访问”工具栏中的“保存”按钮978-7-111-57945-8-Chapter02-47.jpg，将文件保存为“气缸体截面草图.sldprt”，最终生成的气缸截面草图如图2-13所示。

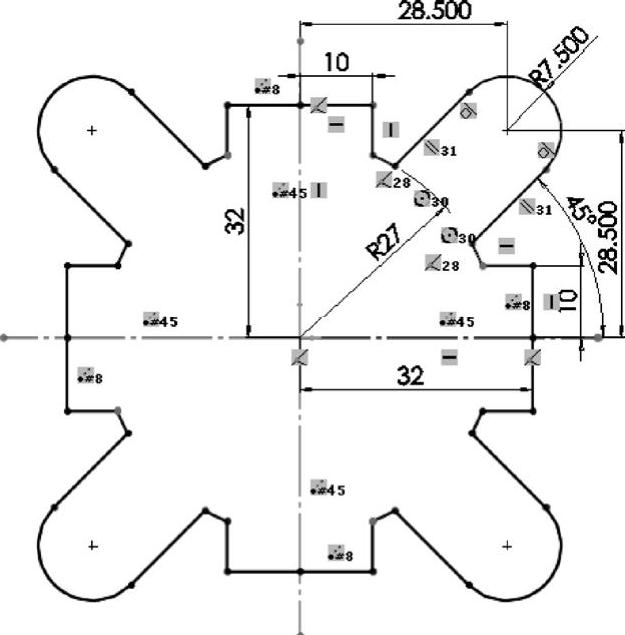

图2-12 阵列草图实体


图2-13 最终生成的气缸体截面草图
