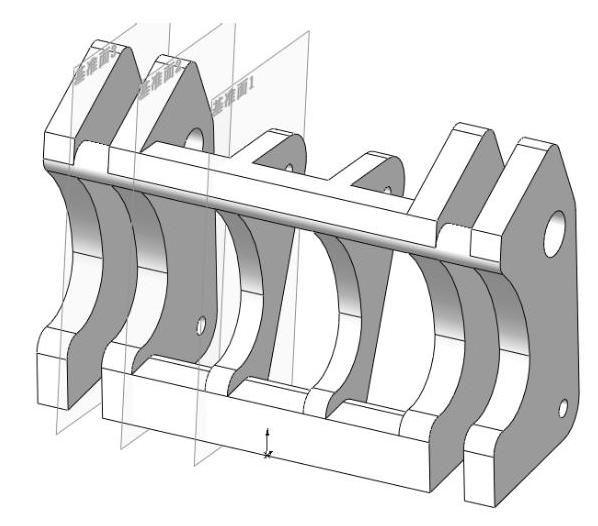

本实例介绍绘制铲斗支撑架的方法和技巧，如图1-34所示。

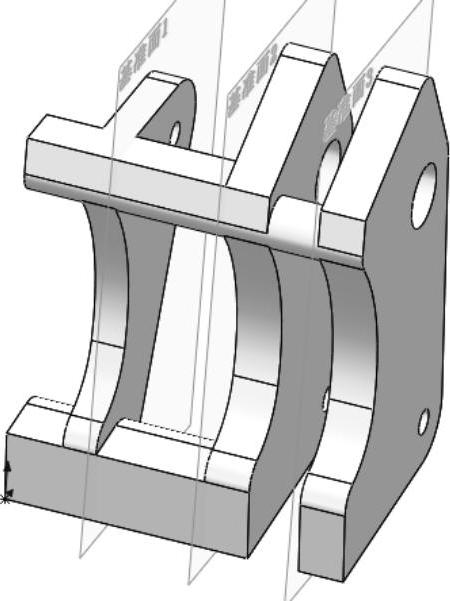

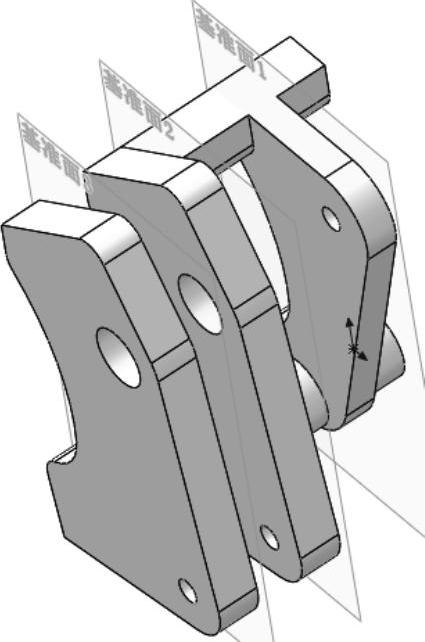

图1-34 铲斗支撑架

实讲实训多媒体演示

请参见附赠网盘中的\\视频\第1章\铲斗支撑架.avi。

思路分析

首先绘制铲斗支撑架的外形轮廓草图，然后拉伸成为铲斗支撑架主体轮廓，最后将拉伸实体进行镜像处理完成支撑架的创建。绘制的流程图如图1-35所示。

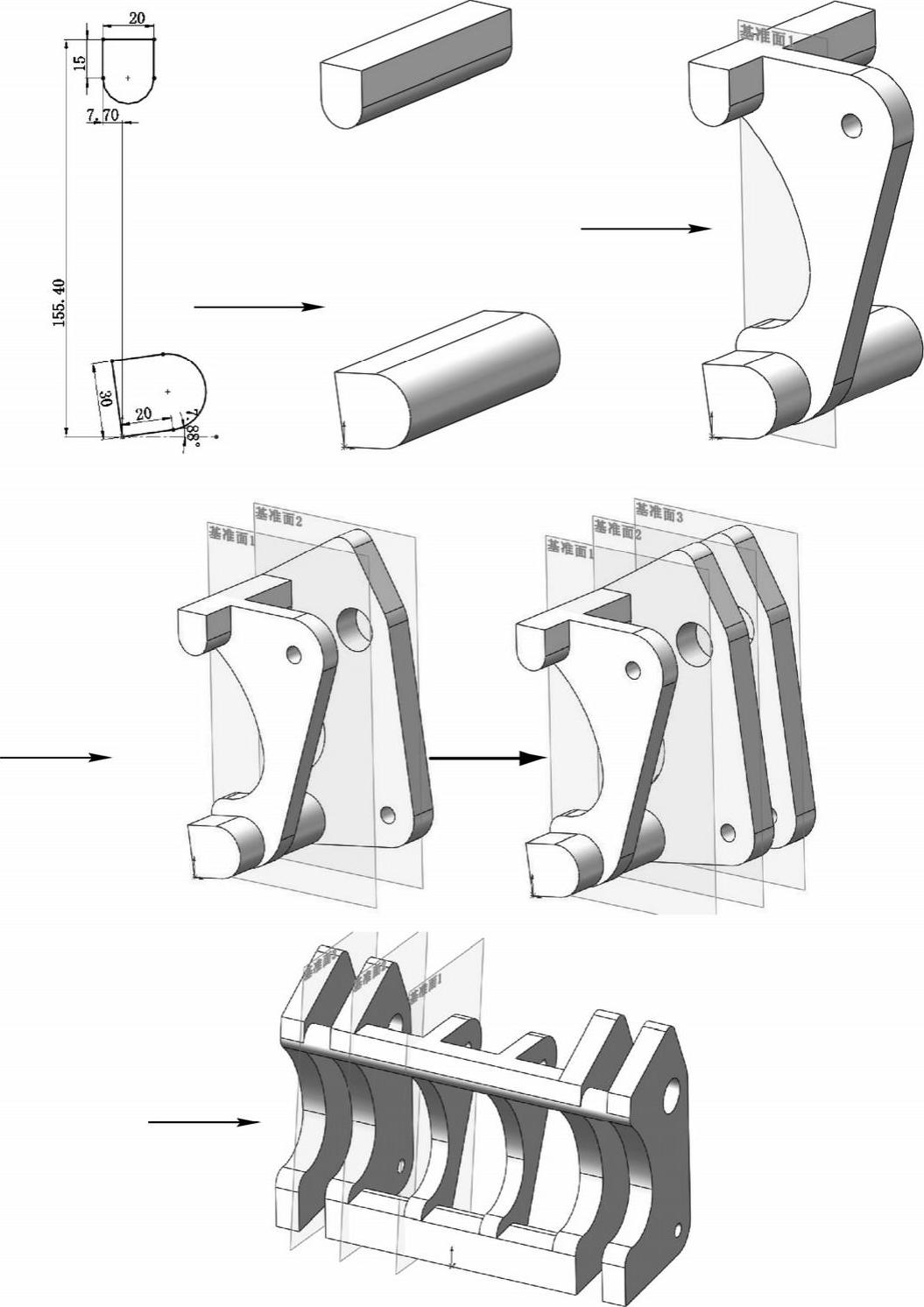

图1-35 铲斗支撑架创建流程图

绘制步骤

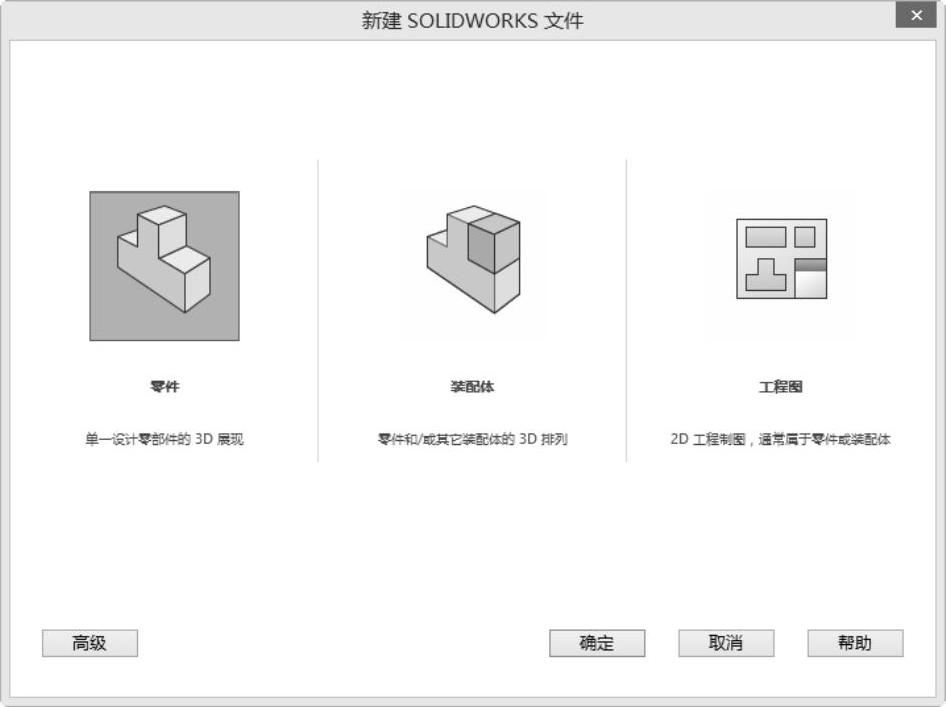

新建文件。启动SolidWorks 2017，选择菜单栏中的“文件”→“新建”命令，或者单击“快速访问”工具栏中的“新建”按钮，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮，如图1-36所示。然后单击“确定”按钮，创建一个新的零件文件。

图1-36 “新建SOLIDWORKS文件”对话框

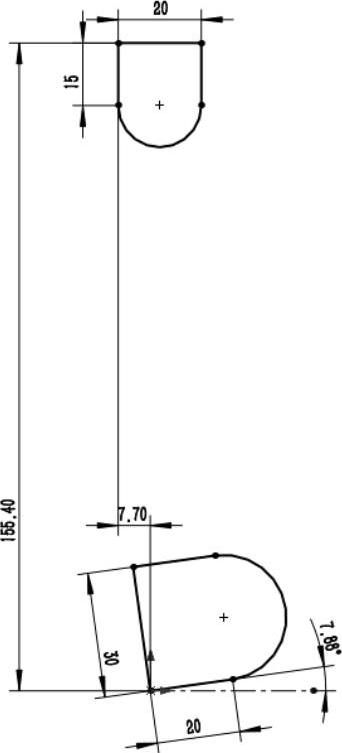

绘制草图1。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面，单击快捷菜单中的“草图绘制”按钮，新建草图。单击“草图”控制面板中的“中心线”按钮、“直线”按钮和“三点圆弧”按钮，绘制并标注草图如图1-37所示。

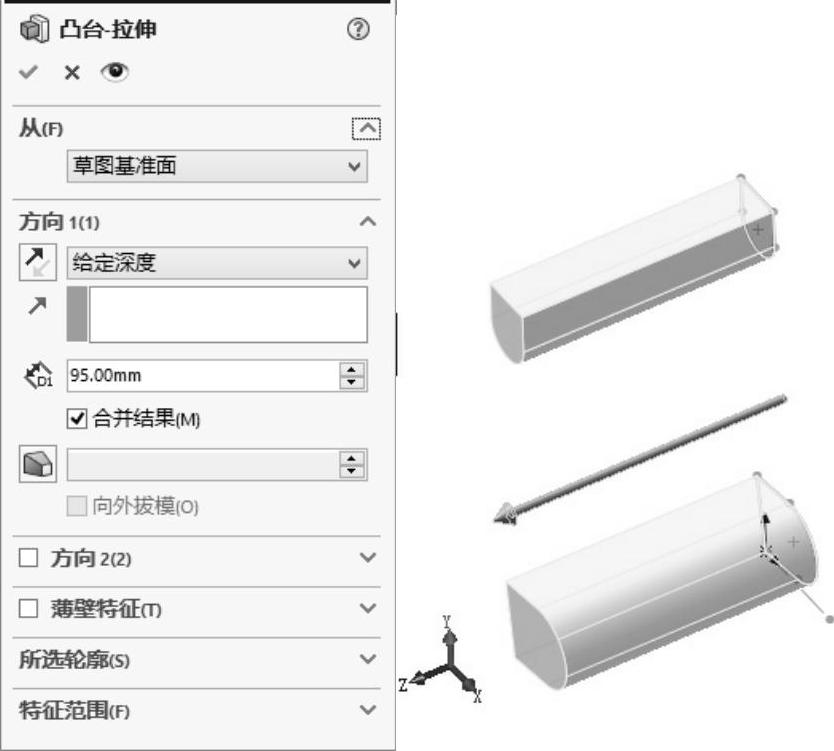

拉伸实体1。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”控制面板中的“拉伸凸台/基体”按钮，此时系统弹出图1-38所示的“凸台-拉伸”属性管理器。输入拉伸距离为95.00mm，然后单击“确定”按钮。结果如图1-39所示。

图1-37 绘制草图1

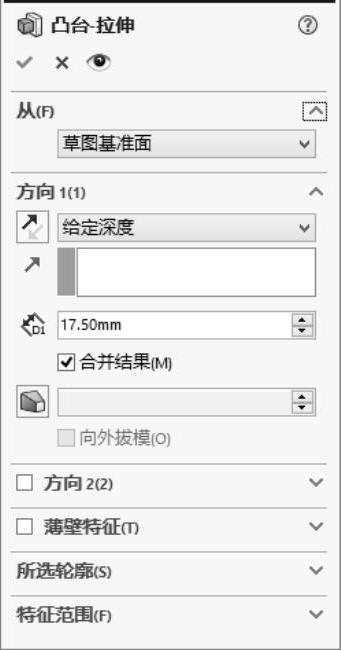

图1-38 “凸台-拉伸”属性管理器1

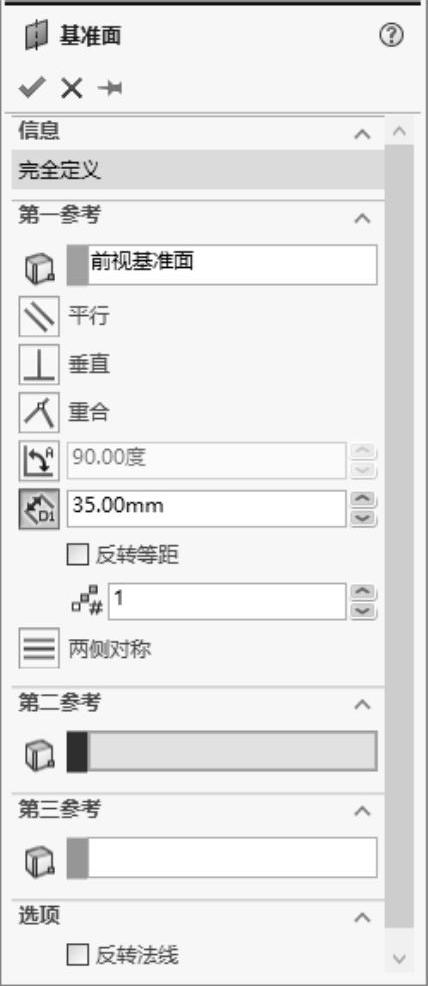

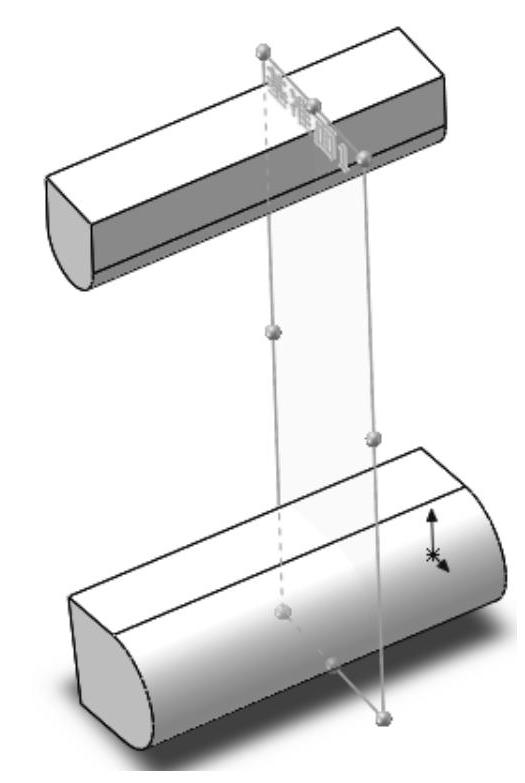

创建基准平面1。在左侧的“FeatureManager设计树”中用鼠标选择“前视基准面”作为绘制图形的基准面。单击“参考几何体”下拉列表中的“基准面”按钮，弹出“基准面”属性管理器，在“偏移距离”文本框中输入距离为35.00mm，如图1-40所示；单击属性管理器中的“确定”按钮，生成基准面如图1-41所示。

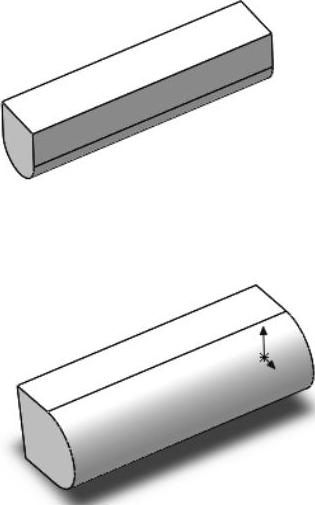

图1-39 拉伸实体

图1-40 “基准面”属性管理器

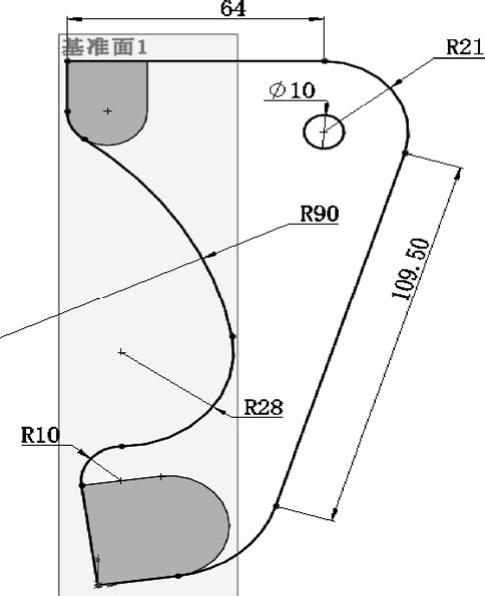

绘制草图2。在左侧的“FeatureManager设计树”中用鼠标选择“基准面1”作为绘制图形的基准面。单击“草图”控制面板中的“直线”按钮、“圆”按钮、“绘制圆角”按钮和“智能尺寸”按钮，绘制并标注草图如图1-42所示。

图1-41 创建基准面1

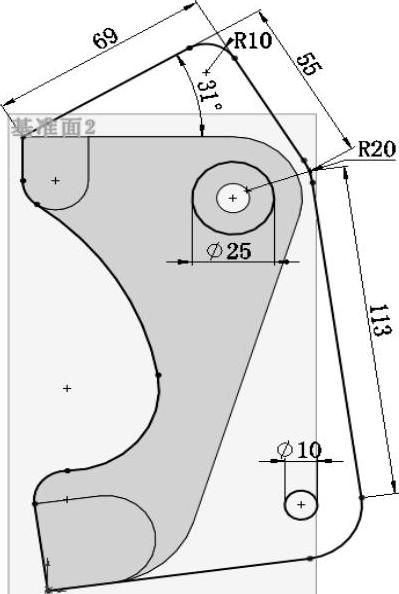

图1-42 绘制草图2

注意：

圆弧和圆弧以及直线之间的关系是相切关系。

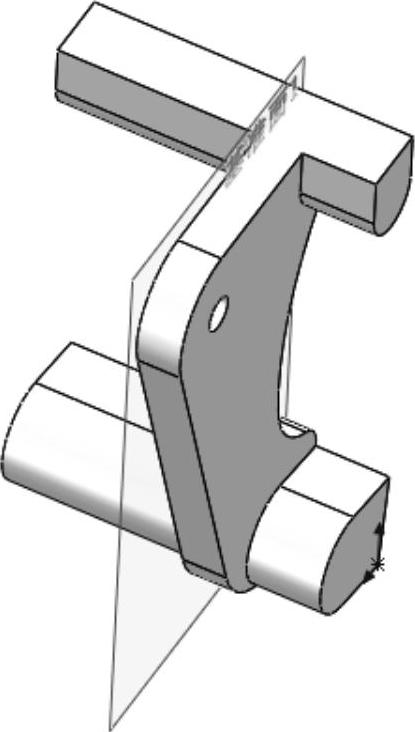

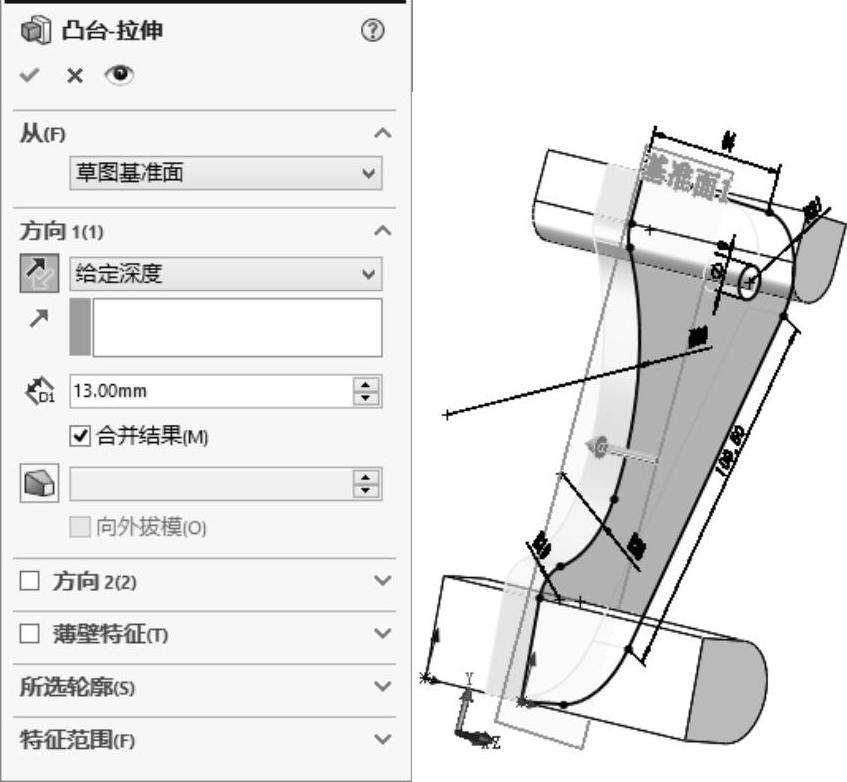

拉伸实体2。选择菜单栏中的“插入”→“凸台/基体”→“拉伸”命令，或者单击“特征”控制面板中的“拉伸凸台/基体”按钮，此时系统弹出“凸台-拉伸”属性管理器。设置拉伸终止条件为“给定深度”，输入拉伸距离为13.00mm，单击“反向”按钮，调整拉伸方向，如图1-43所示，然后单击“确定”按钮，结果如图1-44所示。
