DHCP协议工作过程解析
【摘要】：DHCP 协议的详细工作过程如图9.9所示。图9.9DHCP 协议工作过程客户机获取IP 地址的过程描述如下：①DHCP 服务器被动打开UDP 端口67，等待客户端发来报文。DHCP 客户端得到了新的租用期，重新设置计时器。⑧DHCP 服务器若不同意，则发回否认确认报文DHCPNACK。若选择前一种，则表示使用DHCP 协议。DHCP 的工作过程如下：1）IP 租用请求。当DHCP 服务器收到DHCPDISCOVER 数据包后，通过端口67 给客户机回应一个DHCPOFFER 信息，其中包含有一个还没有被分配的有效IP 地址。

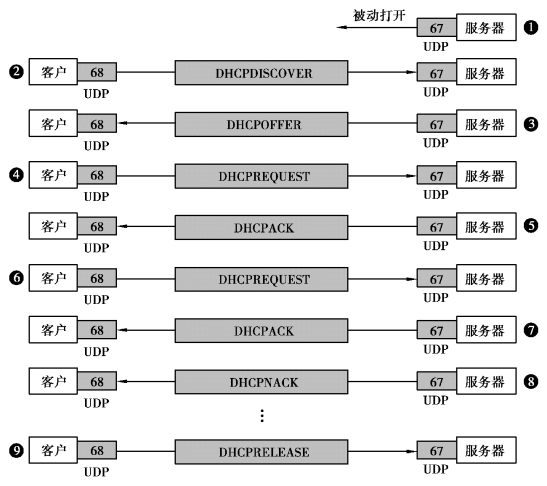

DHCP 协议的详细工作过程如图9.9所示。它基于UDP 协议完成通信过程，服务器使用的UDP 端口是67，客户端使用的UDP 端口是68。
图9.9 DHCP 协议工作过程
客户机获取IP 地址的过程描述如下：
①DHCP 服务器被动打开UDP 端口67，等待客户端发来报文。
②DHCP 客户端从UDP 端口68 发送DHCP 发现报文。
③凡收到DHCP 发现报文的DHCP 服务器都发出DHCP 提供报文，因此，DHCP 客户端可能收到多个DHCP 提供报文。
④DHCP 客户端从几个DHCP 服务器中选择其中一个，并向所选择的DHCP 服务器发送DHCP 请求报文。
⑤被选择的DHCP 服务器发送确认报文DHCPACK。从这时起，DHCP 客户端就可以使用这个IP 地址了。这种状态称为已绑定状态，因为在DHCP 客户端的IP 地址和硬件地址已经完成绑定，并且可以开始使用得到的临时IP 地址了。
此时，DHCP 客户端需要根据服务器提供的租用期T 设置两个计时器T1 和T2，它们的超时时间分别是0.5T 和0.875T，当超时时间到了就要请求更新租用期。
⑥租用期过了一半，DHCP 发送请求报文DHCPREQUEST 要求更新租用期。
⑦DHCP 服务器若同意，则发回确认报文DHCPACK。DHCP 客户端得到了新的租用期，重新设置计时器。
⑧DHCP 服务器若不同意，则发回否认确认报文DHCPNACK。这时DHCP 客户端必须立即停止使用原来的IP 地址，而必须重新申请IP 地址（回到步骤②）。
若DHCP 服务器不响应步骤⑥的请求报文DHCPREQUEST，则在租用期过了87.5%时，DHCP 客户端必须重新发送请求报文DHCPREQUEST（重复步骤⑥），再继续后面的步骤。(www.chuimin.cn)
⑨DHCP 客户端可以随时提前终止服务器所提供的租用期，这时只需向DHCP 服务器发送释放报文DHCPRELEASE 即可。
DHCP 很适合为经常需要移动位置的计算机设置IP 地址等参数信息。当计算机使用Windows 操作系统时，可通过设置“控制面板”中“TCP/IP”项的“属性”，将此计算机作为DHCP协议的客户端获取IP 地址等参数信息。在“属性”下面有两种方法可供选择：一种是“自动获得一个IP 地址”，另一种是“指定IP 地址”。若选择前一种，则表示使用DHCP 协议。
【例9.2】阅读以下关于动态主机配置协议（DHCP），完成填空。
（1）DHCP 的工作过程如下：
1）IP 租用请求。DHCP 客户机启动后发出一个DHCPDISCOVER 源地址为消息，其封包的源地址为（1），目标地址为（2）。
2）IP 租用提供。当DHCP 服务器收到DHCPDISCOVER 数据包后，通过端口67 给客户机回应一个DHCPOFFER 信息，其中包含有一个还没有被分配的有效IP 地址。
3）IP 租用选择。客户机可能从不止一台DHCP 服务器收到DHCPOFFER 信息。客户机选择（3）到达的DHCPOFFER，并发送DHCPREQUEST 消息包。
4）IP 租用确认。DHCP 服务器向客户机发送一个确认（DHCPACK）信息，信息中包括IP地址、子网掩码、默认网关、DNS 服务器地址，以及IP 地址的（4）。
（2）在路由器上设置DHCP（5）可以跨网段提供DHCP 服务。
【解析】在小型网络中，IP 地址的分配一般都采用静态方式，需要在每台计算机上手工配置网络参数，诸如IP 地址、子网掩码、默认网关、DNS 等。在大型网络中，采用DHCP 完成基本网络配置会更有效率。根据DHCP 工作过程，发送DHCPDISCOVER 数据包时，因为DHCP客户机还不知道自己属于哪一个网络，所以数据包的源地址为0.0.0.0，而目的地址则为255.255.255.255。
【答案】（1）0.0.0.0 （2）255.255.255.255 （3）第一个或最先
（4）租约或租用期 （5）中继代理
