【摘要】：TCP 报文共分为两部分：TCP 首部和TCP 数据，如图8.3所示。图8.3TCP 报文格式TCP 首部各字段的含义如下：源端口和目的端口这两个字段分别表示源端口和目的端口。因为TCP 是面向字节流的协议，所以报文段中的每个字节都有编号。URG：URG 标志位为“1”时，表示TCP 报文的数据段中包含紧急数据，紧急数据在TCP 报文数据段的位置由紧急指针字段给出。MSS 告诉对方TCP“我的缓存所能接收的报文段其数据字段的最大长度是MSS 个字节”。

TCP 报文共分为两部分：TCP 首部和TCP 数据，如图8.3所示。TCP 首部的前20 个字节是固定的，后面有4 ×N 个字节的选项（N 为整数），因此，TCP 首部的最小长度是20 个字节。

pagenumber_ebook=183,pagenumber_book=176

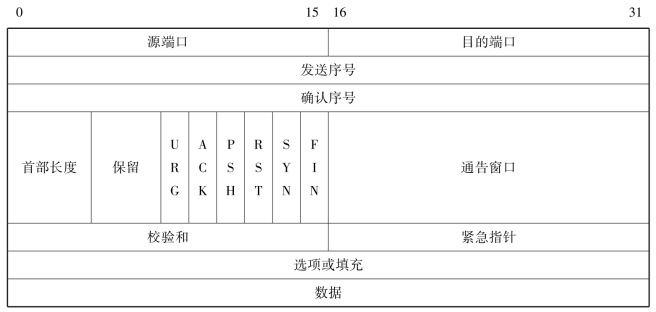

图8.3　TCP 报文格式

TCP 首部各字段的含义如下：

（1）源端口和目的端口

这两个字段分别表示源端口和目的端口。将TCP 报文中源和目的端口字段加上IP 报文中源和目的IP 地址字段，便构成了唯一标识一个TCP 连接的四元组（源端口、源IP 地址、目的端口、目的IP 地址）。

（2）发送序号、确认序号和通告窗口字段

这三个字段都在TCP 滑动窗口机制中用到。因为TCP 是面向字节流的协议，所以报文段中的每个字节都有编号。发送序号字段给出了该TCP 报文段中携带的数据第一个字节分配的编号（SYN 标志位为“0”）。如果在TCP 报文中SYN 标志位为“1”，则序号字段表示初始序号。确认序号给出了接收方希望接收的下一个TCP 报文段中数据流的第一个字节的编号。确认字段只有在ACK 标志位为“1”时有效，而一旦TCP 连接建立好，则这个确认序号字段一直有效。通告窗口字段给出了接收方返回给发送方关于接收缓存大小的情况。

（3）首部长度字段

该字段给出TCP 报文段首部的长度，即TCP 报文段的数据起始处距离TCP 报文段起始处有多远。此字段也称为数据偏移，占四个二进制位，表示十进制数的范围为0 ～15。由于数据偏移的单位为32 位字（即以4 字节长的字为计算单位），因此，数据偏移的最大值为60 个字节，这也是TCP 首部的最大长度。

（4）6 位标志位字段

这些标志位字段用于区分不同类型的TCP 报文。目前用到的标志位有SYN、ACK、FIN、RST、PSH 和URG。(www.chuimin.cn)

SYN：这个标志位用于TCP 连接的建立。SYN 与ACK 配合使用，当请求连接时，SYN=1，ACK=0；当响应连接时，SYN=1，ACK=1。

ACK：ACK 标志位为“1”时，意味着确认序号字段有效。

FIN：发送带有FIN 标志位的TCP 报文后，TCP 连接将被断开。

RST：这个标志位表示连接复位请求，用来复位那些产生错误的连接。

PSH：这个标志位表示push 操作。当TCP 报文到达接收端以后，若此报文的PSH 为“1”，则会将数据尽快交付给接收端的应用进程，而不再等到整个缓存都填满后再向上交付。

URG：URG 标志位为“1”时，表示TCP 报文的数据段中包含紧急数据，紧急数据在TCP 报文数据段的位置由紧急指针字段给出。

（5）校验和字段

此字段与UDP 中的校验和字段用法完全相同，它通过计算TCP 首部、TCP 数据以及伪首部（来自IP 报头的源地址、目的地址、协议和TCP 长度字段构成）得出结果。

（6）选项

此字段长度可变。TCP 最常用的选项字段为最大分段长度（Maximum Segment Size，MSS），即最大的数据分段长度。MSS 告诉对方TCP“我的缓存所能接收的报文段其数据字段的最大长度是MSS 个字节”。每个TCP 连接的发起方在第一个报文中会指明这个选项的内容，其值通常是发送方主机所连接的物理网络最大传输单元（MTU）减去TCP 首部长度和IP首部长度，这样可避免发送主机对IP 报文进行分段。
