UDP报文格式|计算机网络技术
【摘要】：UDP 报文由数据字段和首部字段两部分组成，其格式如图8.1所示。图8.1UDP 数据报格式其中，首部包含源端口、目的端口、长度和校验和四个字段，每个字段都是16 位长度。UDP 协议通过校验和来确保报文被送到正确的目的端。所谓伪首部，是因为它并不是UDP报文的真正首部，只是在计算校验和时临时与UDP 报文拼接在一起参与校验和的计算。在接收方，将收到的UDP 数据报连同伪首部一起按二进制反码求这些16 位字的和。图8.2UDP 计算检验和
UDP 报文由数据字段和首部字段两部分组成，其格式如图8.1所示。

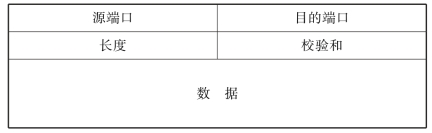

图8.1 UDP 数据报格式
其中，首部包含源端口、目的端口、长度和校验和四个字段，每个字段都是16 位长度。
UDP 协议通过校验和来确保报文被送到正确的目的端。UDP 校验和计算有一个与众不同的特点，即校验过程除了覆盖UDP 报文外，还覆盖一个附加头部，称为伪首部，伪首部由来自IP 报头的四个字段（协议、原地址，目的地址和UDP 长度）与填充字段组成。其中，填充字段为全“0”，目的是使伪首部的长度为32 位的整数倍；协议字段就是IP 报头格式中的协议字段，为“17”（表示UDP 协议）；UDP 长度字段表示UDP 报文长度。(www.chuimin.cn)
由于UDP 报文包含源端口和目的端口，而伪首部包含源IP 地址和目的IP 地址，因此有些数据传输的差错，可以通过UDP 协议的校验和检查出来。所谓伪首部，是因为它并不是UDP报文的真正首部，只是在计算校验和时临时与UDP 报文拼接在一起参与校验和的计算。伪首部既不向下传送也不向上递交。
UDP 报文校验和的计算方法与IP 首部校验和的计算方法相似，但不同的是：IP 数据报的校验和只检验IP 数据报的首部，但UDP 的校验和是将首部和数据部分一起都检验。在发送方，首先将全“0”放入检验和字段，再将伪首部以及UDP 数据报看成是由许多16 位字串接起来。若UDP 数据报的数据部分不是偶数个字节，则要填入一个全“0”字节。然后按照二进制反码计算出这些16 位字的和。将此和的二进制反码写入检验和字段后，就发送这样的UDP数据报。在接收方，将收到的UDP 数据报连同伪首部一起按二进制反码求这些16 位字的和。当无差错时，结果应为全“1”；否则，就表明数据存在差错，接收方便丢弃这个UDP 数据报（也可以向上交付，但附上出现差错的警告）。不难看出，这种简单的差错检测方法虽然检错能力不强，但好处是简单，处理速度快。图8.2 给出了一个计算UDP 检验和的例子。
图8.2 UDP 计算检验和
