（1）距离矢量算法及RIP 工作原理

距离矢量算法要求路由器周期地与邻居路由器交换距离矢量表，每当接收到邻居路由器发来的距离矢量表时，路由器就重新计算到每个目的结点的距离，并更新自己的路由表。距离矢量表中只包含到所有目的结点的距离，距离的度量可以是延迟、物理距离或其他参数。

RIP（Routing Information Protocol）是一种基于距离矢量算法实现的路由选择协议。它规定了“距离”的确切含义和更新路由表的具体步骤。在RIP 协议中，每个路由器都维护一个从它自己到其他每个目的网络的距离记录。每项记录至少包含“目的网络、距离、下一跳路由器”三个关键数据。RIP 规定，从一个路由器到直接相连的网络距离定义为“1”，从一个路由器到非直接相连的网络距离定义为所经过路由器数加“1”。RIP 认为，好的路由就是它通过的路由器的数目少，即“距离短”。RIP 允许一条路径最多只能包含15 个路由器。因此，“距离”等于16 时，即相当于不可达。可见，RIP 只适用于小型互联网。

根据距离矢量算法，对每个相邻路由器发送过来的RIP 报文，路由表更新步骤为：

①对地址为X 的相邻路由器发来的RIP 报文，先修改此报文中的所有项目：将“下一跳”字段中的地址都改为X，并将所有的“距离”字段值加“1”，即：到目的网络N，距离是d，下一跳路由器是X。

②对修改后的RIP 报文中的每一个项目，进行如下步骤：

若原来的路由表中没有目的网络N，则将该项目添加到路由表中。否则，若下一跳路由器地址为X，则将原路由表中的项替换为收到的项目。否则，若收到的项目中的距离d 小于路由表中的距离，则进行更新，否则，什么也不做。

③若3 min 还没有收到相邻路由器的更新路由表，则将此相邻路由器记为不可达的路由器，即将距离设置为“16”。

下面以一个实例来说明RIP 协议的路由选择过程。

【例7.1】已知一个路由器A 的路由表（表7.4），现收到相邻路由器B 发来的路由更新信息，见表7.5。试用RIP 协议更新路由器A 的路由表。

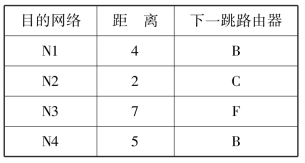

表7.4　路由器A 的路由表

pagenumber_ebook=157,pagenumber_book=150

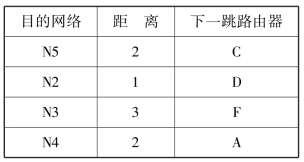

表7.5　路由器B 发来的更新信息

pagenumber_ebook=157,pagenumber_book=150

【解析】根据RIP 路由协议路由表的更新步骤，先将表7.5 中的距离都加“1”，并把下一跳路由器都改为“B”，得出表7.6。

将此表的每一项与表7.4 进行比较。

第一项在表7.4 中没有，则将这一项添加到表7.4 中。

第二项在表7.4 中有，且下一跳不同，则需要比较距离。新的表项的距离2 不小于原来表中的距离2，那么，什么也不做。

第三项在表7.4 中有，且下一跳不同，则需要比较距离。新的表项的距离4 小于原来表中的距离7，那么，要进行更新。

第四项在表7.4 中有，且下一跳相同，那么，要进行更新。

这样，得出更新后的路由器A 的路由表见表7.7。

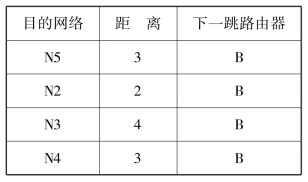

表7.6　修改后的表7.5

pagenumber_ebook=158,pagenumber_book=151

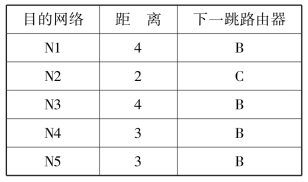

表7.7　更新后路由器A 的路由表

pagenumber_ebook=158,pagenumber_book=151

RIP 协议的要点如下：

①RIP 协议是定期与相邻的路由器交换信息，并进行自学习后得出可用的路由信息的。假设路由器A 接收到相邻路由器B 发来报文的某一项为“N2，1，C”，意思是，B 到目的网络N2的距离为“1”，下一跳为“C”，则路由器A 进行自学习后，可得出的信息是“我可以通过相邻路由器B 到目的网络N2，且距离为2”。

②RIP 协议是以最新的信息为准作为路由选择的依据。例如，在例7.1 中，本路由器没有到网络N5 的路由，那么在路由表中就要添加所得来的项；当到达目的网络N4 的下一跳与原来相同时，则不管原来路由表中的项是什么，都要以最新的信息修改路由表。

③路由器是经过固定的时间间隔（如30 s）交换路由信息的，当网络拓扑发生变化时，路由器也能够及时向相邻的路由器通告拓扑变化后的路由信息。

（2）RIP 存在的问题(www.chuimin.cn)

RIP 存在的一个问题：当网络出现故障时，要经过比较长的时间才能将此信息传送到所有的路由器。可以用图7.7 的简单例子来解释这种情况。在图7.7 中，有三个网络通过两个路由器连接起来，并且都建立了自己的路由表。这里，只给出能够说明问题的关键表项。路由器R1 中的“1，1，直连”表示“到网1 的距离是1，直接交付”；路由器R2 中的“1，2，R1”表示“到网1 的距离是2，下一跳是R1”。

pagenumber_ebook=158,pagenumber_book=151

图7.7　RIP 协议的“坏消息传播得慢”缺点

现在假定路由器R1 到网1 的链路出了故障，R1 无法到达网络1。于是，路由器R1 将到网1 的距离改为“16”，这样，R1 的路由表中相应的表项变为“1，16，直连”。但是，很可能要经过30 s 后R1 才能将更新信息发送给R2，然而，R2 可能已经将自己的路由表发给了R1，其中有“1，2，R1”这一项。R1 收到R2 的更新报文后，误认为可经过R2 到达网1，于是将收到的路由信息更改为“1，3，R2”。同理，R2 接着又更新自己的路由表，这样的更新一直继续下去，直到R1 和R2 到网1 的距离都增大到16 时，两个路由器才知道网络1 是不可达的。RIP 的这个特点称为：好消息传播得快，坏消息传播得慢。这是这个协议的最主要缺点，但如果一个路由器发现了更短的路由，那么这种更新信息就传播得很快。

为了解决这个问题，可以采取多种措施，例如，让路由器记录收到某特定路由信息的接口，而不让同一路由信息再通过此接口反方向传送。

目前常用的RIP 版本是1998年11月公布的RIP2。RIP2 可以支持变长子网掩码和CIDR，使用组播方式更新报文，并采用触发更新机制来加速路由收敛（路由变化即发送更新报文，不需要等待更新周期时间）。RIPv2 还使用经过散列的口令字来限制更新信息的传播（即支持认证）。

总之，RIP 最大的优点就是实现简单，开销小。但缺点也很多：首先，它限制了网络的规模，能够使用的最大距离即为“15”（16 表示不可达）；其次，路由器之间交换的路由信息是完整的路由表，网络上所需要传输的数据量较大，开销增加；最后，“坏消息传播得慢”，算法的收敛时间过长。

（3）RIP 协议基本配置

在Cisco 路由器上，RIP 协议的基本配置非常简单，每个路由器只需要在启动RIP 路由协议后，发布与自己相关的直连网信息即可。各个路由器会根据RIP 协议的工作过程自动交换报文信息，并更新路由表。

RIP 的命令如下：

Router(config)#router rip

Router(config-router)#network　x.x.x.x

Router(config-router)#exit

说明：在RIP 协议的配置中，不能使用子网掩码。

例如，对于图7.3 的网络拓扑，除了采用静态路由使非直连网数据包可以处理外，还可以使路由器启用RIP 协议，自动学习并更新路由表，来获得路由表的表项。在路由器中采用RIP协议的相关配置命令如下：

1）R0 路由器配置RIP 的命令
