分组网间探测PING（Packet InterNet Groper）是ICMP 协议的一个重要应用。它使用ICMP的回送请求与回送应答报文实现了测试两台主机之间连通性的功能。PING 是应用层直接使用网络层ICMP 的一个例子，没有通过传输层的TCP 和UDP。

PING 命令主要用于检查路由能否到达。因为PING 命令的包长很小，所以在网上传递的速度非常快，能够快速地检测目的站点是否可到达。一般在访问某个站点前，可先运行此命令确定站点的可达性。其具体格式为：

ping[ -t][ -a][ -n count][……]目的结点

其中，目的结点可以用IP 地址的方式表示，也可以用域名的方式表示。中括号中的各个参数是可选项，具有一定的意义。例如，[ -t]表示向目的结点连续发送测试数据包直到用户中断；[ -a]表示将地址解析为计算机名；[ -n count]表示发送由count 指定数量的回送请求应答报文（默认为4）。

Windows 操作系统用户可以在接入互联网后进入MS DOS（“开始”→“运行”→输入命令“cmd”），看见屏幕的提示符后，便可使用PING 命令进行网络测试。图6.12 给出了从一台PC机到新浪邮件服务器的连通性测试结果。由图6.12 可知，PC 机使用PING 命令后，会一连发出4 个ICMP 回送请求报文。报文发出后，若能够到达目的站，那么PC 就会收到来自目的站点的回送应答报文。由于往返的ICMP 报文有时间戳，因此很容易得出往返时间。

pagenumber_ebook=137,pagenumber_book=130

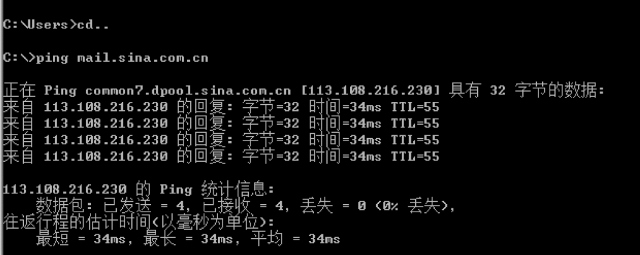

图6.12　ping 命令的使用

另一个非常有用的应用是路由跟踪，在Windows 操作系统中即tracert 命令。此tracert 命令用来跟踪一个分组从源结点到目的结点所经过的路径，显示到达目的结点所经过的路由器列表；如果分组不能到达目的结点，则显示成功转发分组的最后一个路由器。

Tracert 的工作原理如下：

Tracert 从源主机向目的主机发送一连串的IP 数据报，数据报中封装的是无法到达的UDP用户数据报。第一个数据报P1 的生存时间TTL 设置为“1”，当P1 到达路径上的第一个路由器R1 时，路由器R1 收下P1 并将TTL 的值减去“1”。由于P1 的TTL 为“0”，则R1 将其丢弃，并向源主机发送一个ICMP 超时差错报告报文。(www.chuimin.cn)

源主机接着发送第二个数据报P2，并将TTL 的值设置为“2”。P2 先到达路由器R1，R1收下P2 后将TTL 的值减去“1”再转发给路由器R2。R2 收到时TTL 的值为“1”，再将TTL 减“1”，变成“0”后将其丢弃，并向源主机发送一个ICMP 超时差错报告报文。这样一直继续下去，当最后一个数据报到达主机时，数据报的TTL 为“1”，主机不转发数据报，也不将TTL 减“1”。但因IP 数据报封装的是无法交付的UDP 用户数据报，因此，目的主机要向源主机发送ICMP 终点不可达差错报告报文，这样源主机便达到了自己的目的。

Tracert 命令的常见用法如下：

tracert IP address [ -d]

参数[ -d]即不解析所经过路由器的名称，只快速显示路由器即可。

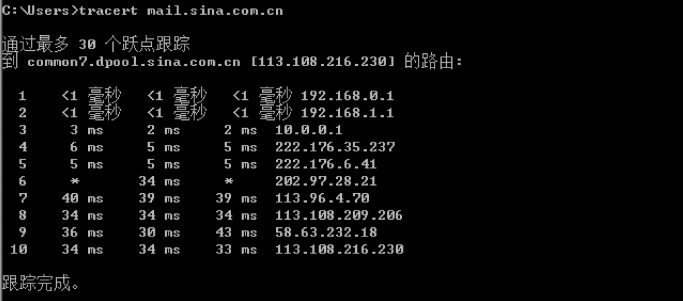

如图6.13所示为从一台PC 向新浪网邮件服务器发出的tracert 命令后所获得的结果。
