MPLS网络模型如图3.4所示，它主要包含3个部分：标签边缘路由器（LER）、标签交换路由器（LSR）和标签分发协议（LDP）。

pagenumber_ebook=111,pagenumber_book=104

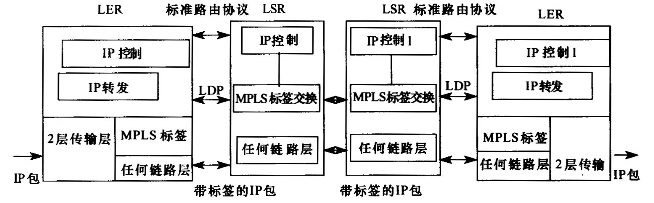

图3.4　MPLS网络模型图

1.标签边缘路由器（LER）

位于MPLS网络的边缘的完整3层功能的标准路由器，主要检查到来的IP包，并给IP包打上合适的标签（Label）转发给标签交换路由器（LSR）。当带有标签的IP包到达出口LER时，则去掉该标签仍按照传统IP包的转发方式进行转发。

2.标签交换路由器（LSR）

LSR是MPLS网络的核心，所谓标签是短或者固定长度的标签，使LSR能够按照标签进行快速查询和转发，不需要再分析IP包头进行转发。其MPLS的标签格式如图3.5所示。

pagenumber_ebook=112,pagenumber_book=105

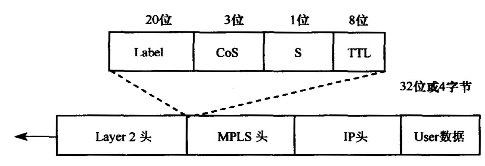

图3.5　MPLS标签格式图

32位的MPLS报头包括以下区域：

（1）承载MPLS标签实际值的标签区域（20位）。

（2）EXP区域（3位），用于在分组通过网络时，实施在分组上的排队和丢弃算法。(www.chuimin.cn)

（3）堆栈区域（S区域，1位），用于支持标签堆栈序列。

（4）TTL（Time To Live）区域（8位），提供传统的IP TTL功能。

3.标签分发协议（LDP）

提供标签交换路由器（LSR）和标签边缘路由器（LER）交换标签的算法。标签交换路由器（LSR）和标签边缘路由器（LER）用标准的路由协议（如BGP、IGP）建立它们的路由数据库，相邻标签交换路由器（LSR）和标签边缘路由器（LER）通过标签分发协议（LDP）互相分发储存在标签信息库（LIB）中的标签值。

4.MPLS网络的基本处理过程

（1）标签交换路由器（LSR）和标签边缘路由器（LER）采用标准的路由协议（BGP、IGP）识别路由，自动生成路由表。

（2）标签交换路由器（LSR）和标签边缘路由器（LER）通过标签分发协议（LDP）给用标准路由协议生成的路由表赋以标签并分发，而标签边缘路由器（LER）接收标签分发信息并建立转发数据库。

（3）当标签边缘路由器（LER）接收到需要通过MPLS网络转发的IP包后，分析IP包头信息从路由表中给IP包选择路由并打上标签转发到下一节点的标签交换路由器（LSR）。

（4）标签交换路由器（LSR）收到带标签的IP包后，仅基于标签来进行交换，而不分析网络层头信息。

（5）带标签的IP包到达出口标签边缘路由器（LER）时，去掉标签再通过网络层的路由选择并按照传统的IP转发方式转发到目的节点。实际上，IP包是在MPLS网络中入口LER和出口LER之间的一条标签交换路径LSP上被传送。
