首页 理论教育武当山元代小铜殿金属成分分析及能谱图

武当山元代小铜殿金属成分分析及能谱图

【摘要】:武当山元代小铜殿的XRF分析结果见表10-2,典型能谱图见图10-2:表10-2武当山小铜殿合金成分检测结果续表被测部位均为铜、锡、铅三元合金,不含锌或仅含少量锌,大多属于锡铅青铜合金。除前檐地栿外,大部分被测部位的铜含量分布于56.7%~73.4%区间,锡含量分布于7.3%~20.0%区间,铅含量分布于12.1%~24.5%区间。[11]以这个标准来看,小铜殿只有几根柱子的铅含量在这个范围内,其余均高于15%。图10-2元代小铜殿典型能谱图

昆明铜殿构件的成分分析见表10-13。由于数据过多,对一些检测结果类似的构件(如槅扇)并未全部列出。

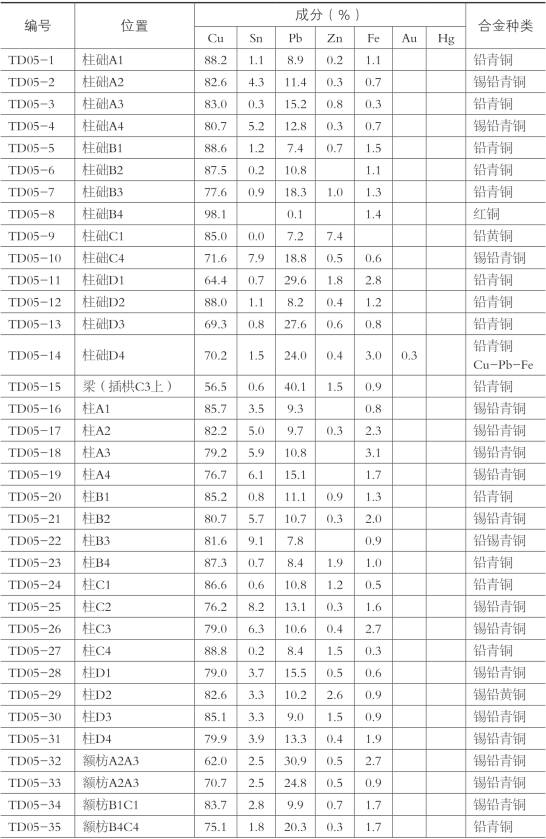

表10-13 昆明铜殿合金成分检测结果

图10-21 昆明铜殿平面轴号索引

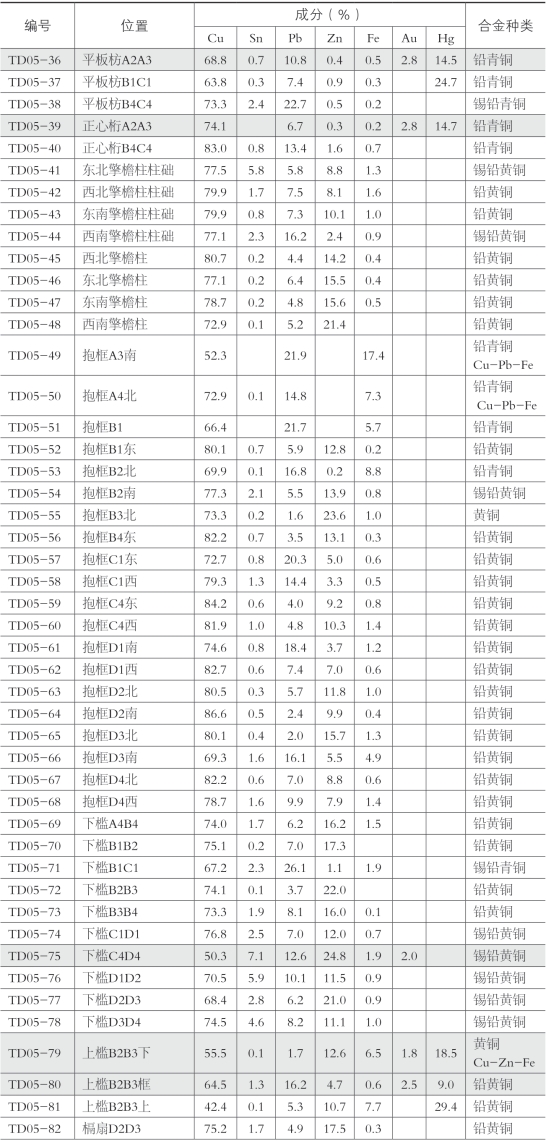

续表

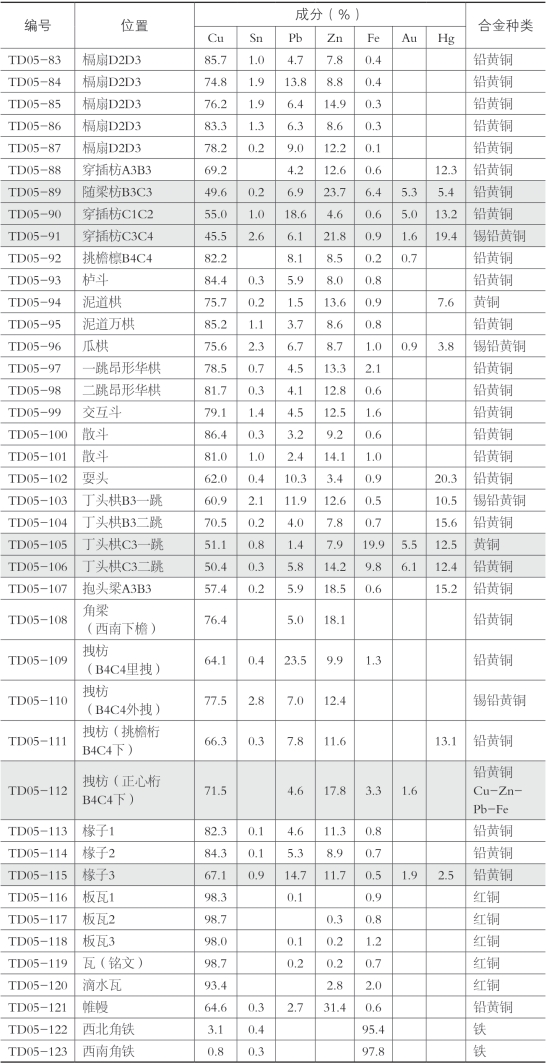

续表(www.chuimin.cn)

注:带阴影的数据受到表面金层的一定影响。

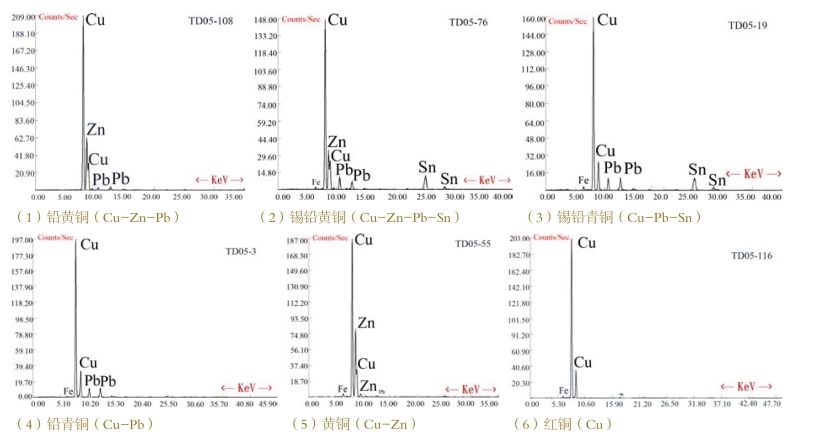

图10-22 昆明铜殿构件XRF分析典型能谱图

根据分析结果,昆明铜殿的殿身材料包括:铅锡青铜、锡铅青铜(Cu-Pb-Sn)、铅青铜(Cu-Pb)、锡铅黄铜(Cu-Zn-Pb-Sn)、铅黄铜(Cu-Zn-Pb)、简单黄铜(Cu-Zn)、红铜(Cu)。可以分成三组:青铜、黄铜、红铜。另外,铜殿石台基四隅部位的L型角石为铸铁,其用途应当是为了加强、拉紧角部。

部分构件表面测出金(Au)和汞(Hg),说明铜殿表面曾经做过金饰。据肉眼观察,有些构件表面残留有一层红色薄皮,本书分析构件基体时避开了这层,但仍有些部位测出了金和汞。镏金、贴金做法都有可能用到金和汞,因此对此金饰做法仍需进一步分析才能判断究竟为镏金还是贴金,详见文本第十一章。

典型能谱见图10-22。
