形制东铁塔也是一座唐楼阁式砖塔形式的方形平面塔，七层塔身完整保存，通高约7.65米。与西铁塔不同的是，东塔铁须弥座无下枋部分，代以石质下枋。整体来看，东铁塔须弥座更高，用龙更多，显示出更强的皇家意象。东铁塔原本也是一座金色的铁塔，起初以金装佛像。[19]结构东铁塔之内部结构无法观测到，推测应与西铁塔一样，每层塔身为空筒，层层叠置。......
2023-10-18
中国古代金属建筑研究：形制天书观铁塔的研究成果
【摘要】：形制天书观铁塔平面为八边形。铁塔现存高度2.8米，含石须弥座的总高为3.83米。从历史照片估计，铁塔原高约11 ～12米左右。图4-2《泰山志》中的天书观铁塔图4-3沙畹书中的天书观铁塔从图4-4来看，铁塔原先确有十三层，另加一层铁须弥座。塔刹为葫芦形，与塔身相比显得硕大。图4-5伯施曼绘泰安铁塔立面图见Ernst Boerschmann，1931年砖芯承担了塔体荷载，铁质塔身在铸造和建造上只需解决壳与壳之间、壳与芯之间的交接即可。
（1）布局
昆明太和宫制仿武当，于登山途中设三道天门，最后抵达山顶。铜殿位于紫禁城中，紫禁城为青砖砌筑，四面辟门（图6-2）。
城内中央为二层崇台，其上立铜殿。崇台底层平台为砂石砌筑，须弥座上饰以瑞兽、花卉，下层勾栏华板上浮雕“二十四孝”故事。上层须弥座勾栏为康熙五十三年（1714）时修建，大理石质（图6-3）。
崇台前有高约10米的铜质旗杆，上悬三角形七星铜旗一面（图6-1）。紫禁城内另有配殿两座，琉璃焚帛炉一座，“历次修盖太和宫碑”“建太和宫记铭”碑、“宫记”碑各一通。
（2）形制
崇台的上层须弥座北、西、南三面出台阶，各九级，西面台阶正中作斜坡御道。下层须弥座四面出台阶，与紫禁城的四门相对。北、西、南三面台阶各九级，西面台阶正中作斜坡御道。东面（背面）因地势升高，仅下两级台阶即与东门道路相接。

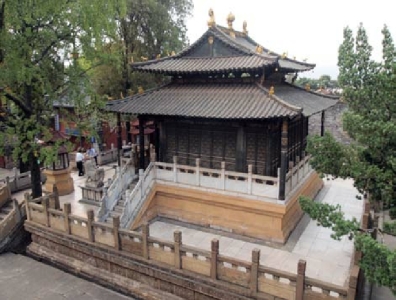

图6-3 昆明太和宫铜殿（东南侧）

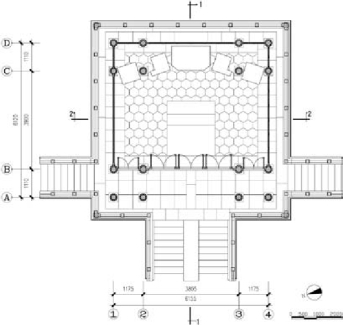

图6-4 昆明太和宫铜殿平面
昆明铜殿坐东朝西，面阔三间，通面阔6.15米；通进深6.12米，平面形状接近正方形。每面四根檐柱，柱径20厘米；殿内共四根金柱，柱径21.5厘米。前檐金柱间安装修形成前廊。明间装三对门扇，两次间各装一对门扇。其余南、北壁各镶八扇门扇，东壁镶十扇门扇，均不可开启（图6-4）。
柱础均为铜质，刻十二瓣莲花。地面以下的柱础与地上柱础一体铸造，亦为铜质，厚度不详。
铜殿四角各有擎檐方柱一，倒梅花线角。柱身分三段，中段镂空，四壁饰金钱眼；上段贴镏金雕花板。擎檐柱柱础亦为铜质，形象为双层莲座叠置。[5]
殿内为近年新做的大理石铺地。殿中央供真武大帝，左为捧册灵官与执旗将，右为捧宝玉女及捧剑将。像设年代晚近。
昆明铜殿为重檐歇山顶，高约7.5米（从须弥座台基上皮算起）。通进深七檩，实际可以看作是五檩二金柱加周围廊。下檐平身科斗栱里拽耍头上施龙形挑斡，挑斡跨檐步，上挑承椽枋，但其装饰作用大于实际结构功能（图6-5，图6-6）。
昆明铜殿重檐上下戗脊端各饰走兽四个，无骑凤仙人，每组中各有两个捧笏文臣。屋面无望板，椽为板椽，平行排布至翼角，其上直接铺板瓦，再盖筒瓦。屋面曲线平滑流畅，上下檐均为滴水坐中。正脊两端饰龙吻吞脊，无剑把，龙尾向外卷曲。脊刹饰火焰宝珠（图6-7）。
昆明铜殿上檐山面的草架柱直接落在上檐正心桁之上，因此歇山无收山。然而从立面上看，并不感觉屋脊过宽，这是因为虽然没有收山，但翼角出檐较远，使得翼角与其上的大屋顶比例协调。上檐大角梁之下施以云龙造型斜撑，下檐大角梁之下则依靠擎檐柱支撑翼角。
(www.chuimin.cn)

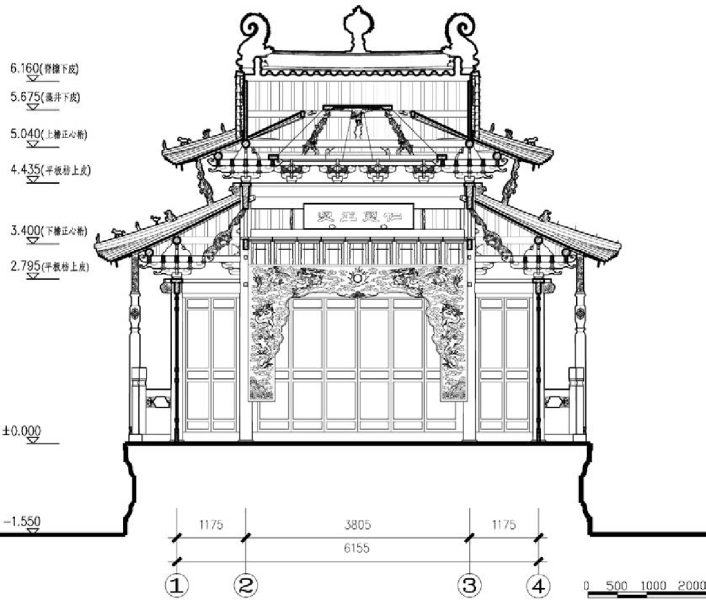

图6-5 昆明太和宫铜殿1-1剖面

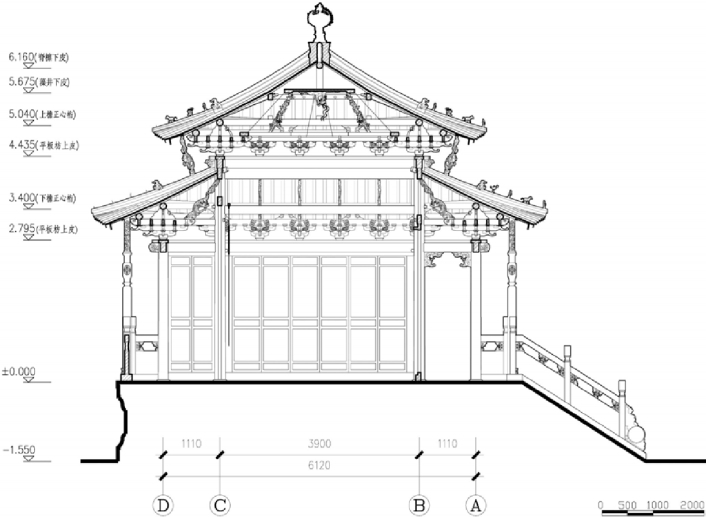

图6-6 昆明太和宫铜殿2-2剖面

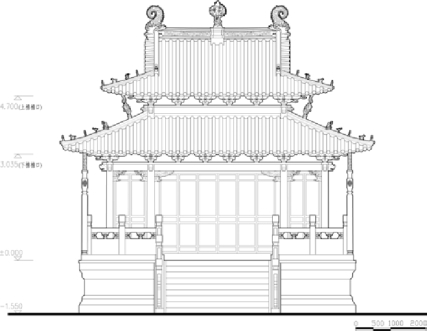

图6-7 昆明太和宫铜殿正立面
室内天花藻井的做法也颇独特：上檐斗栱里拽耍头上施一周圈平板拽枋，拽枋转角处再施四根抹角枋，枋上用四根蟠龙形挑斡挑八角形云龙堆塑藻井。为了保持稳定，藻井各边又各用两根铁钎与拽枋加固（图6-8）。
昆明铜殿滴水瓦与瓦当、头板瓦的相对位置关系体现了显著的昆明地方特色。头板瓦、瓦当在水平方向上较滴水瓦悬挑出约5～8厘米。这与昆明地区其它木构传统建筑的做法是一致的（图6-9）。这个特点在陈用宾铜殿的照片中也可以看出。
梁枋表面纹饰模仿木建筑梁枋彩画，分三段构图，饰龙纹装饰。
（3）斗栱
铜殿各面上檐、下檐明间均施四攒平身科斗栱；下檐次间无平身科斗栱。各组斗栱均为五踩，外拽出双象鼻昂，里拽出双翘。各栱栱瓣均较明显，为四瓣，正心各栱俱为足材，斗欹上的弧度亦明显。铜殿斗口值为3.9厘米，足材高约2.8斗口，远大于明、清官式木构建筑的常见的1.9至2斗口。斗科间距78厘米左右，恰为20斗口；平面明间、稍间面阔分别约为100斗口与30斗口。据此推知斗口应是控制此铜殿设计的基本模数之一。
铜殿斗科各斗件、栱件均仿照木构斗栱分件形式，分别铸造成型。栱件表面做出花卉、如意纹样；大斗外侧立面上的纹样多有变化，图案不止一种，可知其铸造用模不止一种。大斗其它三面则为素面无纹样（图6-10）。
图6-8 昆明太和宫铜殿室内仰视
图6-9 昆明铜殿滴水瓦与瓦当、头板瓦的相对位置

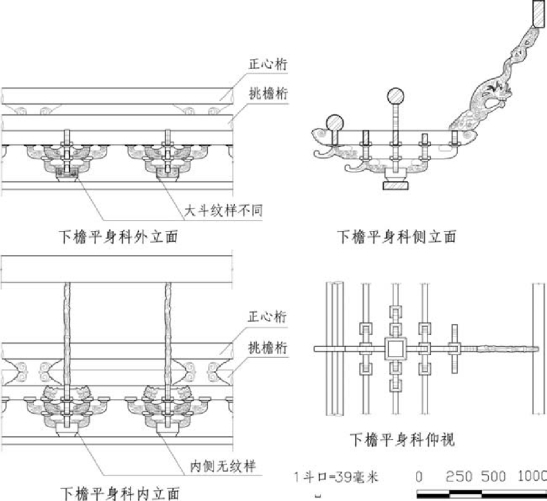

图6-10 昆明太和宫铜殿下檐平身科斗栱
