玉泉寺铁塔形制研究结果
【摘要】：表3-1玉泉寺与甘露寺铁塔基座、须弥座对比表3-2玉泉寺与甘露寺铁塔塔身形象对比表3-3玉泉寺与甘露寺铁塔斗栱对比需注意，1至3层檐下斗栱形式与常见的木构斗栱不同。图3-22玉泉寺铁塔剖面图结构各层塔身构件均为壁厚1.5～2厘米的空筒，因此塔身内部为贯通至顶的空间，并无使用功能。玉泉寺铁塔的形象细节表现出若干符合《营造法式》规定的现象。玉泉寺铁塔由苏州工匠铸造，因此很可能反映的是江苏尤其是苏州地区的木构形象。
（1）布局
玉泉寺坐西向东，轴线上有天王殿、大雄宝殿、毗卢殿。寺前有溪水流过，铁塔位于溪东侧的土丘上，与寺院并无明显的轴线对位关系。据地宫舍利石函铭文，铁塔初建成时，曾“于塔下周回修盖廊宇，并献供亭子”，考古清理简报中勘测到的遗迹现象亦可与此验证[37]。铁塔位于中心的土丘上，而北侧的献亭可能既是献亭，又是这个独立塔院的入口（参见图8-27）。
（2）塔身形制
铁塔共十三层，高16.945米[38]，为仿木楼阁塔形式。《中国第一铁塔——当阳市玉泉寺棱金铁塔》一文公布了维修铁塔时绘制的测图，对各层塔身亦有详细描述，可参阅[39]。本书仅就笔者的现场观察，对铁塔外观的要点略作讨论：
基座与须弥座：露出地面的最底层石基为覆盖地宫的砖石基础；砖石基础之上为铁质八边形江海基座；江海基座分为三层，中间一层上有八座仙山，其上各站一托塔力士脚踏仙山，一手扶腰，一手托举须弥座上的塔身平台。这构成了铁塔基座的显著特征（表3-1）。
江海基座最下层装饰纹路较细的波浪纹；中间层表面的装饰主题除了波浪纹，还有七仙人出入其中的形象；最上层饰有纹路较粗的波浪纹。江海基座之上又有一八边形平面须弥座，最下层饰宝装莲花；中段壸门柱子各面中央为一坐神力士（表3-1）。
须弥座上为第1层塔身平台。从平台上皮角部痕迹可推知，平台边缘原有寻杖栏杆。现各层栏杆多已不存，仅第13层的栏杆保存下来。
塔身：各层塔身平面均为八边形，角部刻画出倚柱形象。塔身隔面开壸门，逐层相闪。壸门两侧各立一菩萨，足下单梗莲花，头顶有带柄的伞盖（表3-2）。不开壸门的面则各层有不同的装饰主题：第1层为说法图，中央的佛坐于须弥座上，头顶有伞盖；第2层为建塔事宜、捐资人、建造者、组织者等（铭文全文见附录1）；第3层为文殊骑狮与普贤骑象交替；第4层、5层为十六罗汉；第6层为每面小佛像28尊；第7层为每面小佛像26尊；第8层为每面小佛像21尊，排列成独特的金字塔形；第9层为每面小佛像18尊；第10、11层为每面小佛像14尊；第12、13层为每面小佛像12尊。各层栱眼壁均填充小佛像。
塔身收分明显，倚柱侧脚、柱顶收分明显。柱上设由额、阑额，无普拍枋形象。两额之间填以小佛像，两额上均刻画出“七朱八白”的彩画形象。从第4层往上，由于塔身高度有限，每层不再刻画阑额、由额的形象（表3-2）。
（3）斗栱：构造上的偏差
玉泉寺铁塔每层各柱顶有柱头铺作一朵，各面阑额上有补间铺作一朵。柱头用圆栌斗，补间用讹角栌斗，组合方式符合《营造法式》“造枓之制”。塔身第1至3层檐下斗栱形式相同，为六铺作，均不施耍头，昂为琴面昂之形象（表3-3）。

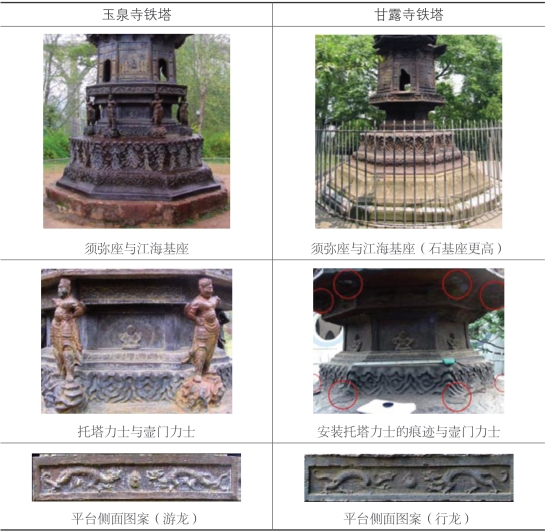

表3-1 玉泉寺与甘露寺铁塔基座、须弥座对比
表3-2 玉泉寺与甘露寺铁塔塔身形象对比(www.chuimin.cn)

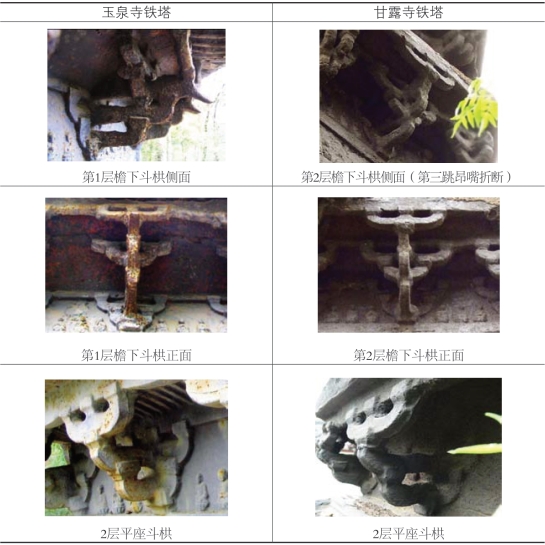

表3-3 玉泉寺与甘露寺铁塔斗栱对比
需注意，1至3层檐下斗栱形式与常见的木构斗栱不同。表现在：第一，《营造法式》中以及实例中见到的宋代六铺作斗栱多为单抄双昂，此处却为双抄单昂[40]；第二，第二跳内侧，一跳跳头轴线之上多了一组交互斗、瓜子栱与令栱（表3-3），一般这组栱件要么施于一跳跳头上以形成一跳计心，要么施于二跳跳头以形成一跳偷心、二跳重栱计心，此处的做法似未见于木构实例。这两种较奇特的做法，说明铸造工匠虽然尽量模仿木构细节，但对构造的理解毕竟存在一定偏差。
从第4层至以上，塔身檐下斗栱取消了上述二跳内侧的重栱。第4至6层，为六铺作双抄单昂、逐跳偷心、不用耍头的形象。第7至13层，为五铺作单抄单昂。
各层平座下有平座斗栱，均为五铺作偷心造，出双抄，跳头不施耍头。据《营造法式》“造平坐之制”：“其铺作减上屋一跳或两跳；其铺作宜用重栱及逐跳计心造作。”玉泉寺铁塔的第2至6层的平座铺作数符合法式规定，但未用重栱计心造。从第7层往上，平座斗栱不再减正身一跳，均为五铺作。
檐下斗栱、平座斗栱的扶壁栱均为符合《营造法式》规定的泥道重栱+素方的形式。

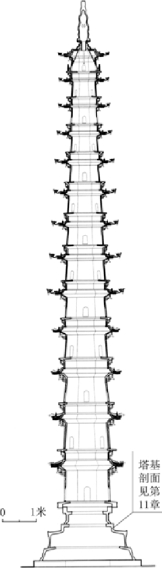

图3-22 玉泉寺铁塔剖面图
（4）结构
各层塔身构件均为壁厚1.5～2厘米的空筒，因此塔身内部为贯通至顶的空间，并无使用功能。除第1层外，每层都由平座、塔身（包括斗栱）、塔檐这三部分构成；每部分均为独立的一周圈铸件。铁塔一共13层，层层叠置（图3-22）。每层铸件之间并没有特别的连接构造，只是叠置而已。缝隙垫以铸铁余料，以保持每层的平稳。
要之，从玉泉寺铁塔可以看出，此时的铁塔，已经能够成熟处理塔身结构与外观表现的关系。平座、塔身、塔檐的铸造分件形式，既保证了结构的简洁，同时又能表现丰富的建筑形象和佛教艺术形象。
玉泉寺铁塔的形象细节表现出若干符合《营造法式》规定的现象。虽然《营造法式》刊行于宋崇宁二年（1103），晚于玉泉寺塔铸造的1061年，但正如李诫所言：“自来工作相传，并是经久可以行用之法”[41]——《营造法式》刊载的建筑形制是有当时的现实依据和历史渊源的。玉泉寺铁塔由苏州工匠铸造，因此很可能反映的是江苏尤其是苏州地区的木构形象。这也提醒我们注意苏州地区的木构做法传统与《营造法式》的关联[42]。
