Unity导航系统虚拟现实应用开发实践
【摘要】：导航系统在Unity手册中的定义：The Navigation System allows you to create characters which can navigate the game world.It gives your characters the ability to understand that they need to take stairs to reach second floor，or to jump to get over a ditch.导航系统允许你创建一个在游戏世界中能导航的角色。图7-137在Object面板中设置类型图7-138创建off mesh links4）Off Mesh Links地形之间可能有间隙，形成沟壑，或者是高台不能跳下，导航网格处于非连接的状态，角色无法直接跳跃，要绕一大圈才能到达目的地。图7-144Agent的绿框和角色分离
导航系统在Unity手册中的定义：The Navigation System allows you to create characters which can navigate the game world.It gives your characters the ability to understand that they need to take stairs to reach second floor，or to jump to get over a ditch.导航系统允许你创建一个在游戏世界中能导航的角色。它可以让你的角色有能力去理解他们需要去爬楼梯到二楼，或者跳越一条沟渠。
1）导航网格Nav Mesh

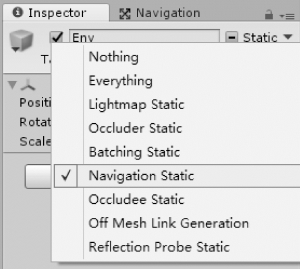

首先需要将地形设置为Navigation Static，如图7-132所示。
如果有不想烘焙的地方，取消勾选即可。打开Window-Navigation导航窗口，选择Bake页面，如图7-133所示。
Agent Radius：定义网格和地形边缘的距离。
Agent Height：定义可以通行的最高度。
Max Slope：定义可以爬上楼梯的最大坡度。
图7-131 通过Edit按钮的Event属性添加帧事件
图7-132 设置地形为Navigation Static
图7-133 选择Bake页面
Step Height：定义可以登上台阶的最大高度。
Drop Height：允许最大下落距离。
Jump Distance：允许最大的跳跃距离。
设置好后，可以单击Bake进行烘焙，导航网格效果如图7-134所示。
2）Nav Mesh Agent

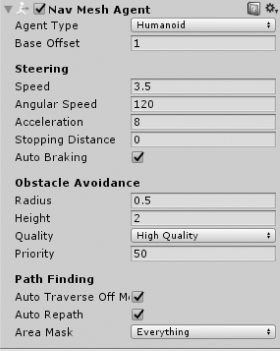

为角色添加NavMeshAgent组件，用来控制角色在导航网格上移动，Unity版本不同，可能面板不太一样，如图7-135所示。
图7-134 导航网格效果
Steering（操纵）。
Speed：最大移动速度。
Angular Speed：行进时的最大角速度。
Acceleration：最大加速度，控制速度的变化快慢。
Stopping Distance：制动距离，到达目标点的距离小于这个值。
Auto Braking：勾选，到达目标点后停止运动，没有缓冲运动。
常用API：
ActivateCurrentOffMeshLink：激活或禁止当前off-MeshLink。
CalculatePath：计算到某个点的路径并储存。
CompleteOffMeshLink：完成当前offMeshLink的移动。
Move：移动到相对于当前位置的点。
ResetPath：清除当前路径。
SetDestination：设置目标点。
SetPath：设置一条路线。
Warp：瞬移到某点。
RemainingDistance：到目标点的距离。
DesiredVelocity：期望速度，方向指向的是到达目标点的最短路径的方向。
图7-135 NavMeshAgent
(www.chuimin.cn)
图7-136 Nav Mesh Area
3）Nav Mesh Area（如图7-136所示）
用来设置路径估值（Cost），比如走楼梯，消耗体能20，而坐电梯，消耗体能5，自然会选择后者方式。

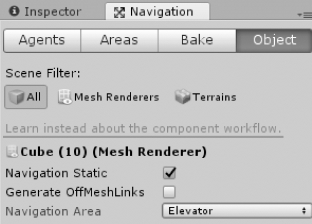

设置完消耗代价后，在Object面板中设置类型，如图7-137所示。
Unity内置了三种area，Walkable设置可行走区域，NotWalkable设置不可行走区域，如果不想让角色行走的区域，可以设置成这个。需要注意，做了修改，一定要重新烘焙网格，设置才会有效！
图7-137 在Object面板中设置类型
图7-138 创建off mesh links
4）Off Mesh Links
地形之间可能有间隙，形成沟壑，或者是高台不能跳下，导航网格处于非连接的状态，角色无法直接跳跃，要绕一大圈才能到达目的地。Off Mesh Links用于解决这种问题。
可以自动或者手动创建Off Mesh Links，需要先设置Bake选项卡中的Drop Height或者Jump Distance属性，前者控制跳跃高台最大高度，后者控制跳跃沟壑的最大距离，如图7-138所示。

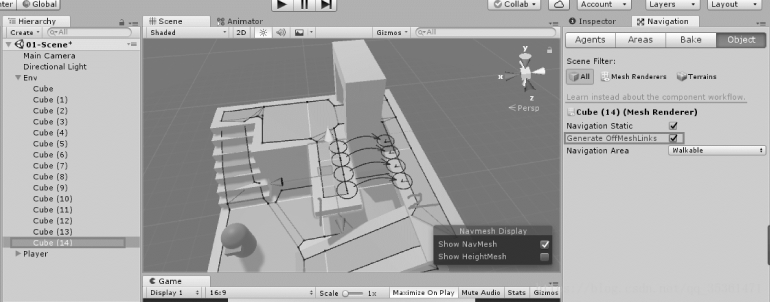

选中需要创建Links的对象，在Object选项卡内勾选Generate Off Mesh Links，再重新烘焙即可。需要注意，这里平台1设置了Links，而平台2没有设置。此时，角色只能从平台1跳到平台2，如图7-139箭头所示。

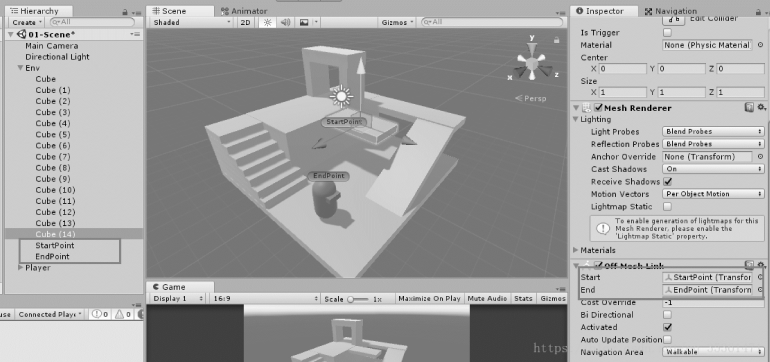

手动添加Links，需要为地形对象添加Off Mesh Link组件，可以创建两个空对象，分别用来控制跳跃的开始和结束点，如图7-140所示。
图7-139 角色从平台1跳到平台2
图7-140 创建两个空对象，分别用来控制跳跃的开始和结束点
Cost Override：路径估值，和之前的Area一样。
Bi Directional：控制跳跃是单向的还是双向的。
Activated：控制Link是否激活。
Auto Update Position：自动更新位置，当移动开始结束点的时候，自动更新。

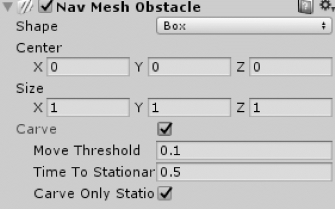

5）Nav Mesh Obstacle（见图7-141）
Shape：选择障碍的几何形状。
Carve：如果勾选，会重新渲染网格，效果如图7-142所示。
图7-141 Nav Mesh Obstacle
图7-142 重新渲染网格的效果
导航使用案例：

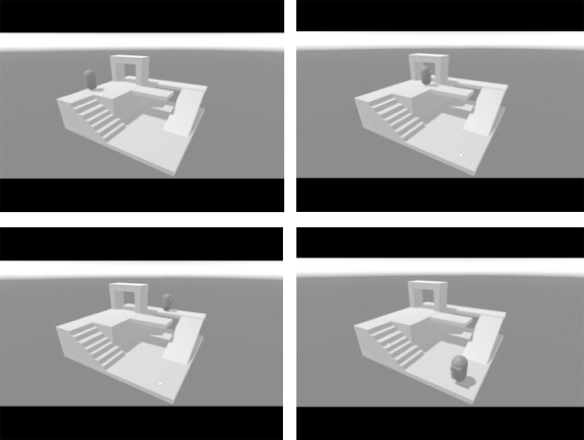

实现单击目标，自动寻路功能，效果如图7-143所示。
图7-143 实现单击目标，自动寻路功能的效果
前期准备：渲染好导航网格，在玩家身上挂载Nav Mesh Agent组件。

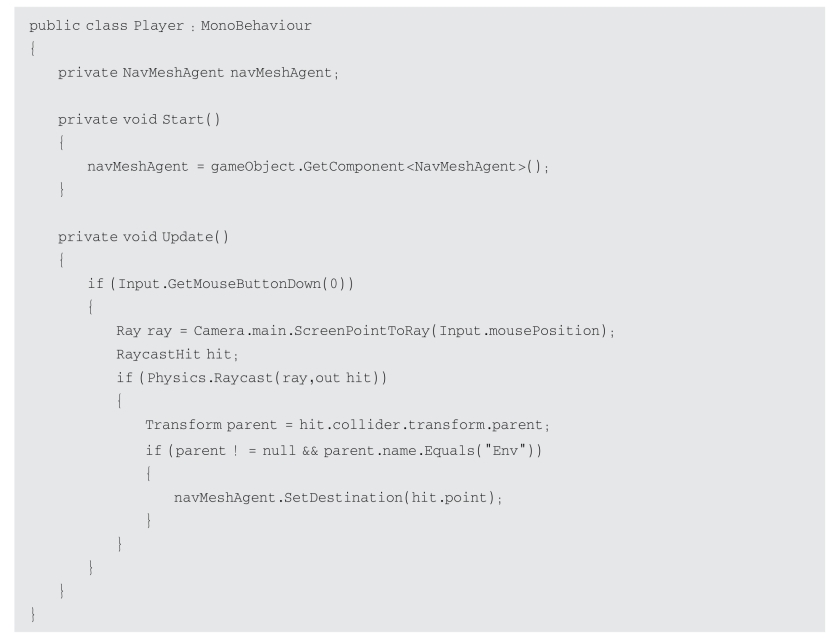

添加如下脚本：

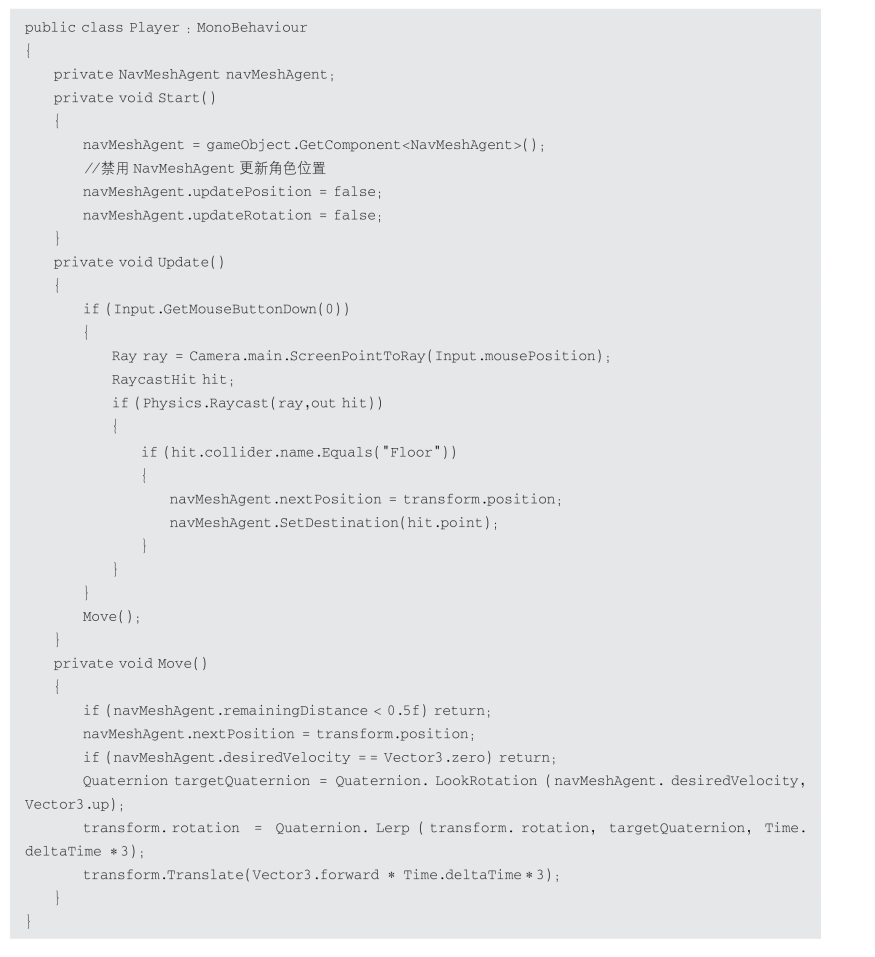

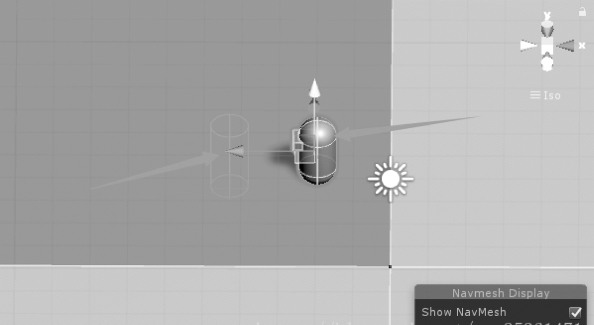

下面实现代码控制角色移动，navMeshAgent.updatePosition＝false；navMeshAgent.updateRotation＝false；可以禁止Agent更新位置和旋转。但会造成Agent的绿框和角色分离，如图7-144所示，设置绿框的位置和角色位置相同即可解决问题，navMeshAgent.nextPosition＝transform.position。
图7-144 Agent的绿框和角色分离
