1.计算结果文件导入

如图6-17所示，选择[File]＞[Data Input]＞[FV-UNS...]，导入Fieldview软件适用格式的散热器热性能计算结果文件。如图6-18所示，点击对话框中的“Read Grid or Combined Data...”按钮。选择“cocurrent.uns”文件，点击“打开”按钮，导入文件，如图6-19所示。

图6-17 导入散热器热性能计算结果文件

图6-18 读入网格文件

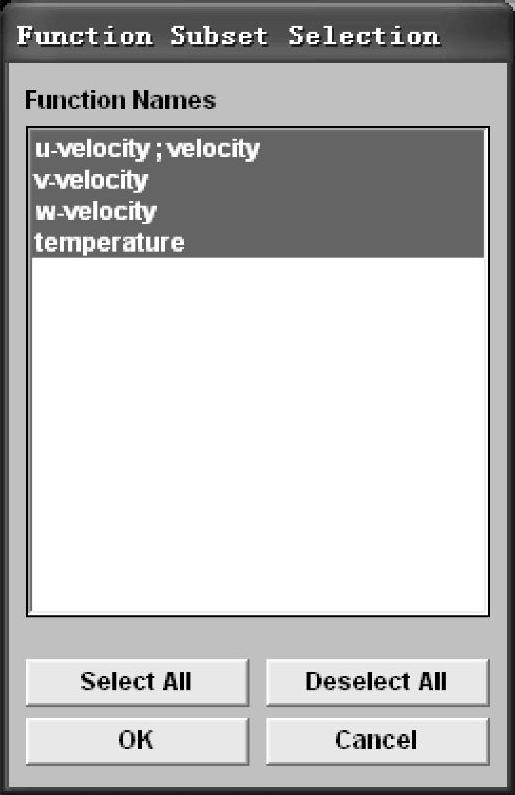

在弹出的“Function Subset Selection”对话框中，选择“Function Names”栏中所有变量，如图6-20所示。点击“OK”按钮，完成计算结果的导入。

导入后的散热器的外轮廓（本题中为长方体形式）如图6-21所示。

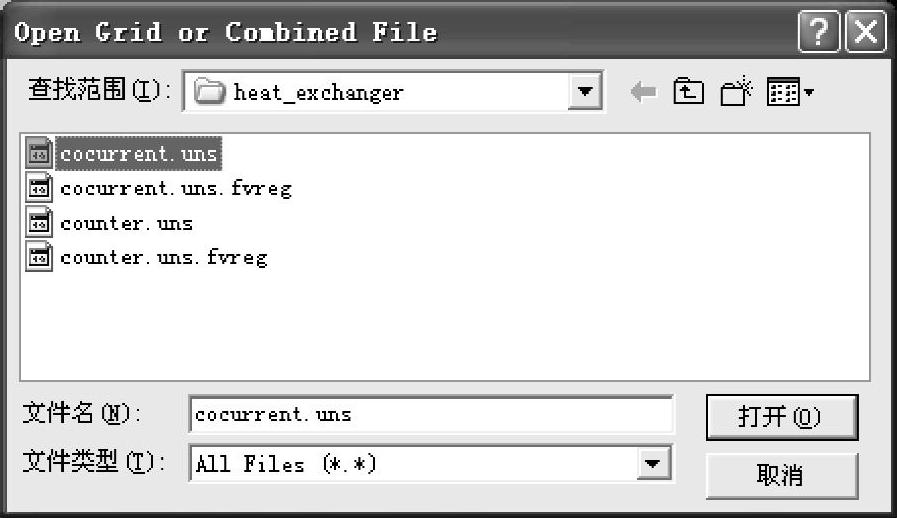

图6-19 选择“cocurrent.uns”文件

图6-20 选择所有变量

图6-21 散热器的外轮廓

2.散热器几何体显示

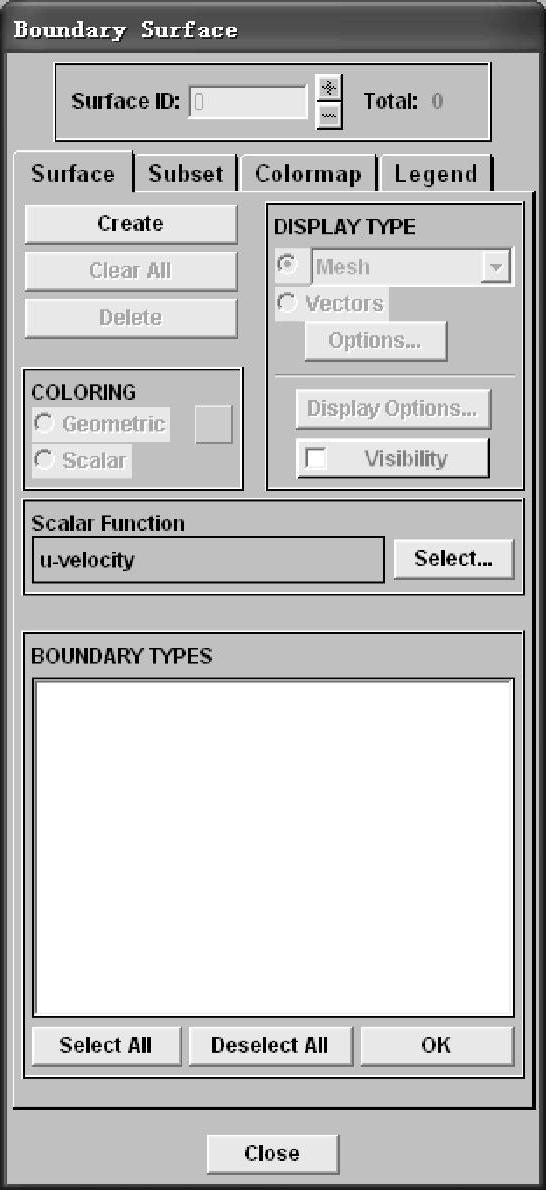

点击左侧工具栏按钮，弹出图6-22所示的“Boundary Surface”对话框。如图6-23所示，点击tab页“Surface”下的“Create”按钮，所有按钮生效，选择“BOUNDARY TYPES”栏中出现散热器的所有边界。

将“DISPLAY TYPE”栏中的“Mesh”项更改为“Smooth”，同时点击对话框下方“Se-lect All”按钮，选择所有边界。点击“OK”按钮，视图区的散热器如图6-24所示。

图6-22 “Boundary Surface”对话框

图6-23 生成Boundary Surface

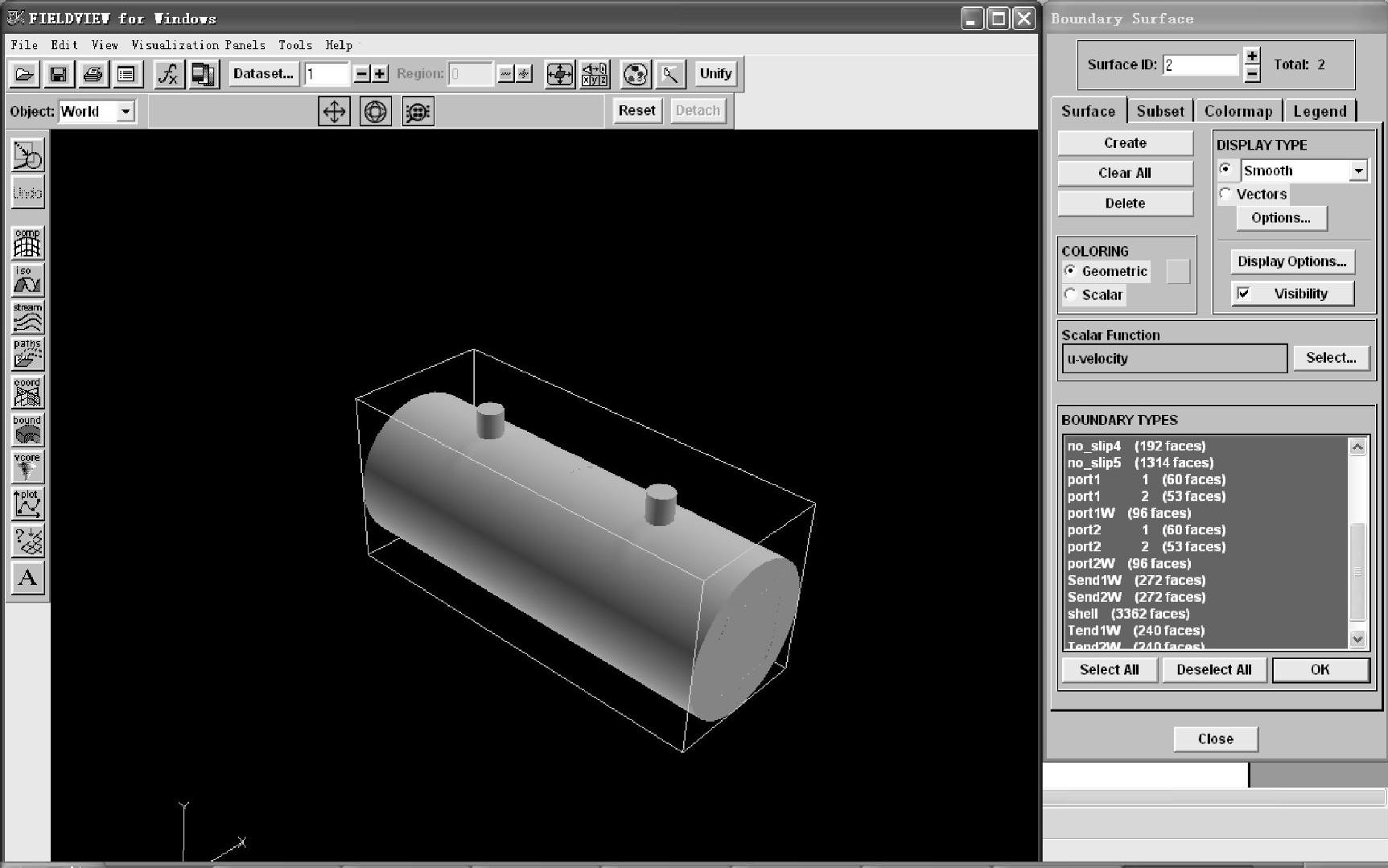

图6-24 视图区的散热器

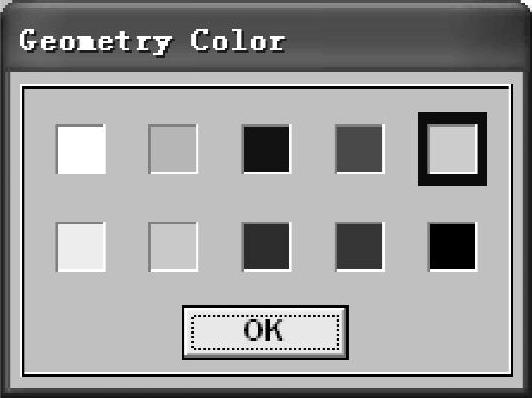

点击“COLORING”栏中的“Geometric”项右侧的按钮，出现图6-25中的“Geome-try Color”对话框，选择不同的颜色，可改变视图区中散热器的颜色。

3.散热器温度场显示

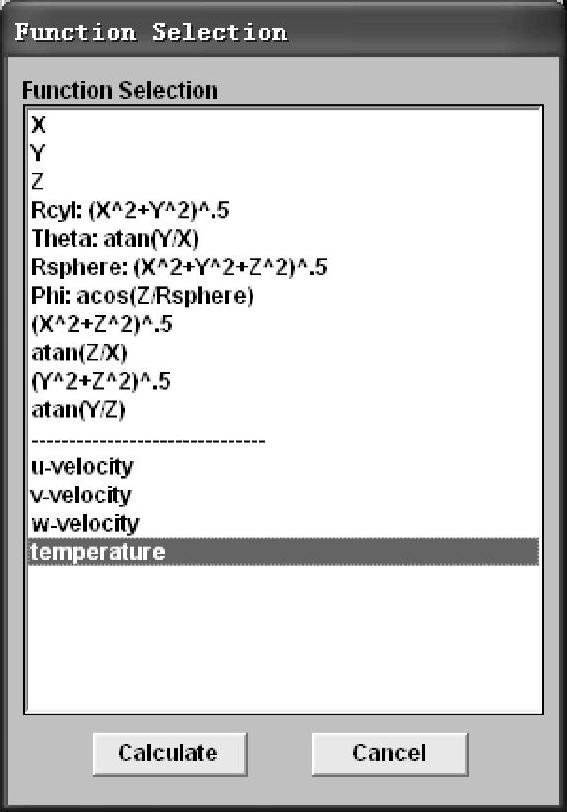

将“COLORING”栏中的“Geometric”项更改为“Scalar”，切换到变量对应的云图模式。点击“Scalar Function”栏中的“Select...”按钮，在出现的“Function Selection”对话框中选择“temperature”项作为显示变量，如图6-26所示。点击“Calculate”按钮，确认操作。

图6-25 “Geometry Color”对话框

图6-26 选择温度作为显示变量

视图区中散热器表面温度如图6-27所示。

图6-27 散热器表面温度

点击菜单[Edit]＞[Copy]＞[Image]，可复制以上视图。后面的操作对应的视图，均可按该命令进行复制操作。

点击“Boundary Surface”对话框中的“Clear All”按钮，可以清除散热器的表面温度显示。

4.散热器内部温度显示(www.chuimin.cn)

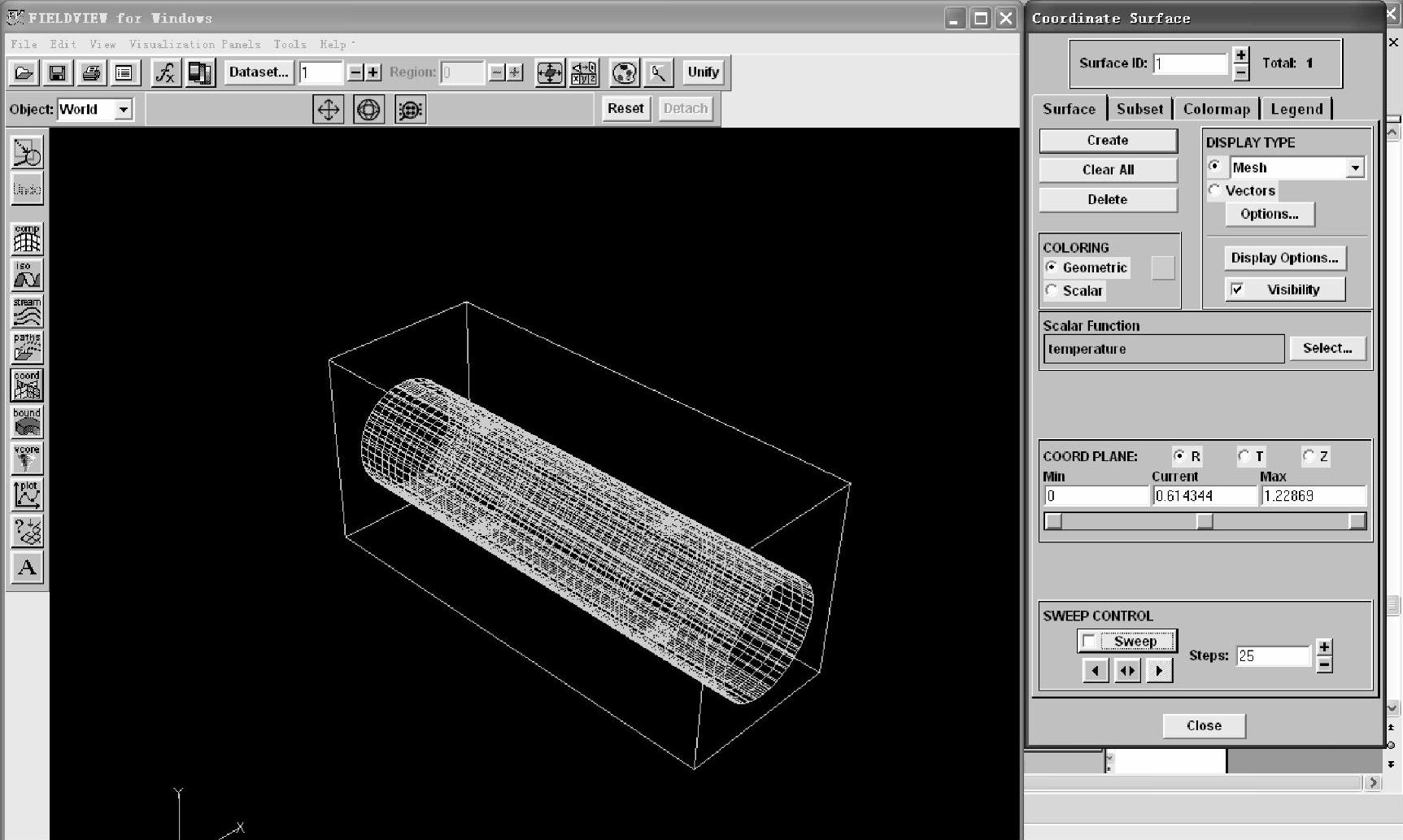

点击左侧工具栏按钮，出现“Coordinate Surface”对话框。点击tab页“Surface”下的“Create”按钮，所有按钮生效，如图6-28所示。

图6-28 生成Coordinate Surface

由于图6-28中“COORD PLANE”项默认选择“R”项，即“径向”的意思，图中所示的是半径为0.614344m的散热器内部圆周面，以网格形式显示。

将“COLORING”栏中的“Geometric”项更改为“Scalar”，切换到变量对应的模式。同时将“DISPLAY TYPE”栏中的“Mesh”项更改为“Smooth”，切换到光顺的云图模式。视图区中散热器的圆周面温度云图如图6-29所示。

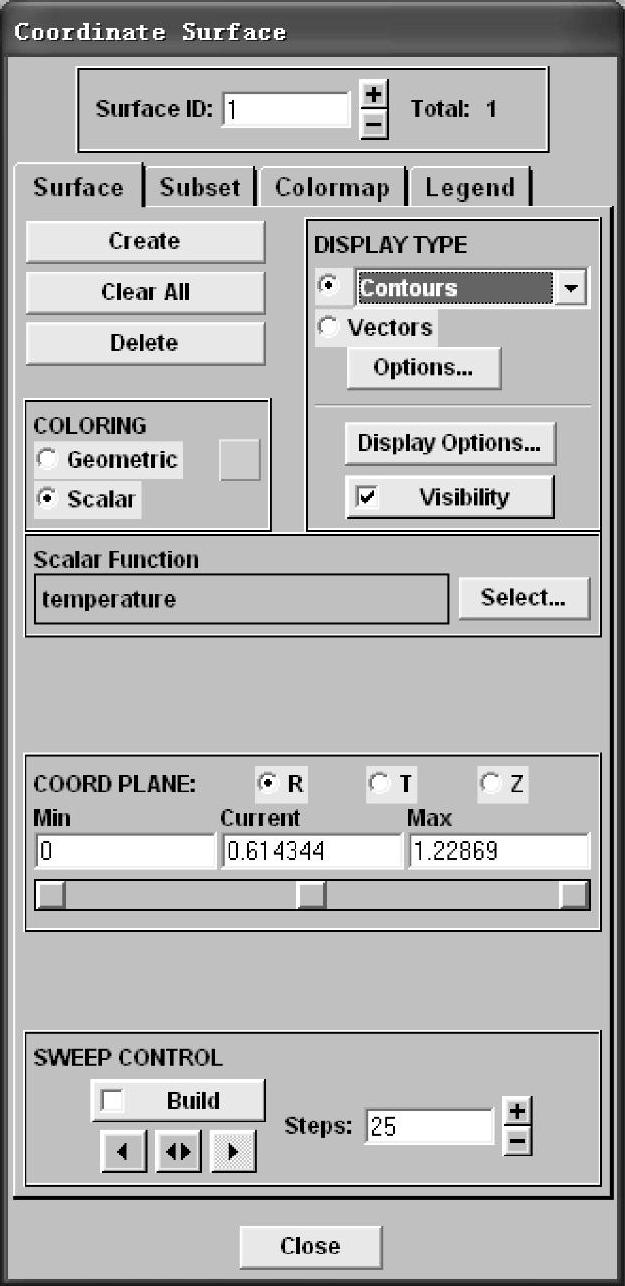

如果将“DISPLAY TYPE”栏中的“Smooth”项更改为“Contours”，则切换到等值线模式。视图区中散热器圆周面的温度等值线如图6-30所示。

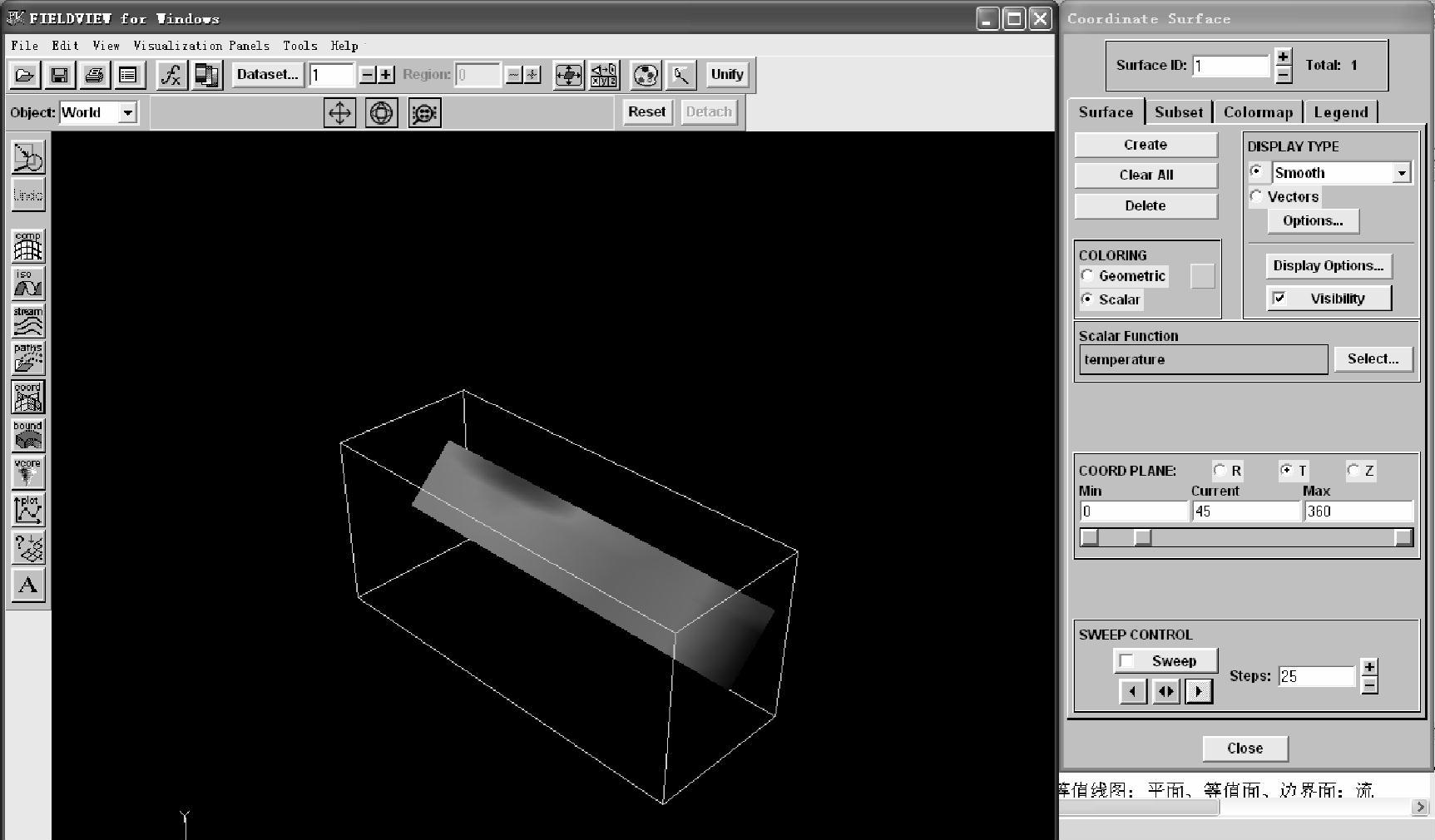

如图6-31所示，将“COORD PLANE”栏的“R”切换为“T”，可变为沿换热器中心线旋转的截面显示模式。通过滑块调节参数，可以选择不同角度对应截面上的温度云图。本例中的角度范围为0°～360°。

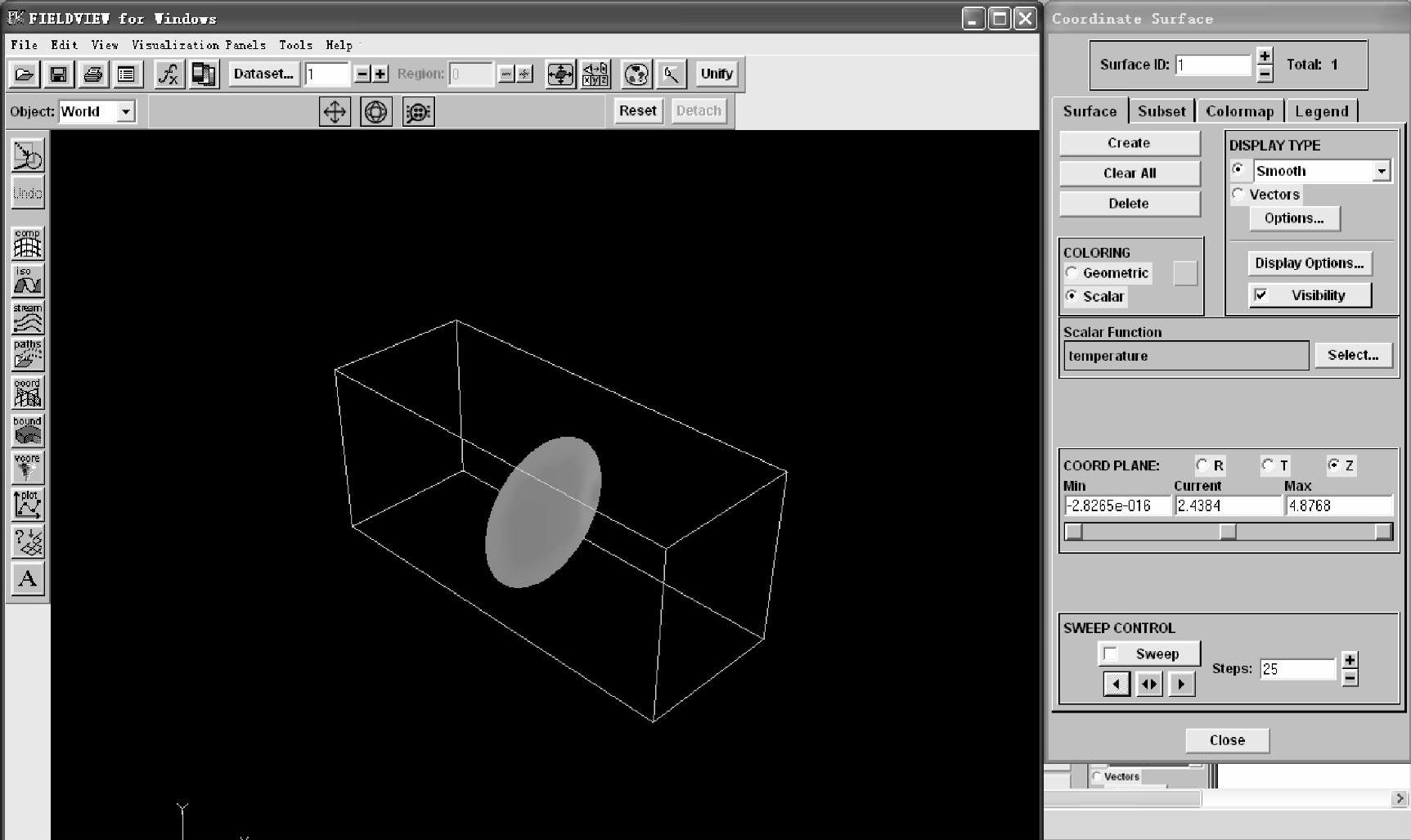

如图6-32所示，将“COORD PLANE”栏的“T”切换为“Z”，可变为沿散热器中心线平移的法向截面温度云图。平移的范围为散热器Z向坐标的范围值。通过滑块调节Z向参数，可以选择Z向坐标对应截面上的温度云图。

图6-29 散热器圆周面温度云图

图6-30 散热器圆周面的温度等值线

图6-31 不同角度对应截面上的温度云图

图6-32 散热器中心线的法向截面温度云图

5.散热器内部温度动画显示

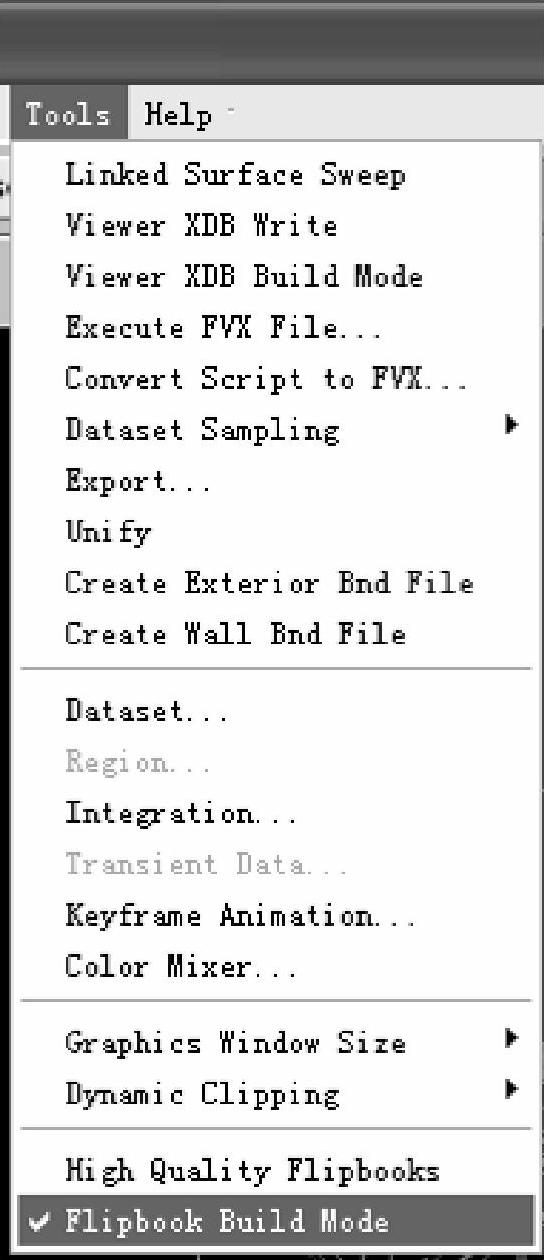

选择菜单项[Tools]＞[Flipbook Build Mode]。如图6-33所示，该项子菜单前自动加上一个勾号，表明Flipbook动画功能生效。同时，在“Coordinate Surface”对话框中，“SWEEP CONTROL”栏中的“Sweep”方式改为“Build”，如图6-34所示。

图6-33 选择Flipbook Build Mode功能

图6-34 改变“SWEEP CONTROL”为“Build”

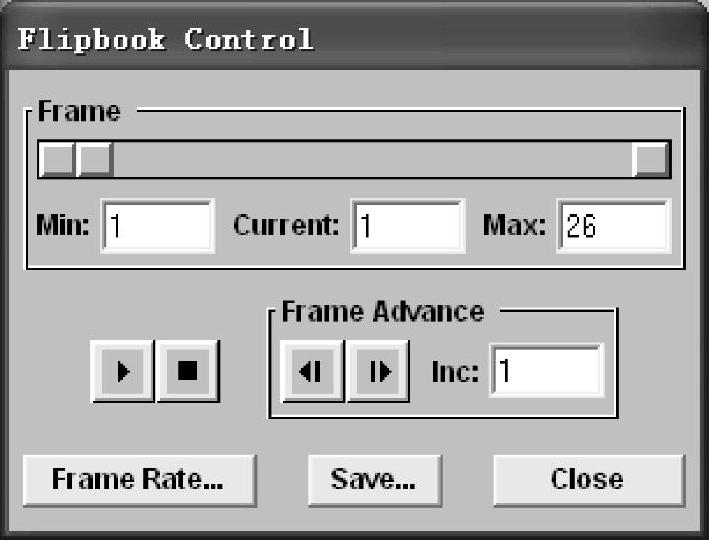

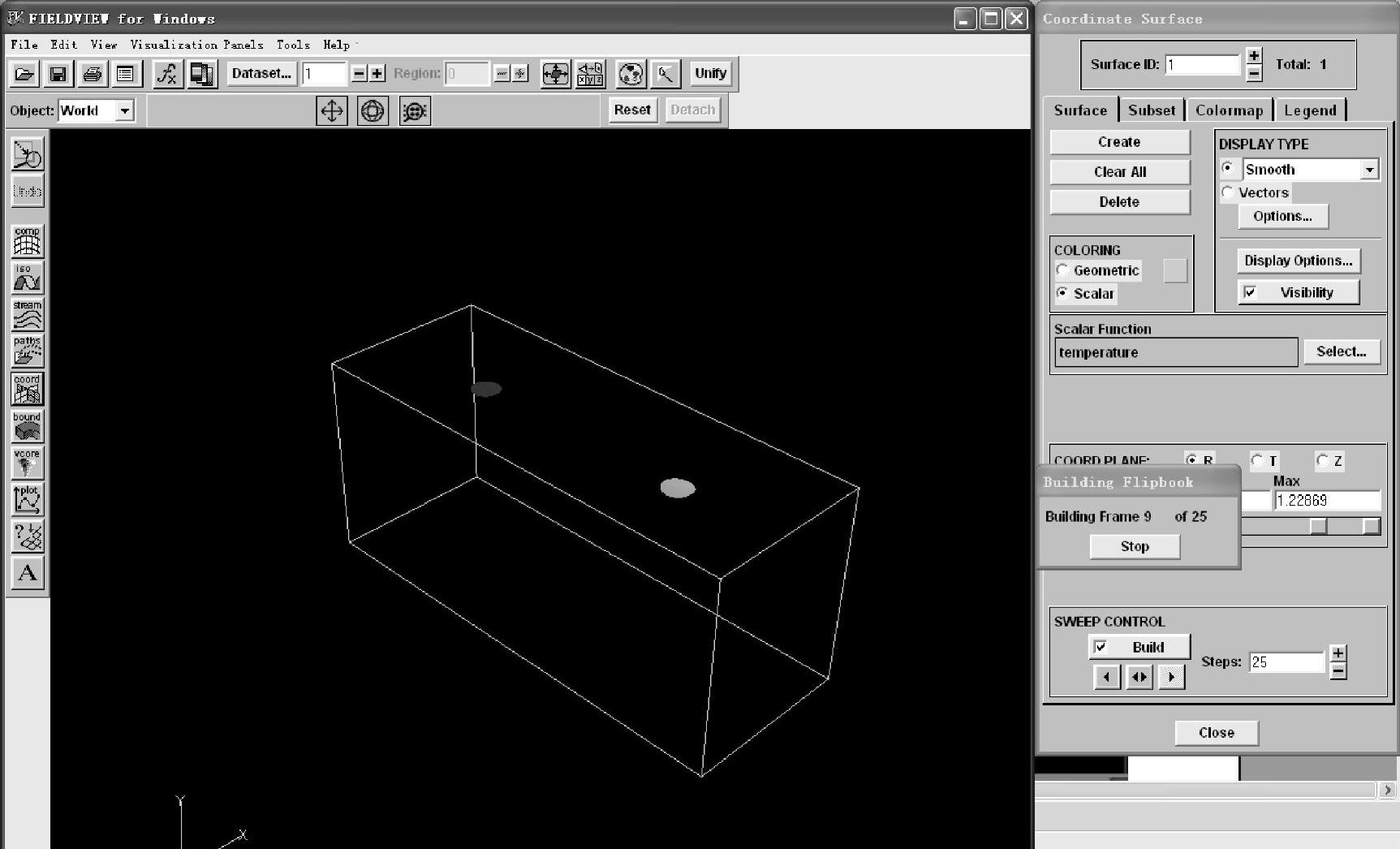

将“DISPLAY TYPE”栏换回为“smooth”方式，选择“SWEEP CONTROL”栏中的“Build”选项，视图区会出现散热器内部不同半径圆周面的温度云图的变化。由于“Steps”项设置为25步，软件会分25个半径的圆周面，即分25帧显示散热器内部的温度云图，故该过程会持续几秒钟的时间，如图6-35所示。变化完成后，出现如图6-36所示的“Flip-book Control”对话框。

点击按钮，可重复以上动画；点击按钮，可随时停止动画显示；点击和按钮，可分帧显示动画。点击按钮，可将动画保存成“.avi”格式的动画文件，如图6-37所示。
