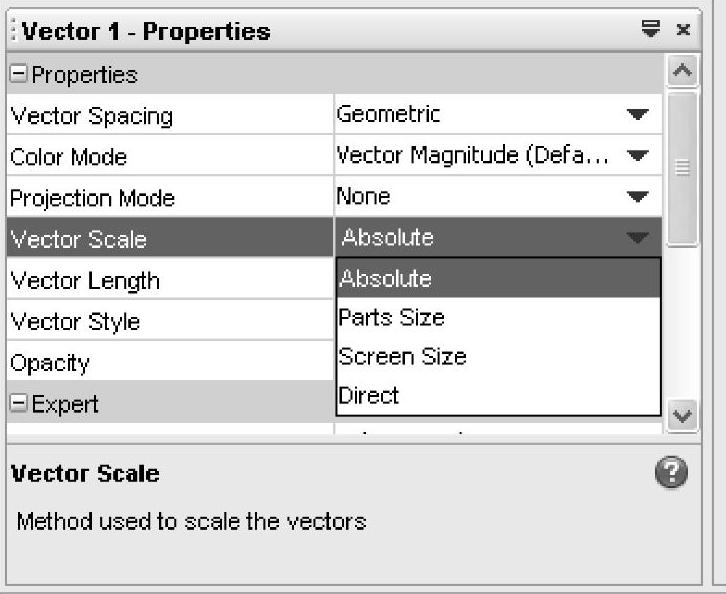

右键选择[Scenes]＞[New Scene]＞[Vector]，新建矢量视图，如图4-122所示。在[Scenes]＞[Vector Scene 1]＞[Displayers]＞[Vector 1]＞[Parts]中增加显示截面“plane section”，同时选择[Scenes]＞[Vector Scene 1]＞[Displayers]＞[Vector 1]属性栏中“Vec-tor Scale”项为“Absolute”，如图4-123所示。
汽车车身附近的流场如图4-124所示。可以看出，来流在汽车前部滞止为高压，故前部速度较低；同时车的尾部产生两个尾涡流。
如果将[Scenes]＞[Vector Scene 1]＞[Displayers]＞[Vector 1]属性栏中“Vector Length”项由“Vector Magnitude”改为“Constant Length”（图4-125），就将流场矢量图由真实大小的矢量改为大小相等的矢量的显示方式，如图4-126所示。
选择菜单[File]＞[Save as...]，在“保存”对话框中输入文件名“car”，如图4-127所示。点击“保存”按钮，保存以上所有操作。
图4-120 汽车表面压力云图
图4-121 汽车中间截面压力云图
图4-122 新建矢量视图
(www.chuimin.cn)
图4-123 制作流线
图4-124 汽车车身附近的流场
图4-125 修改矢量大小显示方式
图4-126 修改后的流线矢量图
图4-127 保存计算文件
