如何设置边界条件-STAR-CCM+与流场计算
【摘要】：同时，小汽车前端地面设置滑移边界条件；小汽车附近及后部地面设置无滑移边界条件和移动壁面边界条件，以模拟地面与气流的摩擦作用。地面采用移动壁面边界条件，以消除假设条件为来流吹袭、列车静止而引起地面附面层对列车气动性能计算的影响。
1.入口边界条件

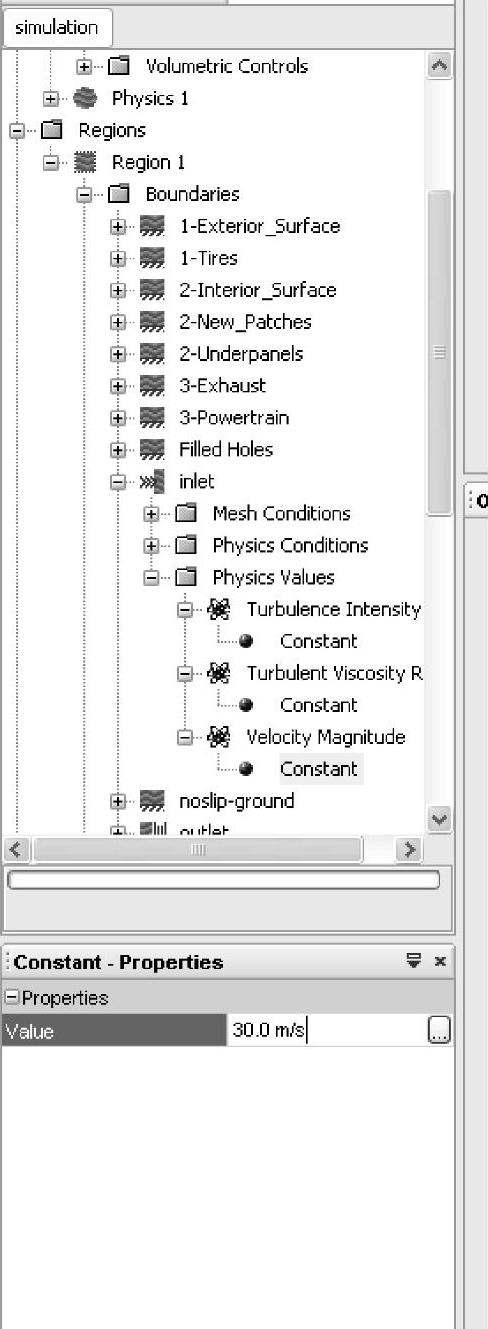

入口处采用速度入口边界条件，如图4-90所示。选择[Regions]＞[Region1]＞[Boundaries]＞[inlet]属性栏“Type”项中的“Velocity Inlet”项，如图4-91所示。输入入口速度，在[Regions]＞[Region1]＞[Boundaries]＞[inlet]＞[Physics Values]＞[Velocity Magnitude]＞[Constant]属性栏“Value”项中输入30m/s。
2.出口边界条件

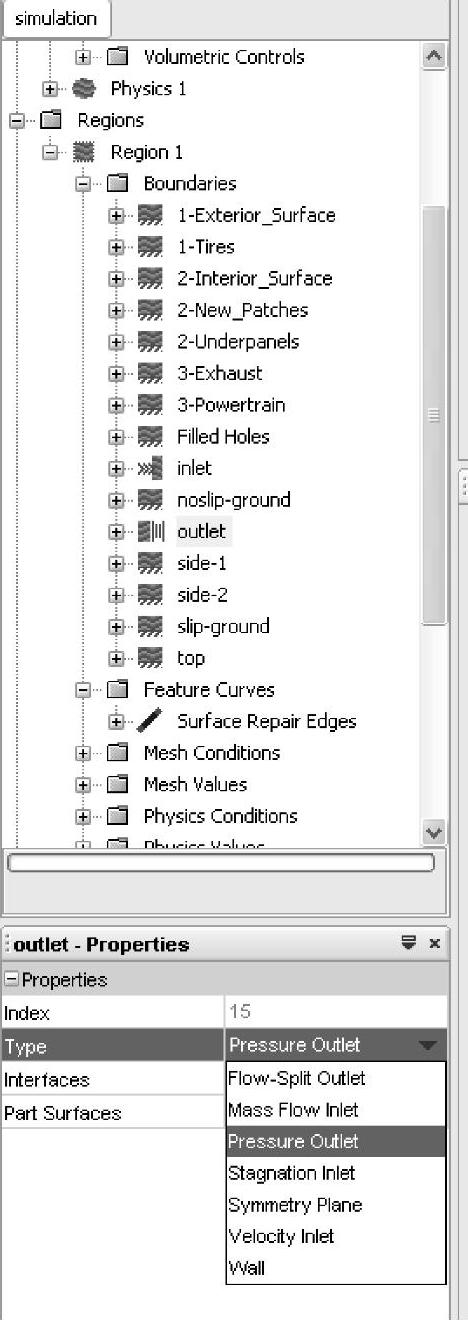

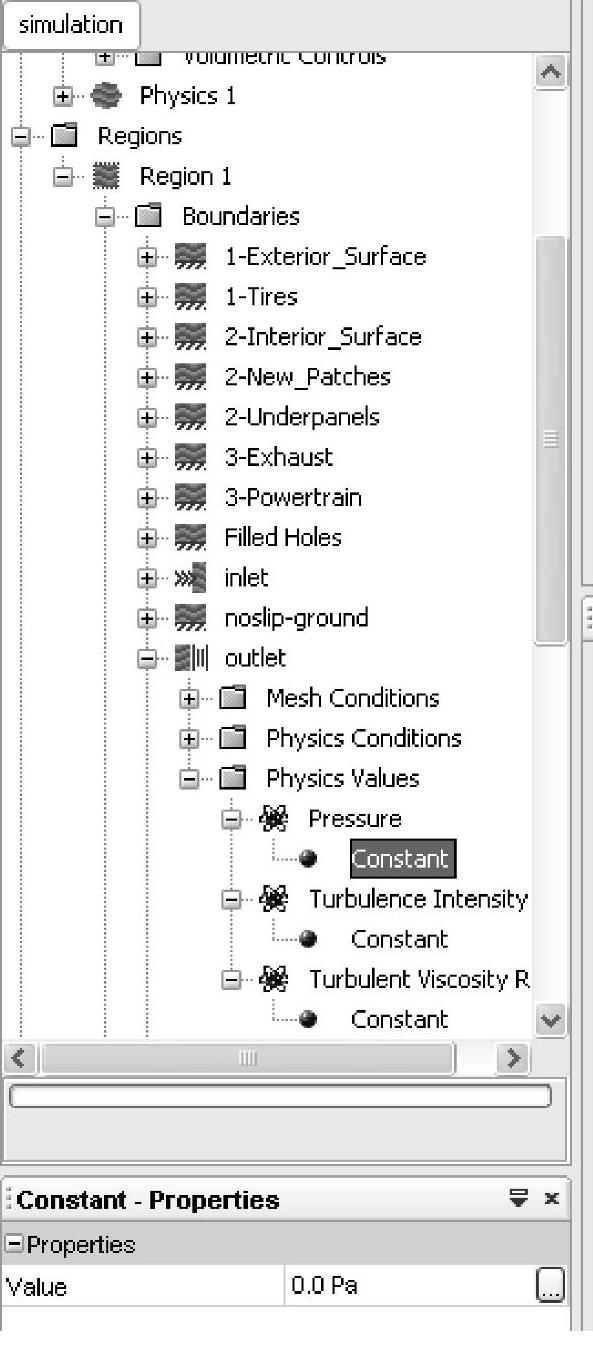

出口处采用速度压力出口边界条件，如图4-92所示。选择[Regions]＞[Region 1]＞[Boundaries]＞[outlet]属性栏“Type”项中的“Pressure outlet”项，如图4-93所示。保持[Regions]＞[Region1]＞[Boundaries]＞[outlet]的“Physics Conditions”和“Physics Values”的设置不变，出口压力设定为大气压力，即相对压力[Regions]＞[Region1]＞[Boundaries]＞[outlet]＞[Physics Values]＞[Pressure]＞[Constant]设置为0。
3.汽车表面边界条件

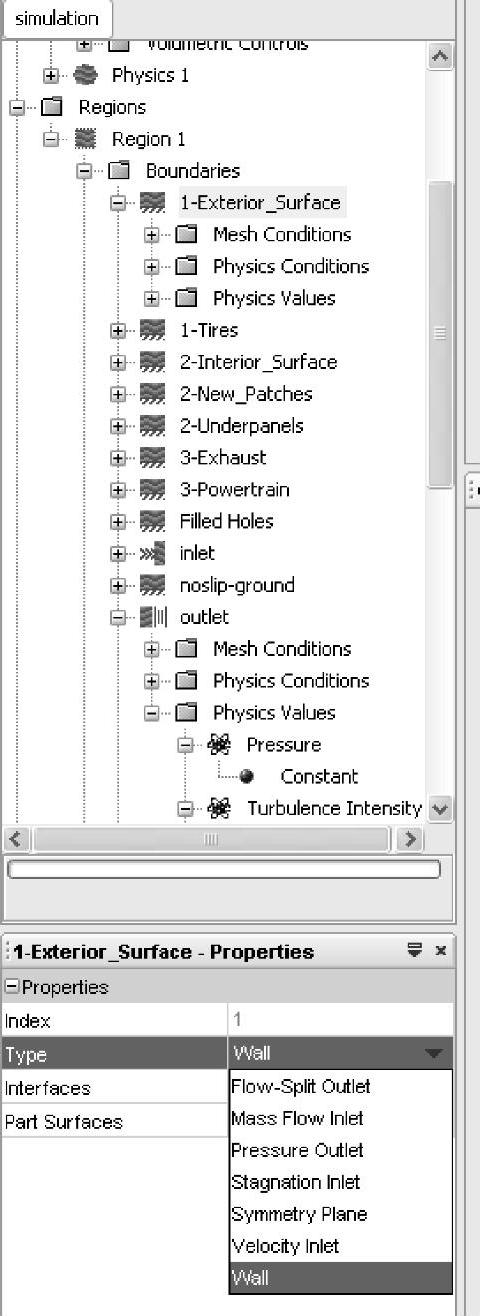

如图4-94所示，选择[Regions]＞[Region 1]＞[Boundaries]＞[1-ExteriorSurface]，将其属性栏中“Type”项设置为“Wall”条件。

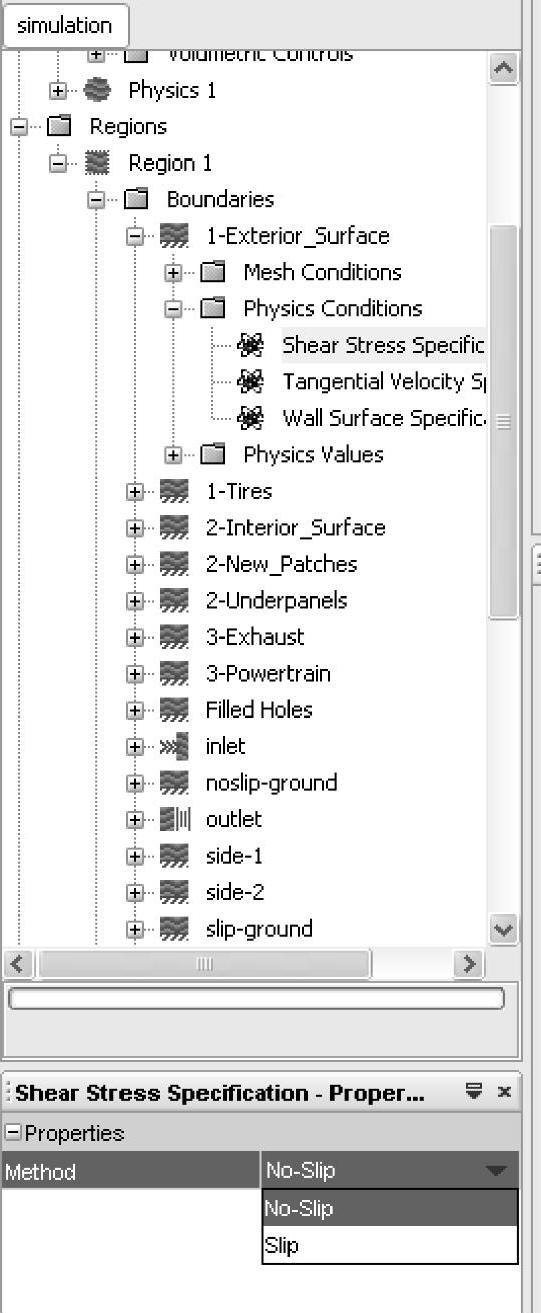

如图4-95所示，选择[Regions]＞[Region 1]＞[Boundaries]＞[1-ExteriorSurface]＞[Physics Conditions]＞[Shear Stress Specification]属性栏“Method”项中的“No-Slip”项，将汽车表面设定为无滑移边界条件，以模拟汽车表面的摩擦力。然后通过复制和粘贴“1-ExteriorSurface”的设定，完成其他汽车表面边界壁面条件的设定。
图4-90 入口边界条件设定
图4-91 输入入口速度
图4-92 出口边界条件设定
4.计算域侧面和顶面边界条件
计算域两个侧面和顶面采用滑移边界条件。因为这三个面是虚拟的计算域表面，与壁面边界条件不同，故不用计及摩擦力。(www.chuimin.cn)
以“side-1”边界为例，进行说明。选择[Regions]＞[Region 1]＞[Boundaries]＞[side-1]，将其设置为“Wall”条件。选择[Regions]＞[Region 1]＞[Boundaries]＞[side-1]＞[Physics Conditions]＞[Shear Stress Specification]，修改属性栏中“Method”项为“Slip”，将其设置为滑移条件，如图4-96所示。
side-2和top的设定与其相同。
5.地面边界条件
小汽车前端地面“slip-ground”边界和小汽车附近及后部地面“noslip-ground”边界均设置为“Wall”条件。同时，小汽车前端地面设置滑移边界条件；小汽车附近及后部地面设置无滑移边界条件和移动壁面边界条件，以模拟地面与气流的摩擦作用。
选择[Regions]＞[Region 1]＞[Boundaries]＞[noslip-ground]＞[Physics Conditions]＞[Shear Stress Specification]，修改属性栏中“Method”项为“No-Slip”。
地面采用移动壁面边界条件，以消除假设条件为来流吹袭、列车静止而引起地面附面层对列车气动性能计算的影响。设置地面移动速度与入口来流速度的大小和方向相同。如图4-97所示，选择[Regions]＞[Region 1]＞[Boundaries]＞[noslip-ground]＞[Physics Conditions]＞[Tangential Velocity Specification]属性栏中的“Method”项为“Vector”。修改[Regions]＞[Region 1]＞[Boundaries]＞[noslip-ground]＞[Physics Values]＞[Velocity]＞[Constant]，将属性栏中的速度值改为30m/s，如图4-98所示。
图4-93 出口压力条件设置
图4-94 汽车表面壁面条件设定
图4-95 汽车表面无滑移壁面条件设定
注意，小汽车前端地面“slip-ground”边界选择滑移边界条件后，由于不存在地面附面层影响，不用选择移动壁面边界条件，故该选项在软件中也不存在了。
