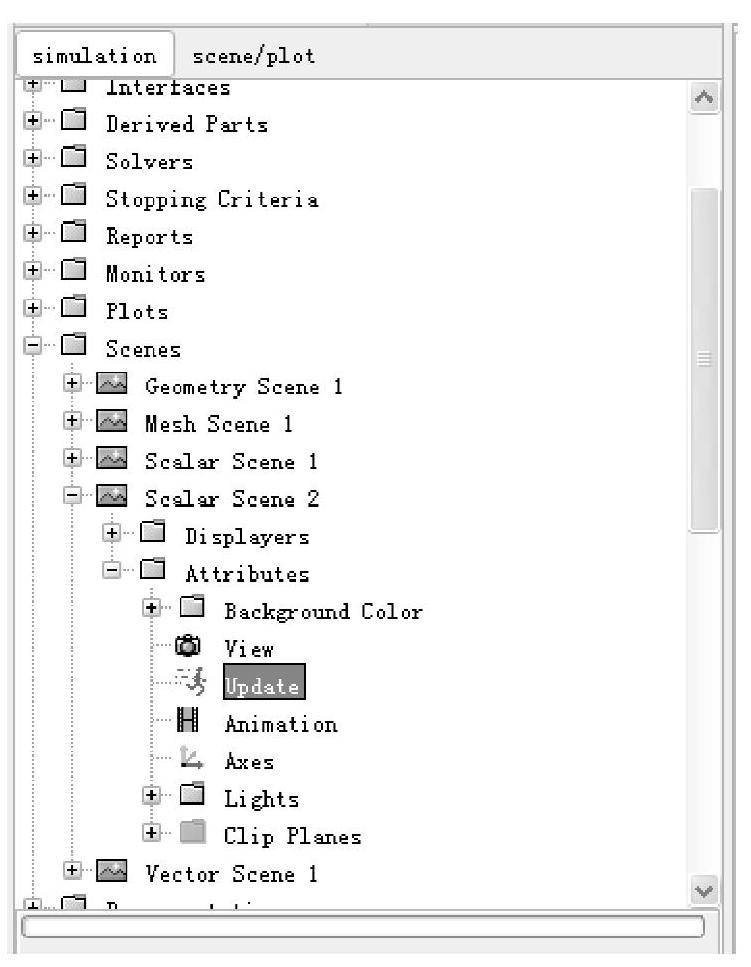

点击[Scenes]>[Scalar Scene 2]>[Attributes]>[Update],选择非定常显示输出项,如图3-149所示。

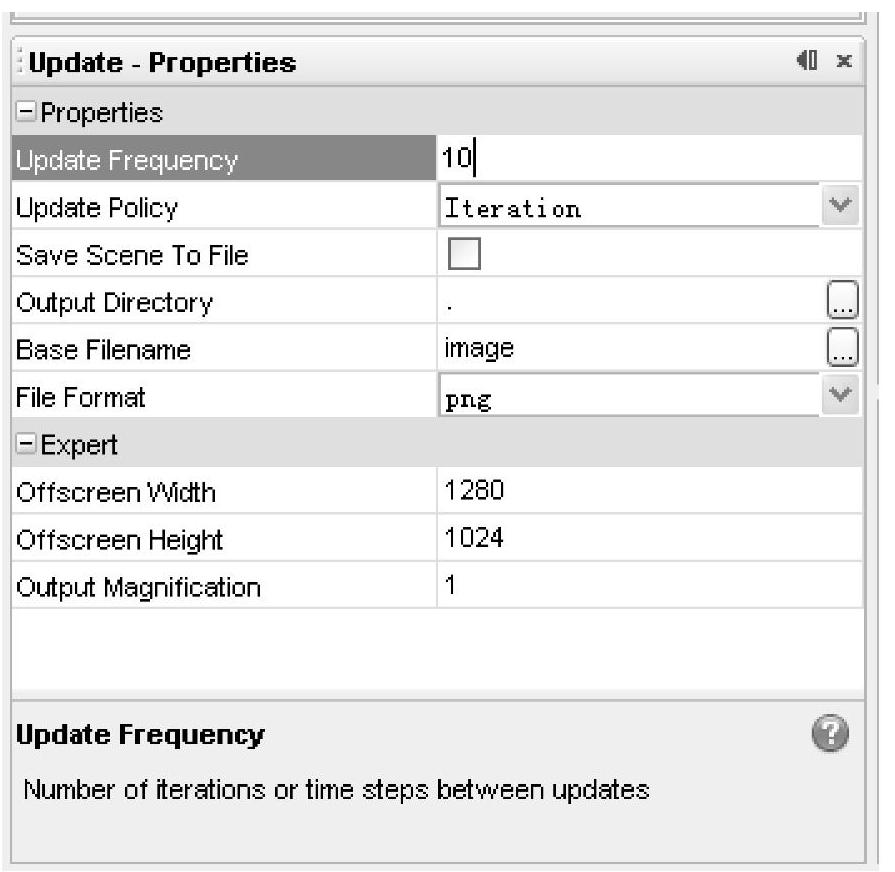

在属性栏中的“Update Frequency”项中输入值10,如图3-150所示。
图3-149 选择非定常显示输出项
图3-150 Update Frequency选项
在属性栏中的“Update Policy”项中选择“Time-Step”项,选择时间步长的方式,如图3-151所示。

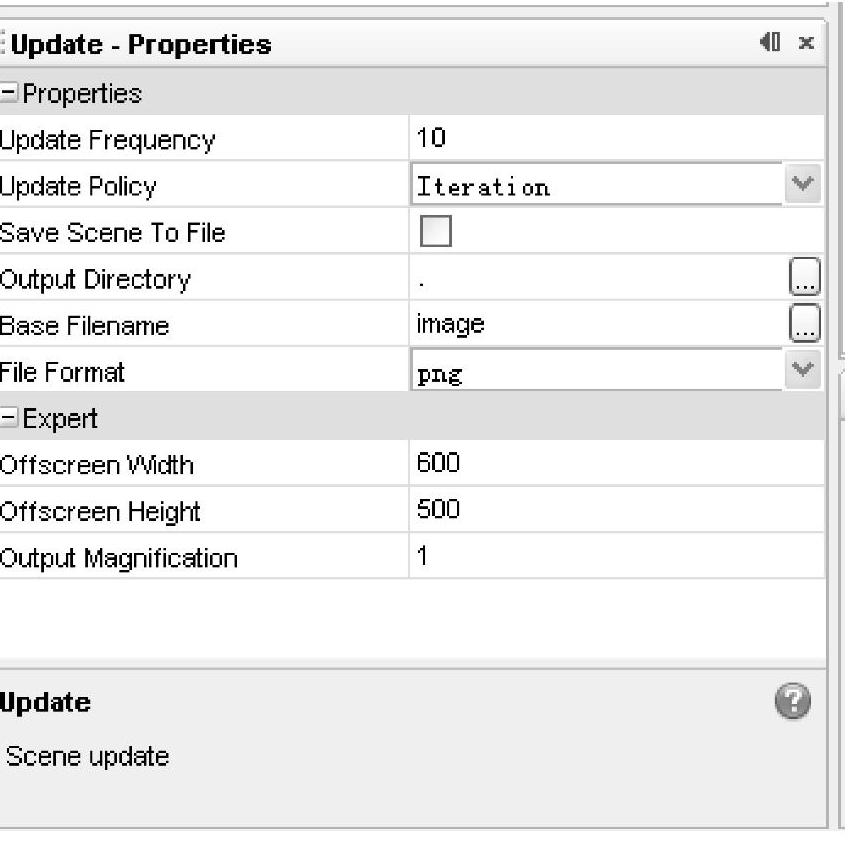

如图3-152所示,选择“File Format”项为“png”。修改图片尺寸,将“Expert”栏中的“Offscreen Width”值设置为600,将“Offscreen Height”值设置为500。
图3-151 选择时间步长的方式
图3-152 修改图片尺寸

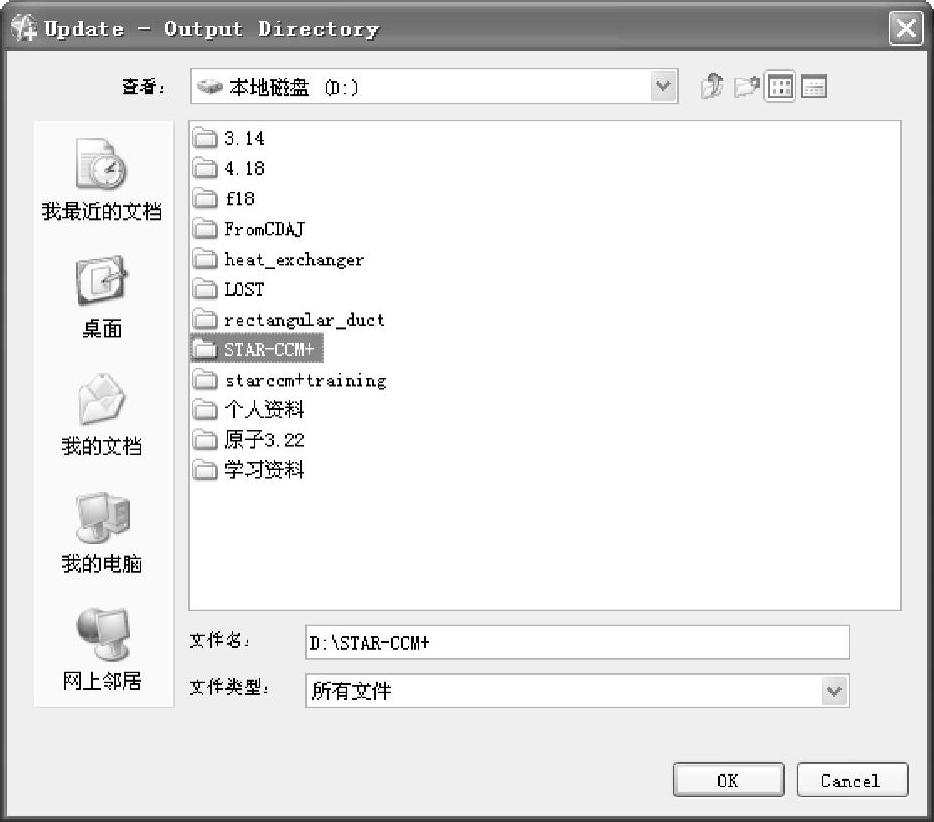

点击“Output Directory”栏右侧按钮,弹出图3-153所示的“Update-Output Directory”对话框,选择相应的文件夹作为保存路径。
点击“OK”按钮,属性栏中的“Output Directory”项中出现文件保存的地址,如图3-154所示。
图3-153 选择保存路径
图3-154 文件保存地址

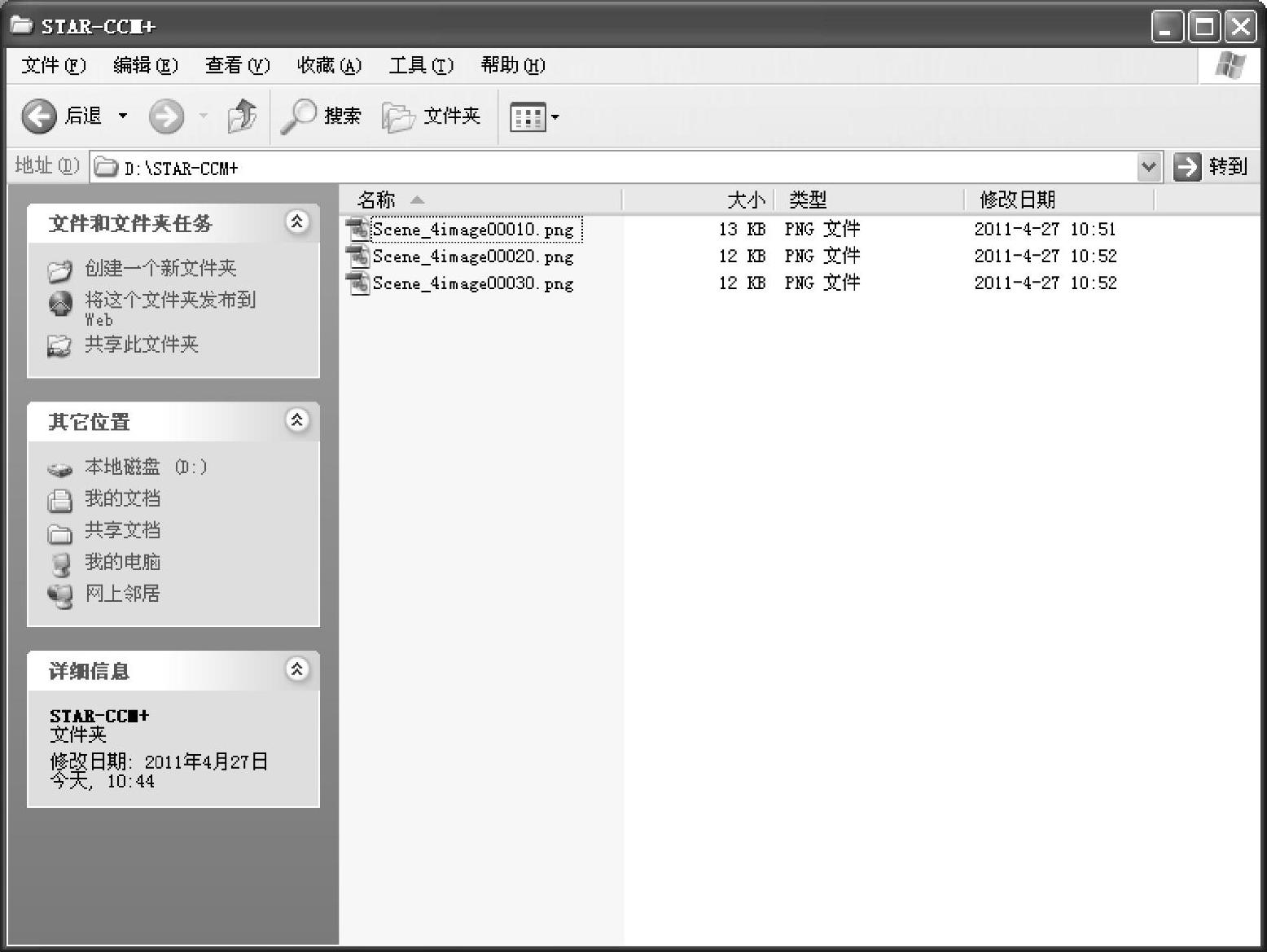

开始计算后,文件夹定时增加一幅图片,如图3-155所示。待计算完成后,可以将这些图片制作成动画。
图3-155 文件夹中的图片

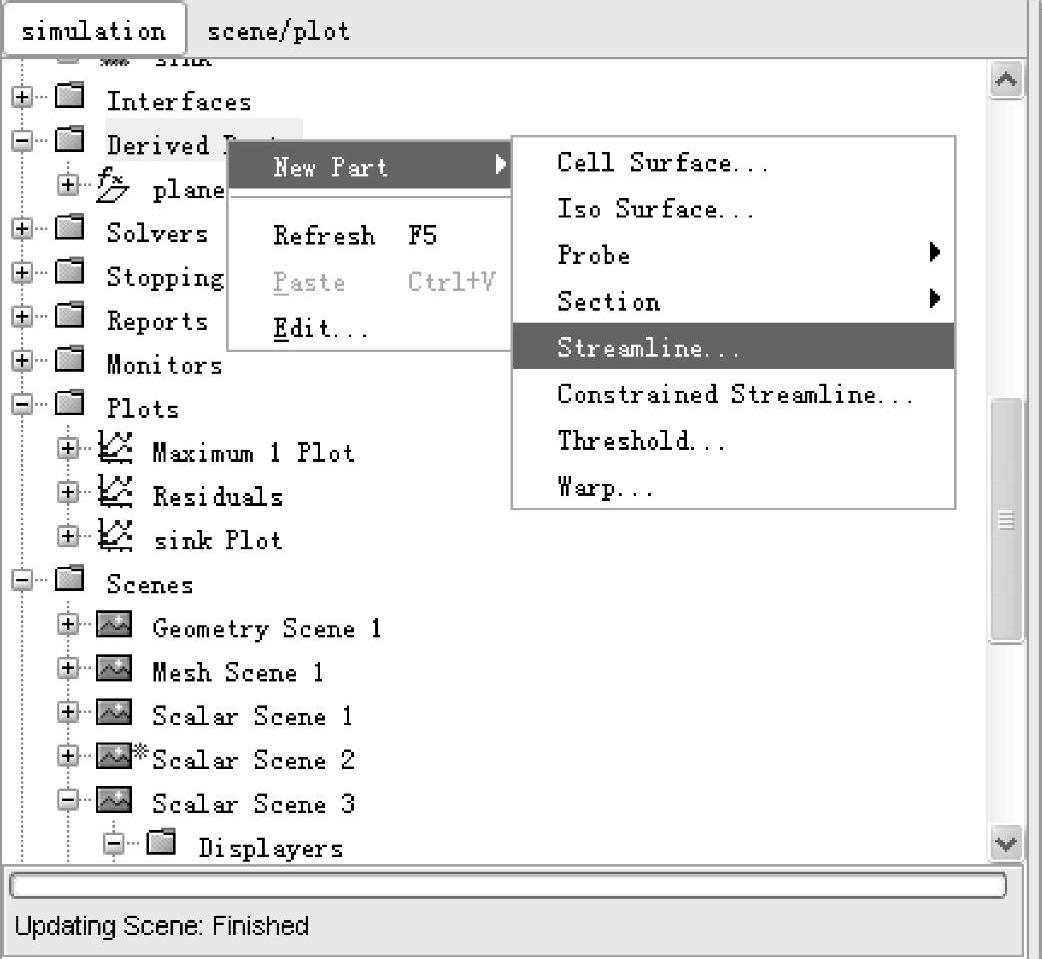

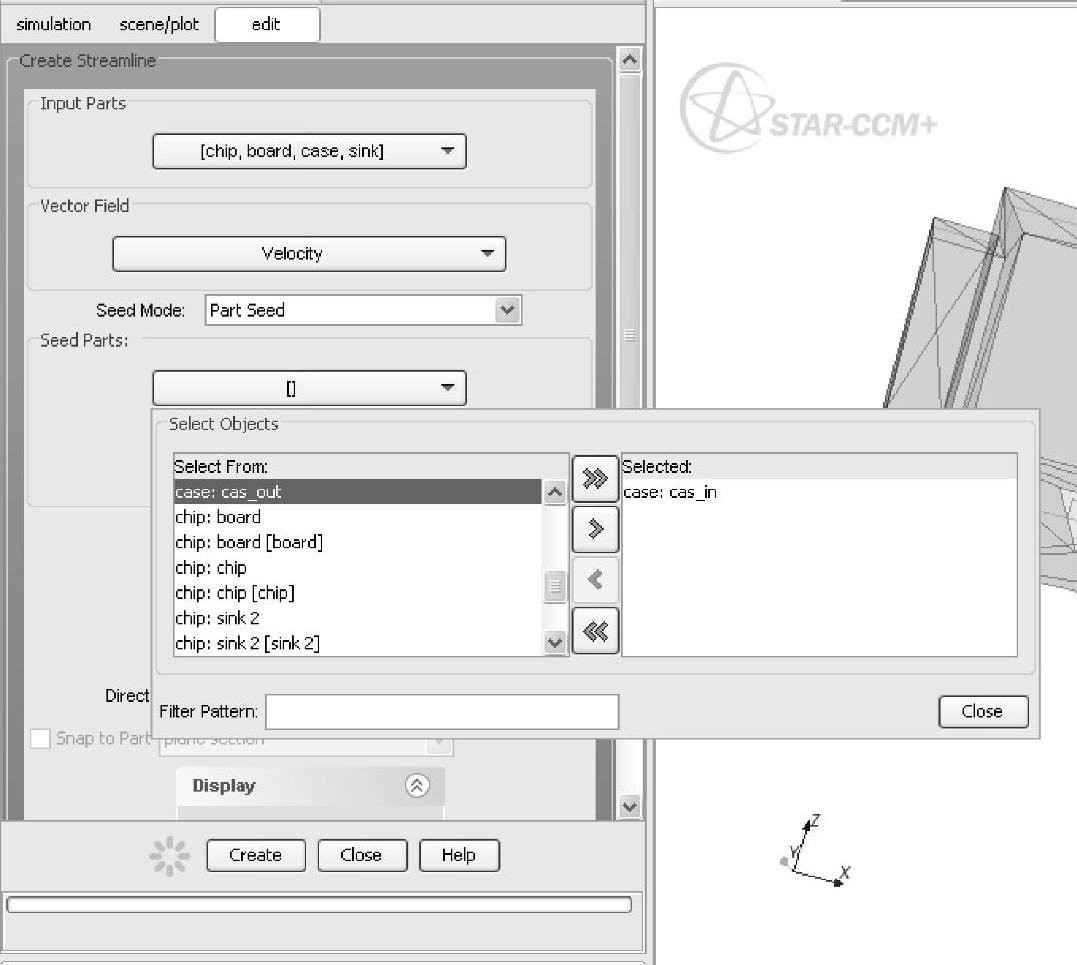

也可以在软件中实现流线的动画显示。双击打开[Scenes]>[Geometry Scene 1],在该视图中实现流线。右键点击[Derived Parts]>[New Part]>[Streamline...],新建Streamline,如图3-156所示。如图3-157所示,选择“Seed Mode”项为“Part Seed”模式,在“Seed Parts”项中选择“case:casin”,即选择空气入口作为流线起始端。
图3-156 新建Streamline
(www.chuimin.cn)
图3-157 选择空气入口作为流线起始端
如图3-158所示,设置“Part U-Resolution”和“Part V-Resolution”项均为20,即选择入口处流线在横向和竖向各20条流线。
点击“Create”按钮,生成流线。点击“Close”按钮返回视图区。
选择[Scenes]>[Geometry Scene 1]>[Displayers]>[Streamline Stream1]>[Scalar Field],选 择 属 性 栏 中“Function”项 为“Temperature”,将流线显示为视图区中的温度方式。

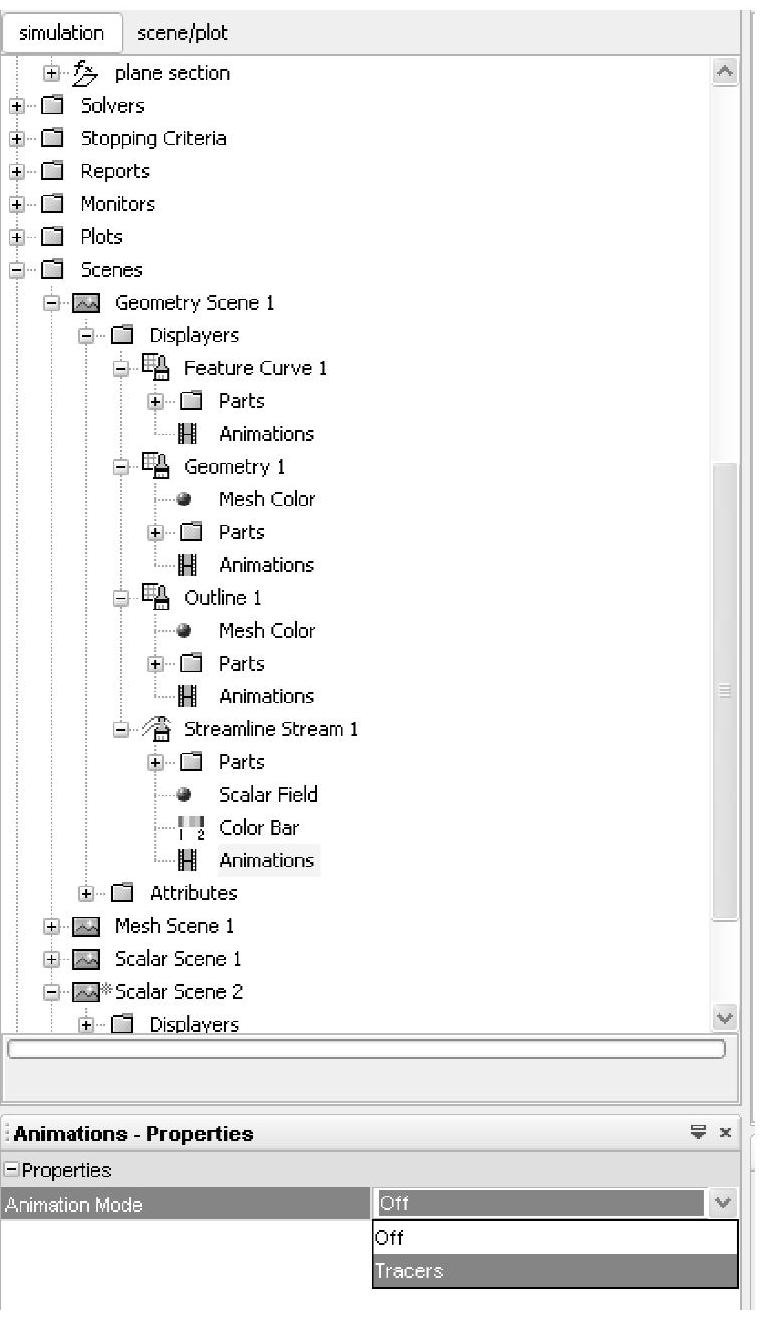

同时选择[Scenes]>[Geometry Scene 1]>[Displayers]>[Streamline Stream1]>[Anima-tions],将属性窗口中“Animation Mode”项选择为“Tracers”方式,如图3-160所示。如图3-161所示,工具栏上的动画播放按钮生效。
选择[Scenes]>[Geometry Scene 1]>[Displayers]>[Streamline Stream1]>[Anima-tions]>[Streamline Settings],修改属性栏中的各项设置,如图3-162所示。设置完成后,点击播放按钮,即可开始播放动画,如图3-162所示。
图3-158 设置流线数目
图3-159 将流线显示为温度方式
注意:在输出动画之前,至少要点击过一次播放按钮且完成一次动画显示,确认后才能输出动画。
图3-160 设置动画方式
图3-161 动画按钮生效
图3-162 播放动画
点击工具栏按钮,停止动画播放,同时动画保存按钮
生效,如图3-163所示。
图3-163 保存按钮生效
点击工具栏的保存按钮,出现图3-164所示的对话框,保持默认设置,输入文件名“heatsink”,保存为“.avi”格式的动画文件。
图3-164 保存动画文件
