STAR-CCM+窗口文本显示设置
【摘要】：点击“Annotations”项右侧的按钮，弹出“Annotations”对话框，如图3-144所示。从“Select Objects”栏中选取“Iteration”、“Physical Time”和“Time Level”，在视图窗口中增加显示这三项文本。在属性栏中的“Height”项输入值0.08，改变字体大小，如图3-147所示。图3-143 Annotations选项图3-144 “Annotations”对话框图3-145 视图区的文本显示按照同样的方法设置“Physical Time”和“Time Level”两项。点击和拖动文本，可移动到合适的位置。
点击[Scenes]＞[Vector Scene 1]属性栏中的“Annotations”项，如图3-143所示。
点击“Annotations”项右侧的按钮
，弹出“Annotations”对话框，如图3-144所示。从“Select Objects”栏中选取“Iteration”、“Physical Time”和“Time Level”，在视图窗口中增加显示这三项文本。
视图区的文本显示如图3-145所示。
其他的窗口显示也可用同样的办法实现。
选择[Tools]＞[Annotations]＞[Itera-tion]，如图3-146所示。
在属性栏中的“Height”项输入值0.08，改变字体大小，如图3-147所示。

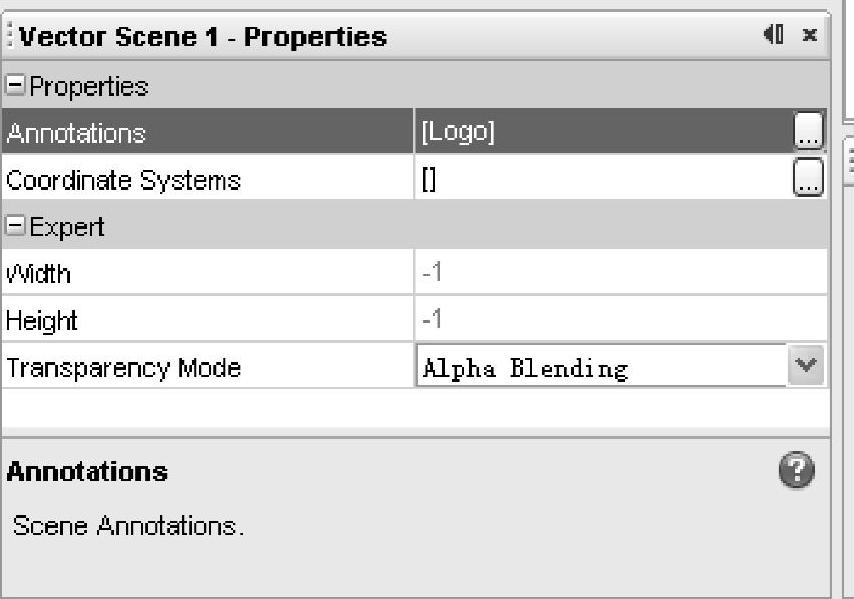

图3-143 Annotations选项

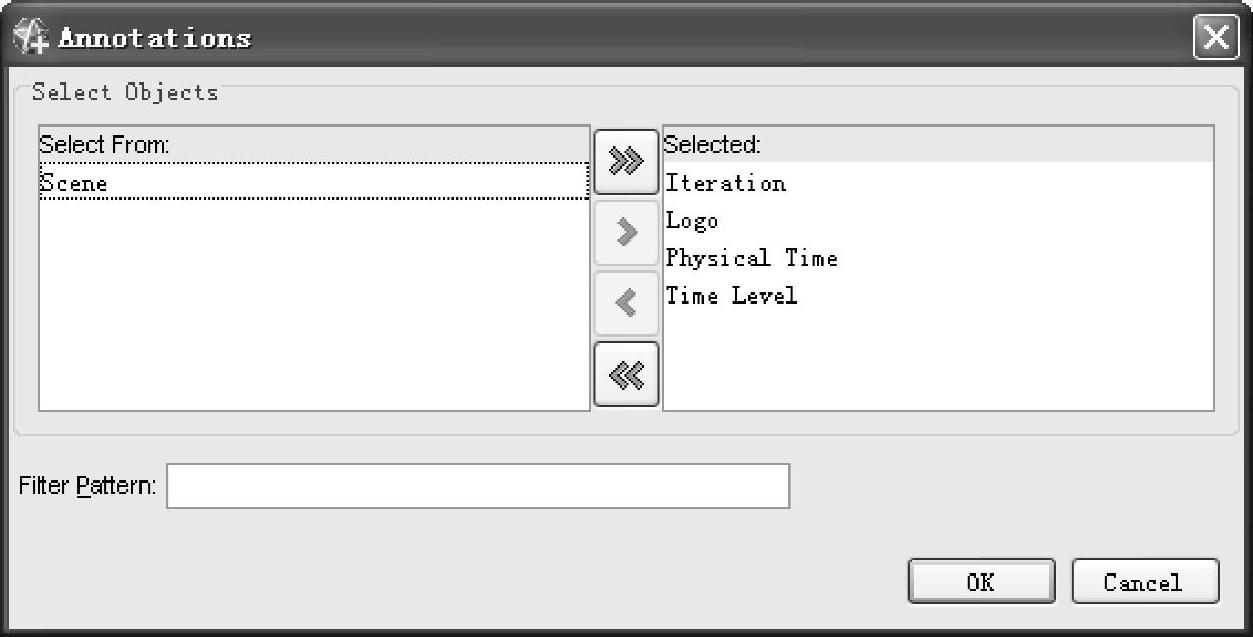

图3-144 “Annotations”对话框
(www.chuimin.cn)

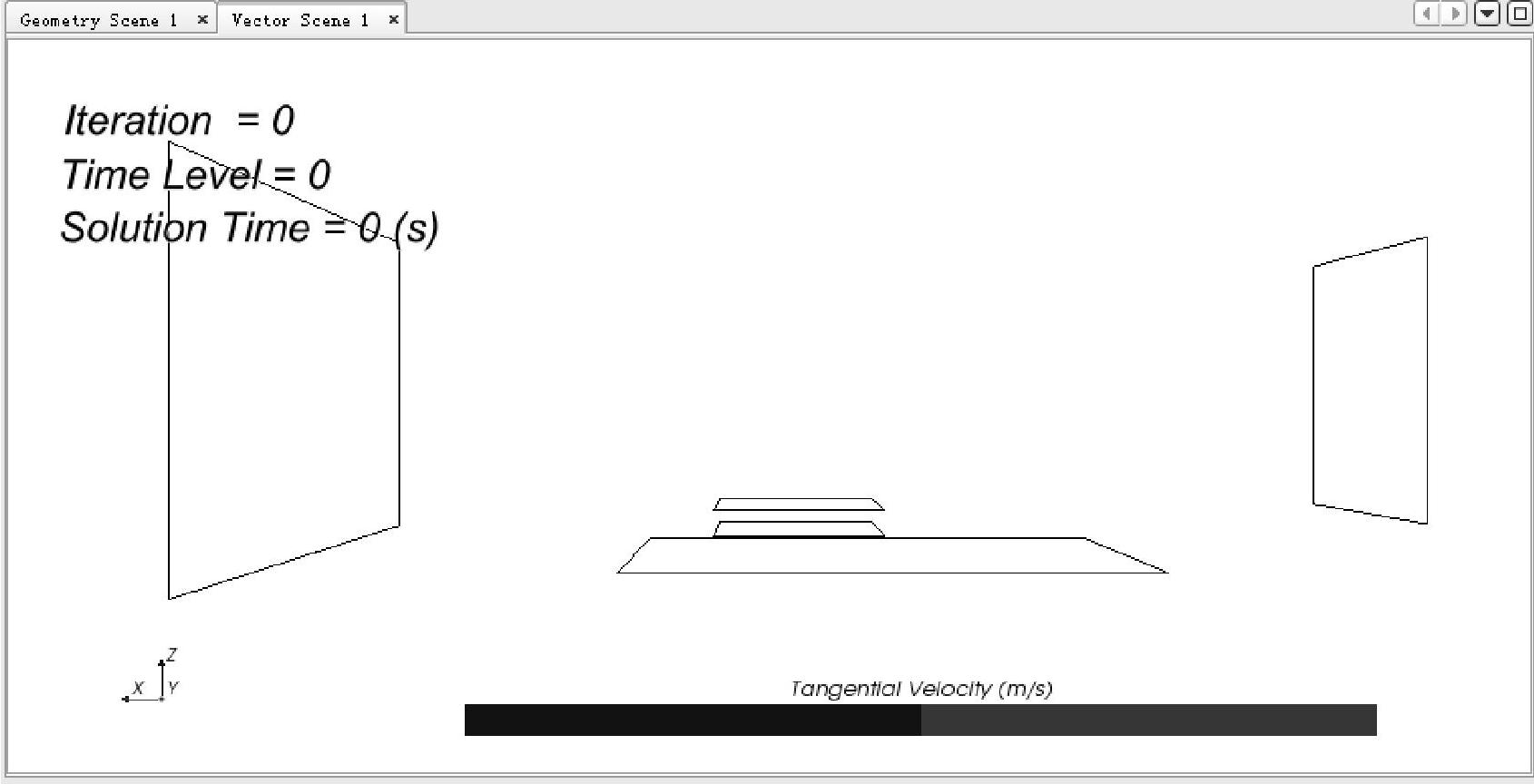

图3-145 视图区的文本显示
按照同样的方法设置“Physical Time”和“Time Level”两项。视图区字体改变后的文本显示如图3-148所示。
点击和拖动文本，可移动到合适的位置。

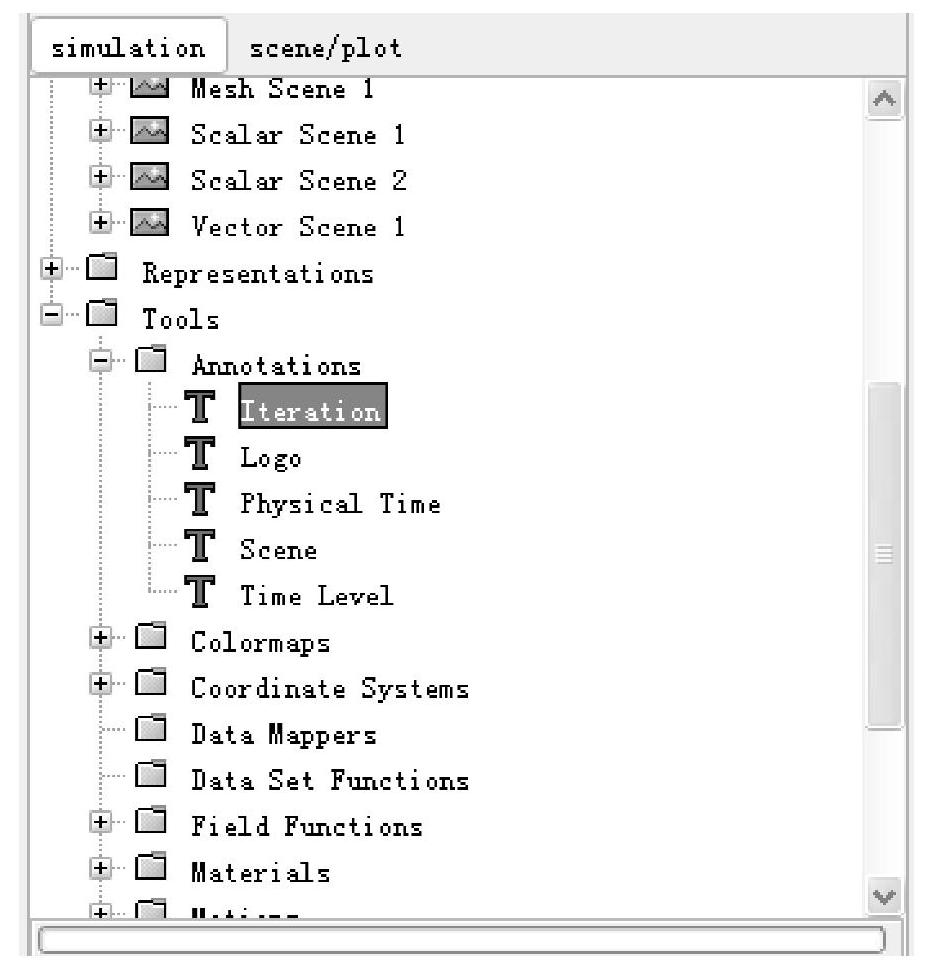

图3-146 Iteration选项

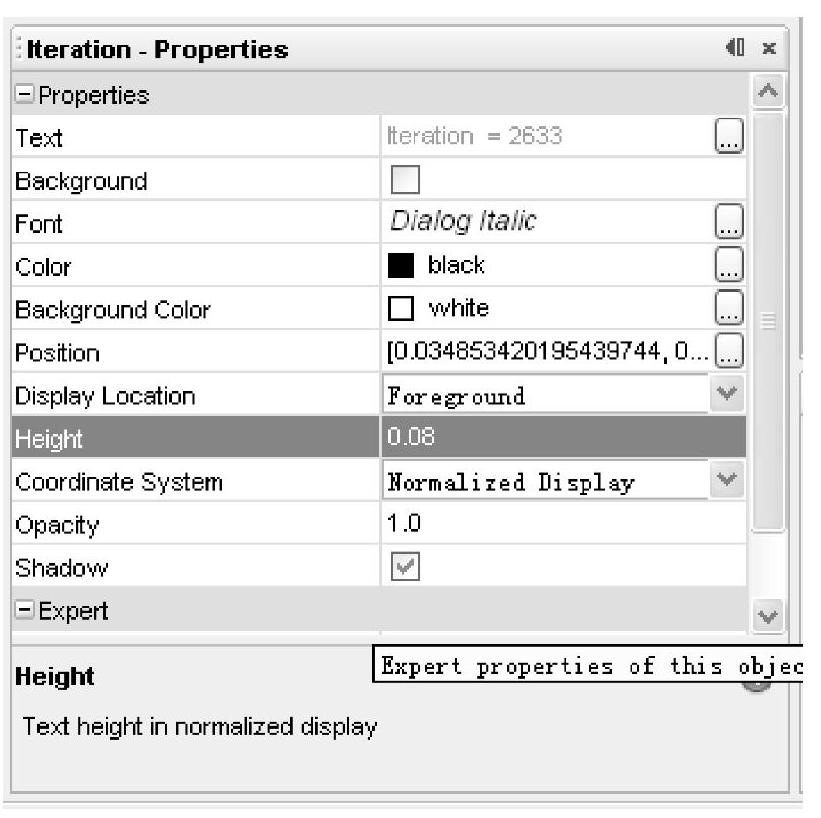

图3-147 改变字体大小
图3-148 字体改变后视图区的文本显示
