为了选择合适的基本尺寸，先测量入口长度。
选择合适的视角，放大显示入口。点击工具栏按钮
。单击选择两点，测量模型入口宽度。如图3-13所示，入口长度为0.0309。本文选择入口宽度的1/5（即6mm）作为基本尺寸。
设定网格基本尺寸和边界层厚度。如图3-14所示，点击树形模拟管理窗口中的[Contin-ua]＞[Mesh 1]＞[Reference Values]＞[Base Size]。
图3-13 入口长度
图3-14 网格参数设定

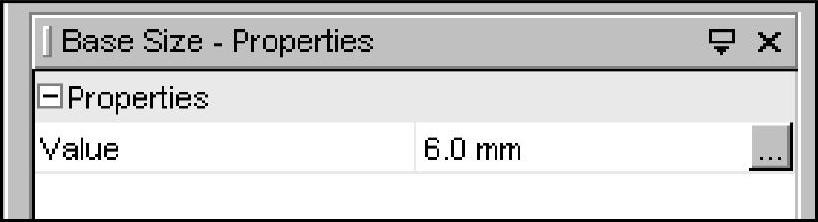

在图3-15的属性栏“Value”项输入：6.0mm。
如图3-14所示，点击树形菜单中的[Continua]＞[Mesh 1]＞[Reference Values]＞[Prism Layer Thickness]＞[Relative Size]。在图3-16的属性栏“Percentage of Base”项输入：15.0。
(www.chuimin.cn)
图3-15 Base Size尺寸
图3-16 边界层总厚度
边界层设置采用默认设置：层数设为2（图3-17），增长比设为1.5（图3-18）。
输入数值后按“Enter”键确定。注意，以上长度数值单位为mm。
图3-17 边界层数目
图3-18 边界层增长比
