启动STAR-CCM+，点击主菜单[File]＞[New Simulation...]，如图3-3所示。
图3-3 新建项目菜单
图3-4 选择Serial方式
在“Create a New Simulation”对话框中，选择“Serial”方式，进行单CPU运行模式，如图3-4所示。点击“OK”按钮确认操作。

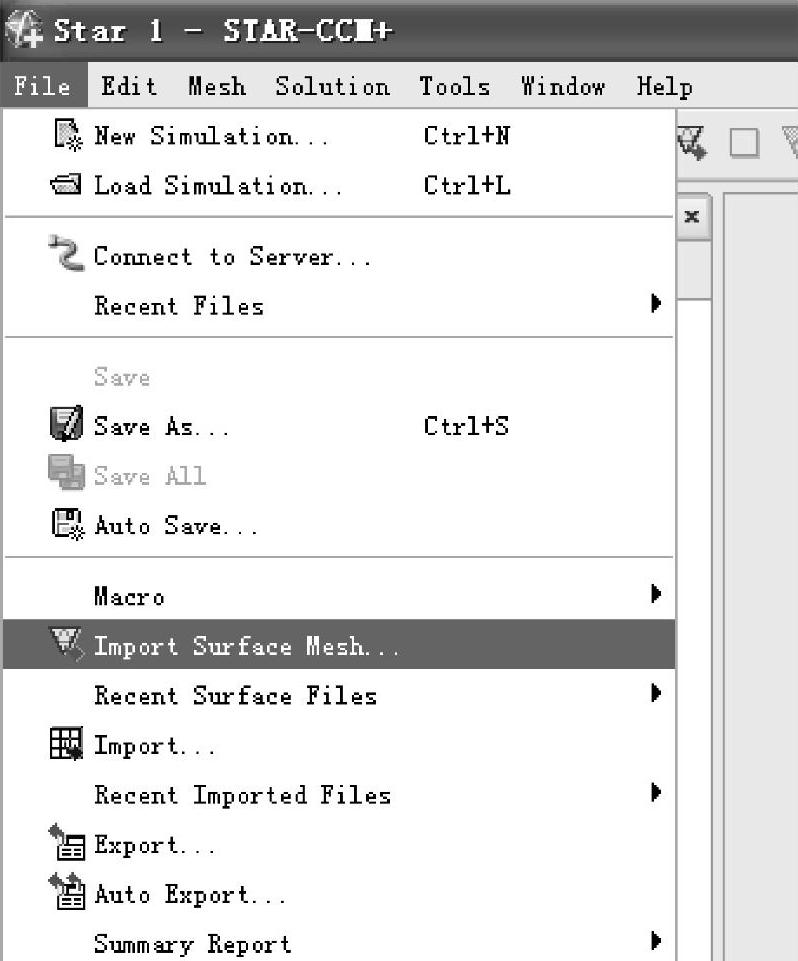

导入全部模型的表面数据文件。点击菜单栏[File]＞[Import Surface Mesh...]，如图3-5所示。也可点击工具栏按钮
，如图3-6所示，在弹出的“打开”对话框中，选中图3-6中的四个“.stl”文件，点击“打开”按钮导入所有文件。
(www.chuimin.cn)
图3-5 面网格导入的菜单项
图3-6 全选模型文件
在弹出的“Import surface option”对话框中，在“Units”项选择mm为单位，如图3-7所示。点击“OK”按钮确认操作。
图3-7 Import surface option对话框
确认输入网格。点击[Scenes]＞[Geometry Scene 1]＞[Geometry 1]，在属性栏窗口中勾选“Mesh”项。流体和固体域各自的表面网格显示在视图窗口中，如图3-8所示。
