边界层设置：STAR-CCM+与流场计算方法
【摘要】：在边界层内，空气流速沿物体表面法向由零迅速增大到与来流速度基本一致。边界层的厚度在驻点处为零，然后逐渐向下游增加。为捕捉边界层内的气流流动特征，需要在物体表面划分较为细致的网格。Wall Thickness采用Number of Prism Layers、Prism Layer Thickness两项的设置方式。图2-92 边界层的三种划分方式图2-93 Number of Prism Layers图2-94 边界层厚度的两种设置方式边界层的厚度设置有设置占base size的百分比和设置厚度绝对值两种方式，如图2-94所示。
当空气流过物体表面时，由于空气与物体表面的粘附作用，在物体表面会形成一层空气粘附层，即边界层。在边界层内，空气流速沿物体表面法向由零迅速增大到与来流速度基本一致。边界层的厚度在驻点处为零，然后逐渐向下游增加。故沿边界层发展方向，边界层内的气流流速均有变化。为捕捉边界层内的气流流动特征，需要在物体表面划分较为细致的网格。

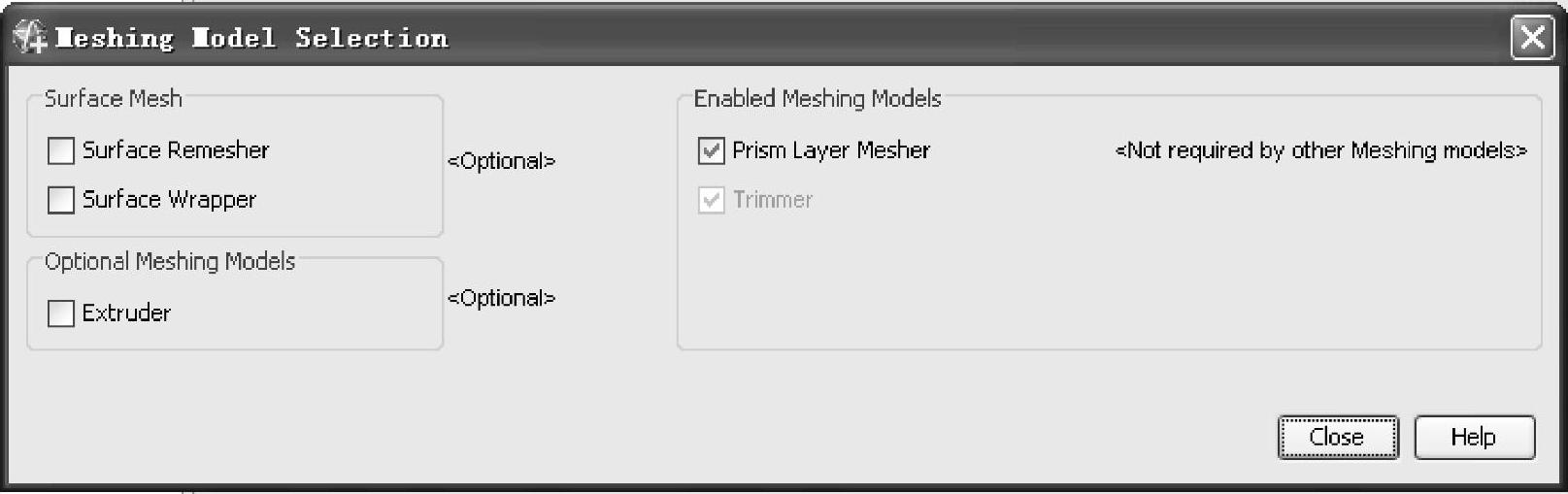

STAR-CCM+的Prism Layer Mesher工具可在“Meshing Model Selection”工具栏中选择，如图2-91所示。
图2-91 Prism Layer Mesher工具
边界层的划分有三种方式，如图2-92所示。
（1）Stretch Factor（拉伸因子）采用Number of Prism Layers（边界层层数）、Prism Layer Stretching（边界层厚度增长因子）、Prism Layer Thickness（边界层总厚度）三项的设置方式。
（2）Wall Thickness（壁面厚度）采用Number of Prism Layers（边界层层数）、Prism Layer Thickness（边界层总厚度）两项的设置方式。
（3）Thickness Ratio（厚度比）采用Number of Prism Layers（边界层层数）、Prism Layer Thickness（边界层总厚度）、Prism Layer Thickness Ratio（边界层厚度比）三项的设置方式。

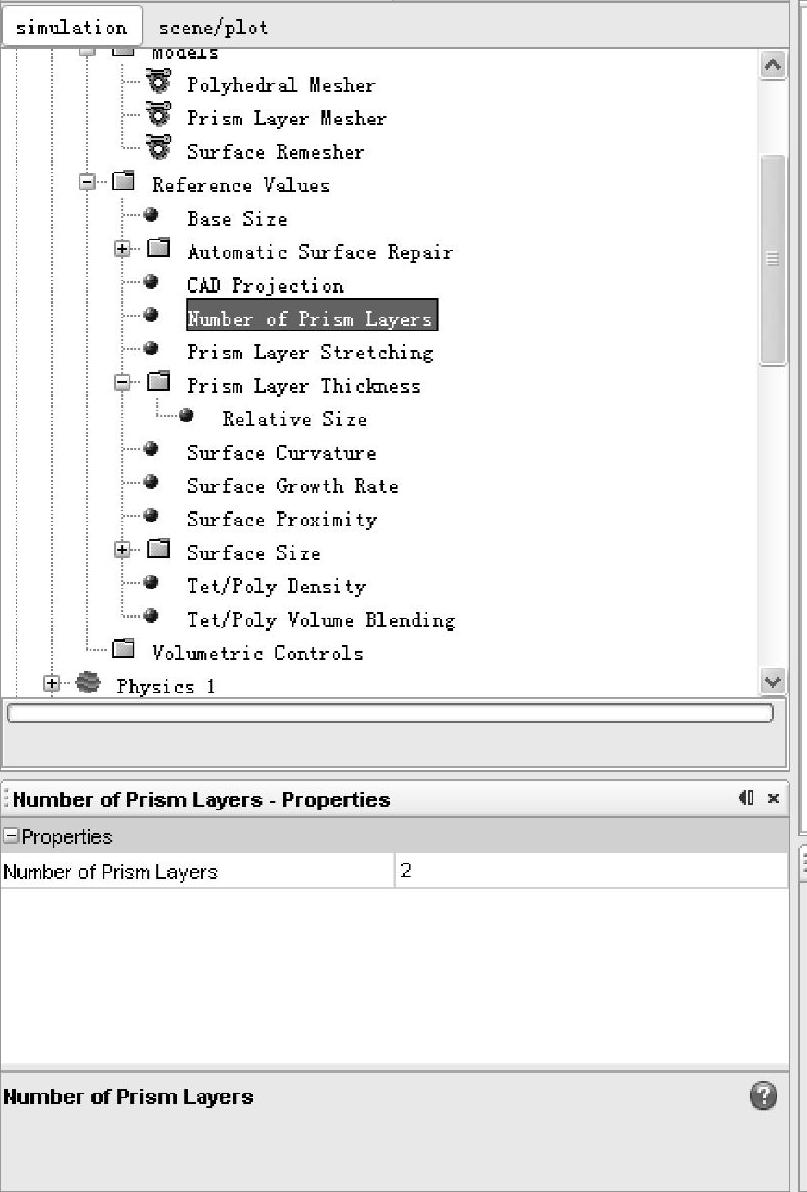

树形菜单中的“Number of Prism Layers”项如图2-93所示，在其属性栏中，可以修改边界层层数。
图2-92 边界层的三种划分方式(www.chuimin.cn)
图2-93 Number of Prism Layers（边界层层数）

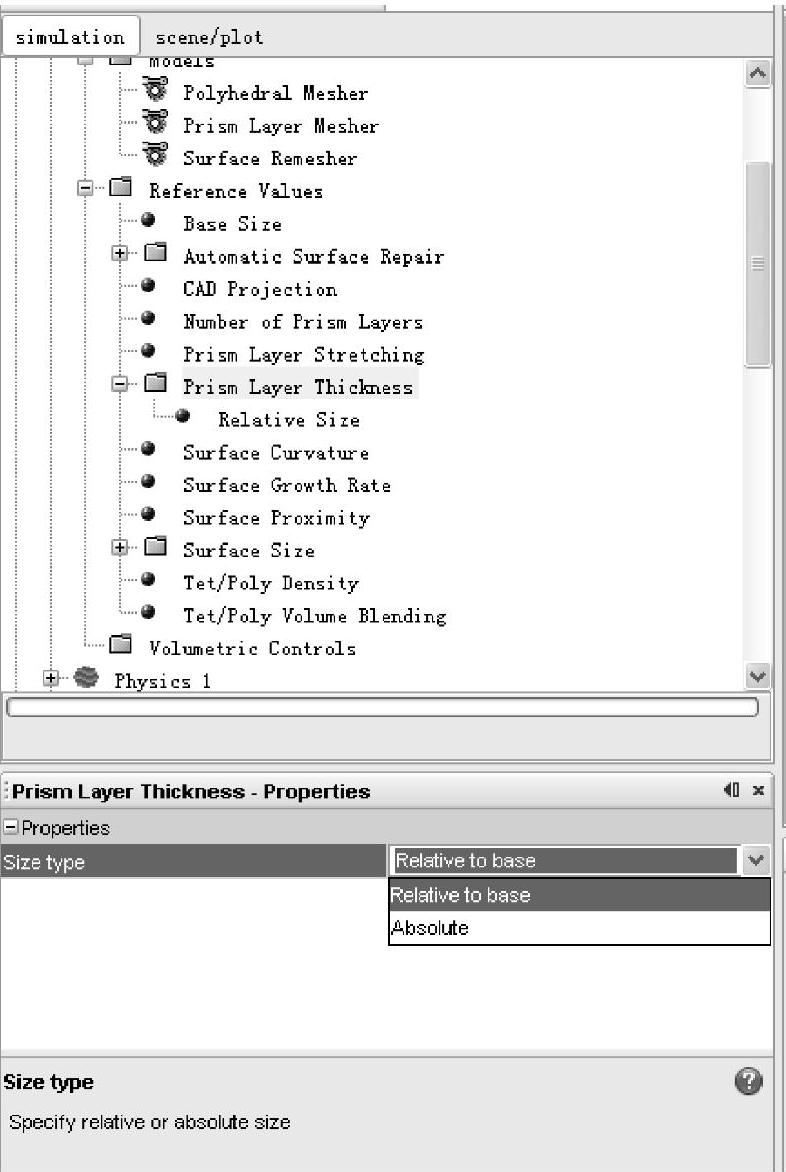

图2-94 边界层厚度的两种设置方式
边界层的厚度设置有设置占base size的百分比和设置厚度绝对值两种方式，如图2-94所示。其中，设置占base size百分比的方式如图2-95所示，设置厚度绝对值的方式如图2-96所示。
图2-95 设置占base size百分比的方式
图2-96 设置厚度绝对值的方式
