STAR-CCM+流场计算：面网格检查与修补
【摘要】：进入面网格修补工具中，可对其进行处理。接着检查漏洞，直至不再发现问题。比如，采用同样的尺寸，在未检查漏洞前，第4章中小汽车直接包面后的面网格数量为260万左右，而检查和处理好表面后，面网格数量减少为86万左右。表面网格检查漏洞的详细操作参见第4章。图2-64 漏洞检查工具2.表面修复功能在树形菜单项[Representations]中，可以选择“Import”、“Wrapped Surface”、“Remeshed Surface”这三项进行修复。网格检查结果如图2-68所示。
1.表面网格的检查漏洞功能

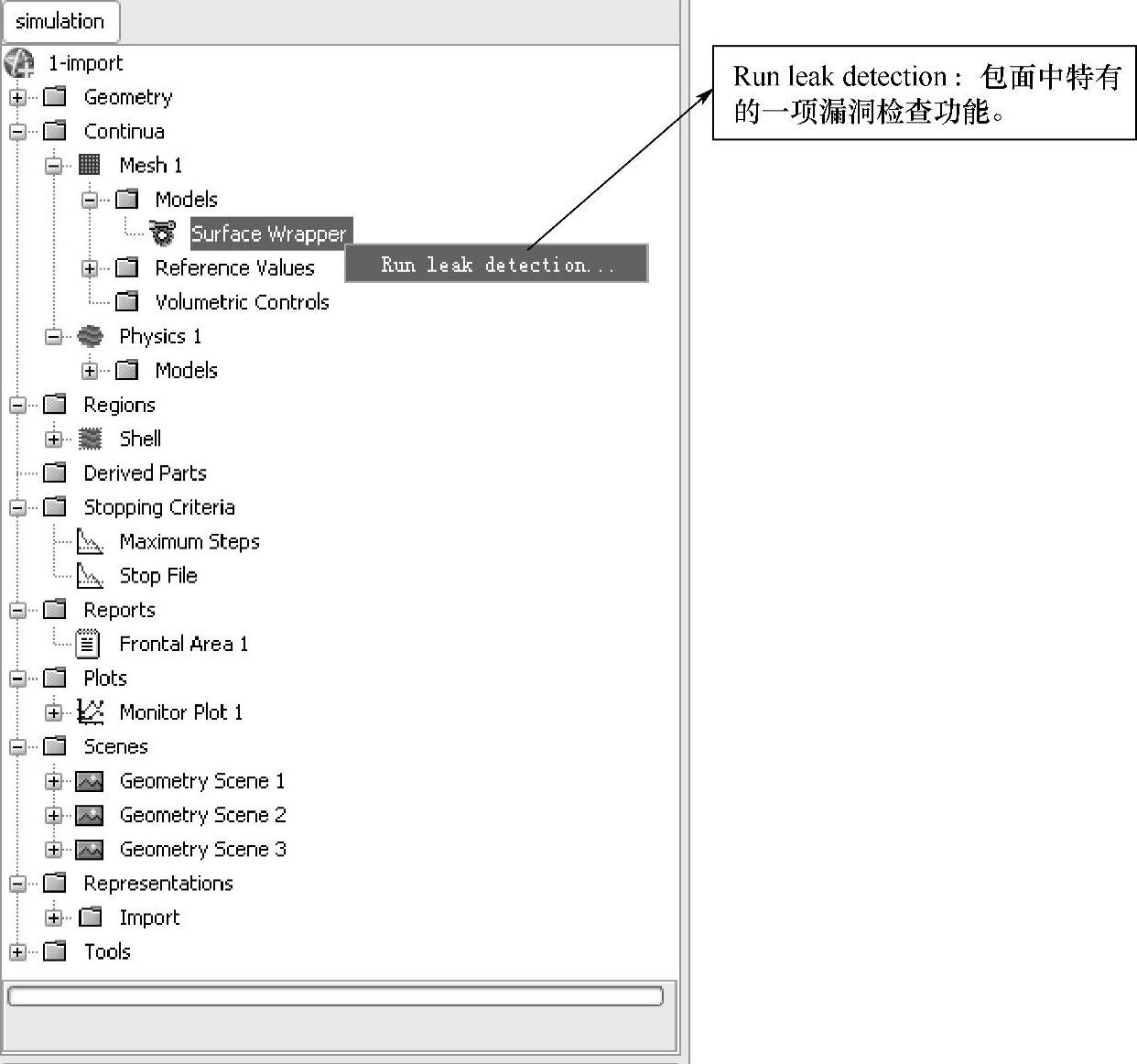

点击[Continua]＞[Mesh 1]＞[Models]＞[Surface Wrapper]，右键选择[run leak detec-tion...]选项，即可进行表面网格的检查漏洞，如图2-64所示。
具体方法是：通过建立物体内的目标点Target point、计算域内的源点Source point，寻找两点之间有无通道（path）可以相连，若有则说明物体不是全部封闭的，需要进行表面网格修补。查看两点连线与物体表面的相交处，即能发现物体表面存在的漏洞。进入面网格修补工具中，可对其进行处理。一般检查出的漏洞在尺寸上均大于包面尺寸。
接着检查漏洞，直至不再发现问题。此时再进行包面操作，则不会出现“包”到物体内部的情况了。比如，采用同样的尺寸，在未检查漏洞前，第4章中小汽车直接包面后的面网格数量为260万左右，而检查和处理好表面后，面网格数量减少为86万左右。第一次包面的网格数目较多，就是因为包面时通过漏洞捕捉到了小汽车车内的特征。
表面网格检查漏洞的详细操作参见第4章。
图2-64 漏洞检查工具
2.表面修复功能
在树形菜单项[Representations]中，可以选择“Import”、“Wrapped Surface”、“Remeshed Surface”这三项进行修复。但由于重构后质量较差的网格较少，费时较少，一般选择“Remeshed Surface”进行修复。

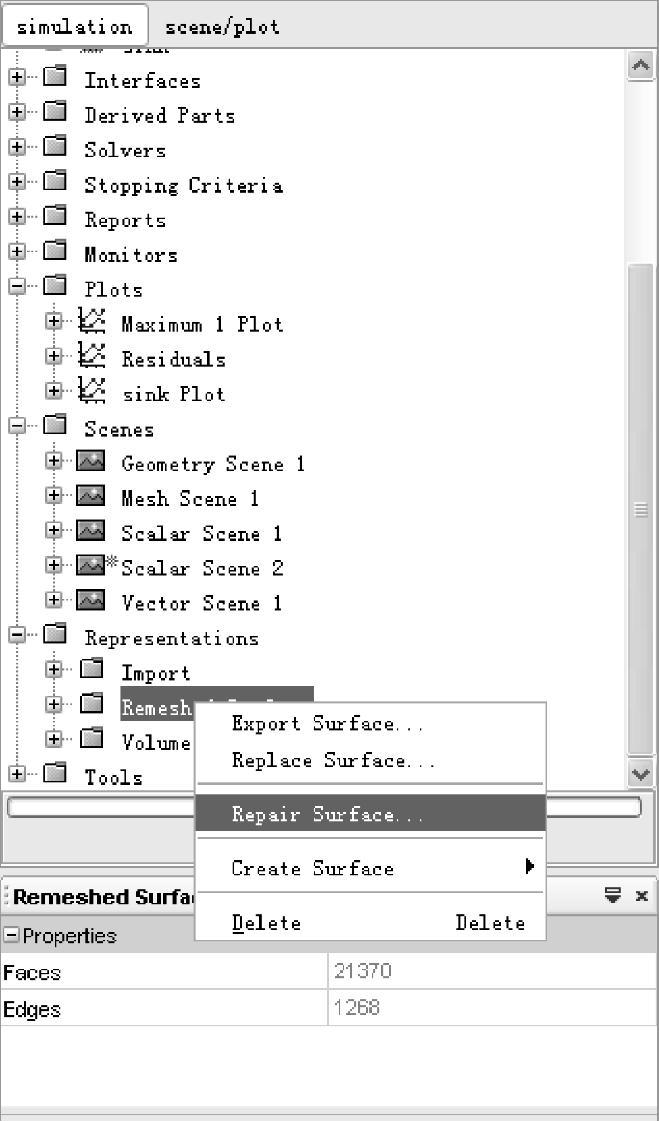

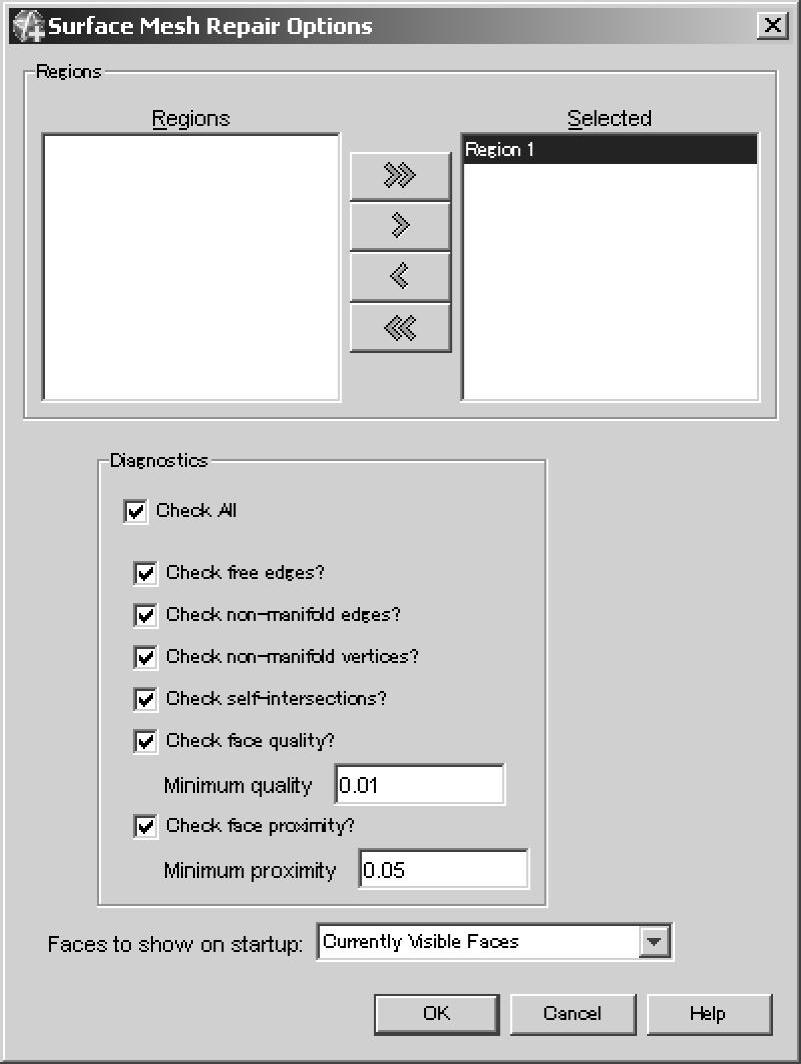

如图2-65所示，点击[Representations]＞[Remeshed Surface]，右键选择[Repair Surface...]，弹出“Surface Mesh Repair Options”对话框，如图2-66所示。
点击“OK”按钮，打开“Surface Preparation Options”对话框。

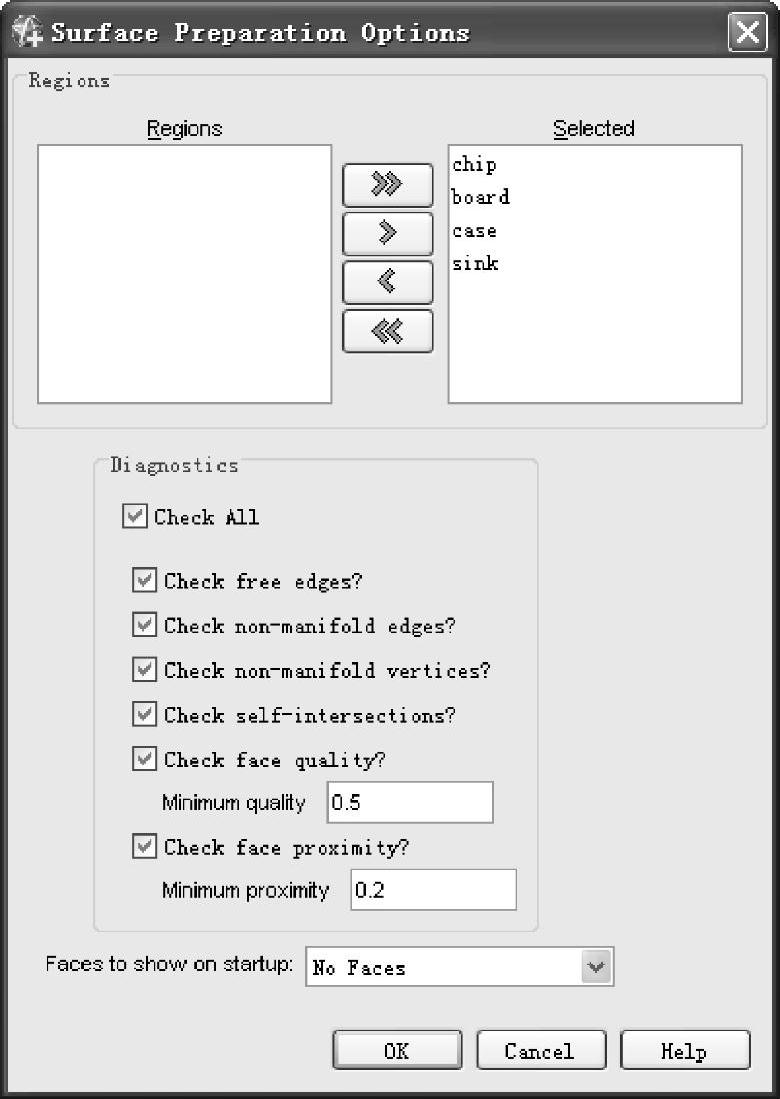

按照网格精度要求，修改“Surface Preparation Options”对话框中的“Check face quality”项和“Check face proximity”项的值。一般设置“Check face quality”项为0.5或0.6，设置“Check face proximity”项为0.2或0.3，如图2-67所示。

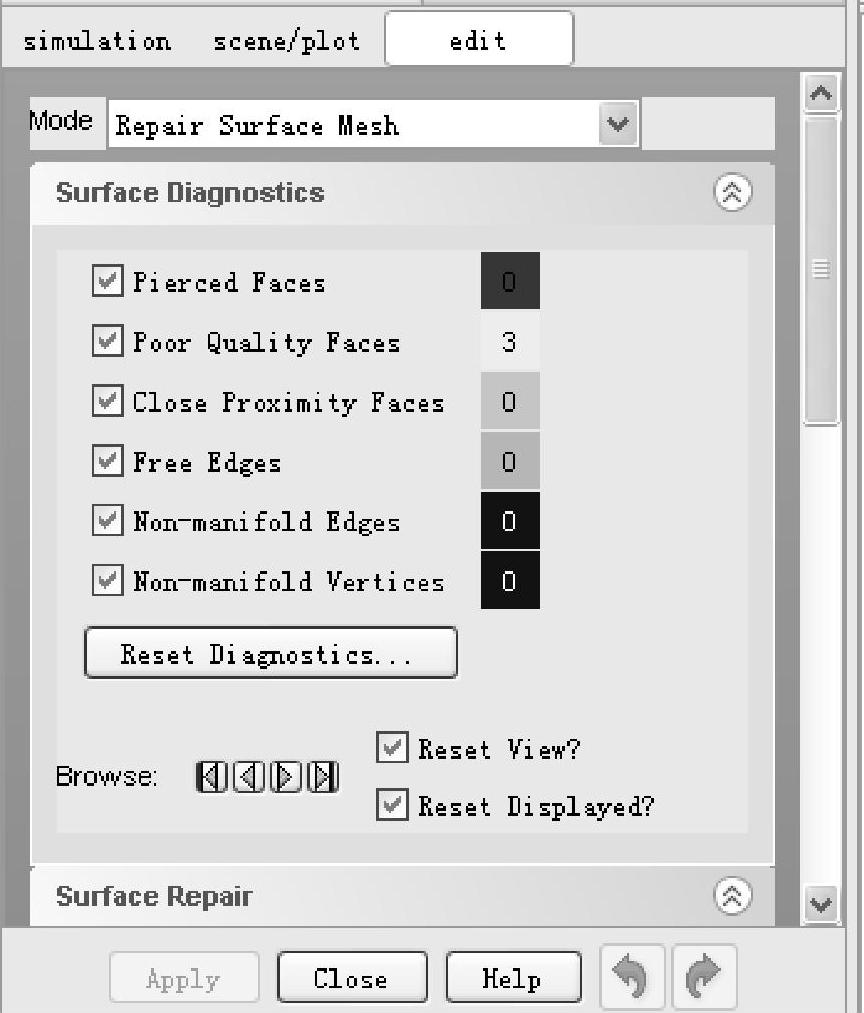

网格检查结果如图2-68所示。
Surface Repair工具栏中的一系列手工修复工具提供了基于点、线、面对三角化表面进行修复的功能。Surface Repair工具栏还提供了一个自动修补工具Auto Repair（位于图2-61中Surface Repair工具栏中第二行最后一个），可以在大多数情况下自动完成对各项错误的修复。但如果模型存在狭缝、尖角等不规则几何表面的情况，则应慎用。
图2-65 检查重构网格
图2-66 “Surface Mesh Repair Options”对话框
图2-67 修改检查标准
图2-68 网格检查结果

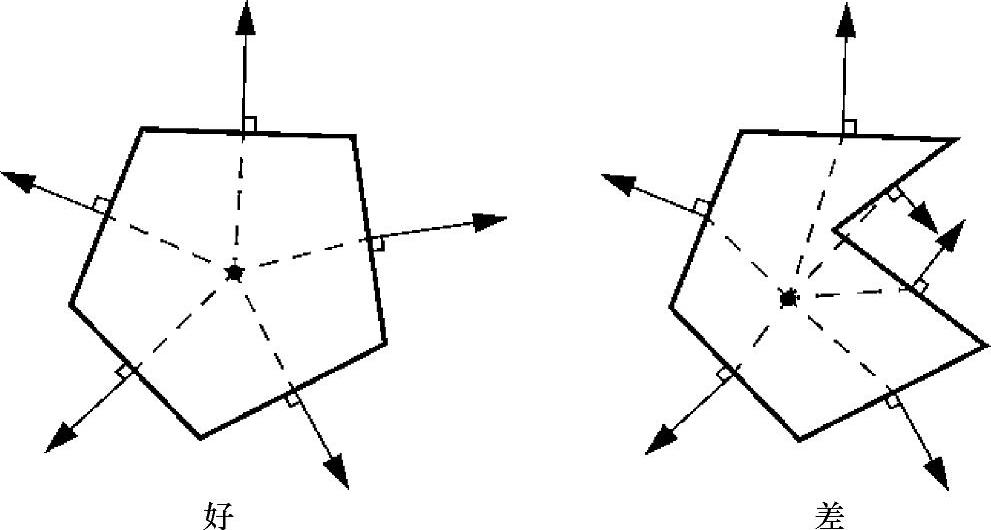

对包面后的模型网格进行重构，可以提升网格的质量，但是很难保证网格质量均较优，一般情况下：质量好的网格，其所有面的法线通过网格的重心；质量不好的网格，至少有一个面的法线通过邻近网格的重心，如图2-69所示。面网格如果是非正交的，则质量会下降。网格质量越接近零，则越不利于计算。
(www.chuimin.cn)
图2-69 面网格质量好的网格和面网格质量差的网格

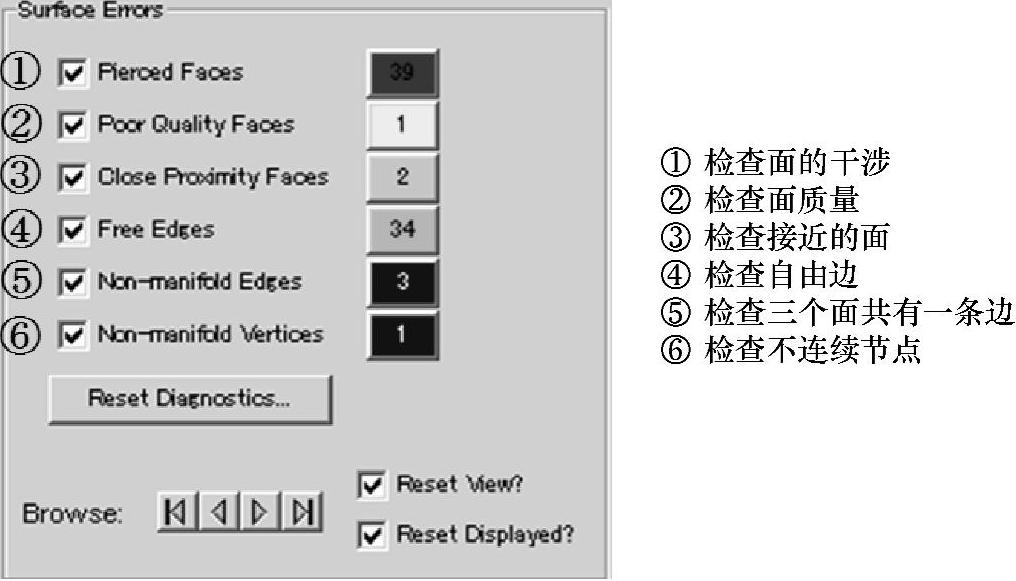

（1）Surface Errors面板Surface Errors面板中各项工具的含义及快捷键等信息如图2-70所示。
图2-70 Surface Errors面板

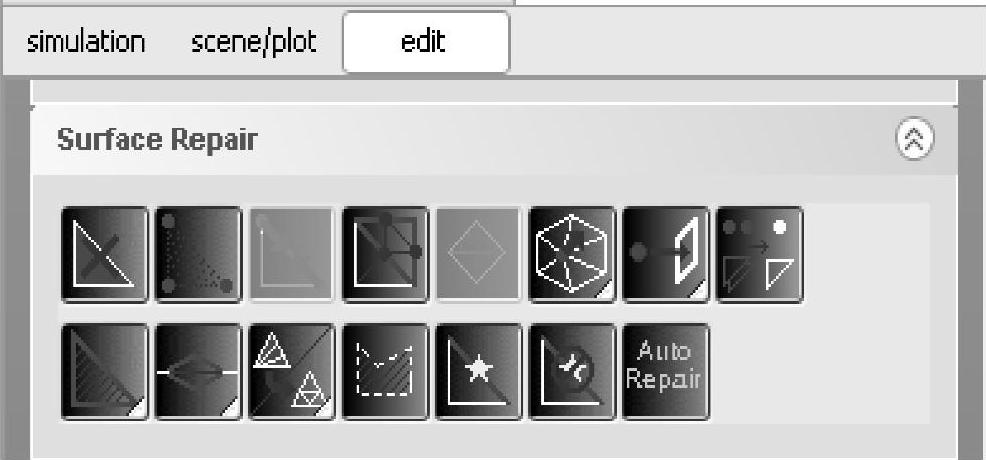

（2）Surface Repair面板Surface Repair面板如图2-71所示。各项工具的含义及快捷键等信息如表2-3所示。
图2-71 Surface Repair面板
表2-3 SurfaceRepair面板中各工具对应图标及操作含义
注：使用以上快捷键尤其是单个字母对应的快捷键，应切换到英文输入法状态，软件才能识别并进行相关操作。

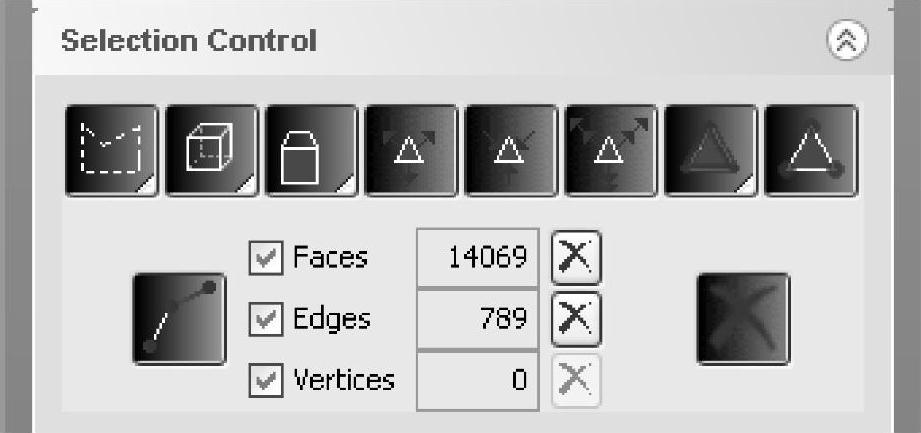

（3）Selection Control面板Selection Control面板如图2-72所示。各项工具的含义及快捷键等信息如表2-4所示。
图2-72 Selection Control面板

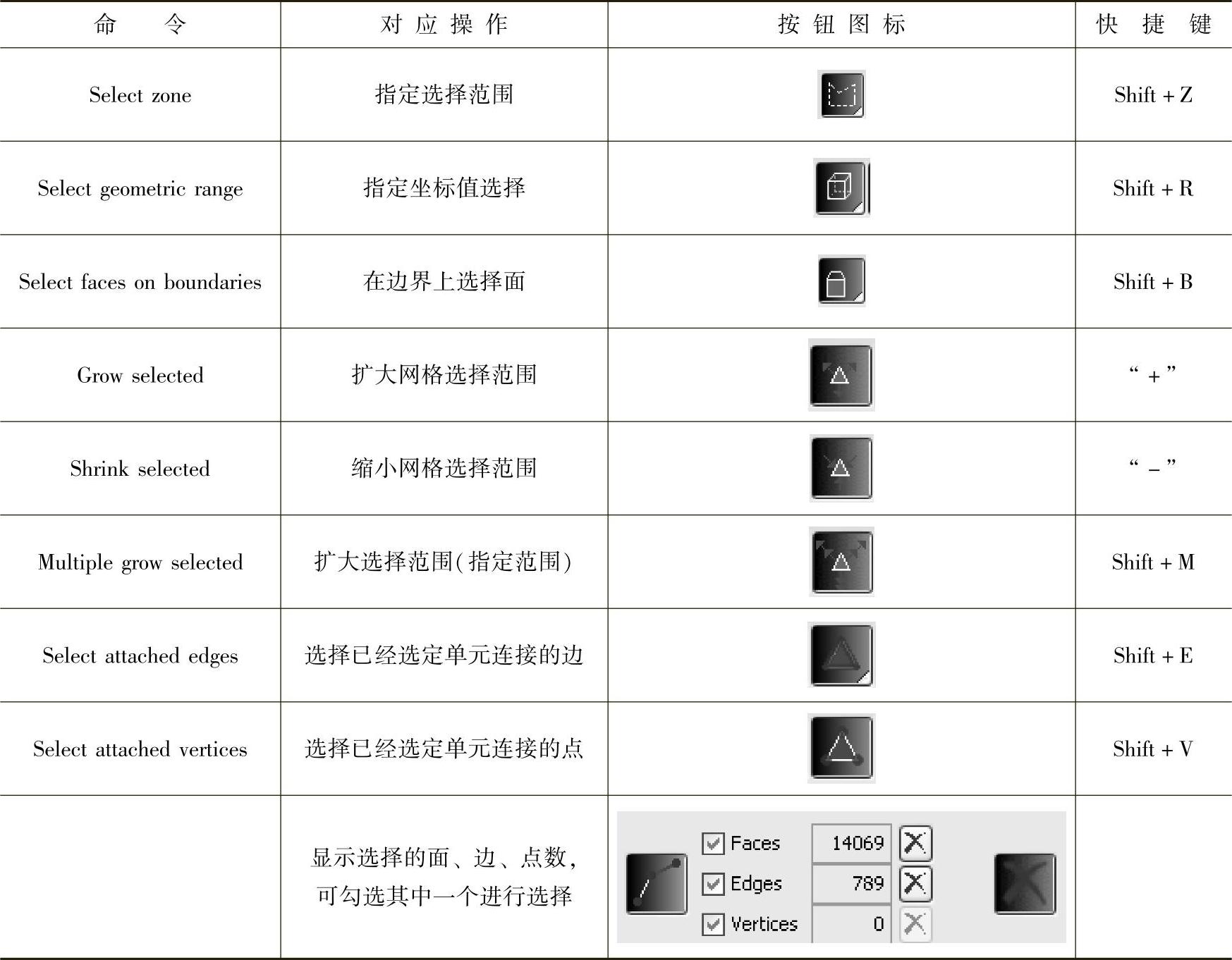

表2-4 SelectionControl面板各工具对应图标及操作含义
注：点击点、线、面，按“+”号，均可扩展所选网格。

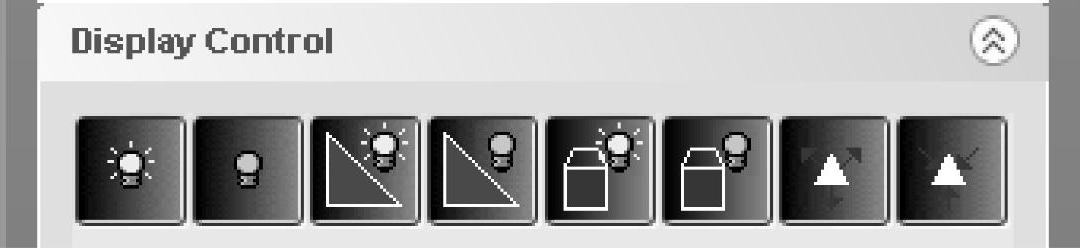

（4）Display Control面板Display Control面板如图2-73所示。各项工具的含义及快捷键等信息如表2-5所示。
图2-73 Display Control面板

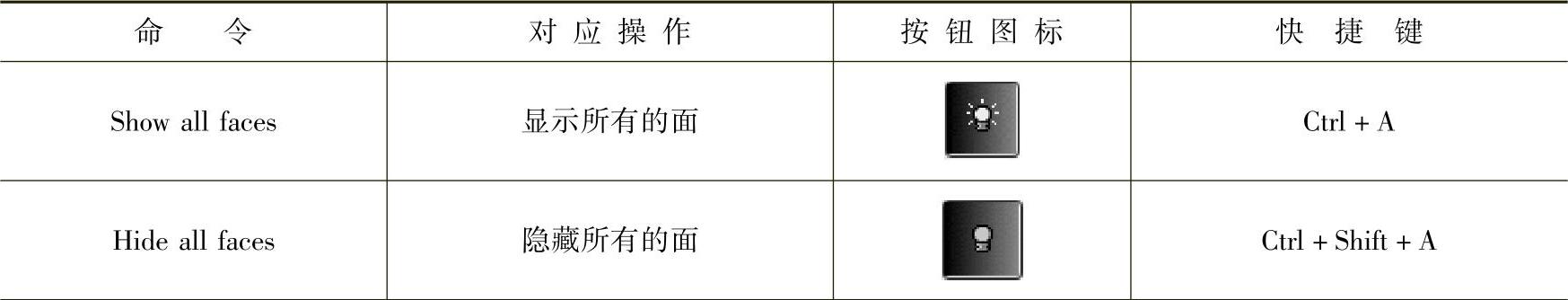

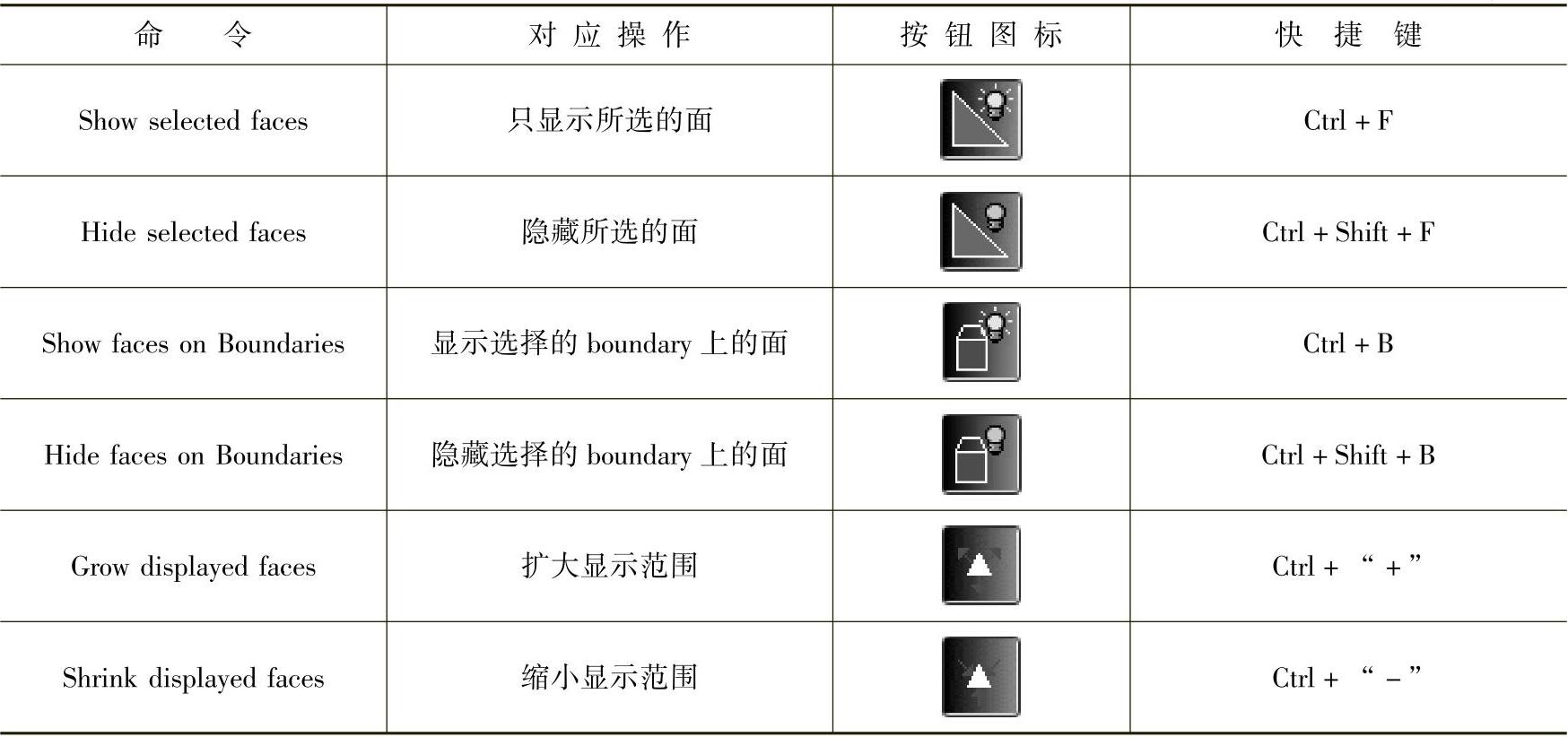

表2-5 DisplayControl面板各工具对应图标及操作含义
（续）
