UGNX10.0模具分解视图创建技巧分享

2023-10-17 理论教育 版权反馈
【摘要】：通过创建模具分解视图，可以模拟模具的开启过程，还可以进一步观察模具结构设计是否合理。选择下拉菜单命令，显示模型；在“装配导航器”对话框中右击，将部件转换成工作部件。图14.8.1 移动滑块移动型腔。选择下拉菜单命令，系统弹出“编辑爆炸图”对话框。选取图14.8.3a所示的产品模型元件。在该对话框中选择单选按钮，沿Z方向正向移动50，单击按钮，结果如图14.8.3b所示。图14.8.3 移动产品保存文件。

通过创建模具分解视图，可以模拟模具的开启过程，还可以进一步观察模具结构设计是否合理。继续以前面的模型为例，说明开模的一般操作方法和步骤。

978-7-111-50520-4-Chapter14-241.jpg移动滑块。

（1）选择下拉菜单978-7-111-50520-4-Chapter14-242.jpg978-7-111-50520-4-Chapter14-243.jpg978-7-111-50520-4-Chapter14-244.jpg命令，显示模型；在“装配导航器”对话框中右击978-7-111-50520-4-Chapter14-245.jpg，将部件转换成工作部件。

（2）选择命令。选择下拉菜单978-7-111-50520-4-Chapter14-246.jpg978-7-111-50520-4-Chapter14-247.jpg978-7-111-50520-4-Chapter14-248.jpg978-7-111-50520-4-Chapter14-249.jpg978-7-111-50520-4-Chapter14-250.jpg命令，系统弹出“新建爆炸图”对话框，接受默认的名字，单击978-7-111-50520-4-Chapter14-251.jpg按钮。

（3）选择命令。选择下拉菜单978-7-111-50520-4-Chapter14-252.jpg978-7-111-50520-4-Chapter14-253.jpg978-7-111-50520-4-Chapter14-254.jpg978-7-111-50520-4-Chapter14-255.jpg978-7-111-50520-4-Chapter14-256.jpg命令，系统弹出“编辑爆炸图”对话框。

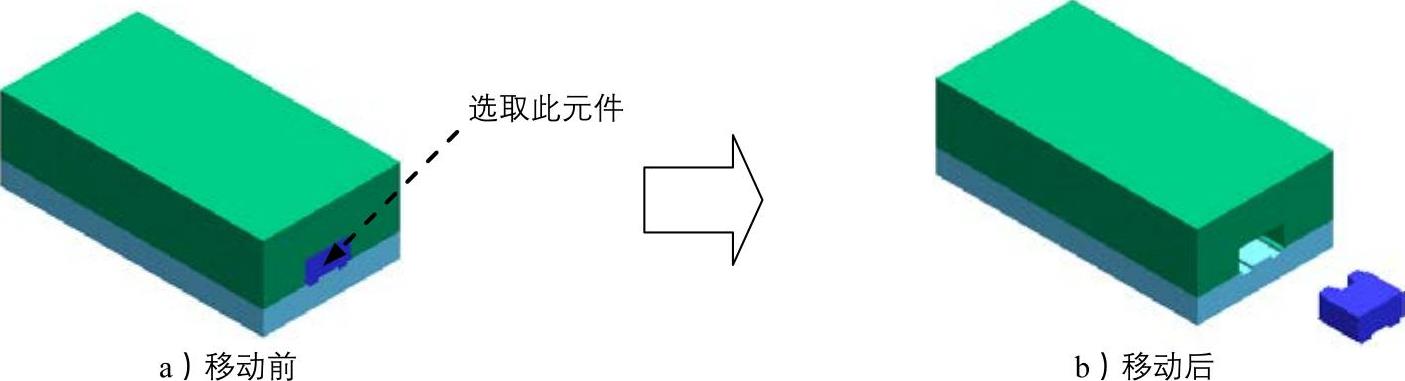

（4）选择对象。选取图14.8.1a所示的滑块元件。

（5）在该对话框中选择978-7-111-50520-4-Chapter14-257.jpg单选按钮，沿X方向正向移动100，单击978-7-111-50520-4-Chapter14-258.jpg按钮，结果如图14.8.1b所示。


图14.8.1 移动滑块

978-7-111-50520-4-Chapter14-260.jpg移动型腔。

（1）选择命令。选择下拉菜单978-7-111-50520-4-Chapter14-261.jpg978-7-111-50520-4-Chapter14-262.jpg978-7-111-50520-4-Chapter14-263.jpg978-7-111-50520-4-Chapter14-264.jpg978-7-111-50520-4-Chapter14-265.jpg命令，系统弹出“编辑爆炸图”对话框。

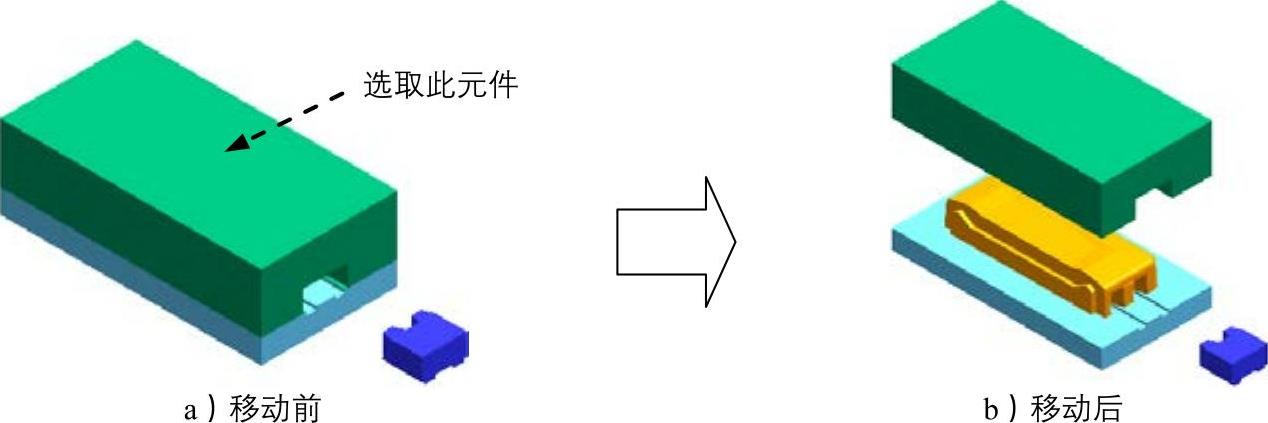

（2）选择对象。选取图14.8.2a所示的型腔元件。(www.chuimin.cn)

（3）在该对话框中选择978-7-111-50520-4-Chapter14-266.jpg单选按钮，沿Z方向正向移动100，单击978-7-111-50520-4-Chapter14-267.jpg按钮，结果如图14.8.2b所示。


图14.8.2 移动型腔

978-7-111-50520-4-Chapter14-269.jpg移动产品模型。

（1）选择命令。选择下拉菜单978-7-111-50520-4-Chapter14-270.jpg978-7-111-50520-4-Chapter14-271.jpg978-7-111-50520-4-Chapter14-272.jpg978-7-111-50520-4-Chapter14-273.jpg978-7-111-50520-4-Chapter14-274.jpg命令，系统弹出“编辑爆炸图”对话框。

（2）选择对象。选取图14.8.3a所示的产品模型元件。

（3）在该对话框中选择978-7-111-50520-4-Chapter14-275.jpg单选按钮，沿Z方向正向移动50，单击978-7-111-50520-4-Chapter14-276.jpg按钮，结果如图14.8.3b所示。


图14.8.3 移动产品

978-7-111-50520-4-Chapter14-278.jpg保存文件。选择下拉菜单978-7-111-50520-4-Chapter14-279.jpg978-7-111-50520-4-Chapter14-280.jpg978-7-111-50520-4-Chapter14-281.jpg命令，保存所有文件。
