UGNX10.0创建滑块的操作方法和步骤详解

2023-10-17 理论教育版权反馈

【摘要】：继续以前面的模型为例，说明创建滑块的一般操作方法和步骤。选择下拉菜单命令，进入到建模环境中。图14.7.2 截面草图定义拉伸属性。在区域的下拉列表中选择选项，选取图14.7.3所示的平面为选定的对象，在区域的下拉列表中选择。单击按钮，完成图14.7.4所示拉伸特征的创建。图14.7.5 创建求交特征图14.7.6 创建求差特征将滑块转为型芯子零件。图14.7.7 选取特征单击“新建级别”对话框中的按钮，此时在“装配导航器”对话框中显示出刚创建的滑块的名字。

当注塑成型的零件侧壁带有孔、凹穴、凸台等特征时，模具上成型该处的特征就必须制成可侧向移动的零件，并且在塑件脱模前先将该零件抽出，否则将无法脱模。零件作侧向移动（抽拔与复位）的整个机构称为滑块机构（又称抽芯机构）。

滑块机构一般可分为机动、液压（液动）、气动以及手动等类型。机动滑块机构是实现力的转换，利用注塑机开模力作为动力，通过有关传动零件（如斜导柱）使力作用于侧向成型零件而将模具侧分型或把活动型芯从塑件中抽出，合模时又靠它使侧向成型零件复位。继续以前面的模型为例，说明创建滑块的一般操作方法和步骤。

选择下拉菜单，系统将在工作区中显示出型芯工作零件。

选择命令。选择下拉菜单命令，进入到建模环境中。

说明

如果此时系统自动进入了建模环境，用户就不需要进行此步的操作。

定义拉伸特征。

（1）选择命令。选择下拉菜单命令，系统弹出“拉伸”对话框。

（2）选取草图平面。选取图14.7.1所示的平面为草图平面。

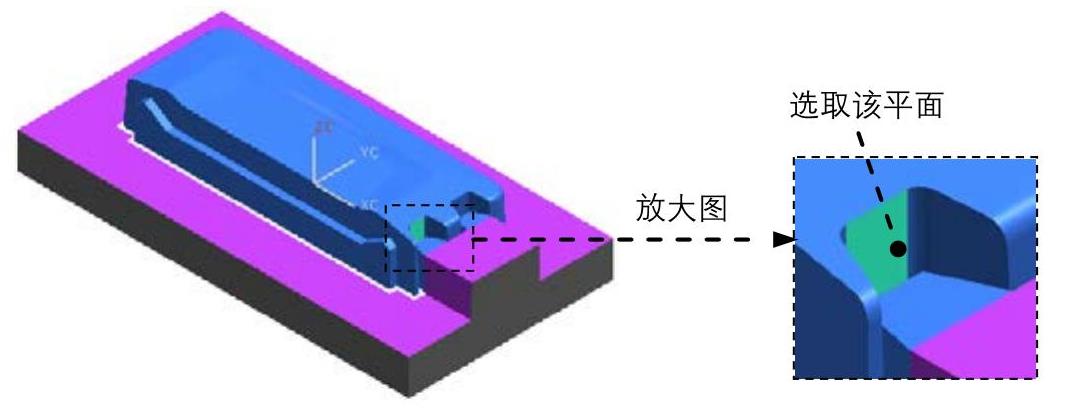

图14.7.1 选取草图平面

（3）创建截面草图。绘制图14.7.2所示的截面草图，在工作区中单击按钮。

说明

定义草图截面时，可在线框模式下使用“投影曲线”命令。

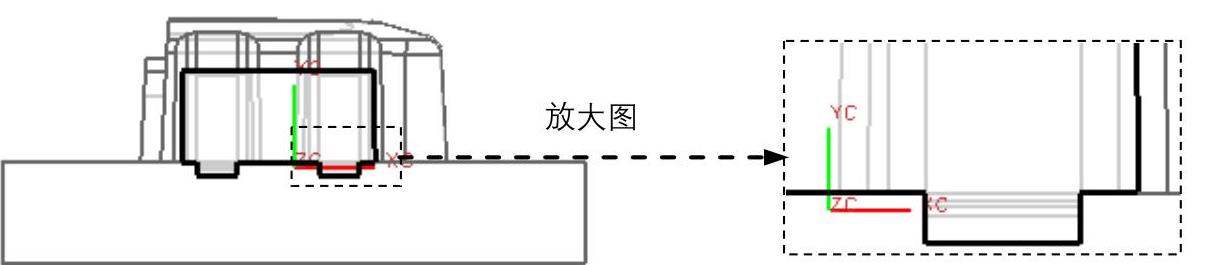

图14.7.2 截面草图

定义拉伸属性。

（1）定义拉伸方向。在“拉伸”对话框区域的下拉列表中选择选项。

（2）定义拉伸属性。在区域的下拉列表中选择选项，在文本框里输入0。在区域的下拉列表中选择选项，选取图14.7.3所示的平面为选定的对象，在区域的下拉列表中选择。

（3）单击按钮，完成图14.7.4所示拉伸特征的创建。

求交特征。

（1）选择命令。选择下拉菜单命令，此时系统弹出“求交”对话框。

图14.7.3 定义选定对象

(www.chuimin.cn)

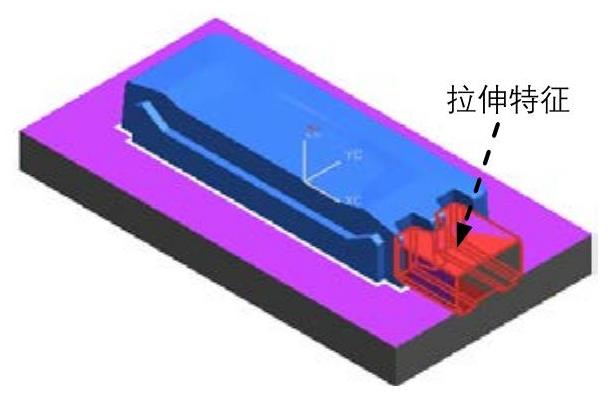

图14.7.4 拉伸特征

（2）选取目标体。选取图14.7.5所示的特征为目标体。

（3）选取工具体。选取图14.7.5所示的特征为工具体。

（4）在区域中选中复选框，单击按钮，完成求交特征的创建。

求差特征。

（1）选择命令。选择下拉菜单命令，此时系统弹出“求差”对话框。

（2）选取目标体。选取图14.7.6所示的特征为目标体。

（3）选取工具体。选取图14.7.6所示的特征为工具体。

（4）在区域中选中复选框，单击按钮，完成求差特征的创建。

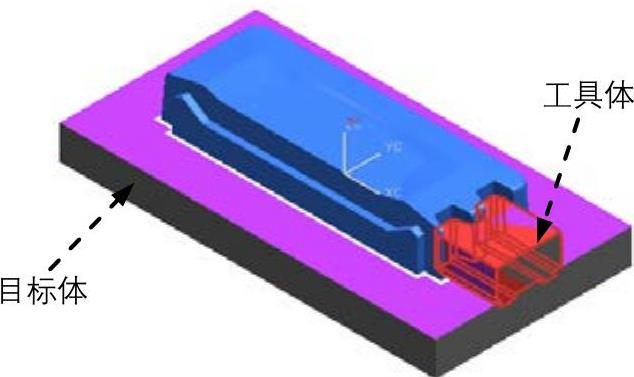

图14.7.5 创建求交特征

图14.7.6 创建求差特征

将滑块转为型芯子零件。

（1）选择命令。单击装配导航器中的按钮，系统弹出“装配导航器”对话框，在对话框中右击空白处，然后在弹出的快捷菜单中选择选项。

（2）在“装配导航器”对话框中右击，在弹出的快捷菜单中选择命令，系统弹出“新建级别”对话框。

（3）在“新建级别”对话框中单击按钮，在弹出的“选择部件名”对话框中的文本框中输入“panel_mold_slide.prt”，单击按钮。

（4）在“新建级别”对话框中单击按钮，选择图14.7.7所示的滑块特征，单击按钮，系统返回“新建级别”对话框。

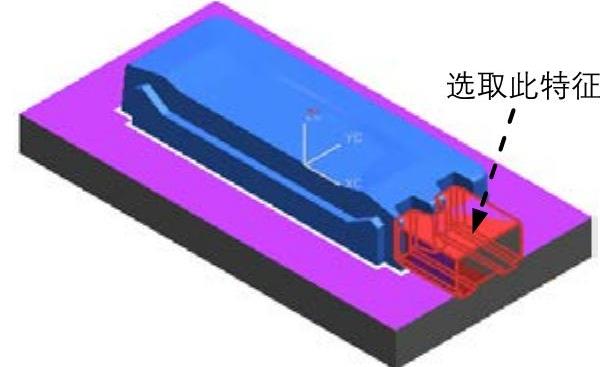

图14.7.7 选取特征

（5）单击“新建级别”对话框中的按钮，此时在“装配导航器”对话框中显示出刚创建的滑块的名字。

隐藏拉伸特征。

（1）选取要移动的特征。单击“部件导航器”中的按钮，系统弹出“部件导航器”对话框，在该对话框中选择。

（2）选择下拉菜单命令，系统弹出“图层移动”对话框，在该对话框的下面的文本框中输入10，单击按钮。
