模具分型:UGNX10.0快速入门及应用技巧

2023-10-17 理论教育 版权反馈
【摘要】：在“模具分型工具”工具条中单击“检查区域”按钮，系统弹出图14.6.1所示的“检查区域”对话框（一），同时模型被加亮，并显示开模方向，如图14.6.2所示。图14.6.5 定义拆分面定义创建曲线方法。图14.6.13 创建分型线图14.6.14 定义过渡对象图14.6.15 延伸距离创建条带曲面1。图14.6.16 条带曲面1图14.6.17 条带曲面2创建型腔和型芯在“模具分型工具”工具条中单击“定义型腔和型芯”按钮，系统弹出“定义型腔和型芯”对话框。图14.6.20 型芯片体图14.6.21 型芯零件

通过分型工具可以完成模具设计中的很多重要工作，包括对产品模型的分析、分型线的创建和编辑、分型面的创建和编辑、型芯/型腔的创建以及设计变更等。继续以前面的模型为例，模具分型的一般创建过程如下。

978-7-111-50520-4-Chapter14-60.jpg设计区域

978-7-111-50520-4-Chapter14-61.jpg在“注塑模向导”工具条中单击“模具分型工具”按钮978-7-111-50520-4-Chapter14-62.jpg，系统弹出“模具分型工具”工具条和“分型导航器”窗口。

978-7-111-50520-4-Chapter14-63.jpg在“模具分型工具”工具条中单击“检查区域”按钮978-7-111-50520-4-Chapter14-64.jpg，系统弹出图14.6.1所示的“检查区域”对话框（一），同时模型被加亮，并显示开模方向，如图14.6.2所示。单击“计算”按钮978-7-111-50520-4-Chapter14-65.jpg，系统开始对产品模型进行分析计算。

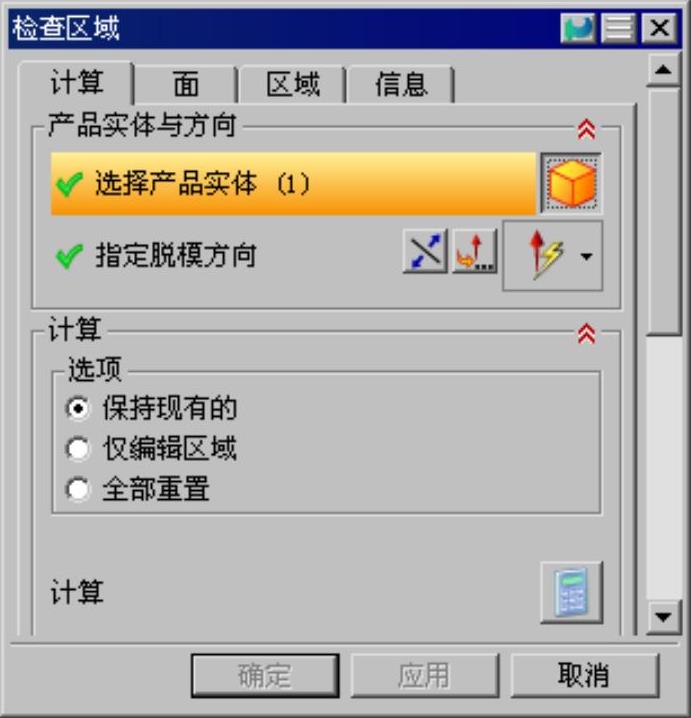

图14.6.1 “检查区域”对话框（一）

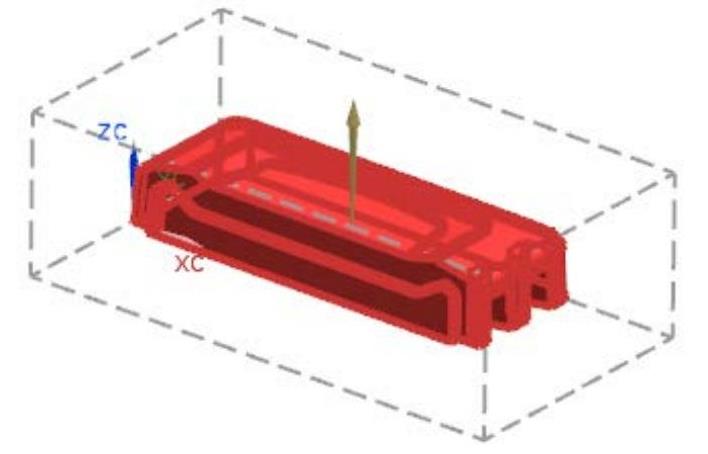

图14.6.2 开模方向

978-7-111-50520-4-Chapter14-68.jpg在“检查区域”对话框（一）中单击978-7-111-50520-4-Chapter14-69.jpg选项卡，在该对话框的978-7-111-50520-4-Chapter14-70.jpg区域中取消选中978-7-111-50520-4-Chapter14-71.jpg、978-7-111-50520-4-Chapter14-72.jpg和978-7-111-50520-4-Chapter14-73.jpg三个复选框。

978-7-111-50520-4-Chapter14-74.jpg在“检查区域”对话框（一）中单击978-7-111-50520-4-Chapter14-75.jpg选项卡，系统弹出图14.6.3所示的“检查区域”对话框（二），在该对话框的978-7-111-50520-4-Chapter14-76.jpg区域中单击978-7-111-50520-4-Chapter14-77.jpg按钮，系统弹出图14.6.4所示的“拆分面”对话框。

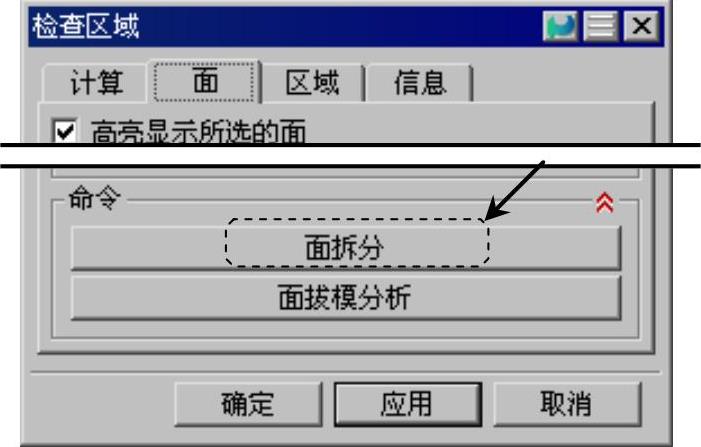

图14.6.3 “检查区域”对话框（二）

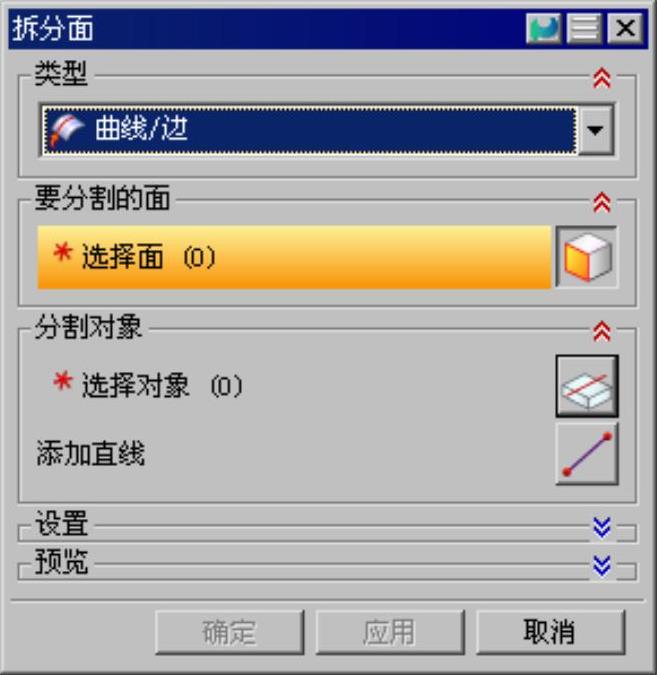

图14.6.4 “拆分面”对话框

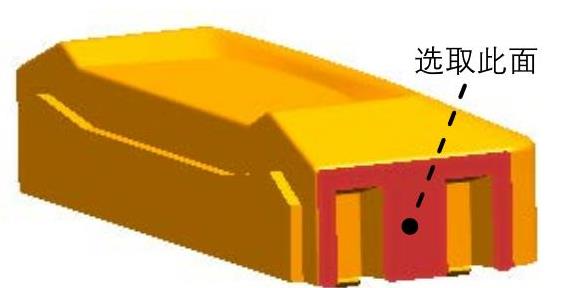

978-7-111-50520-4-Chapter14-80.jpg定义拆分面，选取图14.6.5所示的面为拆分面的对象。


图14.6.5 定义拆分面

978-7-111-50520-4-Chapter14-82.jpg定义创建曲线方法。在“拆分面”对话框978-7-111-50520-4-Chapter14-83.jpg的下拉列表中选择978-7-111-50520-4-Chapter14-84.jpg选项，在对话框的978-7-111-50520-4-Chapter14-85.jpg区域中单击“添加直线”按钮978-7-111-50520-4-Chapter14-86.jpg，系统弹出“直线”对话框。

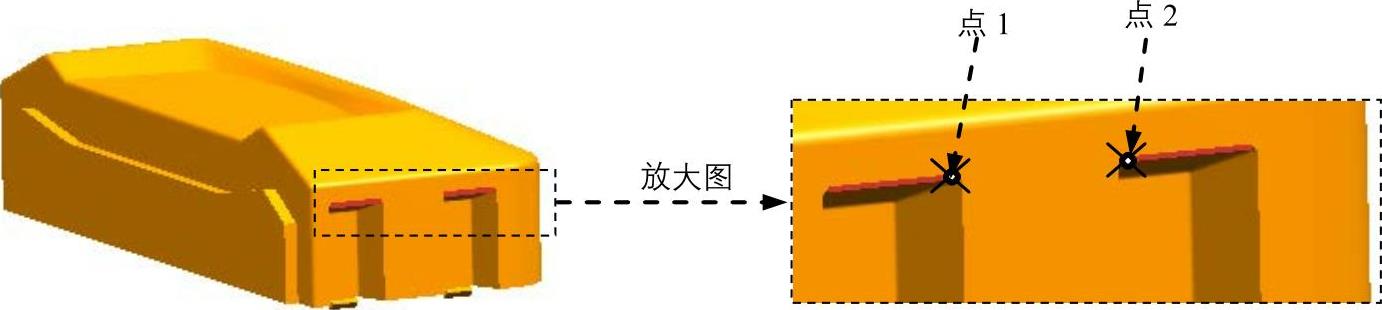

978-7-111-50520-4-Chapter14-87.jpg定义点。选取图14.6.6所示的点1（直线的端点）和点2（直线的端点），在“直线”对话框中单击978-7-111-50520-4-Chapter14-88.jpg按钮，系统返回至“拆分面”对话框。


图14.6.6 定义点

978-7-111-50520-4-Chapter14-90.jpg选取分割对象。在“拆分面”对话框978-7-111-50520-4-Chapter14-91.jpg区域中单击978-7-111-50520-4-Chapter14-92.jpg使其激活，然后选取经过点1与点2形成的一条直线，再单击978-7-111-50520-4-Chapter14-93.jpg按钮，结果如图14.6.7所示，系统返回至“检查区域”对话框（二）。


图14.6.7 拆分面结果

978-7-111-50520-4-Chapter14-95.jpg在“检查区域”对话框（二）中单击978-7-111-50520-4-Chapter14-96.jpg选项卡，系统弹出图14.6.8所示的“检查区域”对话框（三），然后单击“设置区域颜色”按钮978-7-111-50520-4-Chapter14-97.jpg，结果如图14.6.9所示。

978-7-111-50520-4-Chapter14-98.jpg定义型腔和型芯区域。在“检查区域”对话框（三）中的978-7-111-50520-4-Chapter14-99.jpg中选中978-7-111-50520-4-Chapter14-100.jpg复选框，同时未定义的面被加亮。在978-7-111-50520-4-Chapter14-101.jpg中选择978-7-111-50520-4-Chapter14-102.jpg单选按钮，单击978-7-111-50520-4-Chapter14-103.jpg按钮，系统自动将未定义的区域指派到型腔区域，同时对话框中的978-7-111-50520-4-Chapter14-104.jpg显示为“0”，创建结果如图14.6.10所示。在978-7-111-50520-4-Chapter14-105.jpg中选择978-7-111-50520-4-Chapter14-106.jpg单选按钮，然后选中图14.6.11所示的型腔面，单击978-7-111-50520-4-Chapter14-107.jpg按钮，型腔和型芯区域最终结果如图14.6.12所示。

978-7-111-50520-4-Chapter14-108.jpg在“检查区域”对话框（三）中单击978-7-111-50520-4-Chapter14-109.jpg按钮，系统返回至“模具分型工具”工具条和“分型导航器”窗口。

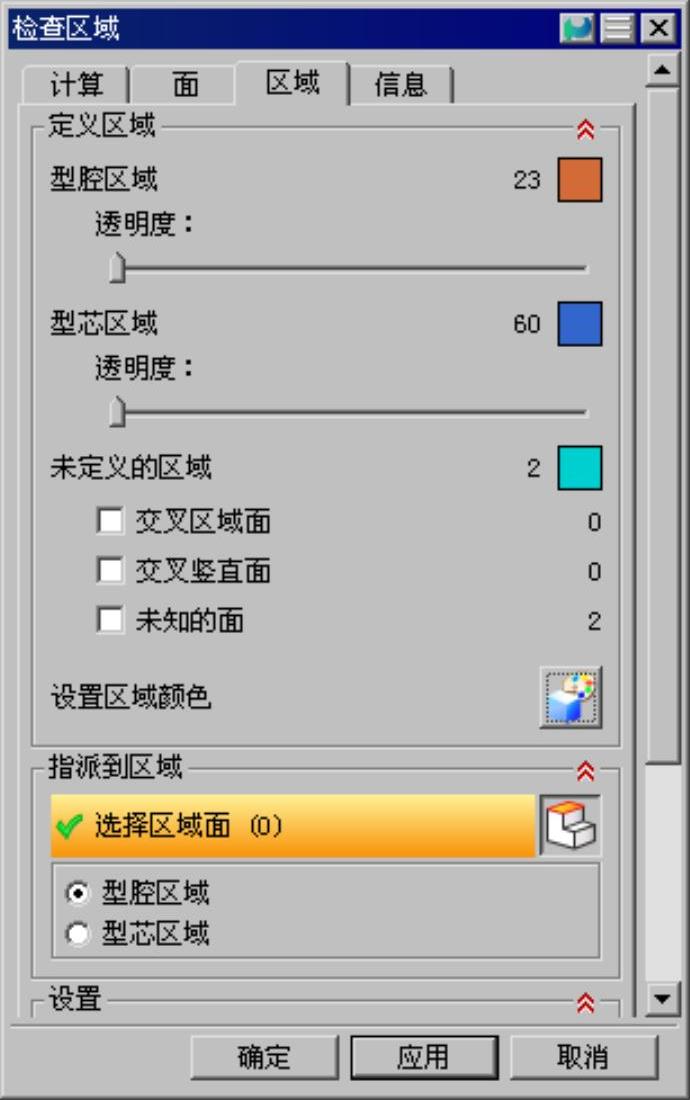

图14.6.8 “检查区域”对话框（三）


图14.6.9 设置区域颜色

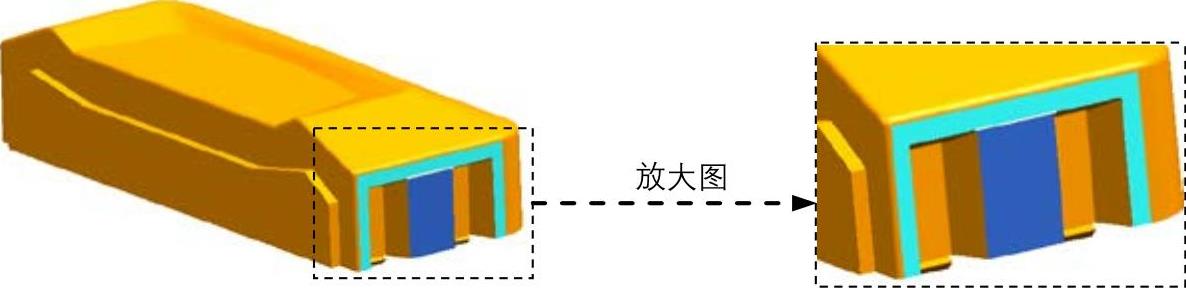

图14.6.10 定义型腔区域

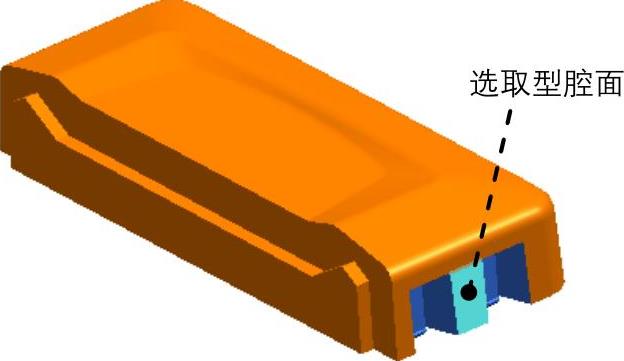

图14.6.11 选取要定义为型腔面的面

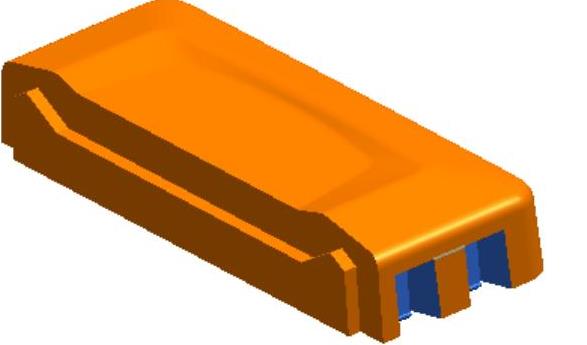

图14.6.12 定义型芯区域

978-7-111-50520-4-Chapter14-115.jpg创建区域和分型线

978-7-111-50520-4-Chapter14-116.jpg在“模具分型工具”工具条中单击“定义区域”按钮978-7-111-50520-4-Chapter14-117.jpg，系统弹出“定义区域”对话框。

978-7-111-50520-4-Chapter14-118.jpg在“定义区域”对话框中选中978-7-111-50520-4-Chapter14-119.jpg区域中的978-7-111-50520-4-Chapter14-120.jpg和978-7-111-50520-4-Chapter14-121.jpg复选框，单击978-7-111-50520-4-Chapter14-122.jpg按钮，完成分型线的创建，系统返回到“模具分型工具”工具条，创建分型线结果如图14.6.13所示。(www.chuimin.cn)

说明

为了便于查看分型线，将产品体隐藏。

978-7-111-50520-4-Chapter14-123.jpg定义分型段

978-7-111-50520-4-Chapter14-124.jpg在“模具分型工具”工具条中单击“设计分型面”按钮978-7-111-50520-4-Chapter14-125.jpg，系统弹出“设计分型面”对话框。

978-7-111-50520-4-Chapter14-126.jpg选取过渡对象。在“设计分型面”对话框的978-7-111-50520-4-Chapter14-127.jpg区域中单击“选择过渡曲线”按钮978-7-111-50520-4-Chapter14-128.jpg，选取图14.6.14所示的圆弧作为过渡对象。

978-7-111-50520-4-Chapter14-129.jpg在“设计分型面”对话框中单击978-7-111-50520-4-Chapter14-130.jpg按钮，完成分型段的定义。

978-7-111-50520-4-Chapter14-131.jpg创建分型面

978-7-111-50520-4-Chapter14-132.jpg在“设计分型面”对话框中的978-7-111-50520-4-Chapter14-133.jpg区域中接受系统默认的公差值；在图14.6.15a中单击“延伸距离”文本，然后在活动的文本框中输入100并按Enter键，结果如图14.6.15b所示。

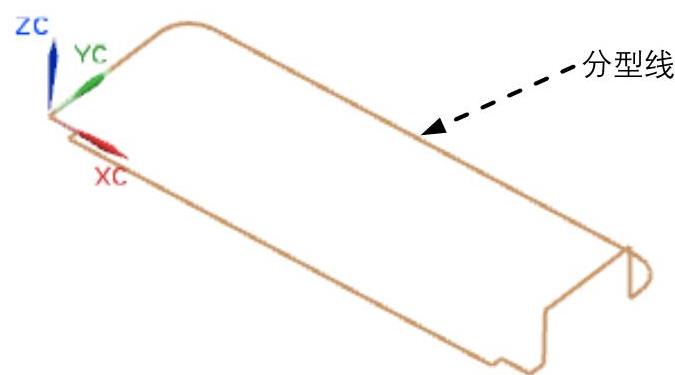

图14.6.13 创建分型线

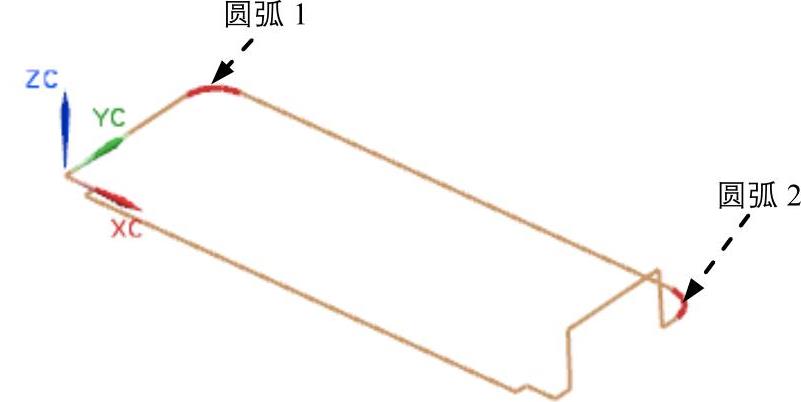

图14.6.14 定义过渡对象


图14.6.15 延伸距离

978-7-111-50520-4-Chapter14-137.jpg创建条带曲面1。在“设计分型面”对话框中的978-7-111-50520-4-Chapter14-138.jpg区域的978-7-111-50520-4-Chapter14-139.jpg中选择978-7-111-50520-4-Chapter14-140.jpg选项，在“设计分型面”对话框中单击978-7-111-50520-4-Chapter14-141.jpg按钮，系统返回至“设计分型面”对话框，结果如图14.6.16所示。

978-7-111-50520-4-Chapter14-142.jpg创建条带曲面2。在“设计分型面”对话框中单击978-7-111-50520-4-Chapter14-143.jpg按钮，结果如图14.6.17所示。

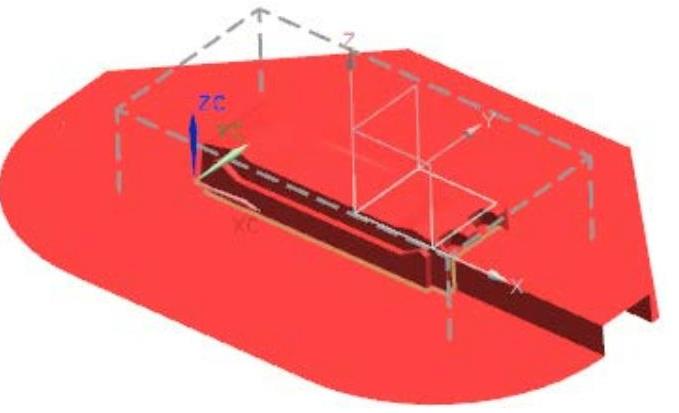

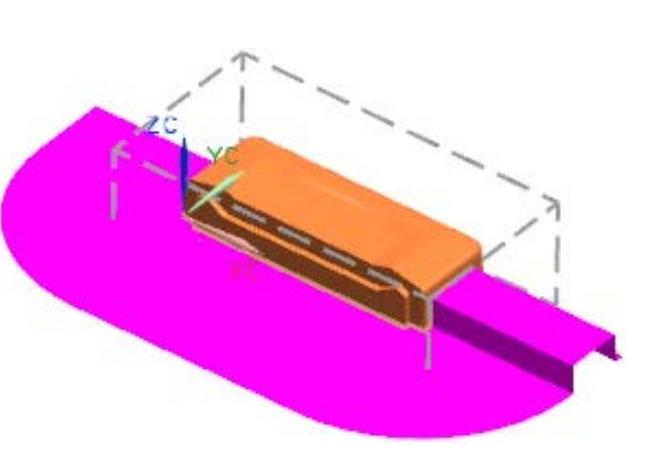

图14.6.16 条带曲面1

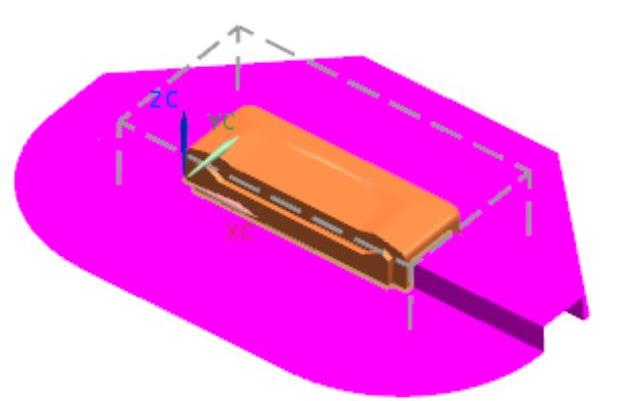

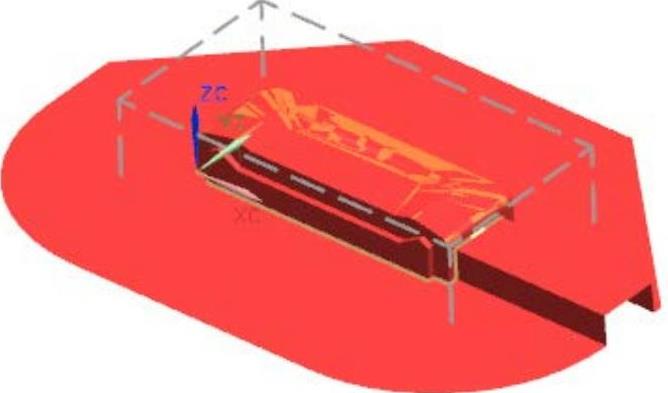

图14.6.17 条带曲面2

978-7-111-50520-4-Chapter14-146.jpg创建型腔和型芯

978-7-111-50520-4-Chapter14-147.jpg在“模具分型工具”工具条中单击“定义型腔和型芯”按钮978-7-111-50520-4-Chapter14-148.jpg，系统弹出“定义型腔和型芯”对话框。

978-7-111-50520-4-Chapter14-149.jpg创建型腔零件。

（1）在“定义型腔和型芯”对话框中选中978-7-111-50520-4-Chapter14-150.jpg区域下的978-7-111-50520-4-Chapter14-151.jpg选项，此时系统自动加亮选中的型腔片体，如图14.6.18所示。其他参数接受系统默认设置，单击978-7-111-50520-4-Chapter14-152.jpg按钮。

（2）此时系统弹出“查看分型结果”对话框，接受系统默认的方向。

（3）单击978-7-111-50520-4-Chapter14-153.jpg按钮，系统返回至“定义型腔和型芯”对话框，完成型腔零件的创建，如图14.6.19所示。


图14.6.18 型腔片体


图14.6.19 型腔零件

978-7-111-50520-4-Chapter14-156.jpg创建型芯。

（1）在“定义型腔和型芯”对话框中选中978-7-111-50520-4-Chapter14-157.jpg区域下的978-7-111-50520-4-Chapter14-158.jpg选项，此时系统自动加亮选中的型芯片体，如图14.6.20所示。其他参数接受系统默认设置，单击978-7-111-50520-4-Chapter14-159.jpg按钮。

（2）此时系统弹出“查看分型结果”对话框，接受系统默认的方向。

（3）单击978-7-111-50520-4-Chapter14-160.jpg按钮，系统返回至“定义型腔和型芯”对话框，完成型芯零件的创建，如图14.6.21所示。

978-7-111-50520-4-Chapter14-161.jpg在“定义型腔和型芯”对话框中单击978-7-111-50520-4-Chapter14-162.jpg按钮，完成型腔和型芯零件的创建。


图14.6.20 型芯片体


图14.6.21 型芯零件
