UGNX10.0快速入门及应用技巧：表面粗糙度标注

2023-10-17 理论教育 版权反馈
【摘要】：下面将介绍标注表面粗糙度的一般操作过程。设置图12.6.17所示的表面粗糙度参数，然后选取图12.6.18所示的边线放置符号。图12.6.17 “表面粗糙度”对话框图12.6.18 表面粗糙度的创建步骤图12.6.19 表面粗糙度标注图12.6.17所示的“表面粗糙度”对话框中的按钮及选项说明如下。UGNX10.0提供了9种类型的表面粗糙度符号。

UG NX 10.0安装后默认的设置中，表面粗糙度符号选项命令是没有被激活的，因此首先要激活表面粗糙度符号选项命令。在UGNX10.0的安装目录“C:\Program Files\Siemens\NX8.0\UGII”中找到ugii_env.dat文件；用记事本程序将其打开；将其中的环境变量UGII_SURFACE_FINISH的值改为ON，保存文件；再启动UGNX10.0后，表面粗糙度符号命令已激活。下面将介绍标注表面粗糙度的一般操作过程。

978-7-111-50520-4-Chapter12-398.jpg打开文件D:\ugxc10\work\ch12.06.04\surfacefinishsymbol.prt。

978-7-111-50520-4-Chapter12-399.jpg选择命令。选择下拉菜单978-7-111-50520-4-Chapter12-400.jpg978-7-111-50520-4-Chapter12-401.jpg978-7-111-50520-4-Chapter12-402.jpg978-7-111-50520-4-Chapter12-403.jpg978-7-111-50520-4-Chapter12-404.jpg命令，系统弹出图12.6.17所示的“表面粗糙度”对话框。

978-7-111-50520-4-Chapter12-405.jpg设置图12.6.17所示的表面粗糙度参数，然后选取图12.6.18所示的边线放置符号。978-7-111-50520-4-Chapter12-406.jpg

标注其他表面粗糙度符号。完成后的效果如图12.6.17所示。

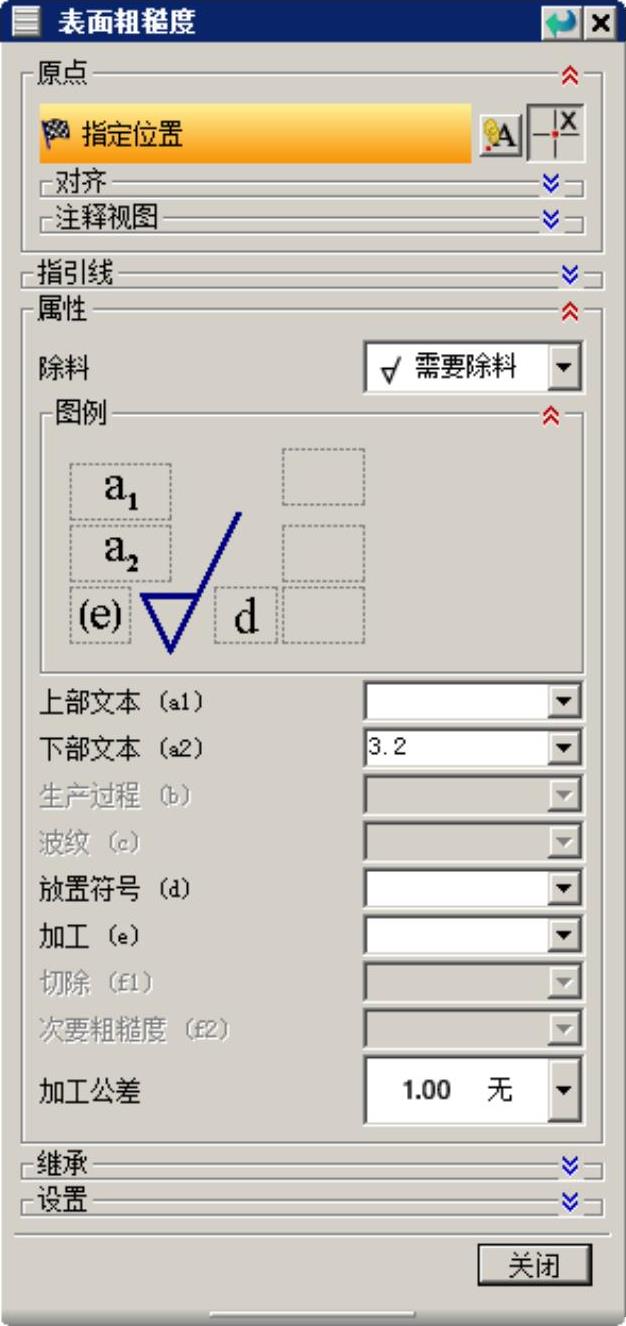

图12.6.17 “表面粗糙度”对话框

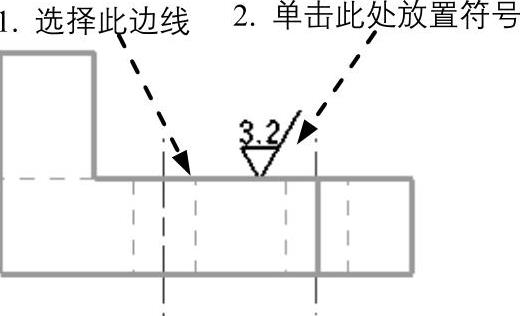

图12.6.18 表面粗糙度的创建步骤(www.chuimin.cn)

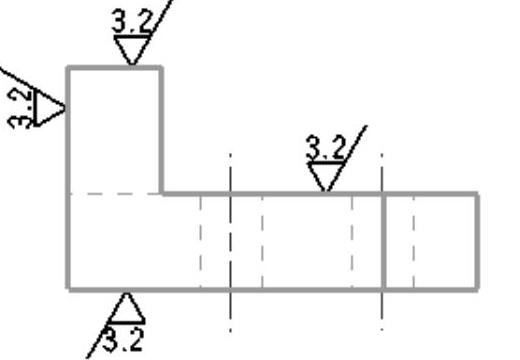

图12.6.19 表面粗糙度标注

图12.6.17所示的“表面粗糙度”对话框中的按钮及选项说明如下。

◆ 978-7-111-50520-4-Chapter12-410.jpg区域：用于设置原点位置和表面粗糙度符号的对齐方式。

◆ 978-7-111-50520-4-Chapter12-411.jpg区域：用于创建带指引线的表面粗糙度符号，单击该区域中的978-7-111-50520-4-Chapter12-412.jpg按钮，可以选择指示位置。

◆ 978-7-111-50520-4-Chapter12-413.jpg区域：用于设置表面粗糙度符号的类型和值属性。UGNX10.0提供了9种类型的表面粗糙度符号。要创建表面粗糙度，首先要选择相应的类型，选择的符号类型将显示在“图例”区域中。

◆ 978-7-111-50520-4-Chapter12-414.jpg区域：用于设置表面粗糙度符号的文本样式、旋转角度、圆括号及反转文本。
